ESPECIFICACIONES
Potencia neta: ISO 9249171 hp
Potencia neta - ISO 9249 (DIN)174 hp (métrico)
Potencia del motor máxima: ISO 14396174 hp
Potencia del motor ISO 14396 (DIN)176 hp (métrico)
INFORMACIÓN GENERAL

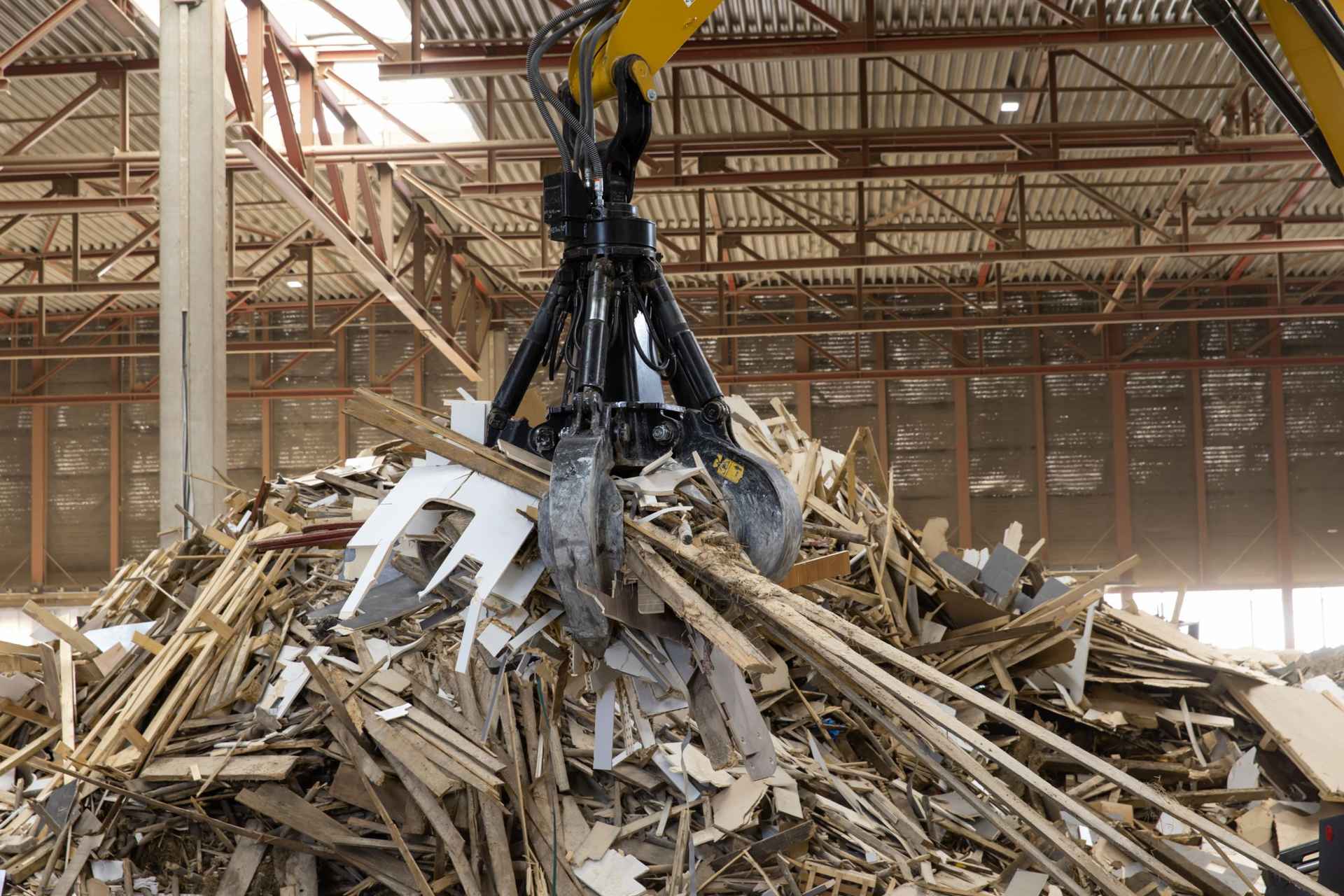

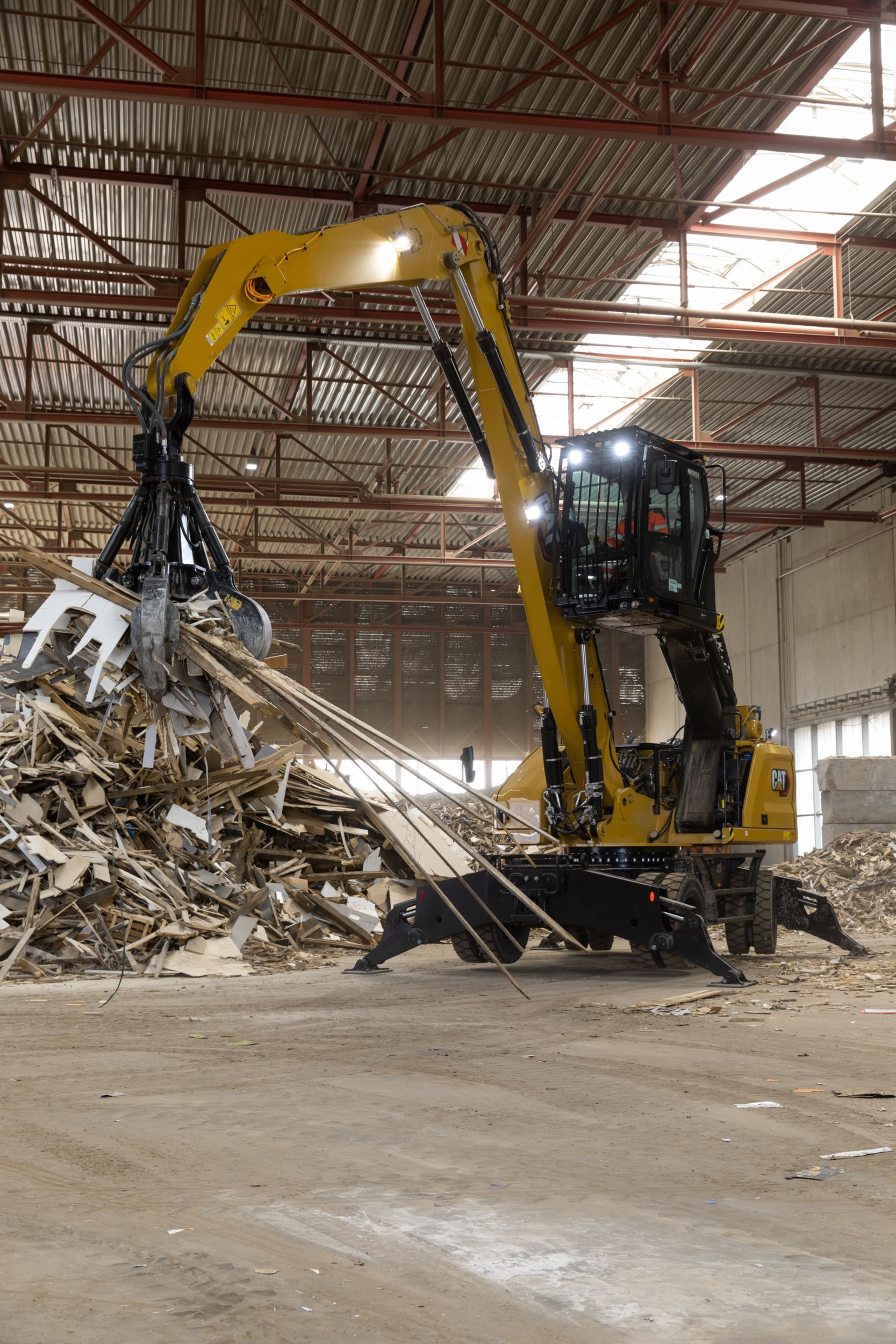

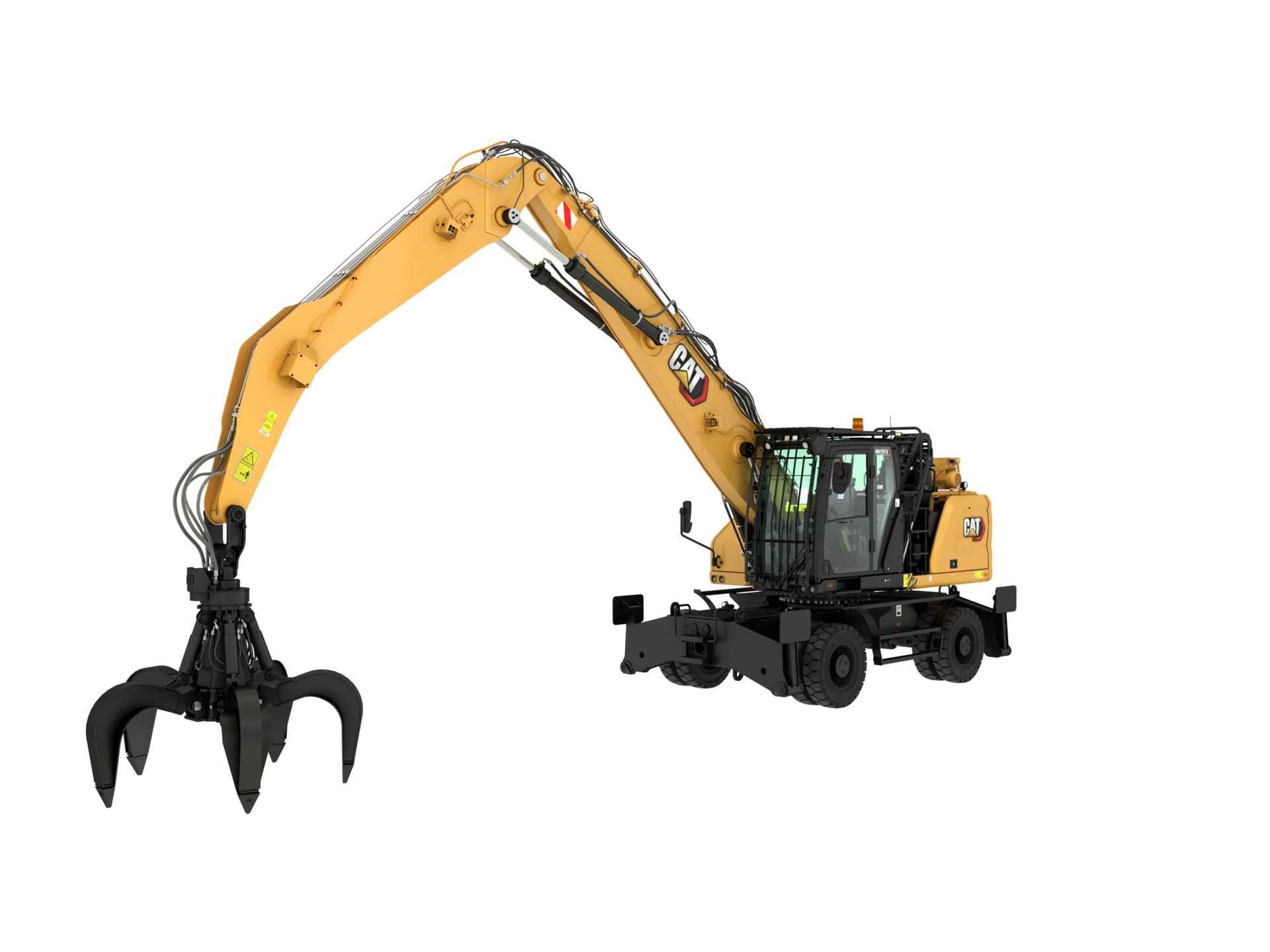

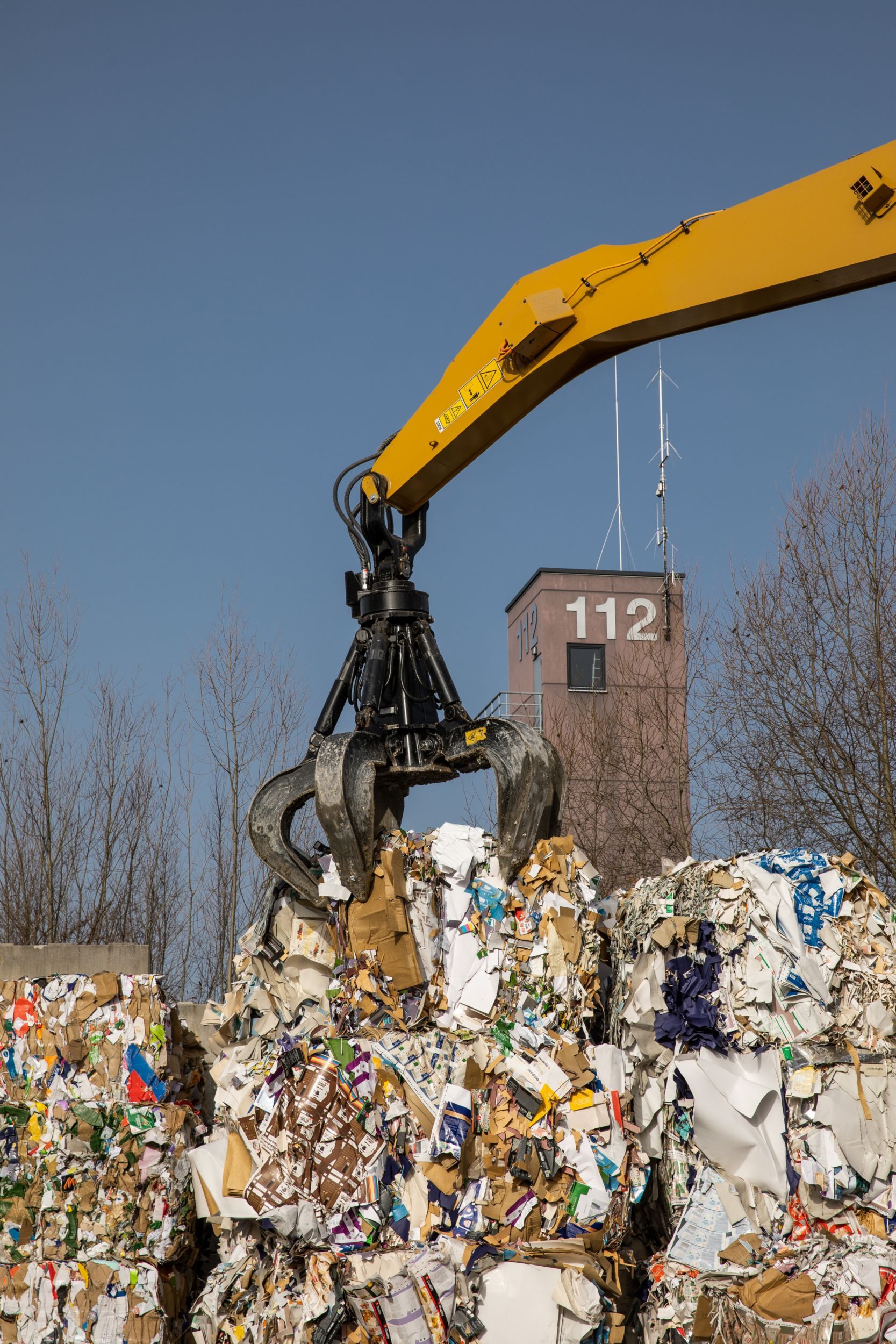

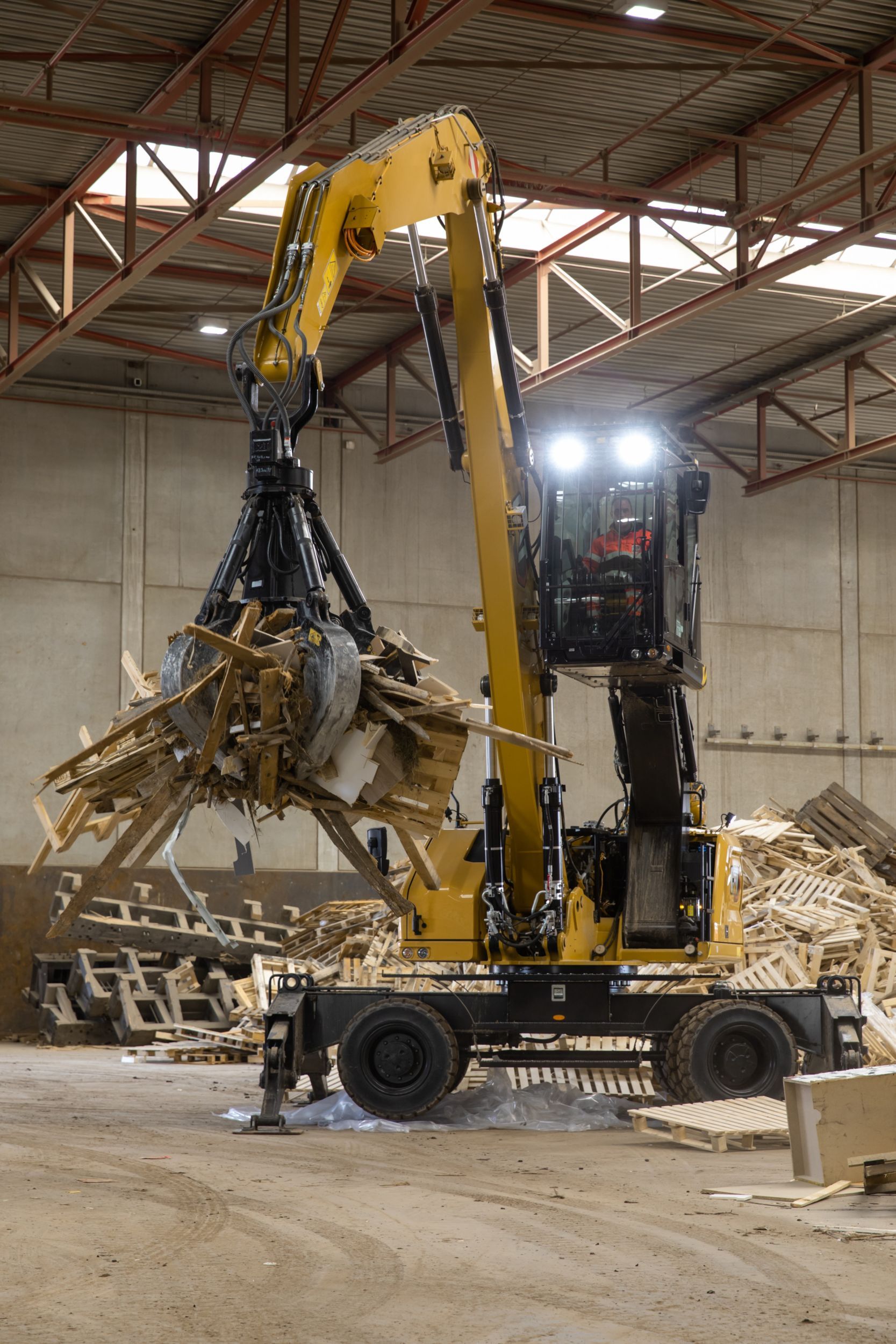

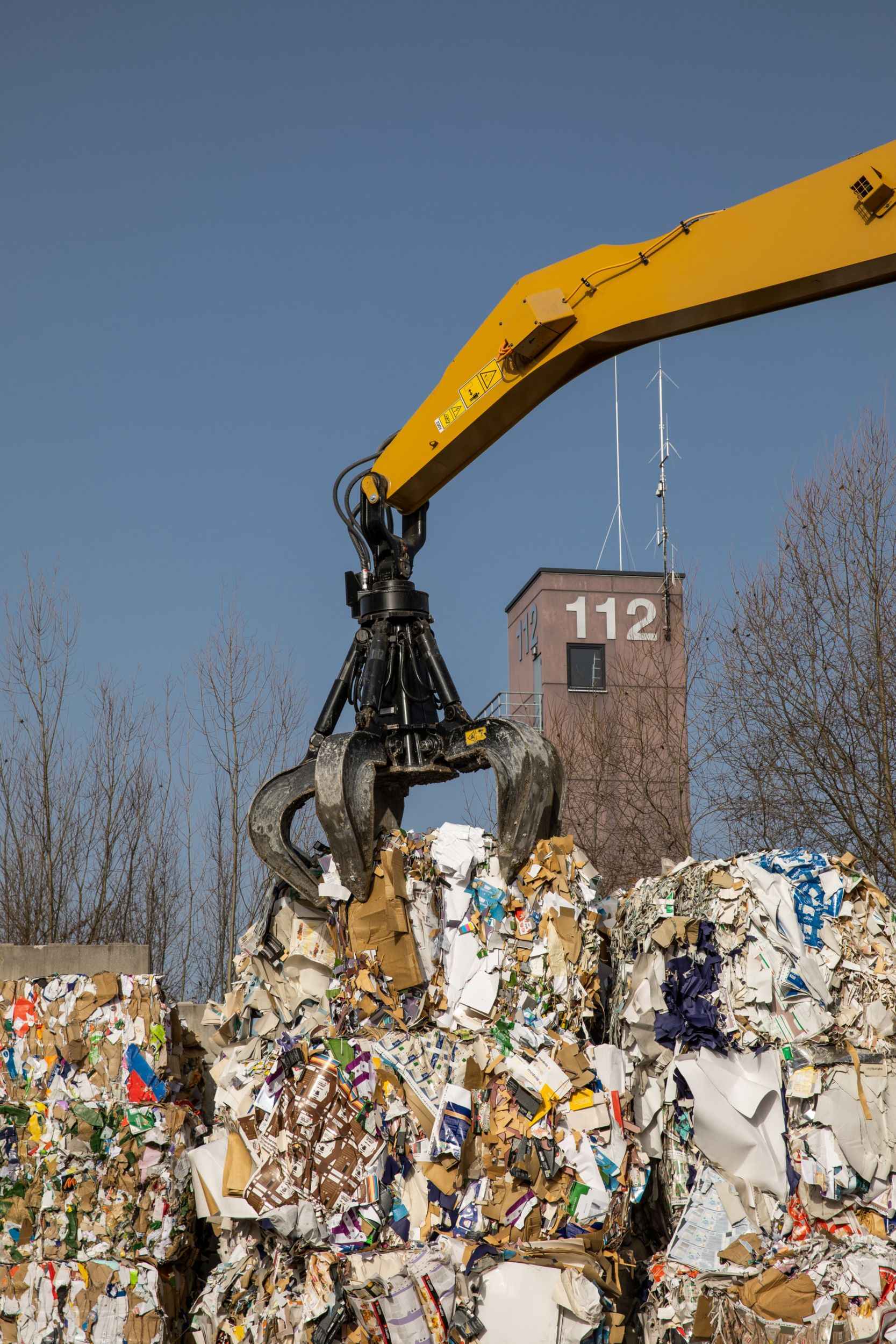

Sabemos que, en lo que respecta a los equipos de manipulación de materiales, el éxito depende de la productividad y los costos de operación bajos. El Manipulador de Materiales MH3024 Cat® está especialmente diseñado para ofrecer el rendimiento superior que necesita para las aplicaciones de depósitos de chatarra y desperdicios más exigentes. El equipo MH3024 posee tecnologías fáciles de usar, una cabina rediseñada para una comodidad mejorada y más opciones de pluma que se adaptan a su trabajo. Estas características, más una disminución del 10 % en los costos de operación y un par de giro un 20 % mayor, le ofrecen un producto seguro, confiable y de calidad con el que puede enfrentar la gran variedad de desafíos que se presentan todos los días.
INFORMACIÓN GENERAL
Sabemos que, en lo que respecta a los equipos de manipulación de materiales, el éxito depende de la productividad y los costos de operación bajos. El Manipulador de Materiales MH3024 Cat® está especialmente diseñado para ofrecer el rendimiento superior que necesita para las aplicaciones de depósitos de chatarra y desperdicios más exigentes. El equipo MH3024 posee tecnologías fáciles de usar, una cabina rediseñada para una comodidad mejorada y más opciones de pluma que se adaptan a su trabajo. Estas características, más una disminución del 10 % en los costos de operación y un par de giro un 20 % mayor, le ofrecen un producto seguro, confiable y de calidad con el que puede enfrentar la gran variedad de desafíos que se presentan todos los días.
- Potencia neta: ISO 9249128 kW
- Potencia neta - ISO 9249 (DIN)174 hp (métrico)
- Potencia del motor máxima: ISO 14396129 kW
- Potencia del motor ISO 14396 (DIN)176 hp (métrico)
- Calibre105 mm
- Carrera135 mm
- Cilindrada4.4 L
- Velocidad de desplazamiento máxima (con volante)20 km/h
- Velocidad de desplazamiento máxima (con palanca universal)15 km/h
- Tracción de la barra de tiro127 kN
- Presión máxima: implementos37000 kPa
- Presión máxima: desplazamiento35000 kPa
- Presión máxima: giro39000 kPa
- Peso en orden de trabajo máximo26500 kg
- Capacidad del tanque de combustible350 L
- Sistema de enfriamiento36 L
- Aceite del motor13 L
- Tanque hidráulico155 L
- Sistema hidráulico (incluido el tanque)345 L
- Eje trasero: caja (diferencial)14 L
- Eje de la dirección delantero: diferencial10.5 L
- Mando final: cada uno2.5 L
- Servotransmisión2.5 L
- Par de giro máximo55 kN·m
- Ancho del tren de rodaje2990 mm
- Altura de transporte (con OPG, sin brazo)3350 mm
- Longitud de transporte10670 mm
- Longitud de transporte (con hoja de empuje)11130 mm
- Longitud de la máquina5290 mm
- Longitud de máquina (con hoja de empuje)5740 mm
- Radio de giro de la cola2600 mm
- Espacio libre del contrapeso1300 mm
- Altura de la cabina: bajada3350 mm
- Altura de la cabina: bajada con OPG3350 mm
- Altura de la cabina: levantada5750 mm
- Altura de la cabina: levantada con OPG5750 mm
- Distancia entre ejes2750 mm
- Ancho de embarque2990 mm
- Espacio libre sobre el suelo320 mm
- Longitud del tren de rodaje5300 mm
- Longitud de tren de rodaje (con hoja de empuje)5740 mm
- Ancho del bastidor superior (incluyendo pasamanos)2540 mm
- Alcance máximo12010 mm
- Altura máxima13030 mm
- Altura de descarga mínima4520 mm
- Alcance máximo a línea a nivel del suelo11870 mm
- Profundidad máxima3010 mm
- Altura del pasador de la pluma9260 mm
- Potencia neta: ISO 9249171 hp
- Potencia neta - ISO 9249 (DIN)174 hp (métrico)
- Potencia del motor máxima: ISO 14396174 hp
- Potencia del motor ISO 14396 (DIN)176 hp (métrico)
- Calibre4.1 pulg
- Carrera5.3 pulg
- Cilindrada268.5 pulg³
- Velocidad de desplazamiento máxima (con volante)12.4 milla/h
- Velocidad de desplazamiento máxima (con palanca universal)9.3 milla/h
- Tracción de la barra de tiro28551 lb/pie
- Presión máxima: implementos5366 lb/pulg²
- Presión máxima: desplazamiento5075 lb/pulg²
- Presión máxima: giro5656 lb/pulg²
- Peso en orden de trabajo máximo58420 lb
- Capacidad del tanque de combustible92.5 gal (EE.UU.)
- Sistema de enfriamiento9.5 gal (EE.UU.)
- Aceite del motor3.4 gal (EE.UU.)
- Tanque hidráulico40.9 gal (EE.UU.)
- Sistema hidráulico (incluido el tanque)91.1 gal (EE.UU.)
- Eje trasero: caja (diferencial)3.7 gal (EE.UU.)
- Eje de la dirección delantero: diferencial2.8 gal (EE.UU.)
- Mando final: cada uno0.7 gal (EE.UU.)
- Servotransmisión0.7 gal (EE.UU.)
- Par de giro máximo40700 pie·lbf
- Ancho del tren de rodaje9.8 pie
- Altura de transporte (con OPG, sin brazo)11 pie
- Longitud de transporte35 pie
- Longitud de transporte (con hoja de empuje)36.5 pie
- Longitud de la máquina17.3 pie
- Longitud de máquina (con hoja de empuje)18.8 pie
- Radio de giro de la cola8.5 pie
- Espacio libre del contrapeso4.3 pie
- Altura de la cabina: bajada11 pie
- Altura de la cabina: bajada con OPG11 pie
- Altura de la cabina: levantada18.9 pie
- Altura de la cabina: levantada con OPG18.9 pie
- Distancia entre ejes9 pie
- Ancho de embarque9.8 pie
- Espacio libre sobre el suelo1.1 pie
- Longitud del tren de rodaje17.4 pie
- Longitud de tren de rodaje (con hoja de empuje)18.8 pie
- Ancho del bastidor superior (incluyendo pasamanos)8.3 pie
- Alcance máximo39.4 pie
- Altura máxima42.8 pie
- Altura de descarga mínima14.8 pie
- Alcance máximo a línea a nivel del suelo38.9 pie
- Profundidad máxima9.9 pie
- Altura del pasador de la pluma30.4 pie
- Modelo de motorCat® C4.4
- Capacidad para biodiéselHasta B20¹
- EmisionesCumple con las normas de emisiones equivalentes a MAR-1 de Brasil, Tier 3 de la EPA de EE.UU. y Stage IIIA de la UE.
- Nota (1)La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con ventilador, sistema de admisión de aire, sistema de escape y alternador con una velocidad del motor a 1.800 rpm. La potencia anunciada se prueba según el estándar especificado vigente en el momento de la fabricación.
- Nota (2)¹Los motores diésel Cat deben usar ULSD (Ultra Low Sulfur Diesel, combustible diésel con contenido ultrabajo de azufre) con 15 ppm de azufre o menos o ULSD mezclado con los siguientes combustibles de baja intensidad de carbono** hasta un 100 % de biodiésel FAME (Fatty acid methyl ester, éster metílico de ácido graso)* o un 100 % de combustible diésel renovable, HVO (Hydrotreated Vegetable Oil, aceite vegetal hidrotratado) y GTL (Gas to Liquid, gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Consulte a su distribuidor Cat o consulte las recomendaciones de fluidos para máquinas Caterpillar (SEBU6250) para obtener más detalles. *Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, hasta un 100 % de biodiésel. Para usar mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat. **Las emisiones de gases de efecto invernadero de los combustibles con menor intensidad de carbono son esencialmente las mismas que las de los combustibles tradicionales.
- Rendimiento en pendientes máximo (23.500 kg/51.810 lb)65
- PlumaPluma MH 7,45 m (24' 5")
- BrazoParte delantera caída 5,0 m (16' 5")
- PlumaPluma MH 7,45 m (24' 5")
- BrazoParte delantera caída 5,0 m (16' 5")
