ESPECIFICACIONES
Clasificación de potencia (ISO 14396)1273 hp
Clasificación de potencia (J1995)1287 hp
Cat 374 EEL: garras dobles para aplicaciones de roca dura29.5 pulg
Cat 374 EEL: Tracción de la barra de tiro723316 lbf
INFORMACIÓN GENERAL

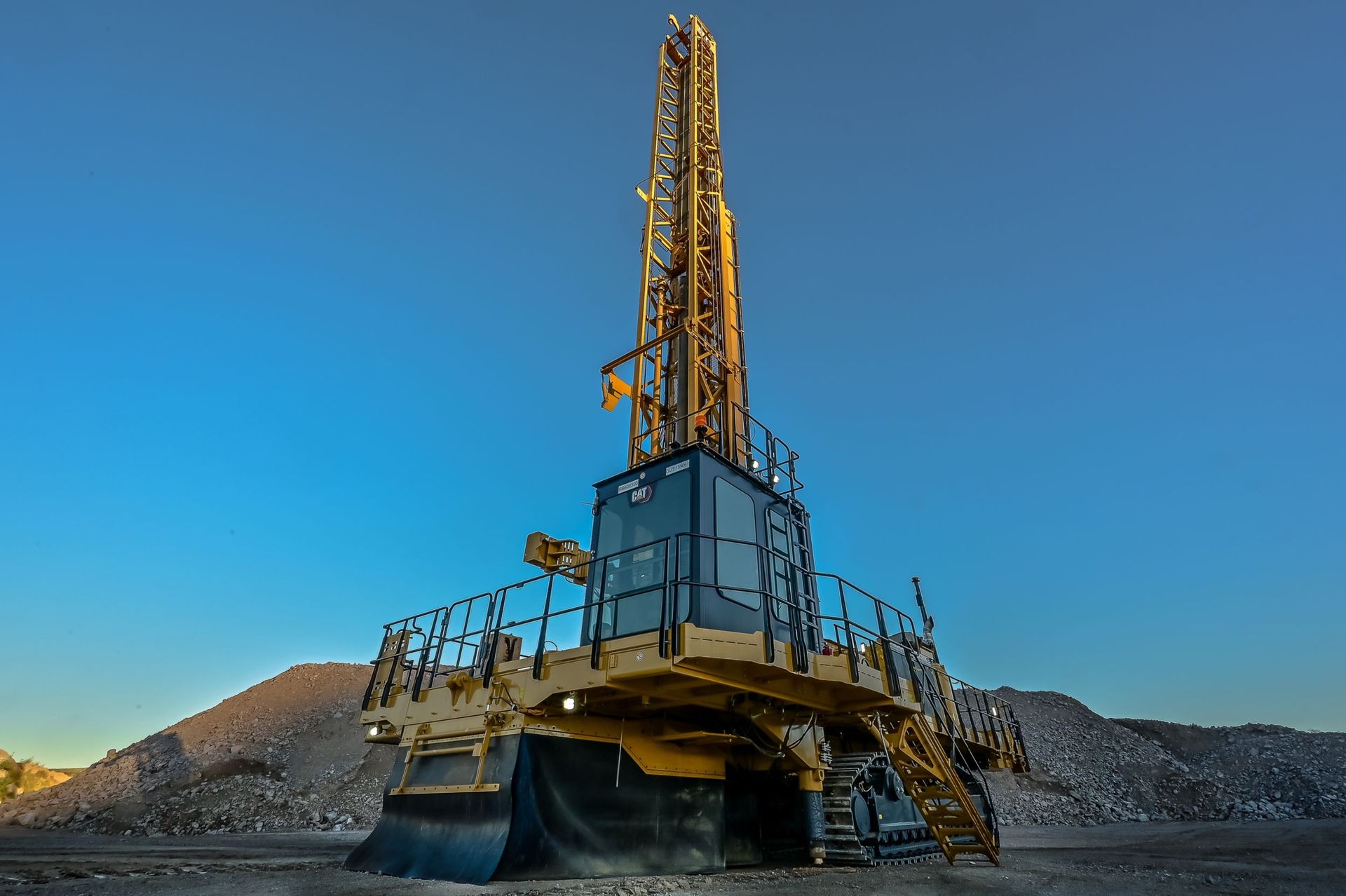

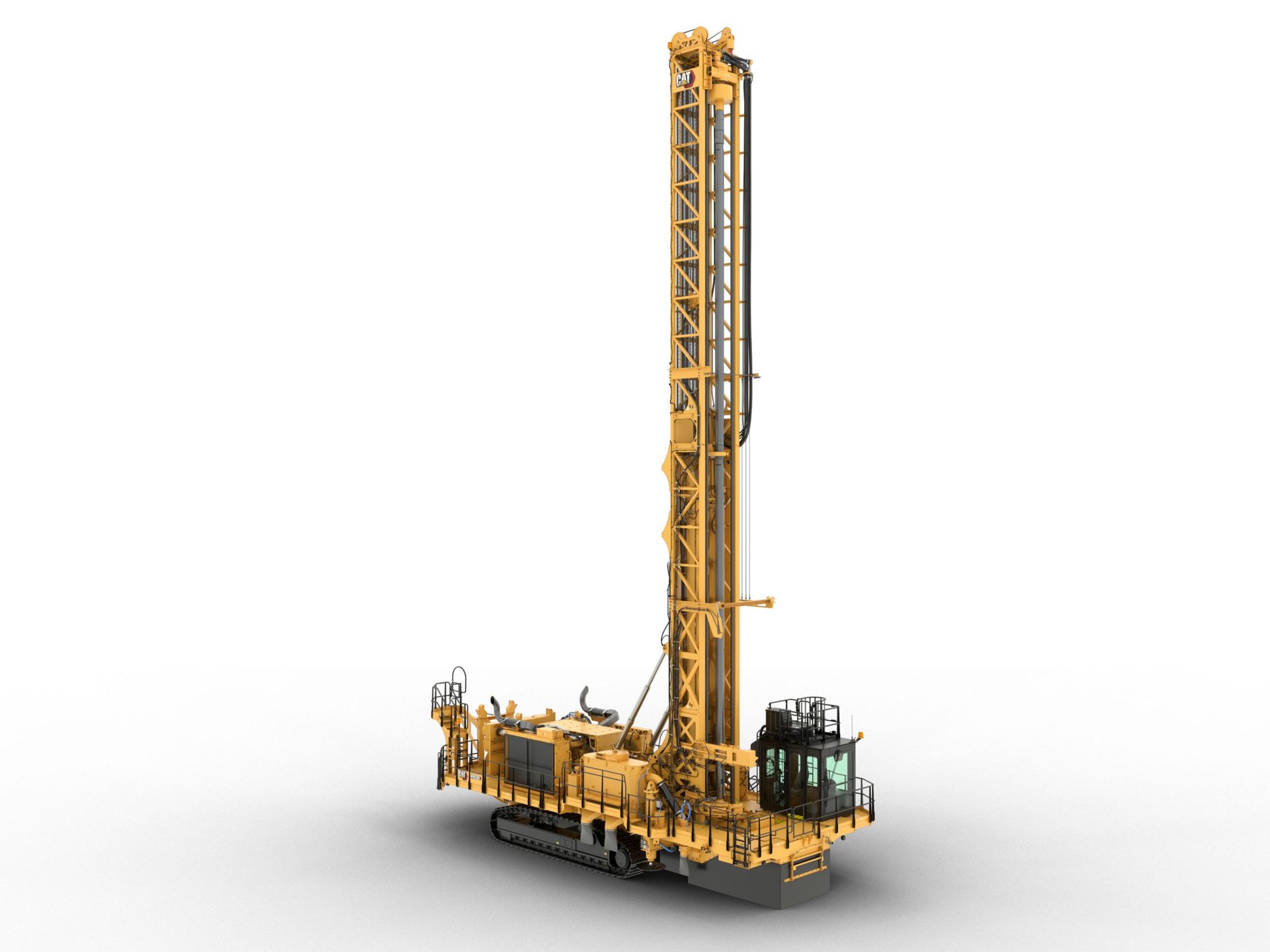

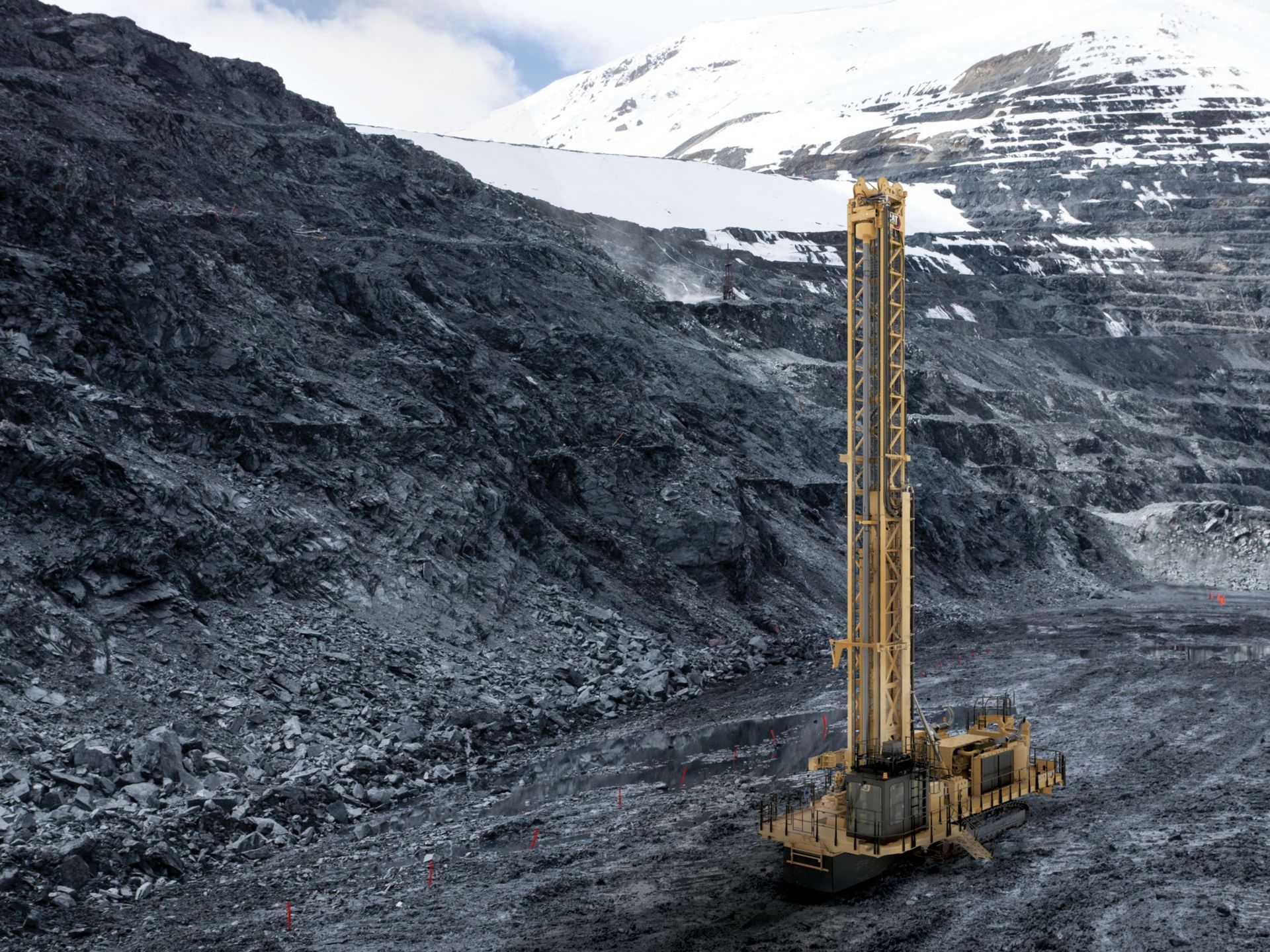

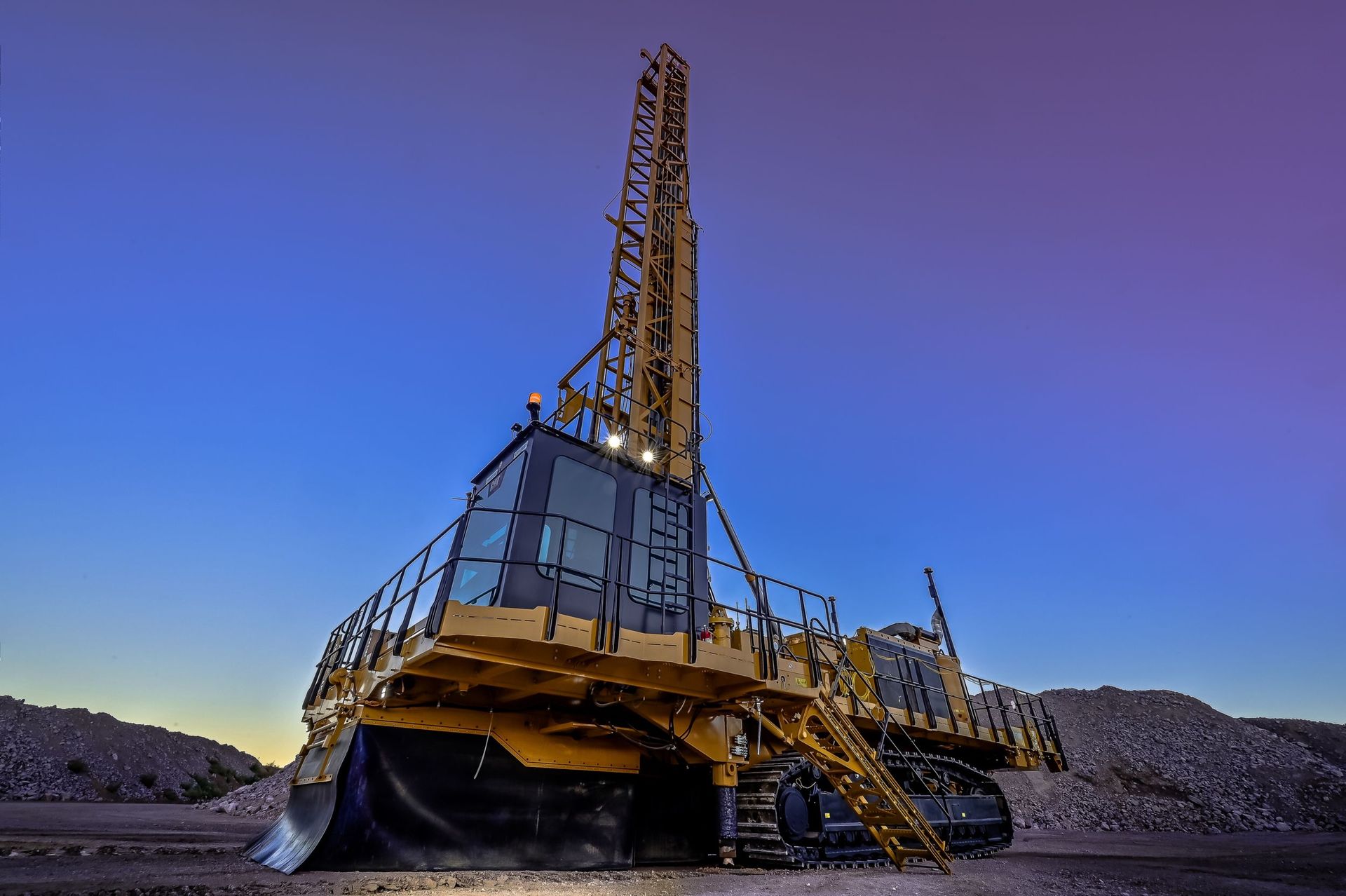

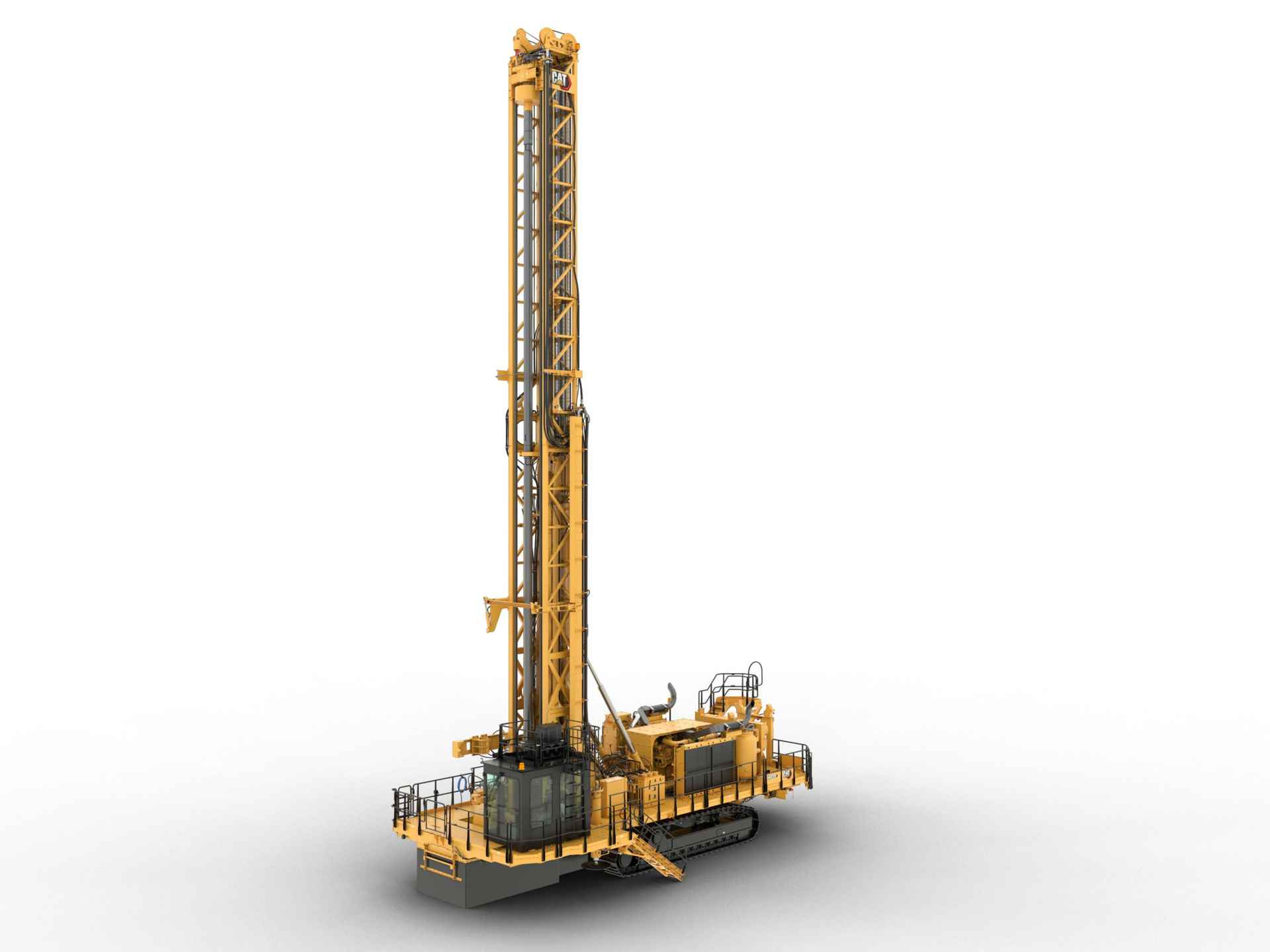

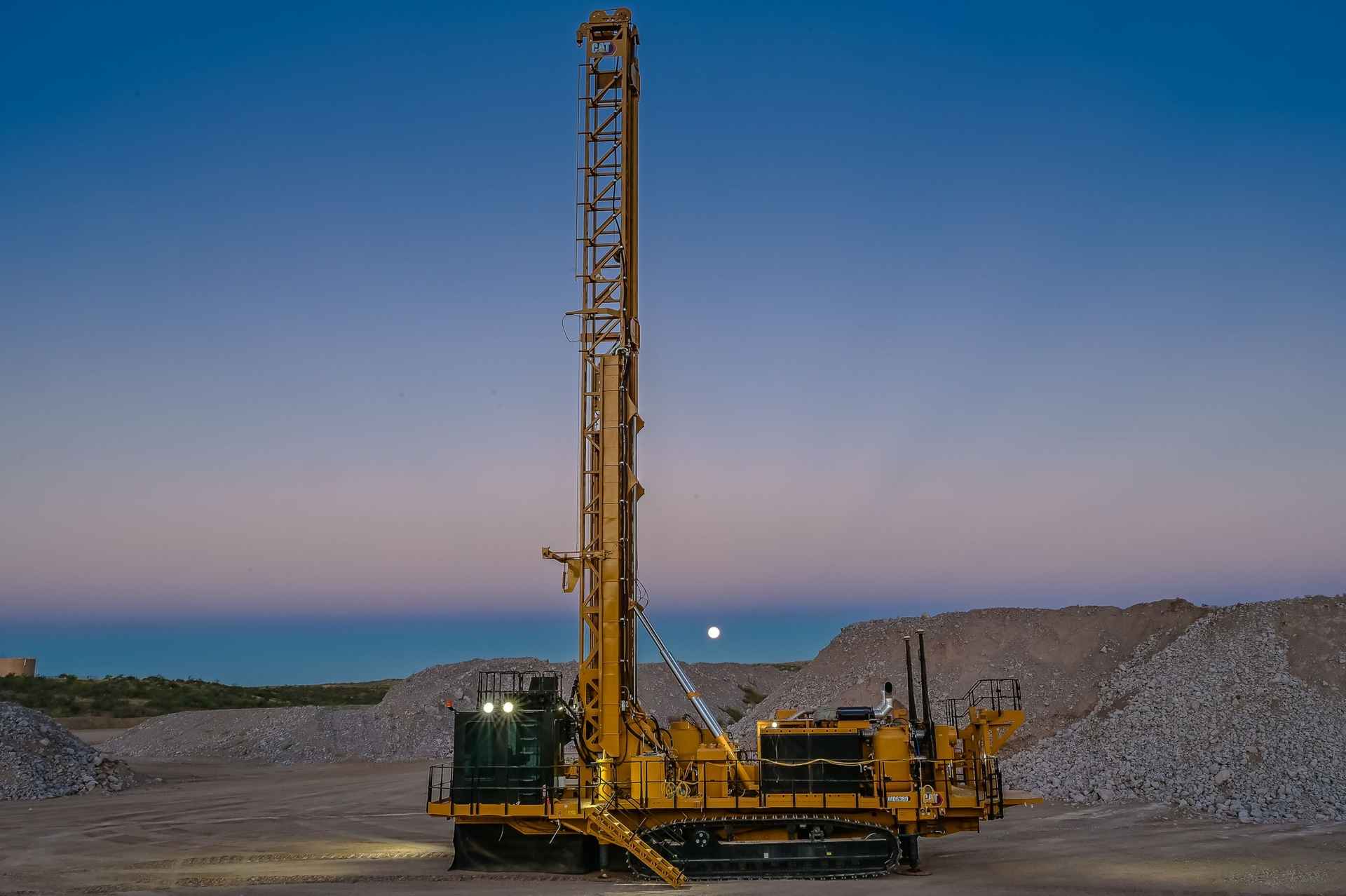

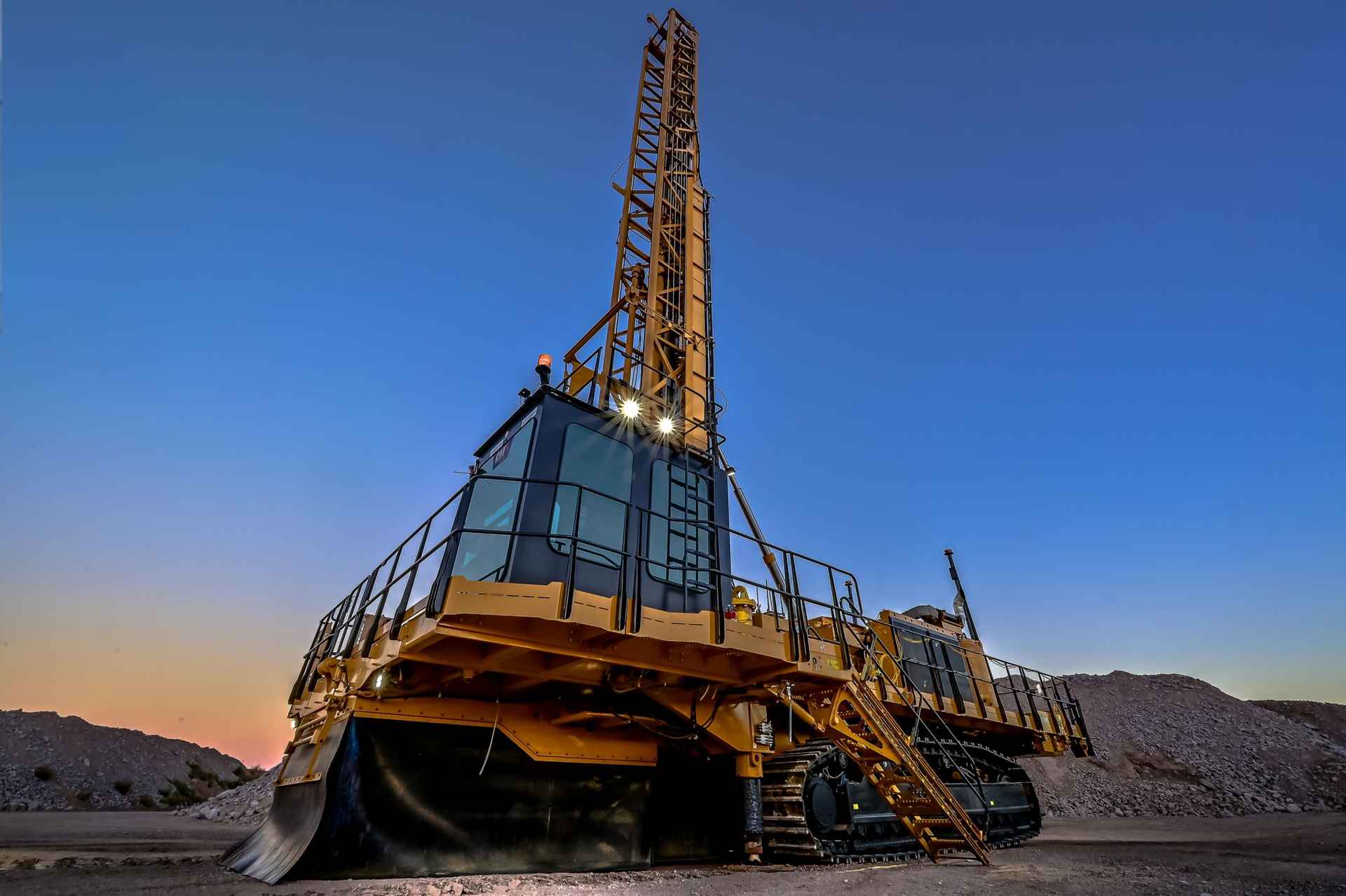

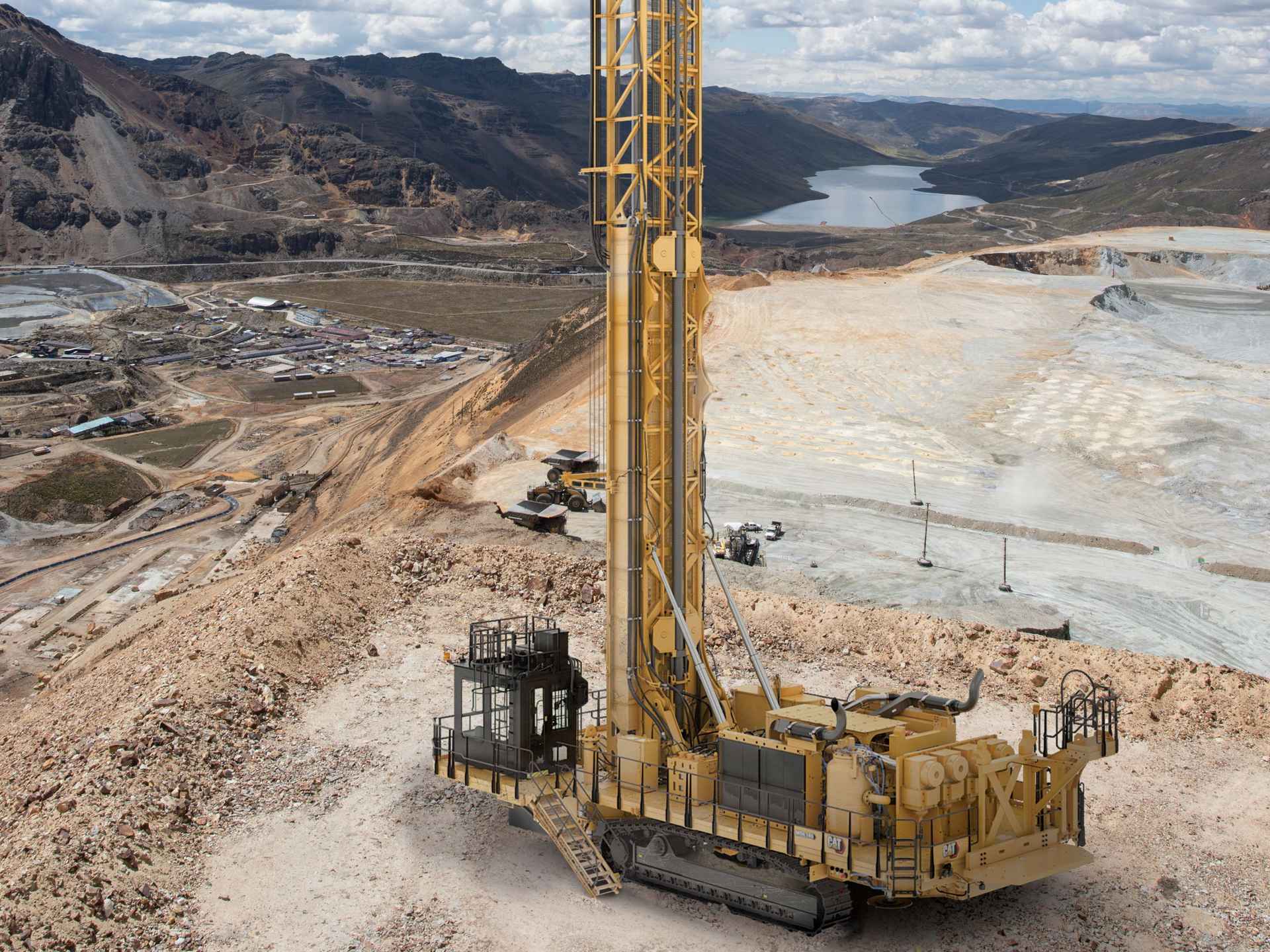

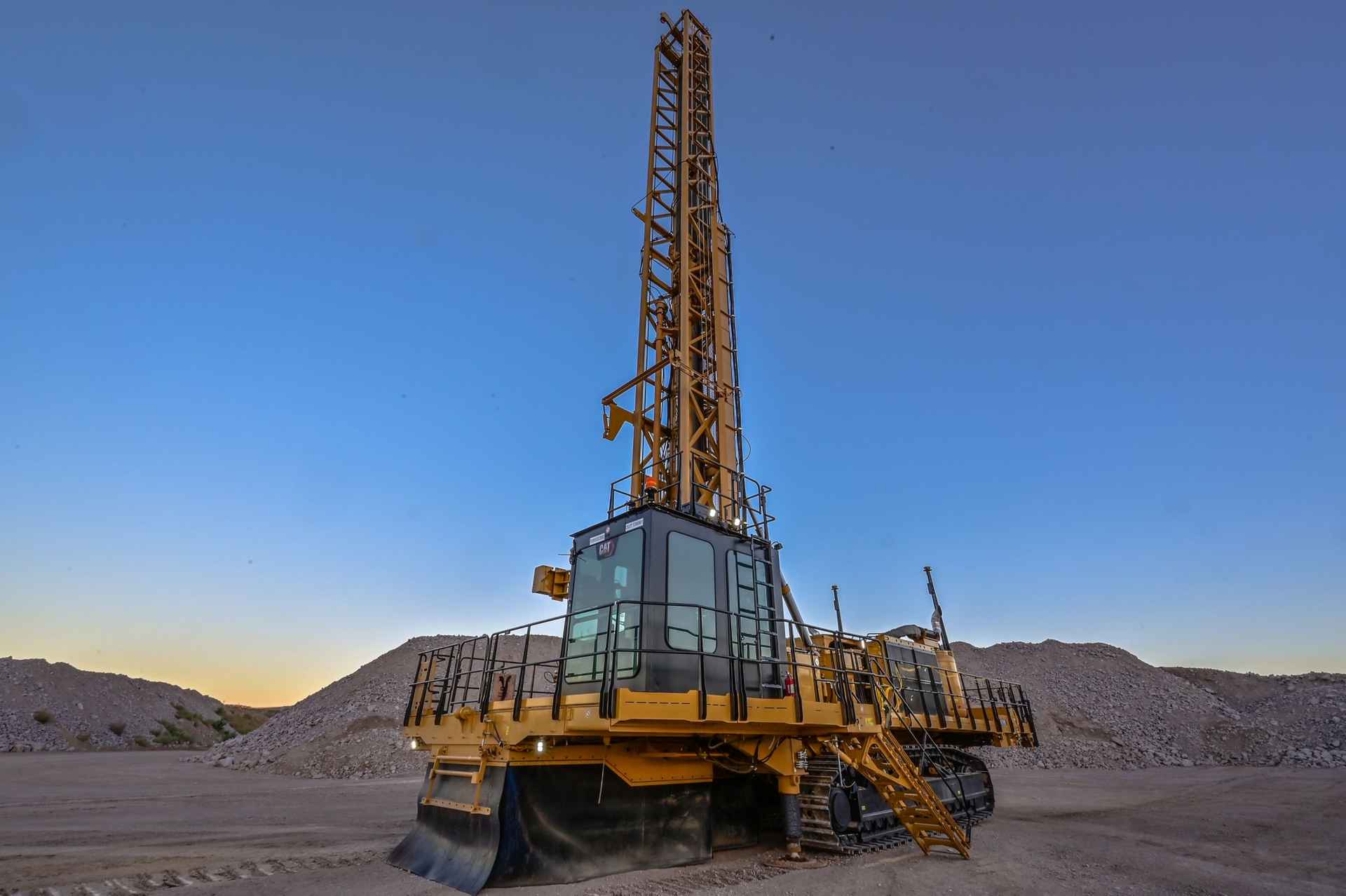

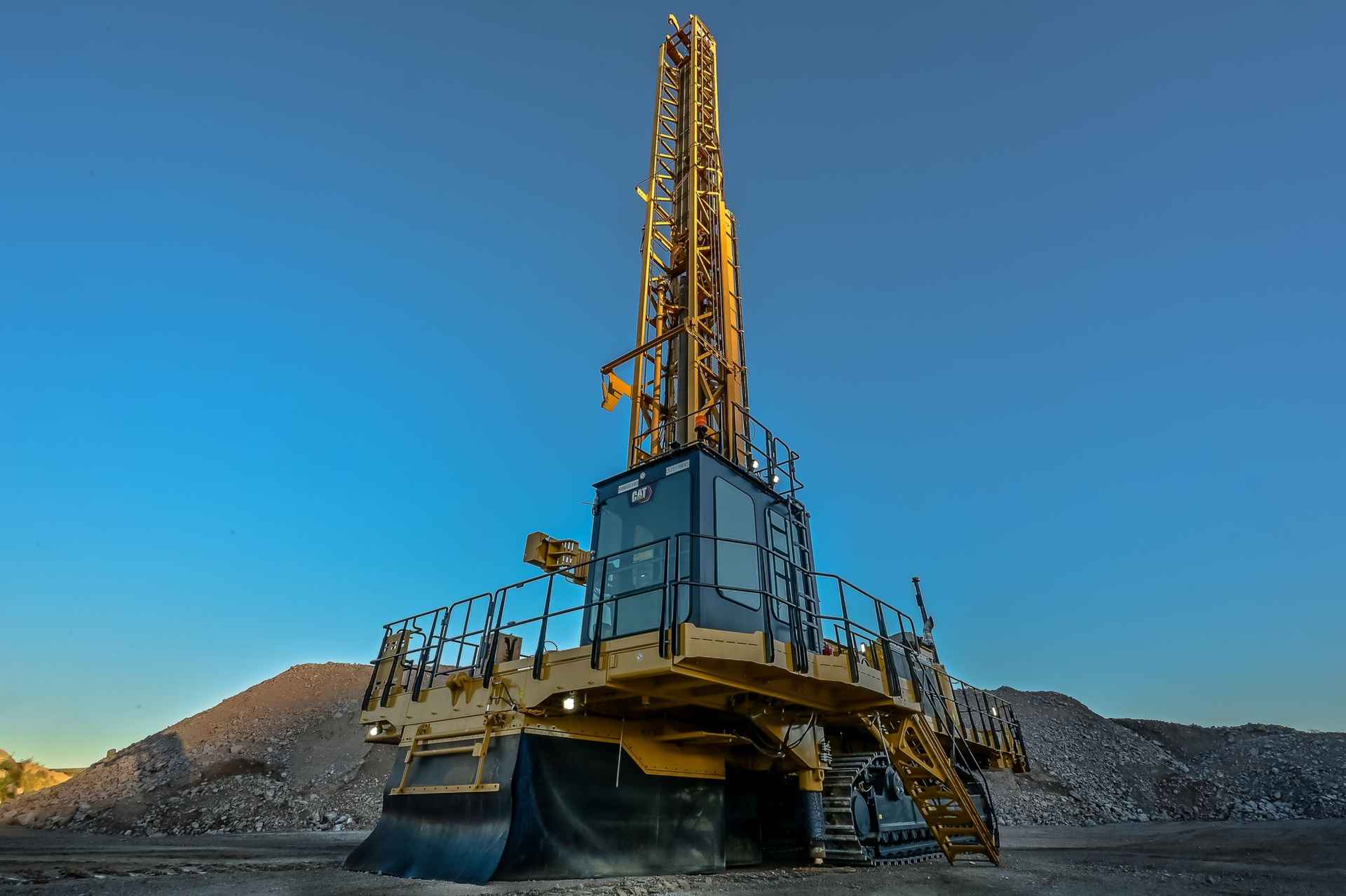

Diseñada para ofrecer una perforación de producción de grandes pozos en rocas duras, el modelo de máxima categoría Cat® MD6380 proporciona la combinación óptima de un sistema de aire a bordo, fuerza de alimentación, par giratorio y movilidad de la máquina. Es una máquina potente y duradera que puede resistir las condiciones de cualquier sitio y ofrecer un rendimiento confiable con alta disponibilidad. Las estructuras robustas y el mástil con un bastidor A integral le permite resistir las condiciones más exigentes, así ofrece una vida útil larga y un rendimiento confiable. Con una cabina y una estación del operador de última generación, la MD6380 está diseñada para mantener la comodidad y productividad de los operadores durante toda la jornada de trabajo. Diseñada para perforar agujeros de 251 a 381 mm (9,875 a 15") de diámetro, la MD6380 está optimizada para la perforación de una pasada o de varias pasadas en las dos modalidades: de perforación giratoria y en fondo.
INFORMACIÓN GENERAL
Diseñada para ofrecer una perforación de producción de grandes pozos en rocas duras, el modelo de máxima categoría Cat® MD6380 proporciona la combinación óptima de un sistema de aire a bordo, fuerza de alimentación, par giratorio y movilidad de la máquina. Es una máquina potente y duradera que puede resistir las condiciones de cualquier sitio y ofrecer un rendimiento confiable con alta disponibilidad. Las estructuras robustas y el mástil con un bastidor A integral le permite resistir las condiciones más exigentes, así ofrece una vida útil larga y un rendimiento confiable. Con una cabina y una estación del operador de última generación, la MD6380 está diseñada para mantener la comodidad y productividad de los operadores durante toda la jornada de trabajo. Diseñada para perforar agujeros de 251 a 381 mm (9,875 a 15") de diámetro, la MD6380 está optimizada para la perforación de una pasada o de varias pasadas en las dos modalidades: de perforación giratoria y en fondo.
- Clasificación de potencia (ISO 14396)949 kW
- Clasificación de potencia (J1995)960 kW
- Cat 374 EEL: garras dobles para aplicaciones de roca dura750 mm
- Cat 374 EEL: Tracción de la barra de tiro980686 N·m
- Cat 374 EEL: garras dobles para aplicaciones de roca blanca900 mm
- Capacidad máxima de pliegue49895 kg
- Carga de la broca hasta53845 kg
- Par de rotación hasta20880 N·m
- Profundidad del orificio de una sola pasada hasta19.8 m
- Profundidad del orificio de varias pasadas hasta39.5 m
- Sistema de inyección de agua2271 L
- Sistema de inyección de agua; capacidad total del tanque de alto volumen5299 L
- Inyección de agua/Colector de polvo seco2271 L
- Altura del mástil arriba26.7 m
- Altura del mástil abajo6.6 m
- Longitud del mástil abajo28.3 m
- Ancho de trabajo (extremo que no perfora)6.06 m
- Ancho de trabajo (extremo de perforación)6.89 m
- Longitud de transporte del mástil solo25.24 m
- Longitud de trabajo con el mástil levantado*14.7 m
- Solo mástil40000 kg
- Sin mástil102300 kg
- Clasificación de potencia (ISO 14396)1273 hp
- Clasificación de potencia (J1995)1287 hp
- Cat 374 EEL: garras dobles para aplicaciones de roca dura29.5 pulg
- Cat 374 EEL: Tracción de la barra de tiro723316 lbf
- Cat 374 EEL: garras dobles para aplicaciones de roca blanca35.4 pulg
- Capacidad máxima de pliegue110000 lb
- Carga de la broca hasta118719 lb
- Par de rotación hasta15400 lbf
- Profundidad del orificio de una sola pasada hasta65 pie
- Profundidad del orificio de varias pasadas hasta129 pie
- Sistema de inyección de agua600 gal (EE.UU.)
- Sistema de inyección de agua; capacidad total del tanque de alto volumen1400 gal (EE.UU.)
- Inyección de agua/Colector de polvo seco600 gal (EE.UU.)
- Altura del mástil arriba87.6 pie
- Altura del mástil abajo21.7 pie
- Longitud del mástil abajo92.9 pie
- Ancho de trabajo (extremo que no perfora)19.9 pie
- Ancho de trabajo (extremo de perforación)22.6 pie
- Longitud de transporte del mástil solo82.8 pie
- Longitud de trabajo con el mástil levantado*48.1 pie
- Solo mástil88184 lb
- Sin mástil225533 lb
- Capacidad de vaciadoHasta 49.895 kg (110.000 lb)
- Diámetro del orificio251 a 381 mm (9,875 a 15")
- MotorCat® 3512C
- Carga de la brocaHasta 53.845 kg (118.719 lb)
- Emisiones (1)Equivalente a Tier 2 de la EPA de EE.UU./Stage II de la Unión Europea
- MotorCat® 3512C a 1.800 rpm
- OpciónRotativa, de una etapa, de baja presión, de 101,9 m³/min (3.600 pie³/min) a 6,9 bar (100 lb/pulg²); con tanque receptor de baja presión para ASME/CRN/AU o CE
- CaracterísticasFuncionamiento a temperatura ambiente de 52 °C (125 °F)
- Componentes (1)Dos (2) bombas principales: 280 cc (de pistón, con controles electrónicos proporcionales)
- Componentes (2)Una (1) bomba del circuito auxiliar: 145 cc (de pistón, con detección de carga)
- Componentes (3)Dos (2) bombas del ventilador: 100 cc (de pistón, con controles electrónicos proporcionales)
- Componentes (4)Dos (2) bombas de carga: 74 cc (desplazamiento fijo)
- Componentes (5)Orificios de análisis programado de aceite (S·O·SSM)
- Nota (1)Perforación en ángulo o vertical
- Gama de diámetro del orificio251 a 381 mm (9,875 a 15")
- Accesorios (1)Indicador de conexión/desconexión del posicionador de tubos (estabilizador) y enclavamiento
- Accesorios (2)Un receptor de tubos hidráulico
- Accesorios (3)Soporte de tubos hidráulico en la sección superior del mástil
- CaracterísticaSoportes de tubos izquierdo y derecho para tubos de perforación de 9,906 m (32,5')
- 324 mm (12,75")- Soporte único de tubos<br>- Colector de polvo solo a un lado<br>- Solo de única pasada
- 340 mm (13,375")- Soporte único de tubos<br>- Colector de polvo solo a un lado<br>- Solo de única pasada
- 219 mm (8,625")- Doble soporte de tubos (lateral derecho e izquierdo)<br>- Capacidad de pasada única o múltiple<br>- Cargador primario a 29,68 m (97,4')<br>- Cargador secundario a 39,59 m (129,9')
- 273 mm (10,75")- Doble soporte de tubos (lateral derecho e izquierdo)<br>- Capacidad de pasada única o múltiple<br>- Cargador primario a 29,68 m (97,4')<br>- Cargador secundario a 39,59 m (129,9')
- 235 mm (9,25") de diámetro- Doble soporte de tubos (lateral derecho e izquierdo)<br>- Capacidad de pasada única o múltiple<br>- Cargador primario a 29,68 m (97,4')<br>- Cargador secundario a 39,59 m (129,9')
- Asa variable- 219, 235 y 273 mm (8,625", 9,25" y 10,75")<br>- 324 y 340 mm (12,75" y 13,375")
- Buje de plataforma del rodillo de una pieza, posicionador de tubos, llave de plataforma, resorte de broca, sello del limpiador del tubo- 219 mm (8,625")<br>- 235 mm (9,25")<br>- 273 mm (10,75")<br>- 324 mm (12,75")<br>- 340 mm (13,375")
- Amortiguador con adaptador de amortiguador superior (disponible en opciones estándar o prémium)- 219 mm (8,625")<br>- 235 mm (9,25")<br>- 273 mm (10,75")<br>- 324 mm (12,75")<br>- 340 mm (13,375")
- Cabina Premium- Incluye un asiento de cuero con calefacción y ventilación, suspensión de servicio pesado, ventanas con vidrio de dos paneles<br>– Espacio de almacenamiento adicional y limpiaparabrisas en la ventana delantera y la ventana trasera<br>– Protector extraíble de la ventana de la perforadora, protector de la ventana delantera y asiento para el instructor
- Cabina: estándar- Incluye un asiento de tela, ventana de vidrio de un solo panel, persianas, limpiaparabrisas para la ventana de la perforadora, protector extraíble de la ventana de la perforadora y un asiento para el instructor
- Paquete de servicio estándar- Solo llenado rápido de combustible y agua<br> - Sistema de lubricación automático
- Paquete de servicio: Premium- Centro de servicio para llenado y drenaje de lubricante<br>- Llenado rápido de combustible y agua<br>- Sistema de lubricación automático
- Sistema de inyección de agua; capacidad total del tanque de alto volumen (nota 1)Tanque de 2.271 L (600 gal EE.UU.) montado debajo de la plataforma
- Sistema de inyección de agua (Nota 1)Tanque debajo de la plataforma
- Sistema de inyección de agua; capacidad total del tanque de alto volumen (nota 2)Tanque de 3.028 L (800 gal EE.UU.) montado sobre la plataforma
- Sistema de inyección de agua (Nota 2)Llenado rápido
- Inyección de agua/Colector de polvo seco (Nota 2)Llenado rápido
- Inyección de agua/Colector de polvo seco (Nota 1)Tanque debajo de la plataforma
- Inyección de agua y colector de polvo seco (Nota 3)Sistema de recolección de polvo de 204 m³/min (7.200 pie³/min)
- Sistema de inyección de agua; capacidad total del tanque de alto volumen (nota 3)Llenado rápido
- Nota (2)Seis (6) baterías selladas<br>- Requerido para paquetes de autonomía completa o parcial
- Nota (1)Cuatro (4) baterías selladas
- Fluidos y lubricantes para clima estándar nivel 1 (1)– Gama de temperatura de -1 °C (30 °F) a 52 °C (125 °F)
- Fluidos y lubricantes para clima ártico nivel 2– Apto para temperaturas de hasta -18 °C (-0,4 °F)
- Componentes (6)Product Link™
- Componentes (5)Controles eléctricos para perforar, desplazarse y nivelar, más funciones auxiliares
- Tipo (1)Opción de instalación de radio para la comunicación y radio de entretenimiento
- Tipo (2)Terrain for Drilling integrado con cables y mazos de cables
- Componentes (1)Perforación automática de una sola pasada/Asistencia para perforadora
- Componentes (2)Perforación automática de varias pasadas/Drill Assist
- Componentes (3)Medidor de profundidad de perforación
- Componentes (4)Nivelación automática, gatos de retracción automática, mástil de bajada y levantamiento automático
- Nota
* La longitud de trabajo con el mástil levantado y la plataforma empernada aumenta 1,2 m (4') para un total de 15,9 m (52,1')
- Gama de peso en orden de trabajo142.300 kg (313.717 lb)
