ESPECIFICACIONES
Potencia del motor: neta SAEJ1349/ISO9249452 hp
Calibre5.7 pulg³
Carrera7.2 pulg
Cilindrada1106 pulg³

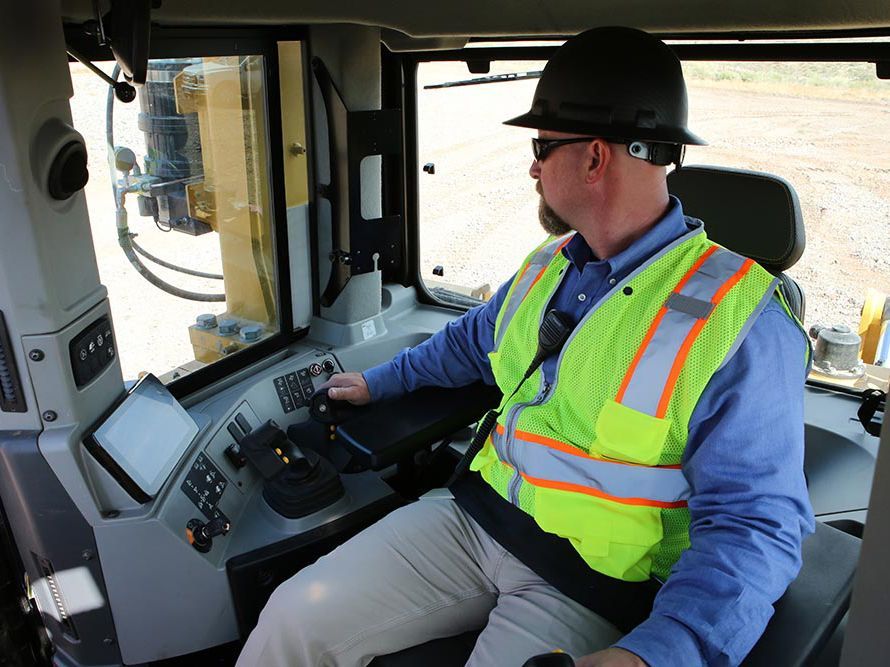

INFORMACIÓN GENERAL

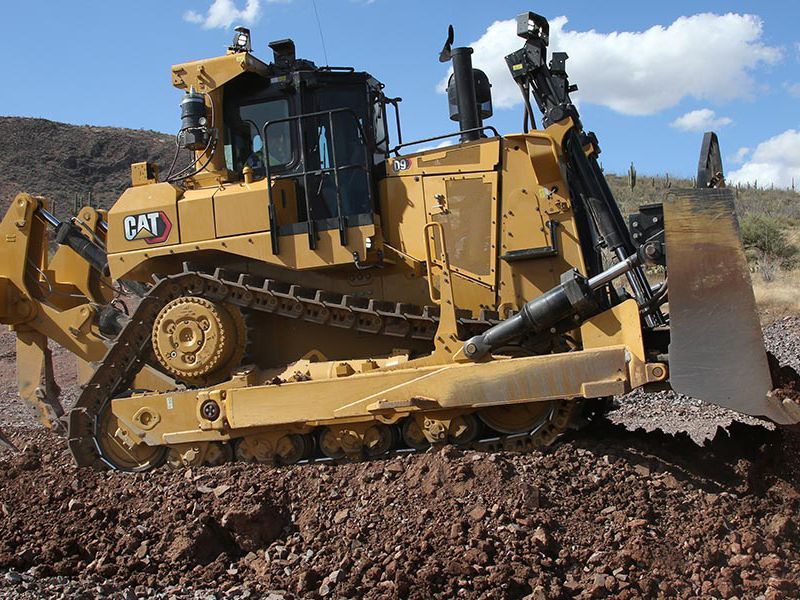

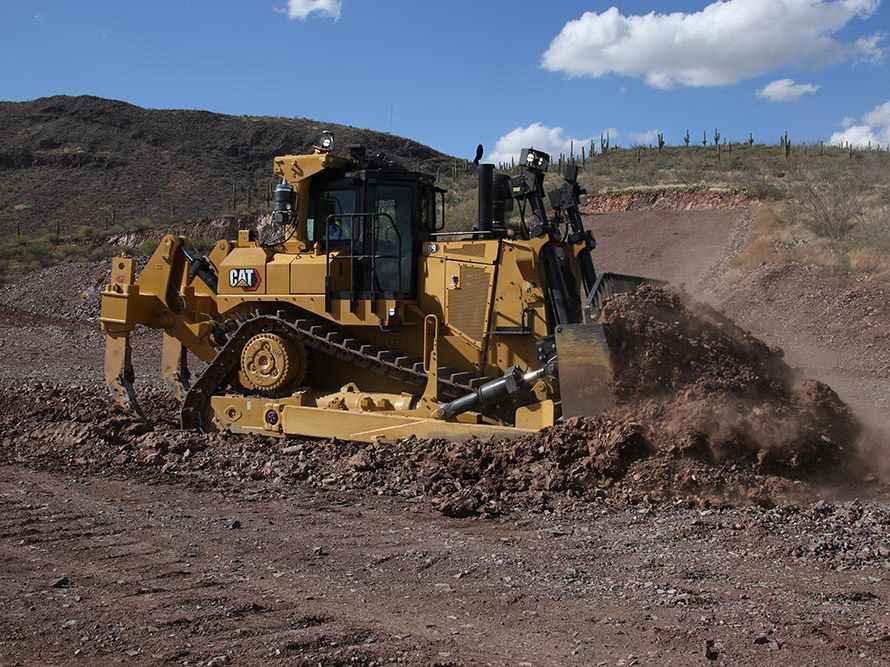

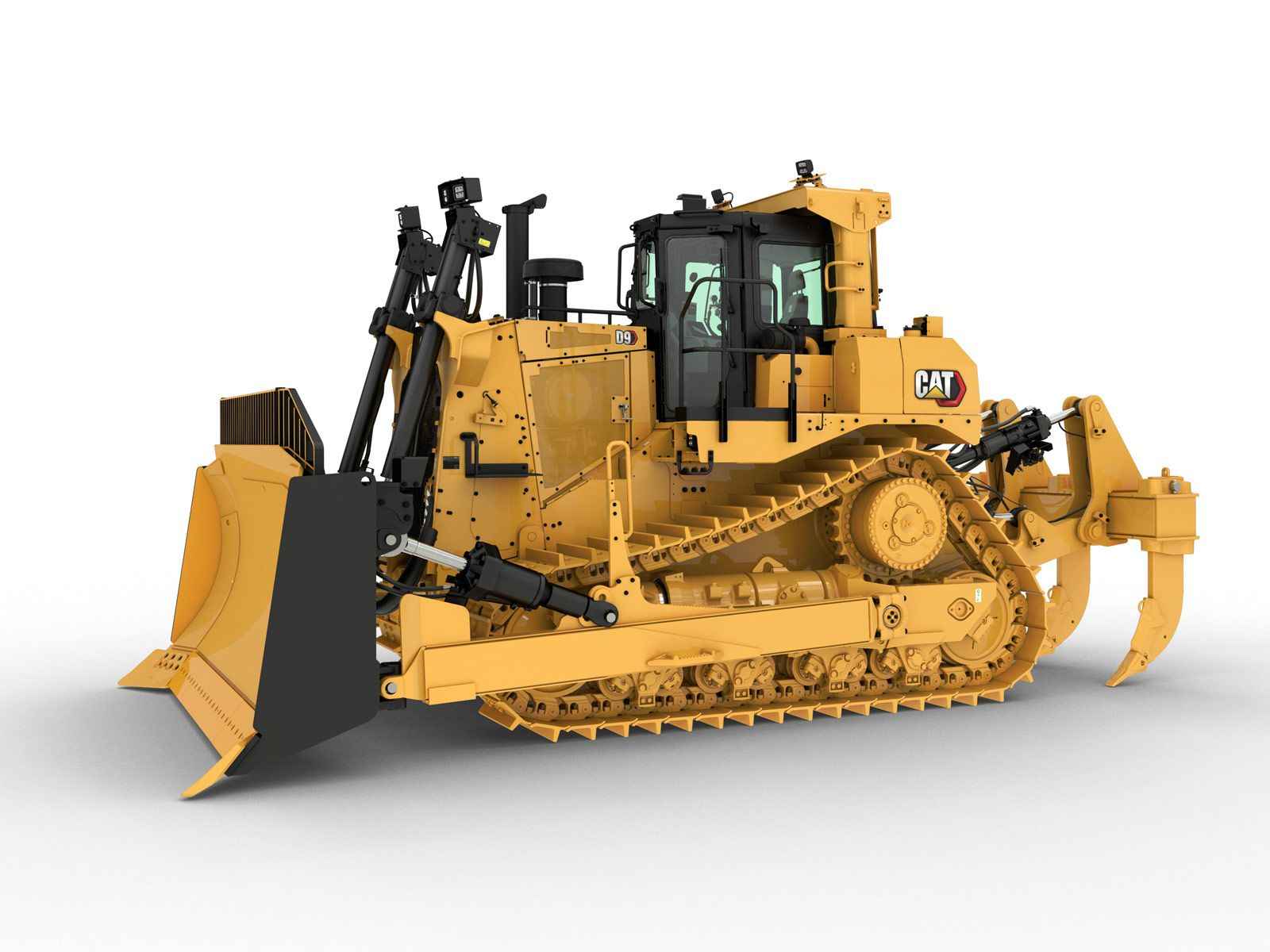

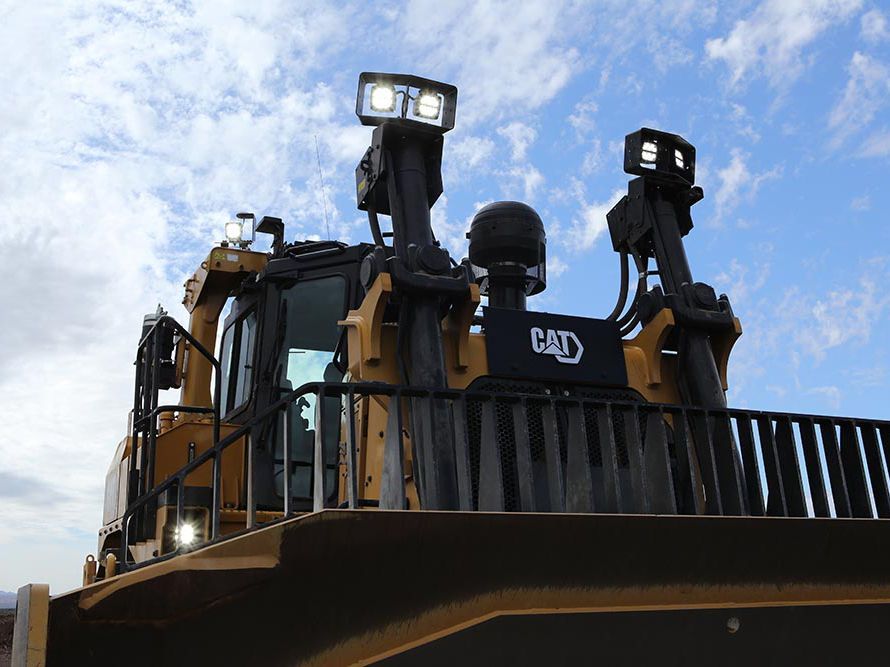

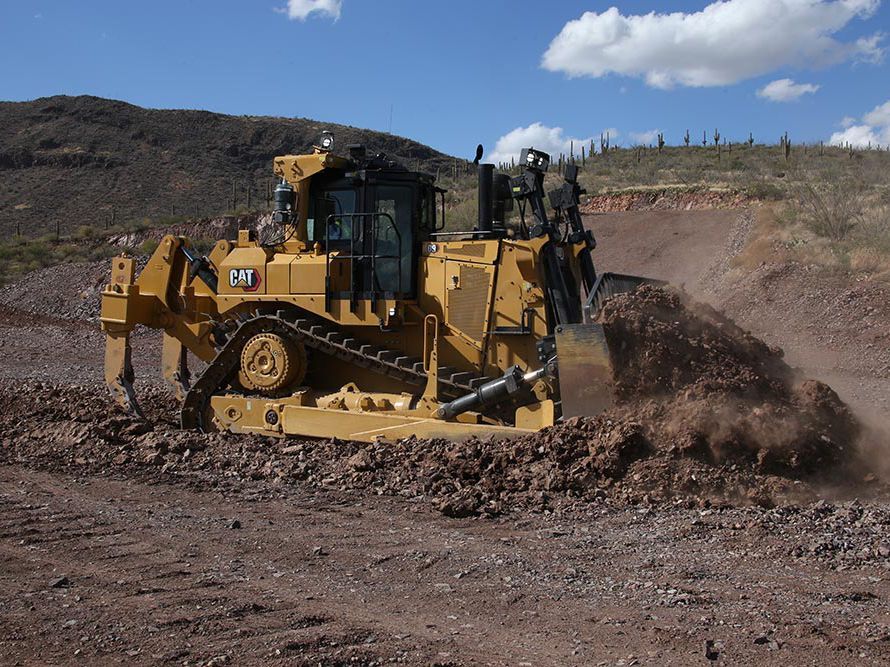

El Tractor Topador D9 Cat® es una máquina versátil diseñada para usarse en una variedad de aplicaciones, como el desgarramiento de material estéril, la explanación de producción, el almacenamiento, el levantamiento con cabrestantes, el mantenimiento del sitio, el respaldo de la flota y la recuperación. Puede equiparse con varias opciones de hoja para cumplir las necesidades específicas del sitio. Es una máquina Cat altamente confiable y totalmente integrada; los componentes del D9 trabajan juntos para asegurar el mejor rendimiento, disponibilidad alta y vida útil larga. Las características como el nuevo convertidor de par del embrague del estator aumentan la eficiencia y reducen el uso de combustible, y varias soluciones de tecnologías a bordo aumentan más la eficiencia y el rendimiento. Estas mejoras (y más) hacen que el D9 sea un tractor topador que ofrece un costo general más bajo por unidad de material movido.
INFORMACIÓN GENERAL
El Tractor Topador D9 Cat® es una máquina versátil diseñada para usarse en una variedad de aplicaciones, como el desgarramiento de material estéril, la explanación de producción, el almacenamiento, el levantamiento con cabrestantes, el mantenimiento del sitio, el respaldo de la flota y la recuperación. Puede equiparse con varias opciones de hoja para cumplir las necesidades específicas del sitio. Es una máquina Cat altamente confiable y totalmente integrada; los componentes del D9 trabajan juntos para asegurar el mejor rendimiento, disponibilidad alta y vida útil larga. Las características como el nuevo convertidor de par del embrague del estator aumentan la eficiencia y reducen el uso de combustible, y varias soluciones de tecnologías a bordo aumentan más la eficiencia y el rendimiento. Estas mejoras (y más) hacen que el D9 sea un tractor topador que ofrece un costo general más bajo por unidad de material movido.
- Potencia del motor: neta SAEJ1349/ISO9249337 kW
- Calibre145 mm
- Carrera183 mm
- Cilindrada18.1 L
- Potencia del motor: bruta SAE J1995363 kW
- Potencia del motor: ISO 14396357 kW
- Calibre145 mm
- Carrera183 mm
- Cilindrada18.1 L
- Potencia del motor: bruta SAE J1995356 kW
- Potencia del motor: ISO 14396349 kW
- Potencia del motor: neta SAEJ1349/ISO9249328 kW
- Tanque de combustible (llenado por salpicadura)963 L
- Tanque de DEF (solo Tier 4)36 L
- Tanque de combustible (llenado rápido)939 L
- Sistema de enfriamiento81.3 L
- Cárter del motor*36 L
- Tren de fuerza150 L
- Mando final (cada uno)15 L
- Bastidores de los rodillos (cada uno)45 L
- Aceite del eje pivote30 L
- Tanque del sistema hidráulico89 L
- Peso en orden de trabajo49988 kg
- Peso de envío38271 kg
- Rendimiento de la bomba: dirección363 L/min
- Bomba del ventilador80 L/min
- Flujo del cilindro de inclinación: flujo del extremo de varilla200 L/min
- Flujo del cilindro de inclinación: flujo de la parte delantera200 L/min
- Ajuste de la válvula de alivio del cilindro de levantamiento26200 kPa
- Ajuste de la válvula de alivio del cilindro de inclinación19300 kPa
- Desgarrador: levantamiento: ajuste de la válvula de alivio26200 kPa
- Desgarrador: paso: ajuste de la válvula de alivio26200 kPa
- Sistema de dirección: presión40500 kPa
- Capacidad del tanque89 L
- Ancho: zapata610 mm
- Altura de la garra84 mm
- Paso240 mm
- Espacio libre sobre el suelo459 mm
- Entrevía de cadena2250 mm
- Longitud, cadena sobre el suelo3470 mm
- Área de contacto con el suelo4.23 m²
- Diámetro del freno393.7 mm
- Avance 1.03.5 km/h
- Avance 2.06.3 km/h
- Avance 3.011 km/h
- Retroceso 1.04.4 km/h
- Retroceso 2.07.8 km/h
- Retroceso 3.013.6 km/h

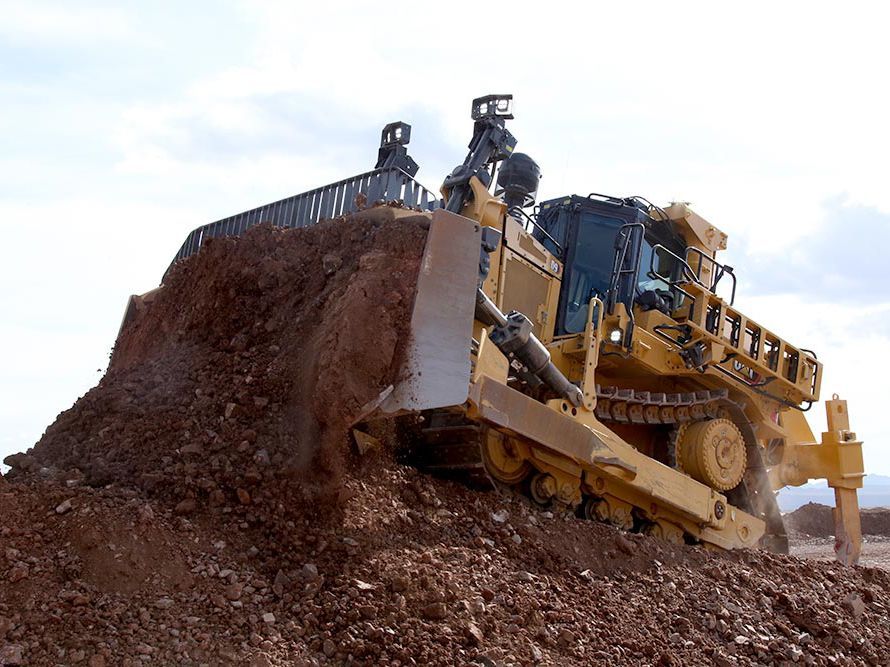

- Capacidad de la hoja (SAE J1265)13.6 m³
- Ancho de la hoja (sobre las cantoneras)4350 mm
- Altura de la hoja1934 mm
- Profundidad máxima de excavación606 mm
- Espacio libre sobre el suelo en levantamiento máximo1422 mm
- Inclinación máxima940 mm
- Peso de la hoja4802 kg
- Peso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)49988 kg
- Capacidad de la hoja (SAE J1265)16.6 m³
- Ancho de la hoja (sobre las cantoneras)4680 mm
- Altura de la hoja1934 mm
- Profundidad máxima de excavación606 mm
- Espacio libre sobre el suelo en levantamiento máximo1422 mm
- Inclinación máxima1014 mm
- Peso de la hoja5450 kg
- Peso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)50513 kg

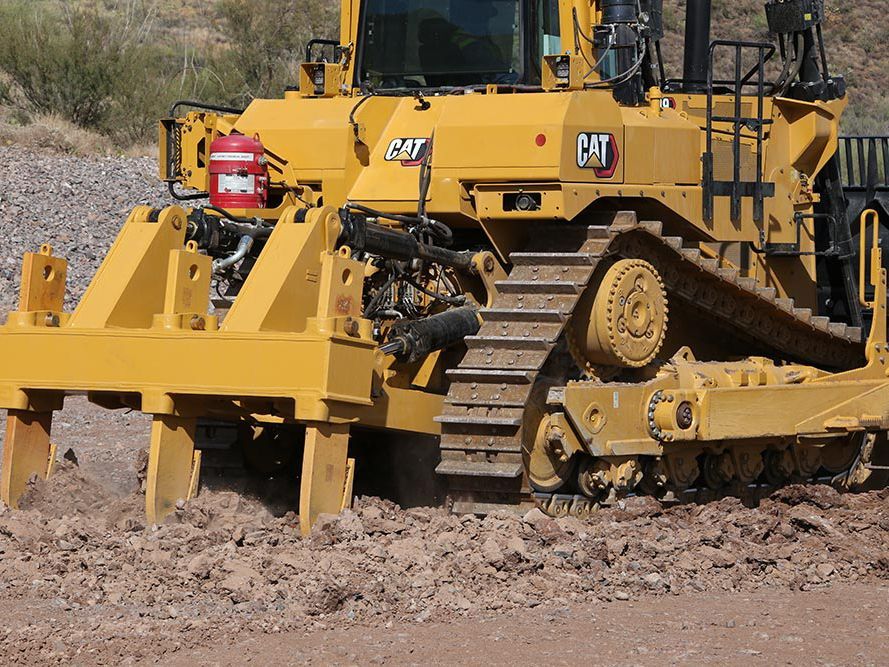

- Fuerza de penetración máxima* (vertical del vástago)158 kN
- Máxima profundidad de penetración (punta estándar)1231 mm
- Fuerza de dislocación332 kN
- Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior882 mm
- Peso4854 kg
- Peso en orden de trabajo total* (con hoja SU y el desgarrador indicado)49988 kg
- Fuerza de penetración máxima* (vertical del vástago)172 kN
- Máxima profundidad de penetración (punta estándar)1727 mm
- Fuerza de dislocación331 kN
- Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior817 mm
- Peso4981 kg
- Peso en orden de trabajo total* (con hoja SU y el desgarrador indicado)50115 kg
- Fuerza de penetración máxima: vertical del vástago154 kN
- Máxima penetración: punta estándar798 mm
- Fuerza de dislocación: desgarrador de vástagos múltiples con un diente361 kN
- Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior879 mm
- Peso5550 kg
- Peso en orden de trabajo total*: (con hoja SU y desgarrador)50684 kg
- Peso*1790 kg
- Capacidad de aceite15 L
- Ancho del tambor320 mm
- Diámetro del cable - Recomendado28 mm
- Diámetro del cable - Optativo32 mm
- Capacidad máxima del tambor - Longitud recomendada del cable78 m
- Capacidad máxima del tambor - Longitud optativa del cable62 m
- Tamaño del casquillo del cable - Diámetro exterior60 mm
- Tamaño del casquillo del cable - Longitud70 mm
- Espacio libre sobre el suelo*459 mm
- Entrevía de cadena2250 mm
- Ancho: sin muñones: zapata estándar2870 mm
- Ancho: sobre muñones3310 mm
- Altura: cabina FOPS*3820 mm
- Altura: parte superior del tubo de escape vertical*3876 mm
- Altura: techo/ROPS*4000 mm
- Altura de la barra de tiro (centro de la horquilla)*763 mm
- Longitud, cadena sobre el suelo3470 mm
- Longitud total: tractor básico4910 mm
- Longitud: tractor básico: con barra de tiro5242 mm
- Longitud: tractor básico: con cabrestante5545 mm
- Longitud: con hoja SU**6601 mm
- Longitud: con hoja universal6967 mm
- Longitud: con desgarrador de vástago sencillo6529 mm
- Longitud: con desgarrador de vástago múltiple6538 mm
- Longitud total: hoja SU/desgarrador SS8219 mm
- Potencia del motor: neta SAEJ1349/ISO9249452 hp
- Calibre5.7 pulg³
- Carrera7.2 pulg
- Cilindrada1106 pulg³
- Potencia del motor: bruta SAE J1995487 hp
- Potencia del motor: ISO 14396479 hp
- Calibre5.7 pulg³
- Carrera7.2 pulg³
- Cilindrada1106 pulg³
- Potencia del motor: bruta SAE J1995477 hp
- Potencia del motor: ISO 14396468 hp
- Potencia del motor: neta SAEJ1349/ISO9249440 hp
- Tanque de combustible (llenado por salpicadura)254 gal (EE.UU.)
- Tanque de DEF (solo Tier 4)9.5 gal (EE.UU.)
- Tanque de combustible (llenado rápido)248 gal (EE.UU.)
- Sistema de enfriamiento21 gal (EE.UU.)
- Cárter del motor*10 gal (EE.UU.)
- Tren de fuerza40 gal (EE.UU.)
- Mando final (cada uno)4 gal (EE.UU.)
- Bastidores de los rodillos (cada uno)12 gal (EE.UU.)
- Aceite del eje pivote8 gal (EE.UU.)
- Tanque del sistema hidráulico24 gal (EE.UU.)
- Peso en orden de trabajo110225 lb
- Peso de envío84373 lb
- Rendimiento de la bomba: dirección96 gal/min
- Bomba del ventilador21 gal/min
- Flujo del cilindro de inclinación: flujo del extremo de varilla53 gal/min
- Flujo del cilindro de inclinación: flujo de la parte delantera53 gal/min
- Ajuste de la válvula de alivio del cilindro de levantamiento3800 lbf/pulg²
- Ajuste de la válvula de alivio del cilindro de inclinación2799 lb/pulg²
- Desgarrador: levantamiento: ajuste de la válvula de alivio3800 lb/pulg²
- Desgarrador: paso: ajuste de la válvula de alivio3800 lb/pulg²
- Sistema de dirección: presión5874 lb/pulg²
- Capacidad del tanque24 gal/min
- Ancho: zapata24 pulg
- Altura de la garra3.3 pulg
- Paso9.4 pulg
- Espacio libre sobre el suelo18.1 pulg
- Entrevía de cadena88.6 pulg
- Longitud, cadena sobre el suelo136.6 pulg
- Área de contacto con el suelo45.6 pie²
- Diámetro del freno15.5 pulg
- Avance 1.02.2 milla/h
- Avance 2.03.9 milla/h
- Avance 3.06.8 milla/h
- Retroceso 1.02.7 milla/h
- Retroceso 2.04.8 milla/h
- Retroceso 3.08.4 milla/h
- Capacidad de la hoja (SAE J1265)17.8 yd³
- Ancho de la hoja (sobre las cantoneras)171.3 pulg
- Altura de la hoja76.1 pulg
- Profundidad máxima de excavación23.9 pulg
- Espacio libre sobre el suelo en levantamiento máximo56 pulg
- Inclinación máxima37 pulg
- Peso de la hoja10587 lb
- Peso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)110205 lb
- Capacidad de la hoja (SAE J1265)21.7 yd³
- Ancho de la hoja (sobre las cantoneras)184.3 pulg
- Altura de la hoja76.1 pulg
- Profundidad máxima de excavación23.9 pulg
- Espacio libre sobre el suelo en levantamiento máximo56 pulg
- Inclinación máxima39.9 pulg
- Peso de la hoja12016 lb
- Peso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)111362 lb
- Fuerza de penetración máxima* (vertical del vástago)35520 lbf
- Máxima profundidad de penetración (punta estándar)48.5 pulg
- Fuerza de dislocación74637 lbf
- Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior34.7 pulg
- Peso10701 lb
- Peso en orden de trabajo total* (con hoja SU y el desgarrador indicado)110205 lb
- Fuerza de penetración máxima* (vertical del vástago)38667 lbf
- Máxima profundidad de penetración (punta estándar)68 pulg
- Fuerza de dislocación74412 lbf
- Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior32.2 pulg
- Peso10981 lb
- Peso en orden de trabajo total* (con hoja SU y el desgarrador indicado)110485 lb
- Fuerza de penetración máxima: vertical del vástago34621 lbf
- Máxima penetración: punta estándar31.4 pulg
- Fuerza de dislocación: desgarrador de vástagos múltiples con un diente81156 lbf
- Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior34.6 pulg
- Peso12136 lb
- Peso en orden de trabajo total*: (con hoja SU y desgarrador)111739 lb
- Peso*3950 lb
- Capacidad de aceite4 gal (EE.UU.)
- Ancho del tambor12.6 pulg
- Diámetro del cable - Recomendado1.13 pulg
- Diámetro del cable - Optativo1.25 pie
- Capacidad máxima del tambor - Longitud recomendada del cable257 pulg
- Capacidad máxima del tambor - Longitud optativa del cable204 pie
- Tamaño del casquillo del cable - Diámetro exterior2.4 pulg
- Tamaño del casquillo del cable - Longitud2.8 pulg
- Espacio libre sobre el suelo*18.1 pulg
- Entrevía de cadena88.6 pulg
- Ancho: sin muñones: zapata estándar113 pulg
- Ancho: sobre muñones130.3 pulg
- Altura: cabina FOPS*150.4 pulg
- Altura: parte superior del tubo de escape vertical*152.6 pulg
- Altura: techo/ROPS*157.5 pulg
- Altura de la barra de tiro (centro de la horquilla)*30 pulg
- Longitud, cadena sobre el suelo136.6 pulg
- Longitud total: tractor básico193.3 pulg
- Longitud: tractor básico: con barra de tiro206.4 pulg
- Longitud: tractor básico: con cabrestante218.3 pulg
- Longitud: con hoja SU**259.9 pulg
- Longitud: con hoja universal274.3 pulg
- Longitud: con desgarrador de vástago sencillo257 pulg
- Longitud: con desgarrador de vástago múltiple257.4 pulg
- Longitud total: hoja SU/desgarrador SS323.6 pulg

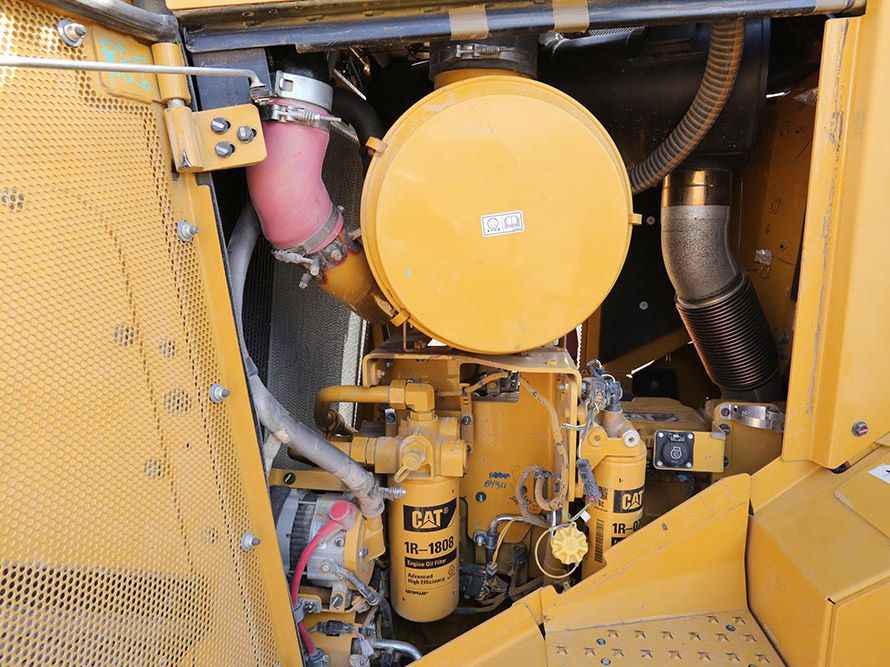

- Modelo de motorCat® C18
- EmisionesEquivalente a Tier 2 o Tier 3 de la EPA de EE.UU.
- Nota (1)Todas las clasificaciones de motor corresponden a una velocidad de 1.750 rpm.
- Nota (2)No se requiere reducción de potencia hasta una altitud de 4.267 m (14.000').
- Modelo de motorCat® C18
- EmisionesTier 4 de la EPA de EE.UU./Stage V de la Unión Europea
- Nota (1)Todas las clasificaciones de motor corresponden a una velocidad de 1.750 rpm.
- Nota (2)No se requiere reducción de potencia hasta 2.499 m (8.200').
- Nota
* Con filtros de aceite.
- Nota 2Se aceptan mezclas de biodiésel de hasta B20 (un 20% de mezcla por volumen) cuando se mezclan con ULSD de 15ppm (mg/kg) de azufre o menos. El combustible B20 debe cumplir las especificaciones de ASTM D7467; la mezcla de biodiesel debe cumplir las especificaciones de biodiesel Cat, ASTM D6751 o EN 14214. Se requieren aceites Cat DEO-ULS™ o aquellos que cumplan la especificación Cat ECF-3, API CJ-4 y ACEA E9. Consulte su OMM (Operator Maintenance Manual, Manual de Mantenimiento del Operador) a fin de conocer más recomendaciones de combustible para las máquinas específicas.
- Nota 3En todos los motores diésel para uso fuera de carretera Tier 4 final se deben utilizar solo combustibles diésel de contenido ultrabajo de azufre (ULSD, Ultra Low Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos.
- Nota 4El Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid) utilizado en los sistemas de Reducción Catalítica Selectiva (SCR, Selective Catalytic Reduction) de Cat debe cumplir con los requisitos que se detallan en el estándar 22241 de la Organización Internacional de Estandarización (ISO, International Organization for Standardization).
- Nota (1)El peso en orden de trabajo del modelo D9 incluye controles hidráulicos, cilindro de inclinación de la hoja, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, hoja SU, desgarrador de vástago sencillo, zapatas de servicio extremo de 610 mm (24") y operador.
- Nota (2)El peso en orden de trabajo del D9 incluye el chasis base de la máquina con cabina, el eje pivote, los bastidores de rodillos, la cadena y ROPS.
- Tipo de bombaPistón engranado al volante
- Nota (1)El rendimiento de la bomba de la dirección se midió a 1.750 rpm del motor y 30.000 kPa (4.350 lb/pulg²).
- Nota (2)El rendimiento de la bomba del implemento se midió a 1.750 rpm del motor y 20.000 kPa (2.900 lb/pulg²).
- Nota (3)El rendimiento de la bomba del ventilador se mide a 1.750 rpm del motor y 17.000 kPa (2.470 lb/pulg²)
- Tipo de zapataServicio extremo
- Zapatas por lado43
- Rodillos inferiores por lado8
- Cantidad de rodillos superiores1 por lado (optativo)
- Tipo de direcciónDiferencial
- Tipo de frenosDisco sumergido en aceite aplicado por resorte
- Cantidad de frenos8
- Aire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 2,1 kg de refrigerante, que tiene un equivalente de CO2 de 3,003 toneladas métricas.
- ROPSLa Estructura de Protección en Caso de Vuelcos (ROPS, Rollover Protective Structure) cumple con los criterios de la norma ISO 3471:2008.
- FOPSLa Estructura de Protección Contra la Caída de Objetos (FOPS, Falling Objects Protective Structure) cumple con los criterios de la norma ISO 3449:2005 LEVEL II.
- RuidoEl nivel promedio de potencia acústica dinámica en los oídos del espectador cuando se utiliza la norma ISO 6395:2008 para medir el valor de una máquina es de 116 dB(A). La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor. El nivel de ruido puede variar a diferentes velocidades del ventilador de enfriamiento del motor. NOTA: La incertidumbre del nivel de potencia acústica dinámica es de +/-2 dB(A).
- Ruido (1)El nivel promedio de presión acústica dinámica en los oídos del operador cuando se utiliza la norma ISO6396:2008 para medir el valor en una cabina cerrada es de 78 dB(A). La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor. El nivel de ruido puede variar a diferentes velocidades del ventilador de enfriamiento del motor. La cabina se instaló correctamente y tuvo un mantenimiento adecuado. La medición se llevó a cabo con las puertas y las ventanas de la cabina cerradas. NOTA: La incertidumbre del nivel de presión acústica dinámica en los oídos del operador es de +/-2 dB(A).
- Ruido (2)Es posible que se requiera protección para los oídos si se opera con una estación del operador abierta durante períodos prolongados, en ambientes con altos niveles de ruido o con una cabina que no haya recibido un mantenimiento apropiado.
- TipoServotransmisión planetaria
- Nota
* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- Nota
* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- Cantidad de portavástagos1
- Nota
* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- Cantidad de portavástagos1
- Nota
* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- Cantidad de portavástagos3
- Nota
* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- Modelo del cabrestantePA 140VS
- Nota
* El peso mostrado corresponde solo al cabrestante base. No incluye la configuración de montaje, la configuración de control, el aceite o el cable. Con contrapeso: 3.700kg (8.150lb).
- Nota (2)Velocidad variable, impulsado hidráulicamente, sistema de frenado doble, guíacables de tres rodillos.
- Nota (1)*Incluye la altura de la garra para dimensiones totales en superficies duras.
