ESPECIFICACIONES
Potencia del motor - Neta SAE J1349/ISO 9249** - Avance602 hp
Potencia del motor: bruta SAEJ1995* (avance)631 hp
Potencia del motor - Bruta SAE J1995* - Retroceso766 hp
Potencia del motor - ISO 14396* - Avance620 hp
INFORMACIÓN GENERAL

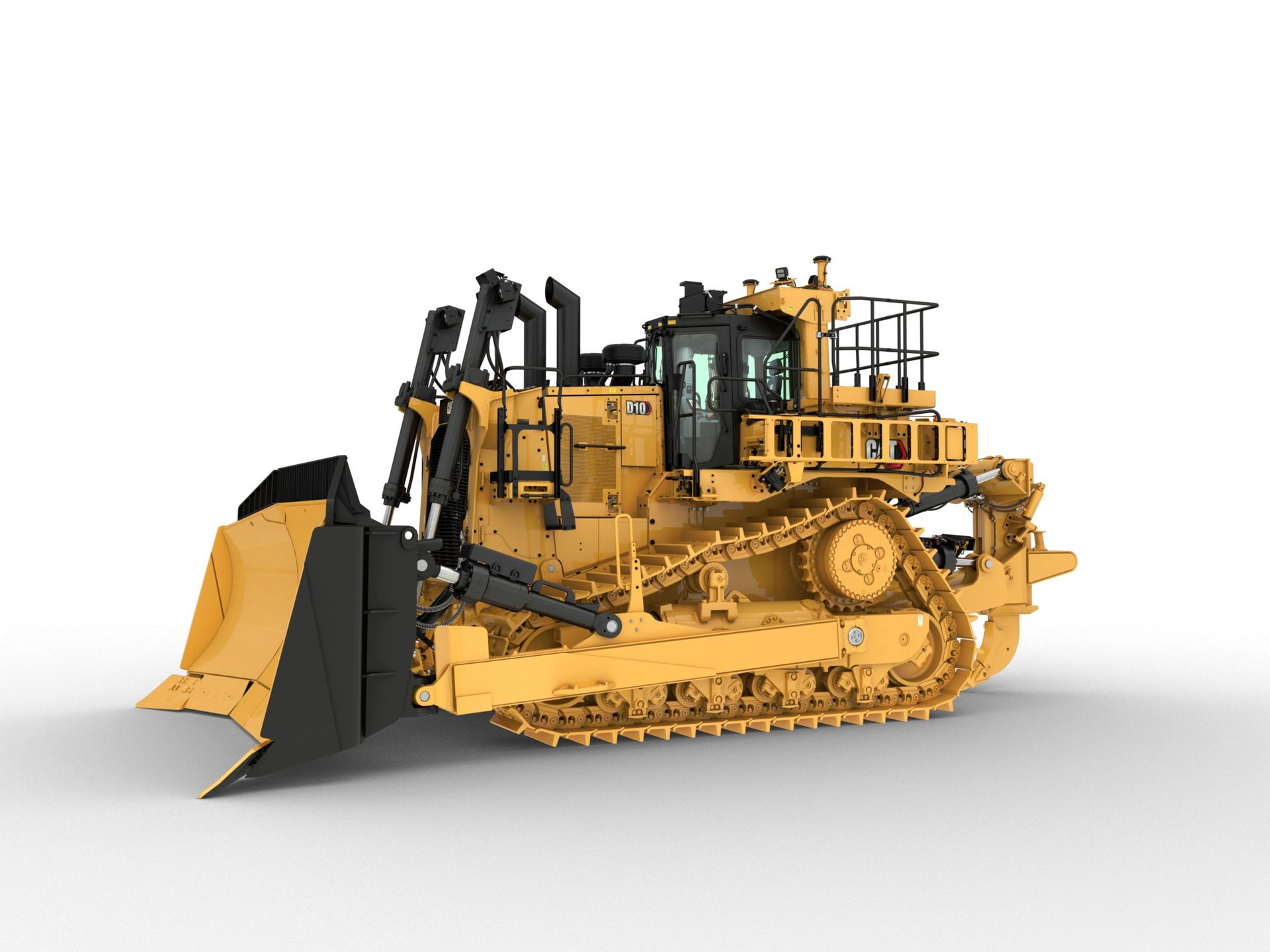

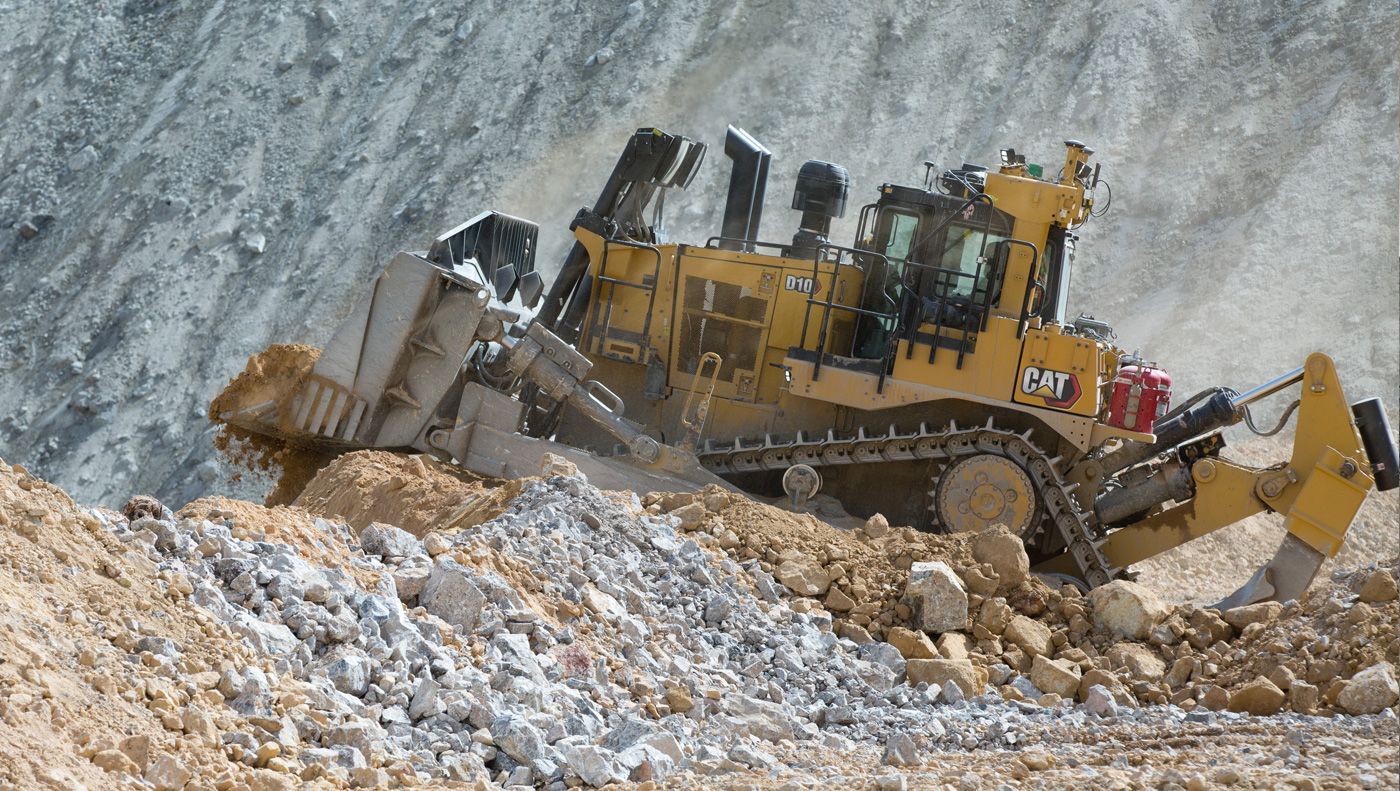

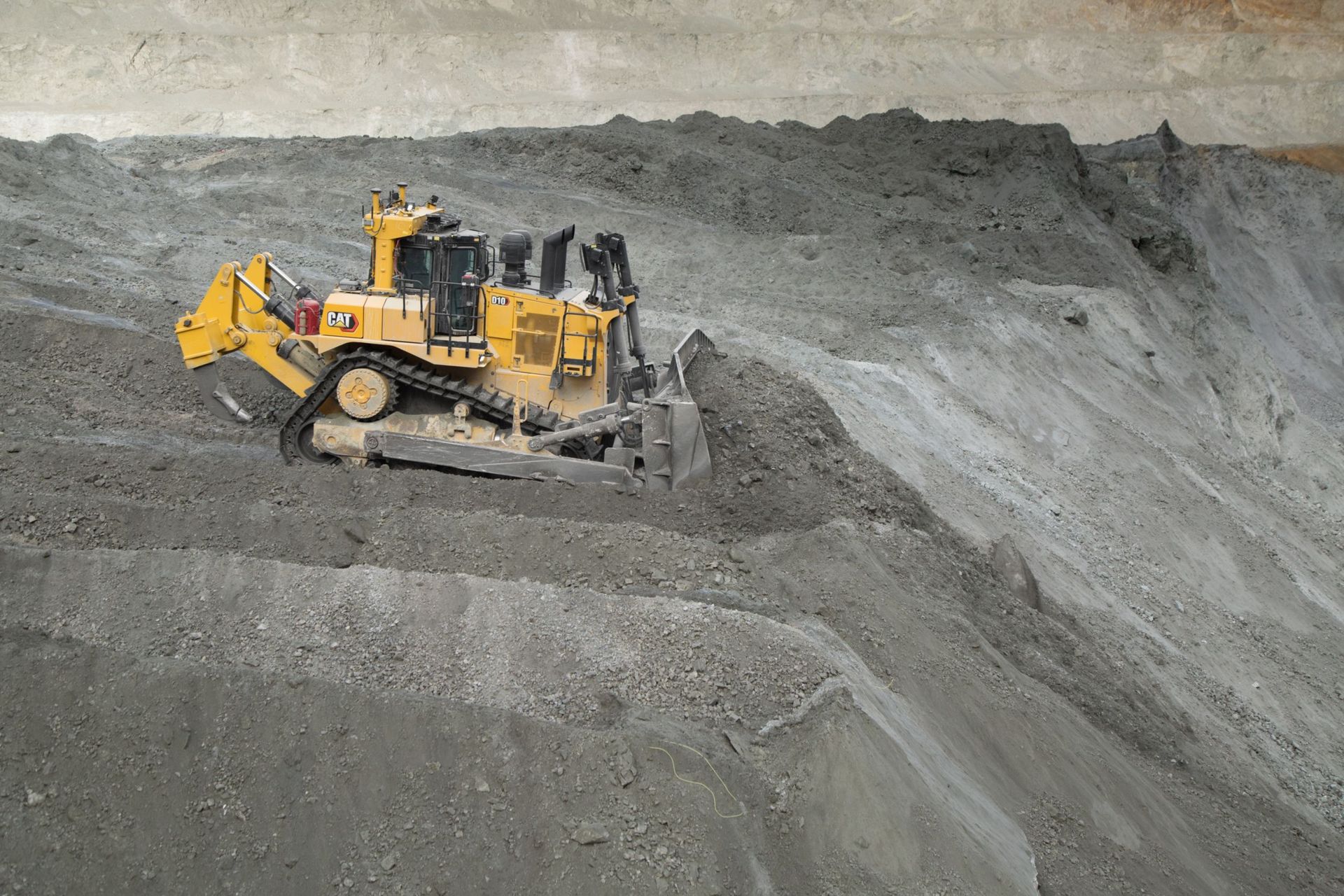

El Tractor Topador Cat® D10 tiene un diseño innovador y fue desarrollado por un equipo de expertos centrado en un enfoque de diseño que incorpora comentarios del campo con tecnologías líderes en la industria para ofrecer un tractor topador que continúa mejorando con cada nuevo modelo. El nuevo D10 no es la excepción. Es más eficiente, por lo que consume menos combustible. Es más fácil de mantener, por lo que tendrá menos tiempo de inactividad. Es más duradero, por lo que gastará menos durante su vida útil. Y es más productivo, por lo que dedicará menos tiempo a aumentar la rentabilidad de sus resultados.
INFORMACIÓN GENERAL
El Tractor Topador Cat® D10 tiene un diseño innovador y fue desarrollado por un equipo de expertos centrado en un enfoque de diseño que incorpora comentarios del campo con tecnologías líderes en la industria para ofrecer un tractor topador que continúa mejorando con cada nuevo modelo. El nuevo D10 no es la excepción. Es más eficiente, por lo que consume menos combustible. Es más fácil de mantener, por lo que tendrá menos tiempo de inactividad. Es más duradero, por lo que gastará menos durante su vida útil. Y es más productivo, por lo que dedicará menos tiempo a aumentar la rentabilidad de sus resultados.
- Potencia del motor - Neta SAE J1349/ISO 9249** - Avance449 kW
- Potencia del motor: bruta SAEJ1995* (avance)471 kW
- Potencia del motor - Bruta SAE J1995* - Retroceso571 kW
- Potencia del motor - ISO 14396* - Avance462 kW
- Potencia del motor - ISO 14396* - Retroceso563 kW
- Potencia del motor - Neta SAE J1349/ISO 9249** - Retroceso564 kW
- Cilindrada27 L
- Carrera152 mm
- Calibre137 mm
- Potencia del motor - Neta SAE J1349/ISO 9249** - Avance450 kW
- Potencia del motor - Neta SAE J1349/ISO 9249** - Retroceso538 kW
- Potencia del motor: bruta SAEJ1995* (avance)471 kW
- Potencia del motor - Bruta SAE J1995* - Retroceso571 kW
- Potencia del motor - ISO 14396* - Avance464 kW
- Potencia del motor - ISO 14396* - Retroceso564 kW
- Cilindrada27 L
- Calibre137 mm
- Carrera152 mm
- Tanque de combustible (volumen aprovechable)1224 L
- Tanque de combustible: volumen total1269 L
- Llenado del sistema de enfriamiento – Motor Tier 4 final175 L
- Sumidero del cárter del motor103 L
- Tren de fuerza - Volumen total308 L
- Tren de fuerza: volumen de llenado283 L
- Mando final (cada uno)46 L
- Bastidores de los rodillos inferiores (cada uno)64 L
- Aceite del eje pivote36 L
- Tanque del sistema hidráulico122 L
- Peso en orden de trabajo70256 kg
- Peso de envío50684 kg
- Rendimiento de la bomba: implemento424 L/min
- Bomba del ventilador82 L/min
- Flujo del cilindro de inclinación: flujo del extremo de varilla424 L/min
- Flujo del cilindro de inclinación: flujo de la parte delantera240 L/min
- Ajuste de la válvula de alivio del cilindro de levantamiento28000 kPa
- Ajuste de la válvula de alivio del cilindro de inclinación26700 kPa
- Desgarrador: levantamiento: ajuste de la válvula de alivio28000 kPa
- Desgarrador: paso: ajuste de la válvula de alivio28000 kPa
- Capacidad del tanque122 L
- Tamaño del cilindro - Levantamiento de la hoja - Calibre140 mm
- Tamaño del cilindro - Inclinación de la hoja - Calibre210 mm
- Tamaño del cilindro - Levantamiento del vástago del desgarrador - Calibre209.6 mm
- Tamaño del cilindro - Ángulo del vástago del desgarrador - Calibre180 mm
- Tamaño del cilindro - Levantamiento de la hoja - Carrera1653 mm
- Tamaño del cilindro - Inclinación de la hoja - Carrera241 mm
- Tamaño del cilindro - Levantamiento del vástago del desgarrador - Carrera535 mm
- Tamaño del cilindro - Ángulo del vástago del desgarrador - Carrera660 mm
- Ancho: zapata610 mm
- Altura de la garra93 mm
- Paso260 mm
- Espacio libre sobre el suelo725 mm
- Entrevía de cadena2550 mm
- Longitud, cadena sobre el suelo3880 mm
- Área de contacto con el suelo4.74 m²
- Diámetro del freno392 mm
- Avance 1.04 km/h
- Avance 1.55.4 km/h
- Avance 2.07.2 km/h
- Avance 2.59.6 km/h
- Avance 3.012.5 km/h
- Retroceso 1.05.2 km/h
- Retroceso 1.56.7 km/h
- Retroceso 2.09 km/h
- Retroceso 2.512.1 km/h
- Retroceso 3.015.7 km/h
- Diámetro del embrague de transmisión431.8 mm
- Espacio libre sobre el suelo*725 mm
- Entrevía de cadena2550 mm
- Ancho sin muñones: 610 mm/24" ES3311 mm
- Ancho: sobre muñones3759 mm
- Altura: cabina FOPS*4134 mm
- Altura: parte superior del tubo de escape vertical*4356 mm
- Altura: techo/ROPS*4406 mm
- Longitud, cadena sobre el suelo3880 mm
- Longitud total: tractor básico5324 mm
- Longitud: con hoja SU7416 mm
- Longitud: con hoja universal7750 mm
- Longitud: con desgarrador de vástago sencillo7081 mm
- Longitud: con desgarrador de vástago múltiple7241 mm
- Longitud total: hoja SU/desgarrador SS9158 mm
- 10SU ABR - Capacidad (SAE J1265)18.5 m³
- 10SU ABR - Ancho (sobre las cantoneras)4940 mm
- 10SU ABR - Altura2120 mm
- 10SU ABR - Profundidad de excavación - Inclinación de la hoja: totalmente inclinada hacia atrás (transporte)507.47 mm
- 10SU ABR - Profundidad de excavación - Inclinación de la hoja: nominal640.87 mm
- 10SU ABR - Profundidad de excavación - Inclinación de la hoja: totalmente inclinada hacia adelante (esparcimiento)764.12 mm
- 10SU ABR - Espacio libre sobre el suelo - Inclinación de la hoja: totalmente inclinada hacia atrás (transporte)1680 mm
- 10SU ABR - Espacio libre sobre el suelo - Inclinación de la hoja: totalmente inclinada hacia adelante (esparcimiento)1368 mm
- 10SU ABR - Espacio libre sobre el suelo - Inclinación máxima izquierda1430 mm
- 10SU ABR - Espacio libre sobre el suelo - Inclinación máxima derecha1430 mm
- 10U ABR - Capacidad (SAE J1265)22 m³
- 10U ABR - Ancho (sobre las cantoneras)5260 mm
- 10U ABR - Altura2120 mm
- 10U ABR - Profundidad de excavación - Inclinación de la hoja: totalmente inclinada hacia atrás (transporte)507.5 mm
- 10U ABR - Profundidad de excavación - Inclinación de la hoja: nominal640.9 mm
- 10U ABR - Profundidad de excavación - Inclinación de la hoja: totalmente inclinada hacia adelante (esparcimiento)764.1 mm
- 10U ABR - Espacio libre sobre el suelo - Inclinación de la hoja: totalmente inclinada hacia atrás (transporte)1680 mm
- 10U ABR - Espacio libre sobre el suelo - Inclinación de la hoja: totalmente inclinada hacia adelante (esparcimiento)1368 mm
- 10U ABR - Espacio libre sobre el suelo - Inclinación máxima izquierda1545 mm
- 10U ABR - Espacio libre sobre el suelo - Inclinación máxima derecha1545 mm
- 10U ABR - Pesos - Peso de la hoja*10698 kg
- 10U ABR - Pesos - Peso en orden de trabajo total** (con hoja y desgarrador SS)70256 kg
- Fuerza de penetración máxima* (vertical del vástago)219 kN
- Máxima profundidad de penetración (punta estándar)1504 mm
- Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior912 mm
- Peso6445 kg
- Fuerza de penetración máxima* (vertical del vástago)236 kN
- Máxima profundidad de penetración (punta estándar)1988 mm
- Peso6599 kg
- Potencia del motor - Neta SAE J1349/ISO 9249** - Avance602 hp
- Potencia del motor: bruta SAEJ1995* (avance)631 hp
- Potencia del motor - Bruta SAE J1995* - Retroceso766 hp
- Potencia del motor - ISO 14396* - Avance620 hp
- Potencia del motor - ISO 14396* - Retroceso754 hp
- Potencia del motor - Neta SAE J1349/ISO 9249** - Retroceso756 hp
- Cilindrada1648 pulg³
- Carrera6 pulg
- Calibre5.4 pulg
- Potencia del motor - Neta SAE J1349/ISO 9249** - Avance603 hp
- Potencia del motor - Neta SAE J1349/ISO 9249** - Retroceso722 hp
- Potencia del motor: bruta SAEJ1995* (avance)631 hp
- Potencia del motor - Bruta SAE J1995* - Retroceso766 hp
- Potencia del motor - ISO 14396* - Avance622 hp
- Potencia del motor - ISO 14396* - Retroceso756 hp
- Cilindrada1648 pulg³
- Calibre5.4 pulg
- Carrera6 pulg
- Tanque de combustible (volumen aprovechable)323.3 gal (EE.UU.)
- Tanque de combustible: volumen total335.2 gal (EE.UU.)
- Llenado del sistema de enfriamiento – Motor Tier 4 final46.2 gal (EE.UU.)
- Sumidero del cárter del motor27.2 gal (EE.UU.)
- Tren de fuerza - Volumen total81.4 gal (EE.UU.)
- Tren de fuerza: volumen de llenado74.8 gal (EE.UU.)
- Mando final (cada uno)12.2 gal (EE.UU.)
- Bastidores de los rodillos inferiores (cada uno)16.9 gal (EE.UU.)
- Aceite del eje pivote9.5 gal (EE.UU.)
- Tanque del sistema hidráulico32.2 gal (EE.UU.)
- Peso en orden de trabajo154888 lb
- Peso de envío111739 lb
- Rendimiento de la bomba: implemento112 gal/min
- Bomba del ventilador21.7 gal/min
- Flujo del cilindro de inclinación: flujo del extremo de varilla112 gal/min
- Flujo del cilindro de inclinación: flujo de la parte delantera63.4 gal/min
- Ajuste de la válvula de alivio del cilindro de levantamiento4061.1 lb/pulg²
- Ajuste de la válvula de alivio del cilindro de inclinación3872.5 lb/pulg²
- Desgarrador: levantamiento: ajuste de la válvula de alivio4061.1 lb/pulg²
- Desgarrador: paso: ajuste de la válvula de alivio4061.1 lb/pulg²
- Capacidad del tanque32.2 gal (EE.UU.)
- Tamaño del cilindro - Levantamiento de la hoja - Calibre5.5 pulg
- Tamaño del cilindro - Inclinación de la hoja - Calibre8.3 pulg
- Tamaño del cilindro - Levantamiento del vástago del desgarrador - Calibre8.3 pulg
- Tamaño del cilindro - Ángulo del vástago del desgarrador - Calibre7.1 pulg
- Tamaño del cilindro - Levantamiento de la hoja - Carrera65.1 pulg
- Tamaño del cilindro - Inclinación de la hoja - Carrera9.5 pulg
- Tamaño del cilindro - Levantamiento del vástago del desgarrador - Carrera21.1 pulg
- Tamaño del cilindro - Ángulo del vástago del desgarrador - Carrera26 pulg
- Ancho: zapata24 pulg
- Altura de la garra3.7 pulg
- Paso10.2 pulg
- Espacio libre sobre el suelo28.5 pulg
- Entrevía de cadena100.4 pulg
- Longitud, cadena sobre el suelo152.8 pulg
- Área de contacto con el suelo7347 pulg²
- Diámetro del freno15.4 pulg
- Avance 1.02.5 milla/h
- Avance 1.53.4 milla/h
- Avance 2.04.5 milla/h
- Avance 2.56 milla/h
- Avance 3.07.8 milla/h
- Retroceso 1.03.2 milla/h
- Retroceso 1.54.2 milla/h
- Retroceso 2.05.6 milla/h
- Retroceso 2.57.5 milla/h
- Retroceso 3.09.8 milla/h
- Diámetro del embrague de transmisión17 pulg
- Espacio libre sobre el suelo*28.5 pulg
- Entrevía de cadena100.4 pulg
- Ancho sin muñones: 610 mm/24" ES130.4 pulg
- Ancho: sobre muñones148 pulg
- Altura: cabina FOPS*162.8 pulg
- Altura: parte superior del tubo de escape vertical*171.5 pulg
- Altura: techo/ROPS*173.5 pulg
- Longitud, cadena sobre el suelo152.8 pulg
- Longitud total: tractor básico209.6 pulg
- Longitud: con hoja SU292 pulg
- Longitud: con hoja universal305.1 pulg
- Longitud: con desgarrador de vástago sencillo278.8 pulg
- Longitud: con desgarrador de vástago múltiple285.1 pulg
- Longitud total: hoja SU/desgarrador SS360.6 pulg
- 10SU ABR - Capacidad (SAE J1265)24.2 yd³
- 10SU ABR - Ancho (sobre las cantoneras)194.5 pulg
- 10SU ABR - Altura83.5 pulg
- 10SU ABR - Profundidad de excavación - Inclinación de la hoja: totalmente inclinada hacia atrás (transporte)19.98 pulg
- 10SU ABR - Profundidad de excavación - Inclinación de la hoja: nominal25.23 pulg
- 10SU ABR - Profundidad de excavación - Inclinación de la hoja: totalmente inclinada hacia adelante (esparcimiento)30.08 pulg³
- 10SU ABR - Espacio libre sobre el suelo - Inclinación de la hoja: totalmente inclinada hacia atrás (transporte)66.14 pulg
- 10SU ABR - Espacio libre sobre el suelo - Inclinación de la hoja: totalmente inclinada hacia adelante (esparcimiento)53.86 pulg
- 10SU ABR - Espacio libre sobre el suelo - Inclinación máxima izquierda56.3 pulg
- 10SU ABR - Espacio libre sobre el suelo - Inclinación máxima derecha56.3 pulg
- 10U ABR - Capacidad (SAE J1265)28.7 yd³
- 10U ABR - Ancho (sobre las cantoneras)207.1 pulg
- 10U ABR - Altura83.5 pulg
- 10U ABR - Profundidad de excavación - Inclinación de la hoja: totalmente inclinada hacia atrás (transporte)19.98 pulg
- 10U ABR - Profundidad de excavación - Inclinación de la hoja: nominal60 pulg
- 10U ABR - Profundidad de excavación - Inclinación de la hoja: totalmente inclinada hacia adelante (esparcimiento)30.1 pulg
- 10U ABR - Espacio libre sobre el suelo - Inclinación de la hoja: totalmente inclinada hacia atrás (transporte)66.1 pulg
- 10U ABR - Espacio libre sobre el suelo - Inclinación de la hoja: totalmente inclinada hacia adelante (esparcimiento)53.9 pulg
- 10U ABR - Espacio libre sobre el suelo - Inclinación máxima izquierda60.8 pulg
- 10U ABR - Espacio libre sobre el suelo - Inclinación máxima derecha60.8 pulg
- 10U ABR - Pesos - Peso de la hoja*23585 lb
- 10U ABR - Pesos - Peso en orden de trabajo total** (con hoja y desgarrador SS)154888 lb
- Fuerza de penetración máxima* (vertical del vástago)49233 lbf
- Máxima profundidad de penetración (punta estándar)59.2 pulg
- Espacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior36 pulg
- Peso14209 lb
- Fuerza de penetración máxima* (vertical del vástago)53055 lbf
- Máxima profundidad de penetración (punta estándar)78.3 pulg
- Peso14548 lb
- Modelo de motorCat® C27
- EmisionesTier 4 final de la EPA de EE.UU./Stage V de la Unión Europea
- Nota (1)*Excluye todas las pérdidas del ventilador.
- Nota (2)Todas las clasificaciones de motor corresponden a una velocidad de 1,800 rpm.
- Nota (3)Con la clasificación equivalente a Tier 2 (en marchas de avance) se inicia la reducción de potencia a una altitud de 4.480 m (14.700').
- Nota (4)Con la clasificación equivalente a Tier 4 o Stage V de la Unión Europea (en marchas de avance) se inicia la reducción de potencia a una altitud de 4.420 m (14.500').
- Nota (5)**La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con filtro de aire, silenciador, alternador, ventilador y controles de emisiones del motor, según sea necesario para una temperatura ambiente de 25 °C.
- Modelo de motorCat® C27
- EmisionesEquivalente a Tier 2 de la EPA de EE.UU.
- Nota (1)*Excluye todas las pérdidas del ventilador.
- Nota (2)Todas las clasificaciones de motor corresponden a una velocidad de 1,800 rpm.
- Nota (3)Con la clasificación equivalente a Tier 2 (en marchas de avance) se inicia la reducción de potencia a una altitud de 4.480 m (14.700').
- Nota (4)Con la clasificación equivalente a Tier 4 o Stage V de la Unión Europea (en marchas de avance) se inicia la reducción de potencia a una altitud de 4.420 m (14.500').
- Nota (5)**La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con filtro de aire, silenciador, alternador, ventilador y controles de emisiones del motor, según sea necesario para una temperatura ambiente de 25 °C.
- Nota (1)El peso en orden de trabajo del D10 incluye refrigerante, lubricantes, tanque de combustible lleno, ROPS (Rollover Protective Structure, Estructura de Protección en Caso de Vuelcos), cabina FOPS (Falling Object Protective Structure, Estructura de Protección Contra la Caída de Objetos), hoja topadora SU ABR, inclinación doble, desgarrador de vástago individual con extractor de pasador, llenado rápido de combustible, zapatas de servicio extremo de 610 mm (24") y operador.
- Nota (2)El peso de envío del D10 incluye refrigerante, lubricantes, 10 % de combustible, cabina FOPS, llenado rápido de combustible y zapatas ES (Extreme Service, servicio extremo) de 610 mm (24").
- Tipo de bombaPistón de desplazamiento variable
- Nota (1)El rendimiento de la bomba del implemento se mide a 2.010 rpm del motor y 7.000 kPa (1.015 lb/pulg²).
- Nota (2)El rendimiento de la bomba del ventilador se mide a 2.010 rpm del motor y 26.000 kPa (3.771 lb/pulg²).
- Nota (3)Las válvulas piloto electrohidráulicas facilitan la operación de los controles del desgarrador y de la hoja topadora.
- Tipo de zapataServicio extremo (ES)
- Zapatas por lado44
- Rodillos inferiores por lado8
- Cantidad de rodillos superiores1 por lado (optativo)
- Tipo de direcciónEmbrague de dirección de discos múltiples accionado hidráulicamente
- Tipo de frenosFreno de discos múltiples accionado por resorte
- Cantidad de frenos10
- Aire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,8 kg de refrigerante, que tiene un equivalente de CO2 de 2,600 toneladas métricas.
- ROPSLa Estructura de Protección en Caso de Vuelcos (ROPS, Rollover Protective Structure) cumple con los criterios de la norma ISO 3471:2008.
- FOPSLa Estructura de Protección Contra la Caída de Objetos (FOPS) cumple con los criterios de la norma ISO 3449:2005 LEVEL II.
- RuidoNivel de presión acústica en los oídos del operador (ISO 6396:2008): 78 db(A)
- Nota
La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor. El nivel de ruido puede variar a diferentes velocidades del ventilador de enfriamiento del motor. La medición se llevó a cabo con las puertas y las ventanas de la cabina cerradas. La cabina se instaló correctamente y tuvo un mantenimiento adecuado.
- Ruido (1)Nivel de presión acústica exterior (ISO 6395:2008): 116 db(A)
- Nota (1)La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor. El nivel de ruido puede variar a diferentes velocidades del ventilador de enfriamiento del motor.
- Nota (2)Los niveles de ruido enumerados anteriormente incluyen tanto la incertidumbre de la medición como la incertidumbre debida a la variación de la producción.
- Nota (3)El paquete de insonorización disponible puede reducir el nivel de potencia acústica exterior dinámico de la máquina hasta 4 db(A) y el nivel de presión acústica dinámica en los oídos del operador hasta 2 db(A).
- TipoServotransmisión planetaria
- Nota (1)*Incluye la altura de la garra para dimensiones totales en superficies duras.
- Nota (1)Inclinación máxima izquierda y derecha para Hojas 10SU ABR y 10U ABR: 17,31°
- Nota (2)*No incluye controles hidráulicos, pero incluye cilindros de la hoja y brazos de empuje.
- Nota (3)**El peso en orden de trabajo del D10 incluye refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, hoja topadora SU ABR, inclinación doble, desgarrador de vástago individual con extractor de pasador, llenado rápido de combustible, zapatas de servicio extremo de 610 mm (24") y operador.
- Nota
El peso incluye un vástago. Se debe agregar 544 kg (1.199 lb) por cada vástago adicional.
- Nota
El peso incluye un vástago. Se debe agregar 544 kg (1.199 lb) por cada vástago adicional.
