ESPECIFICACIONES
Potencia del motor: motor Stage V de la UE, ISO 14396:2002598 hp
Potencia del motor: motor Tier 3, ISO 14396:2002581 hp
Potencia del motor: motor VR, ISO 14396:2002581 hp
Calibre5.7 pulg
INFORMACIÓN GENERAL

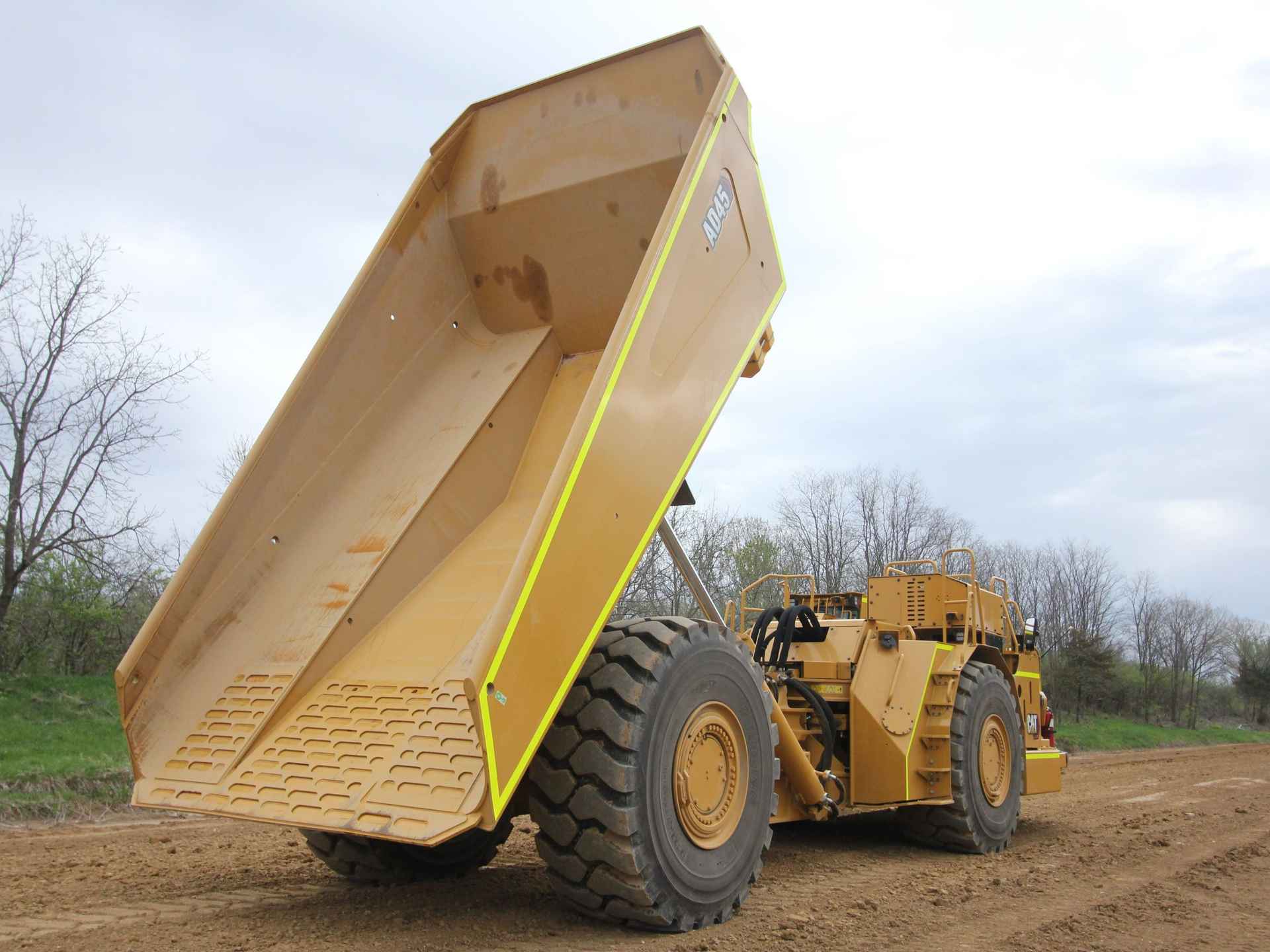

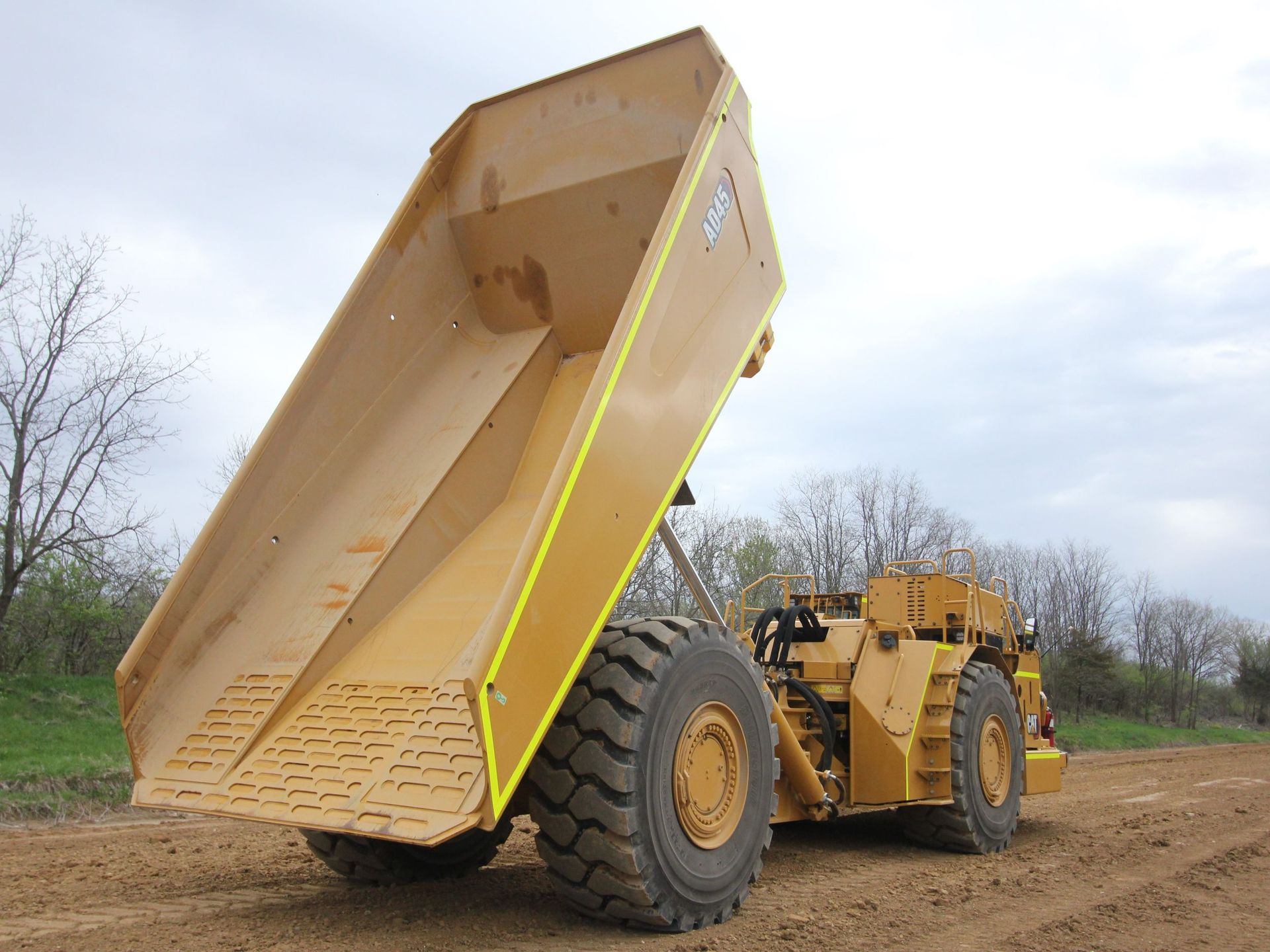

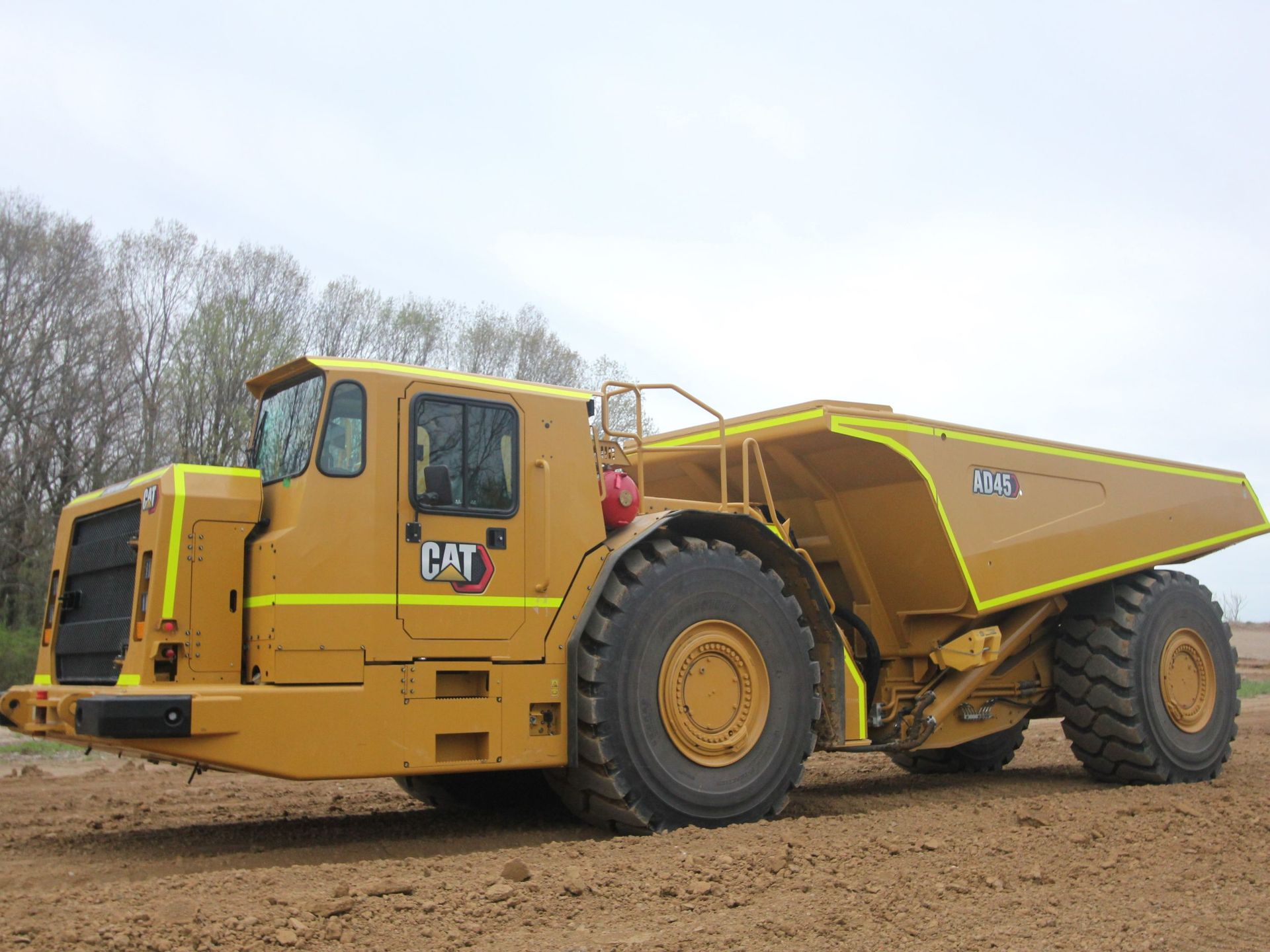

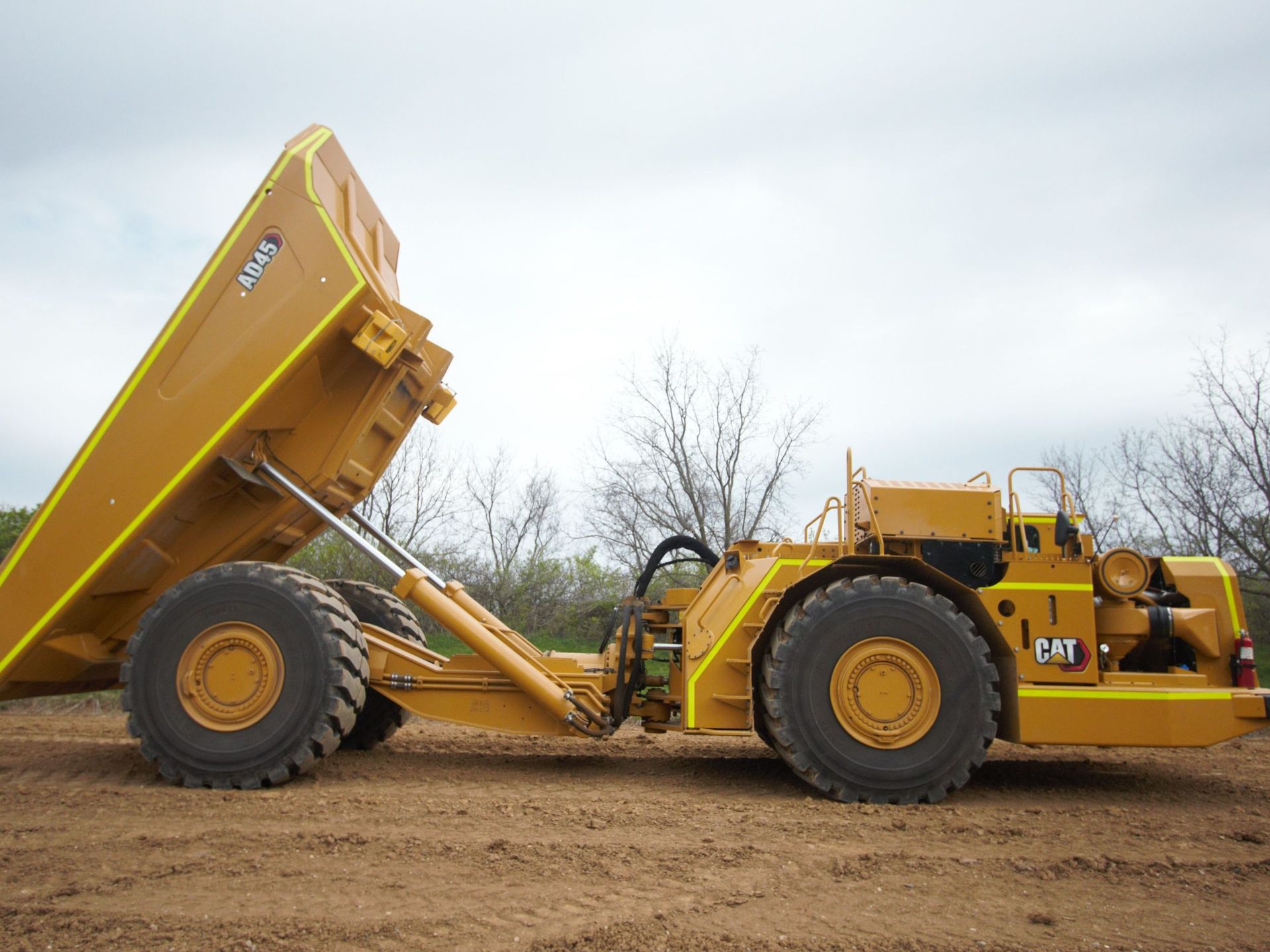

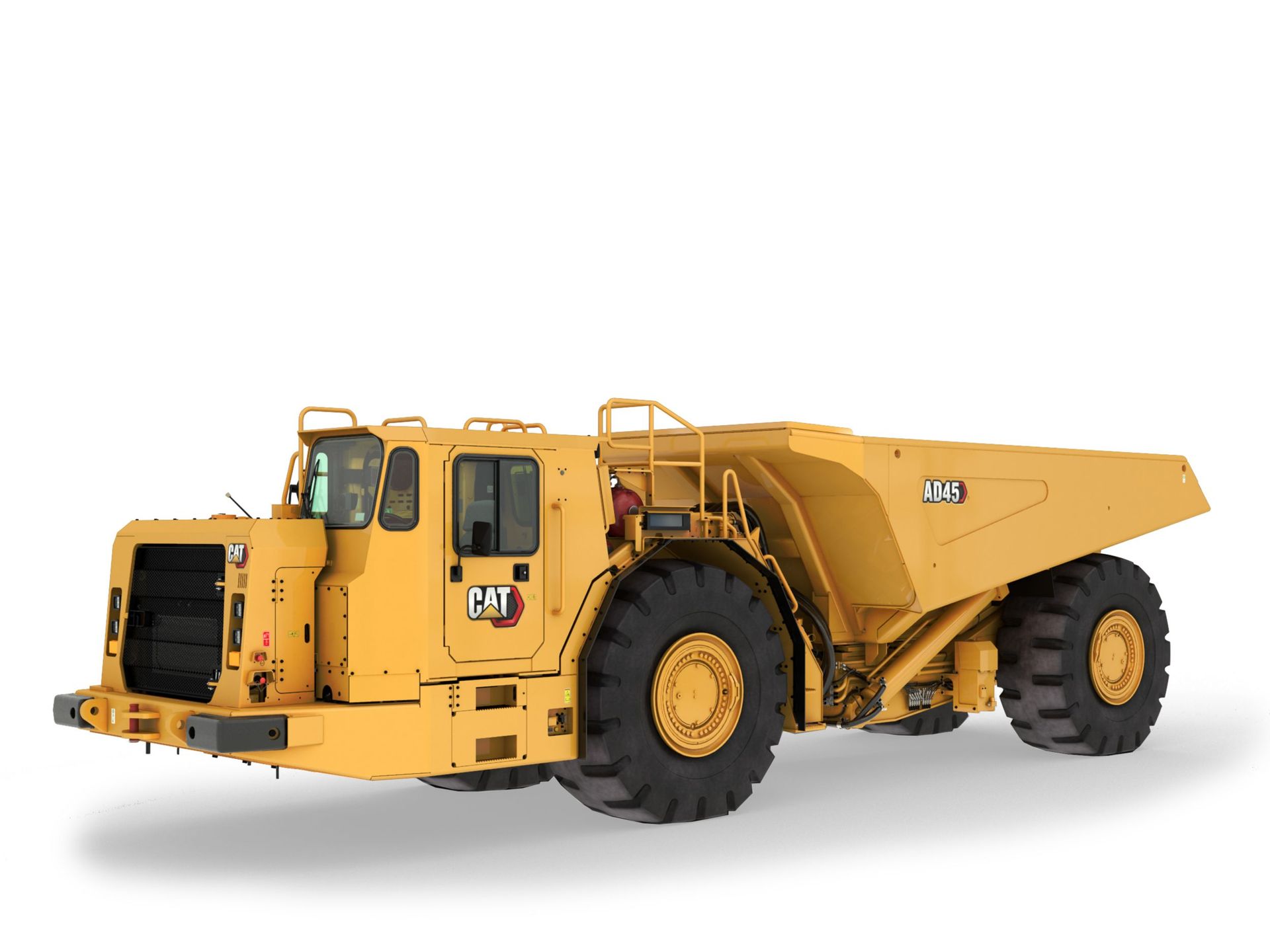

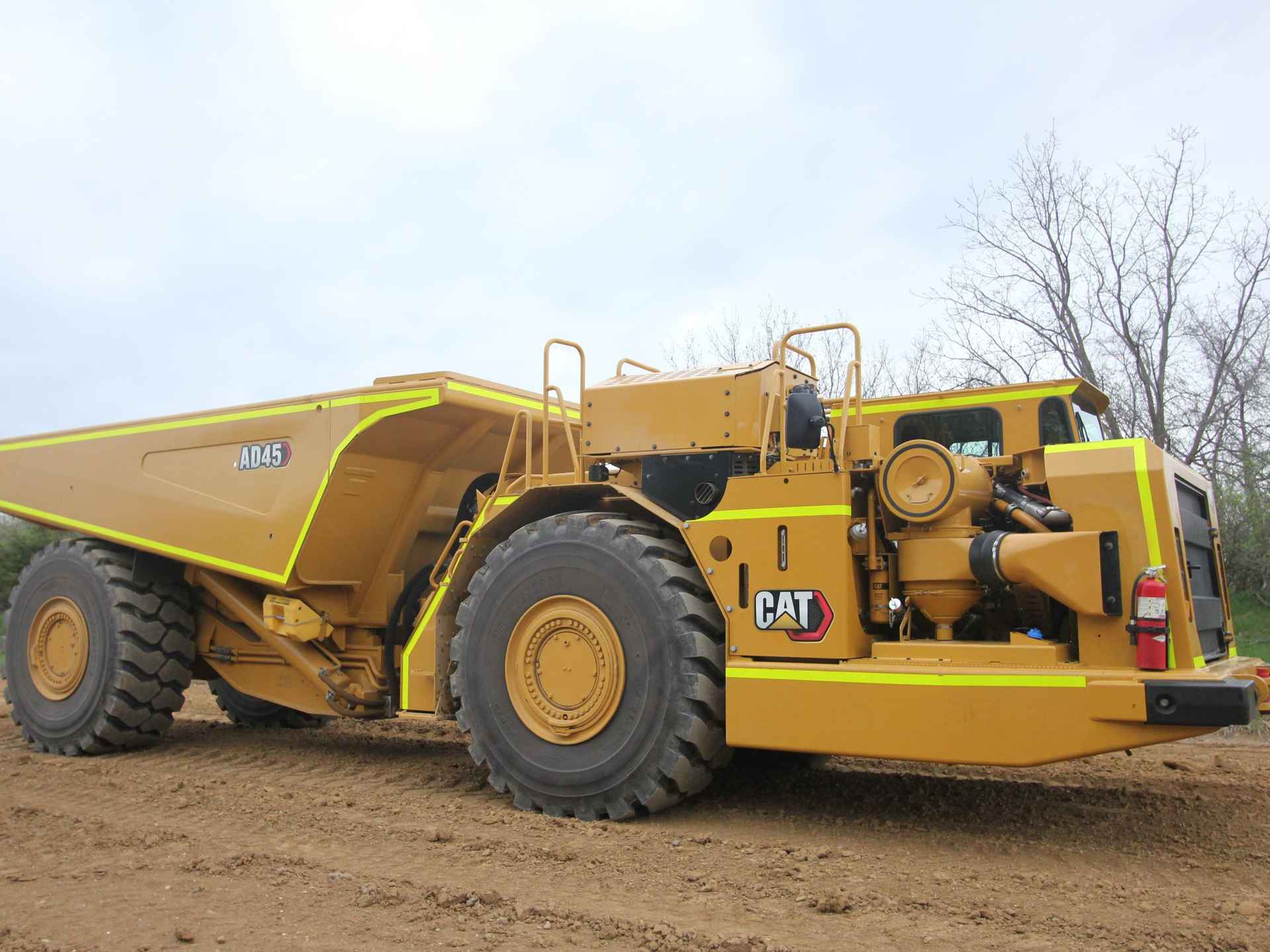

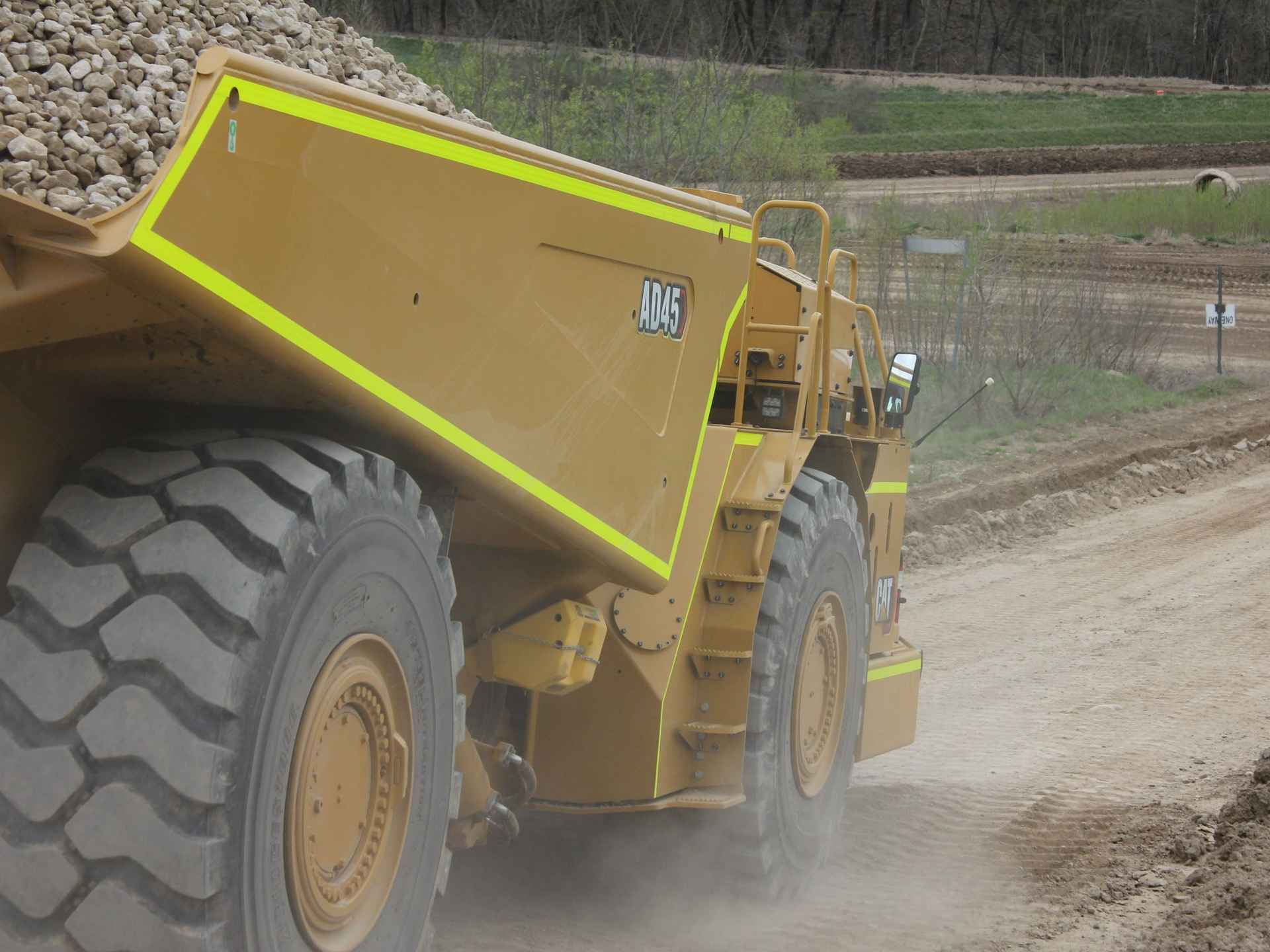

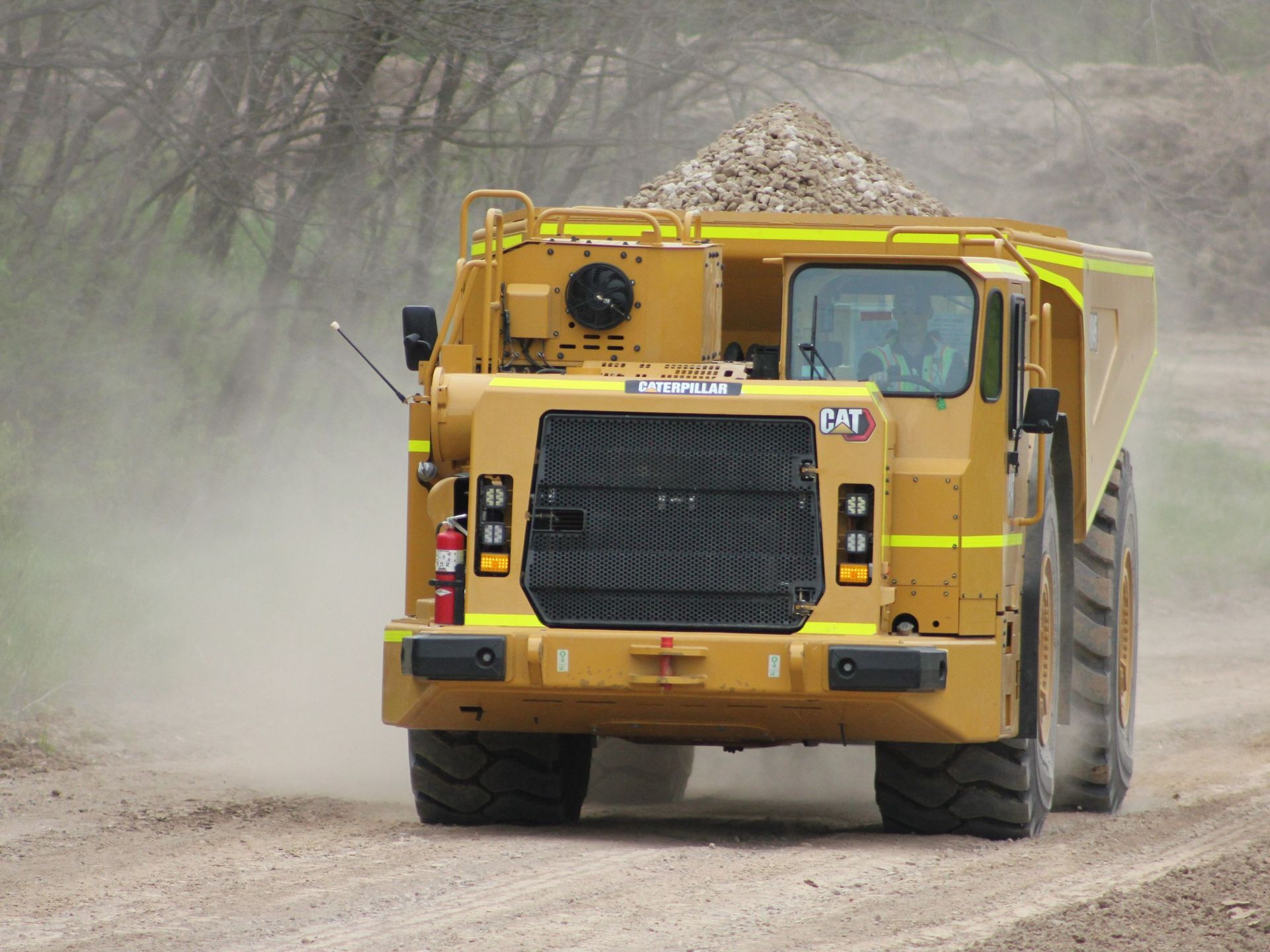

El Camión Subterráneo Cat® AD45 ofrece toda la potencia, el rendimiento y la fiabilidad que espera del AD45B, pero al modelo más reciente se suma un motor avanzado que cumple con la norma Stage V de la Unión Europea y una solución de postratamiento que cumple con las normas de emisiones más exigentes, reduce su huella de carbono y mejora la calidad del aire en su mina. Además, está disponible una solución que permite modificar el modelo anterior, el AD45B, para cumplir con las mismas exigentes normas. Esta máquina diésel ultralimpia ofrece una productividad superior gracias a su ajuste ideal con el Cargador Subterráneo Cat R1700. Además, cuenta con tecnología optimizada con funciones que mejoran la productividad, aumentan el tiempo de disponibilidad y mantiene más seguros a los operadores y al personal en el trabajo.
INFORMACIÓN GENERAL
El Camión Subterráneo Cat® AD45 ofrece toda la potencia, el rendimiento y la fiabilidad que espera del AD45B, pero al modelo más reciente se suma un motor avanzado que cumple con la norma Stage V de la Unión Europea y una solución de postratamiento que cumple con las normas de emisiones más exigentes, reduce su huella de carbono y mejora la calidad del aire en su mina. Además, está disponible una solución que permite modificar el modelo anterior, el AD45B, para cumplir con las mismas exigentes normas. Esta máquina diésel ultralimpia ofrece una productividad superior gracias a su ajuste ideal con el Cargador Subterráneo Cat R1700. Además, cuenta con tecnología optimizada con funciones que mejoran la productividad, aumentan el tiempo de disponibilidad y mantiene más seguros a los operadores y al personal en el trabajo.
- Potencia del motor: motor Stage V de la UE, ISO 14396:2002446 kW
- Potencia del motor: motor Tier 3, ISO 14396:2002433 kW
- Potencia del motor: motor VR, ISO 14396:2002433 kW
- Calibre145 mm
- Carrera183 mm
- Cilindrada18.1 L
- Capacidad de carga útil nominal45000 kg
- Peso bruto de la máquina89250 kg
- Peso de transporte (modelo del motor Stage V)43645 kg
- Peso de transporte (otros modelos de motor)42825 kg
- Peso en operación41405 kg
- Peso en operación: eje delantero29285 kg
- Peso en operación: eje trasero12120 kg
- Peso en operación + carga útil nominal86405 kg
- Peso en operación + carga útil nominal - Eje delantero40475 kg
- Peso en operación + carga útil nominal - Eje trasero45930 kg
- Peso en operación40060 kg
- Peso en operación: eje delantero27770 kg
- Peso en operación: eje trasero12290 kg
- Peso en operación + carga útil nominal85060 kg
- Peso en operación + carga útil nominal - Eje delantero38715 kg
- Peso en operación + carga útil nominal - Eje trasero46345 kg
- Avance - 17 km/h
- Avance - 29.5 km/h
- Avance - 312.9 km/h
- Avance - 417.3 km/h
- Avance - 523.5 km/h
- Avance - 631.7 km/h
- Avance - 742.4 km/h
- Retroceso - 16.8 km/h
- Retroceso - 29 km/h
- Caja del camión: 118 m³
- Caja del camión: 2 - estándar21.3 m³
- Caja del camión: 325.1 m³
- Caja expulsora22.9 m³
- Radio de espacio libre exterior*9420 mm
- Radio de espacio libre interior*5310 mm
- Cárter del motor: con filtro64 L
- Transmisión60 L
- Tanque hidráulico266 L
- Sistema de enfriamiento85 L
- Diferencial y mandos finales delanteros77 L
- Diferencial y mandos finales traseros83 L
- Tanque de combustible764 L
- Potencia del motor: motor Stage V de la UE, ISO 14396:2002598 hp
- Potencia del motor: motor Tier 3, ISO 14396:2002581 hp
- Potencia del motor: motor VR, ISO 14396:2002581 hp
- Calibre5.7 pulg
- Carrera7.2 pulg
- Cilindrada1104.53 pulg³
- Capacidad de carga útil nominal99208 lb
- Peso bruto de la máquina196765 lb
- Peso de transporte (modelo del motor Stage V)96225 lb
- Peso de transporte (otros modelos de motor)94415 lb
- Peso en operación91285 lb
- Peso en operación: eje delantero64565 lb
- Peso en operación: eje trasero26720 lb
- Peso en operación + carga útil nominal190495 lb
- Peso en operación + carga útil nominal - Eje delantero89235 lb
- Peso en operación + carga útil nominal - Eje trasero101260 lb
- Peso en operación88320 lb
- Peso en operación: eje delantero61225 lb
- Peso en operación: eje trasero27095 lb
- Peso en operación + carga útil nominal187530 lb
- Peso en operación + carga útil nominal - Eje delantero85355 lb
- Peso en operación + carga útil nominal - Eje trasero102175 lb
- Avance - 14.4 milla/h
- Avance - 25.9 milla/h
- Avance - 38 milla/h
- Avance - 410.8 milla/h
- Avance - 514.6 milla/h
- Avance - 619.7 milla/h
- Avance - 726.4 milla/h
- Retroceso - 14.2 milla/h
- Retroceso - 25.6 milla/h
- Caja del camión: 123.6 yd³
- Caja del camión: 2 - estándar27.9 yd³
- Caja del camión: 332.8 yd³
- Caja expulsora29.9 yd³
- Radio de espacio libre exterior*371 pulg
- Radio de espacio libre interior*209 pulg
- Cárter del motor: con filtro16.9 gal (EE.UU.)
- Transmisión15.9 gal (EE.UU.)
- Tanque hidráulico70.3 gal (EE.UU.)
- Sistema de enfriamiento22.5 gal (EE.UU.)
- Diferencial y mandos finales delanteros20.3 gal (EE.UU.)
- Diferencial y mandos finales traseros21.9 gal (EE.UU.)
- Tanque de combustible201.8 gal (EE.UU.)
- Modelo de motorCat® C18
- Nota (1)Las clasificaciones de potencia corresponden a una velocidad nominal de 2.000 rpm cuando se prueban según las condiciones de referencia para la norma especificada.
- Nota (2)Todas las condiciones de clasificación se basan en ISO/TR14396:2002, condiciones normales de aire de admisión con una presión barométrica total de 100kPa (29,5pulg Hg), con una presión de vapor de 1kPa (0,295pulg Hg) y 25°C (77°F). Rendimiento medido con combustible según las especificaciones de EPA en 40 CFR Parte1065 y las especificaciones de la Unión Europea en la Directiva 97/68/CE con una densidad de 0,845 a 0,850kg/L a 15°C (de 7,05 a 7,09lb/gal a 59°F) y temperatura de admisión de combustible de 40°C (104°F).
- Nota (3)Reducción de potencia del motor* mínima requerida hasta 3.048m (10.000pies) a velocidad nominal para los motores Stage V, 2.700m (8.858pies) para motores equivalentes a las normas Tier 3/Stage IIIA y 3.505m (11.500pies) para motores VR equivalentes a las normas Tier 2/Stage II.
- Nota (4)Paquete de reducción de ventilación optativo disponible.
- Nota (5)También se ofrece un motor optativo con emisiones equivalentes a Tier 3 de la EPA de EE.UU./Stage IIIA de la Unión Europea.
- Nota (6)Motor optativo disponible que cumple con las normas de emisiones Tier4 final de la EPA de EE.UU. y StageV de la Unión Europea.
- Nota (7)*<5 %
- Capacidad de la caja18,0 a 25,1m³ (23,5 a 32,8yd³)
- Vacío: eje delantero70.7%
- Vacío: eje trasero29.3%
- Cargado: eje delantero46.8%
- Cargado: eje trasero53.2%
- Vacío: eje delantero69.3%
- Vacío: eje trasero30.7%
- Cargado: eje delantero45.5%
- Cargado: eje trasero54.5%
- Nota
Velocidades máximas de desplazamiento con neumáticos 29.5 × R29 estándar.
- Relación diferencial3.46:1
- Relación de mando final5.65:1
- Relación de reducción total19.55:1
- Levantamiento15 segundos
- Menores21 segundos
- Tiempo total de ciclo36 segundos
- Levantamiento14 segundos
- Menores21 segundos
- Tiempo total de ciclo35 segundos
- Nota
Colmada SAE 2:1.
- Oscilación del bastidor10°
- Ángulo de articulación42.5°
- Nota
*Las dimensiones de espacio libre se usan solo como referencia.
- Tamaño del neumático29,5 × R29
- NormasCabina certificada ROPS/FOPS
