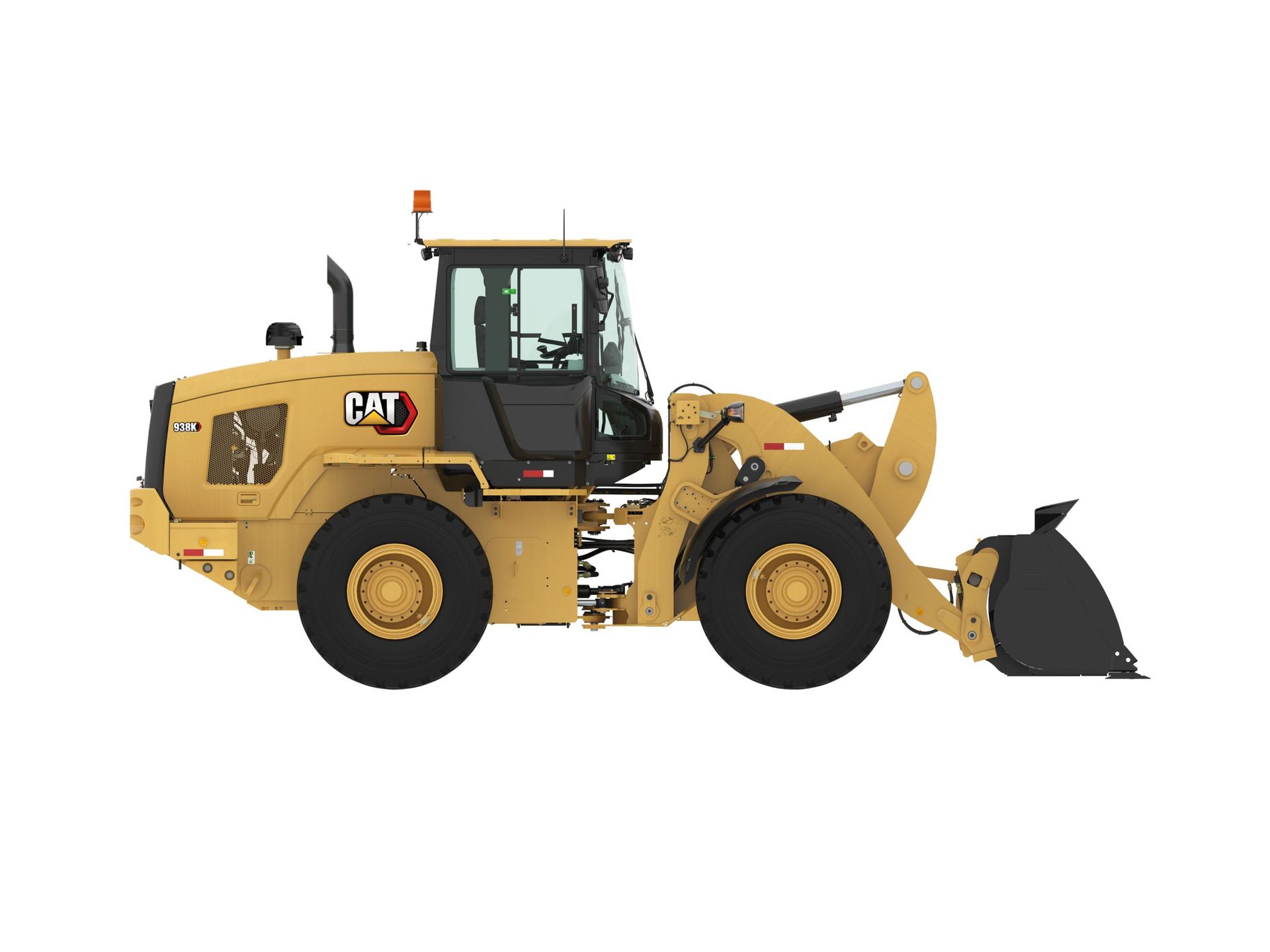

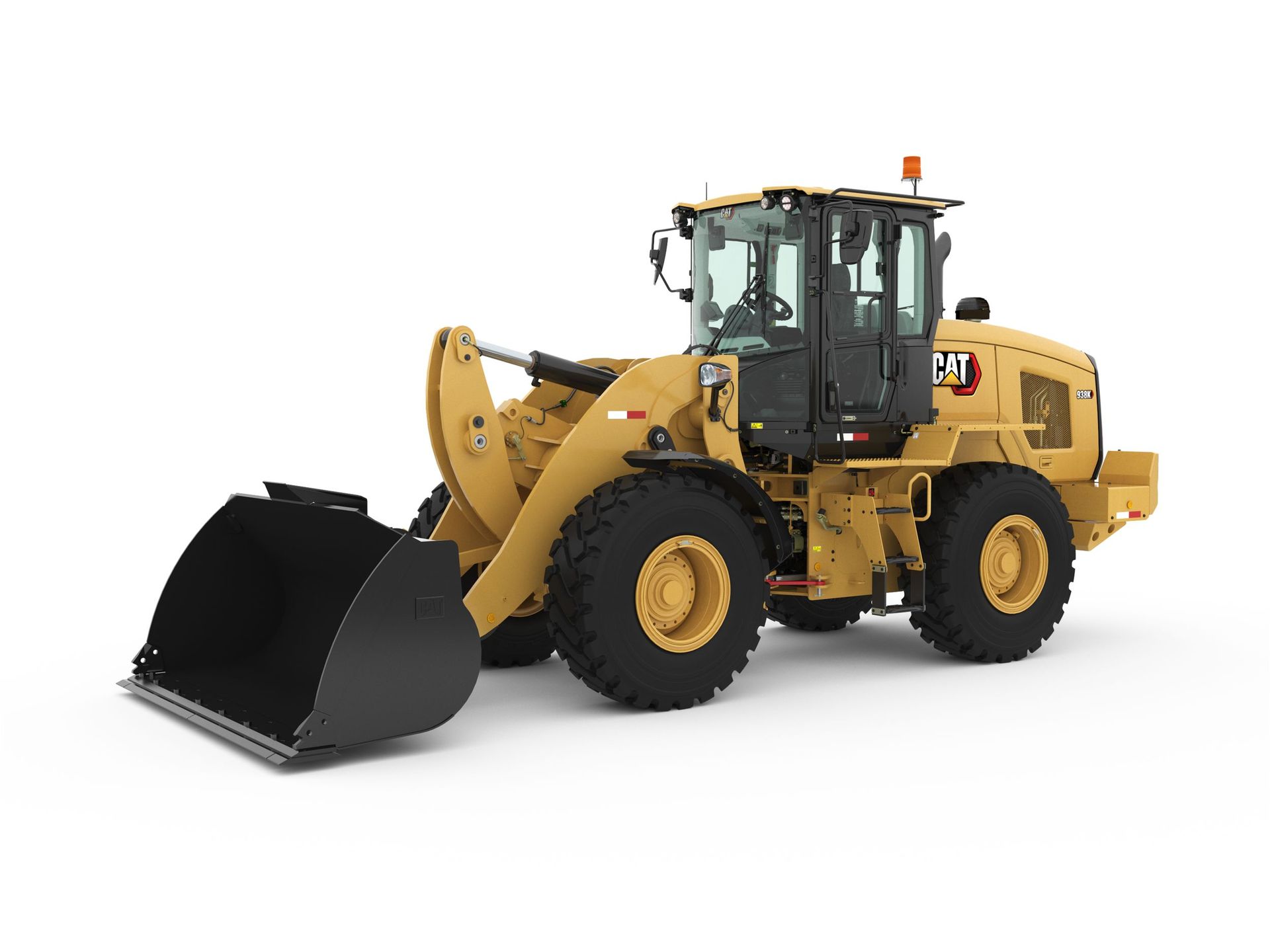

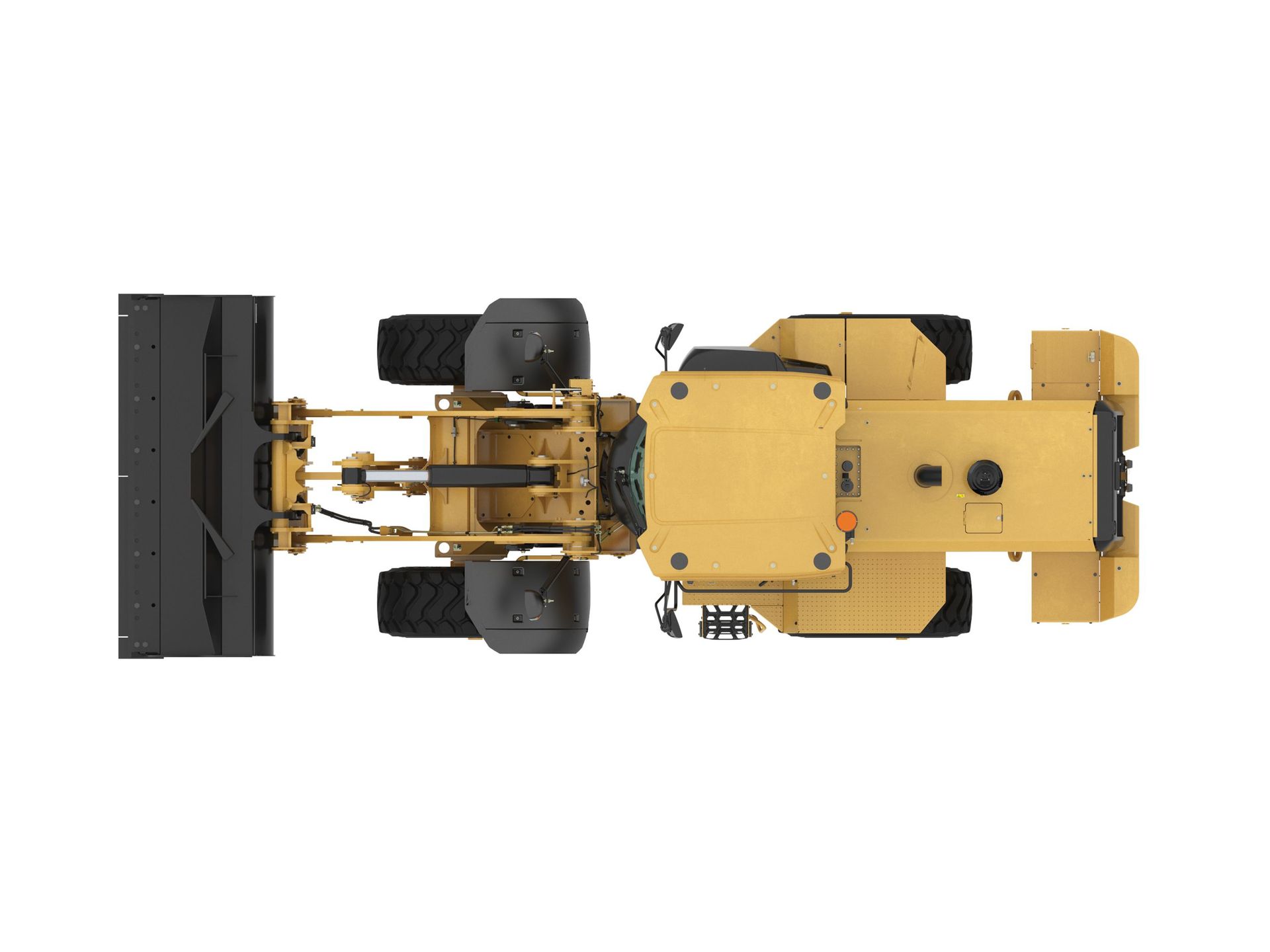

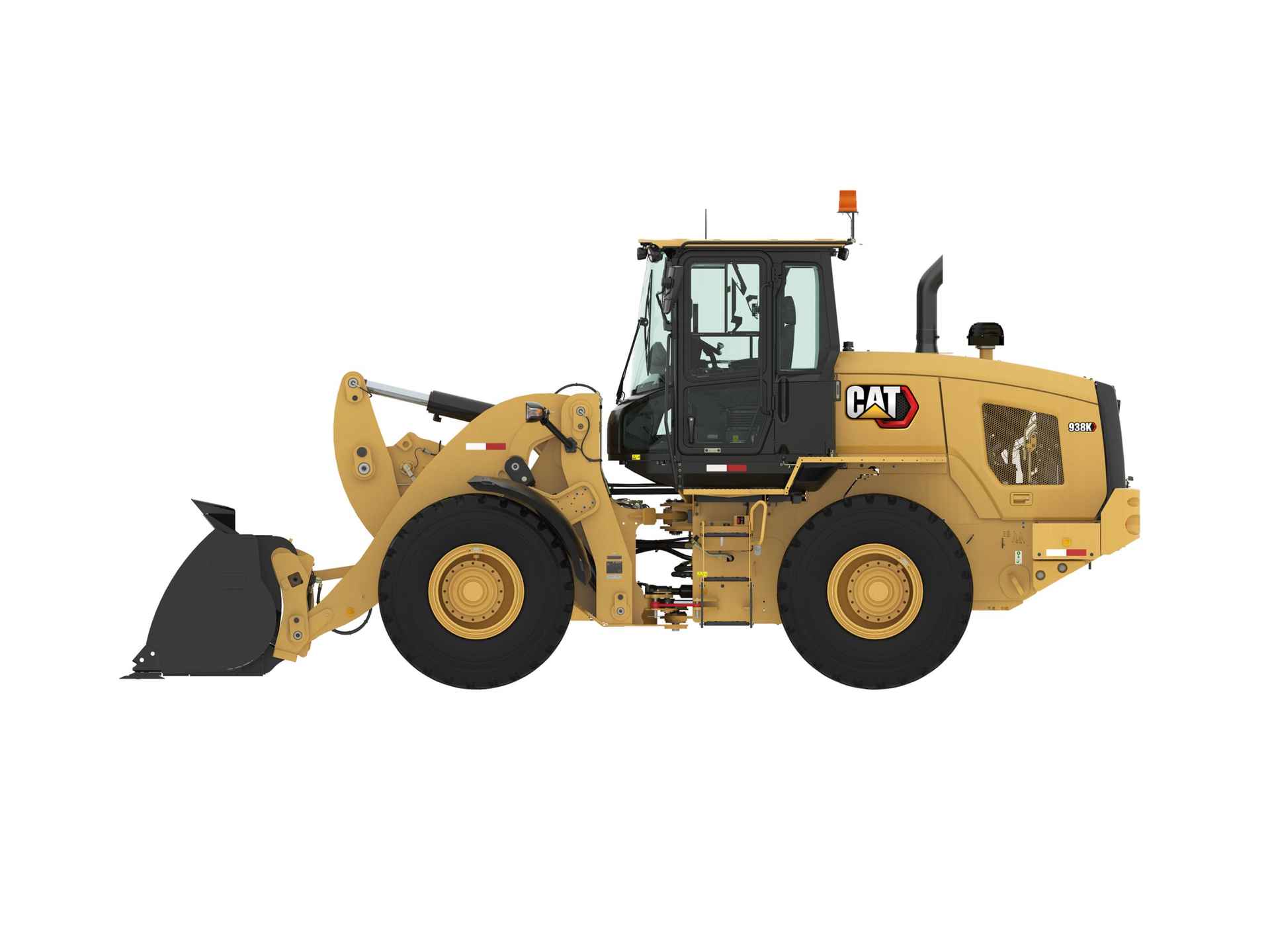

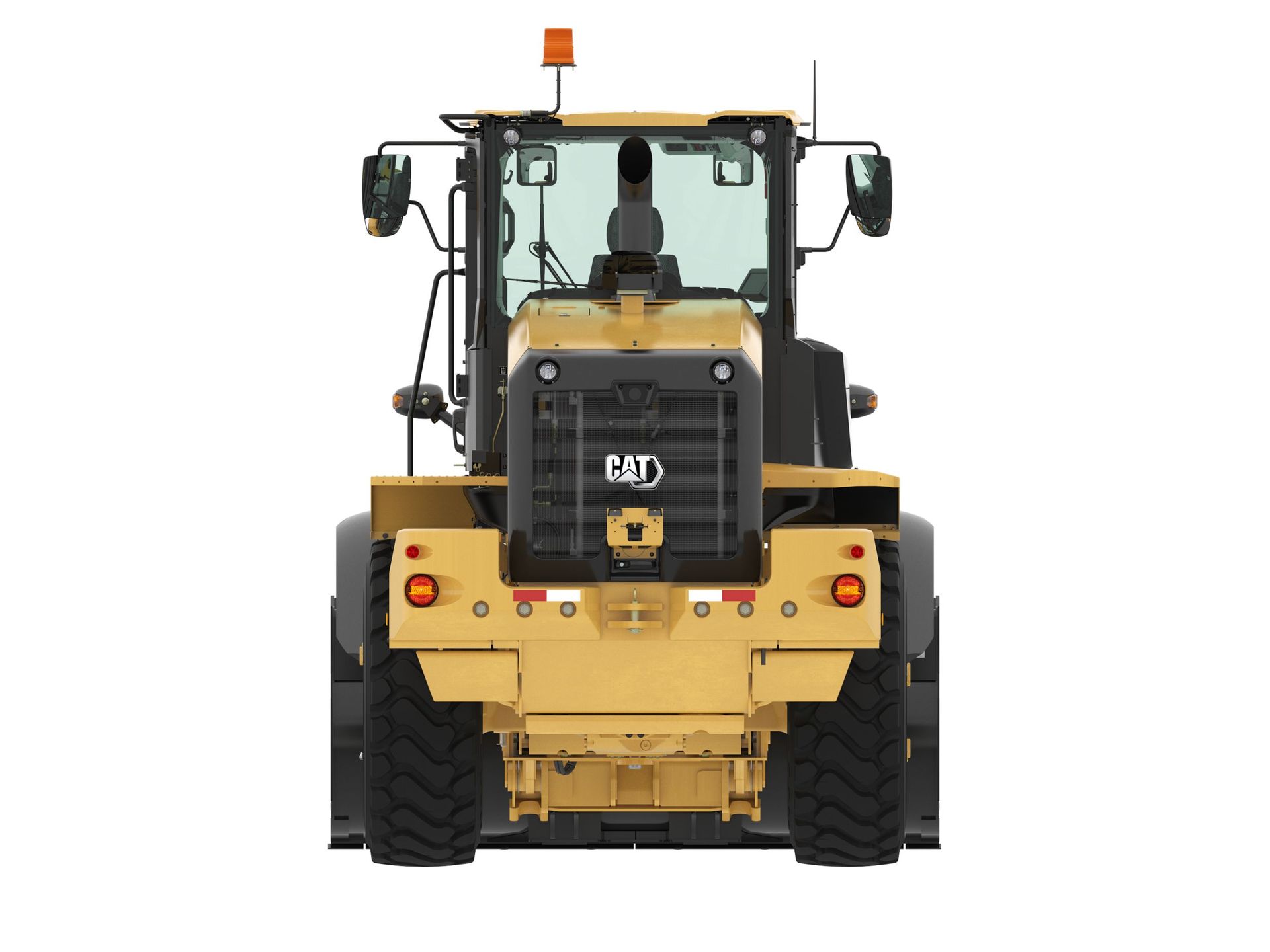

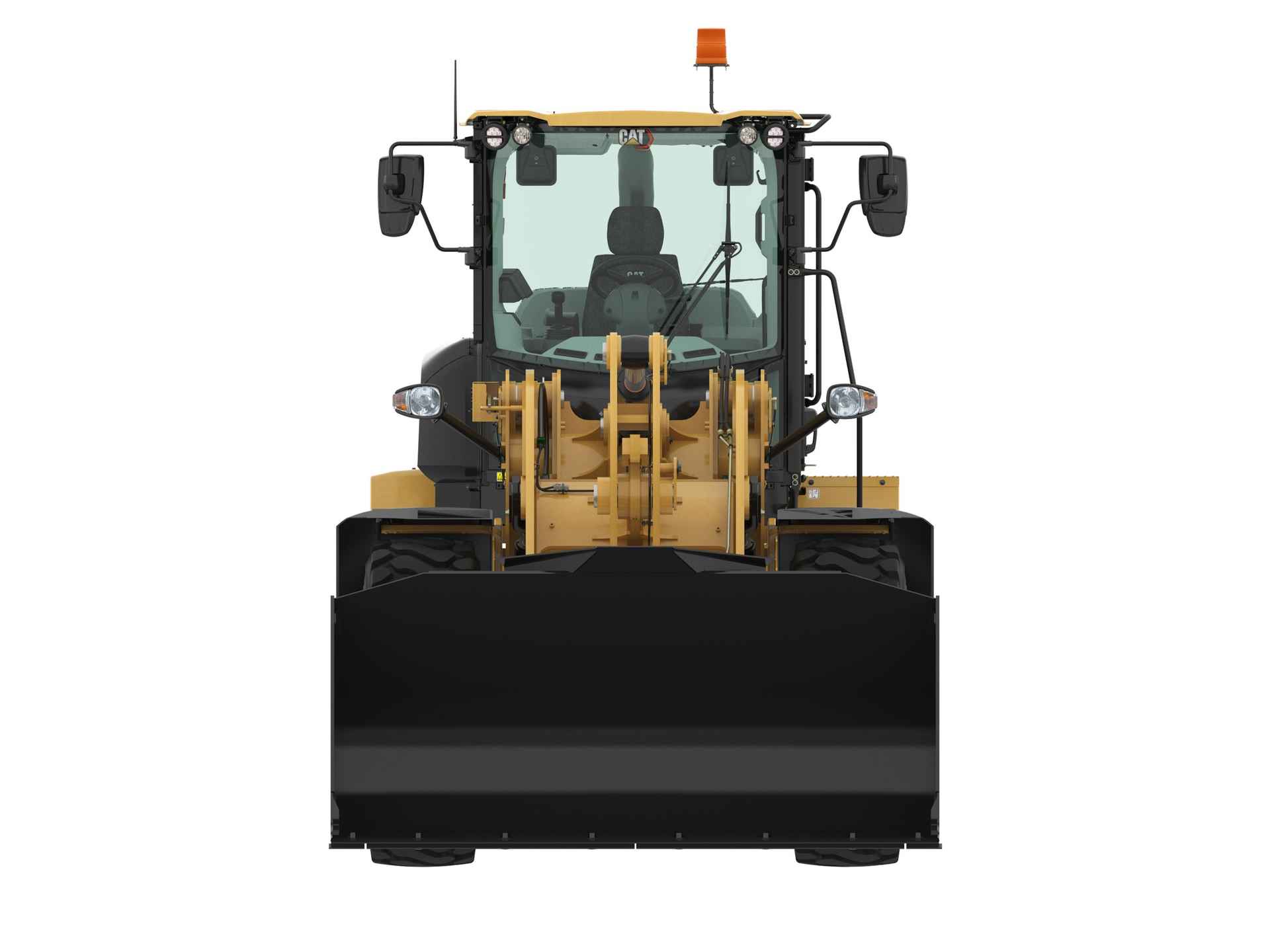

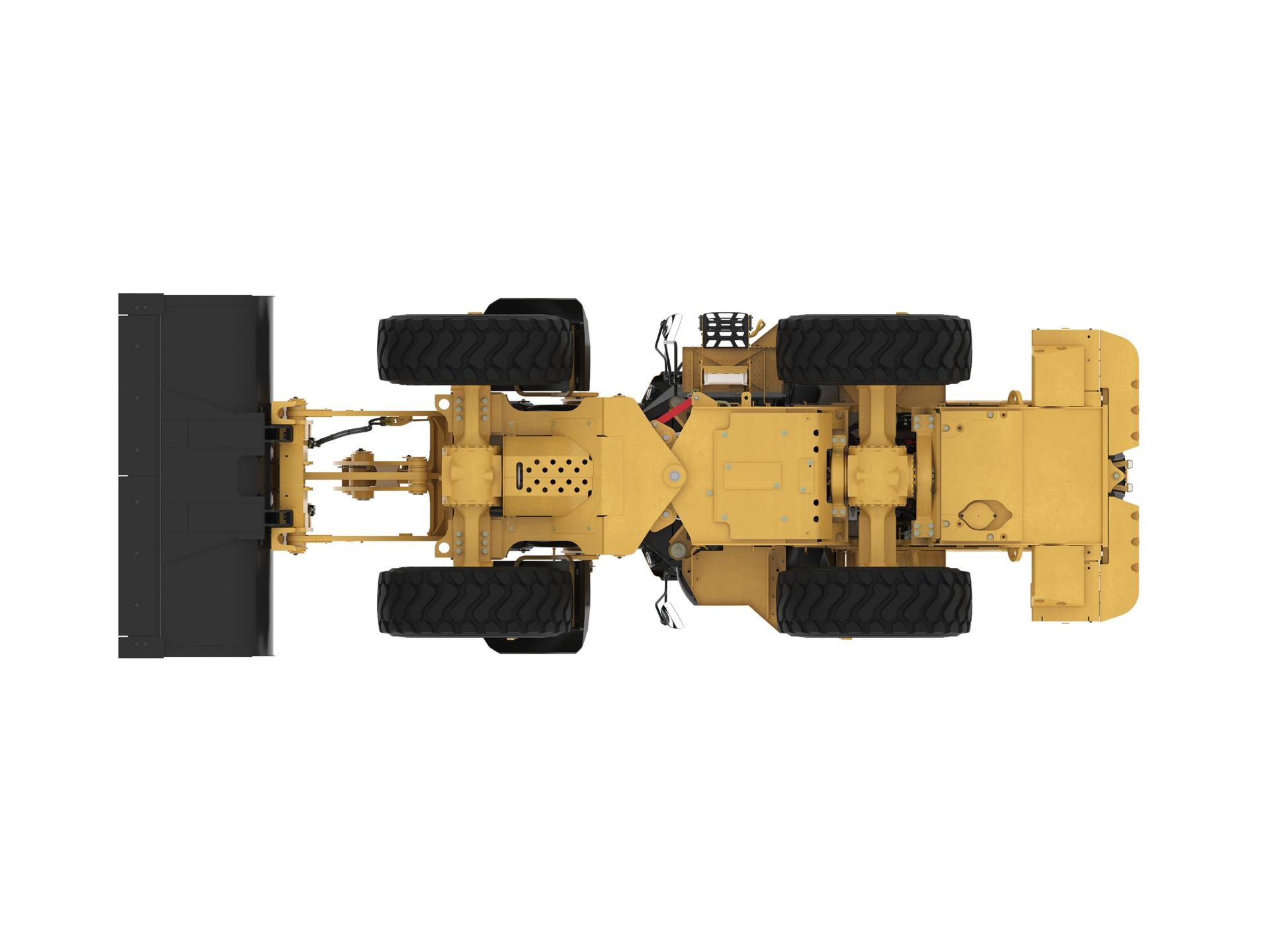

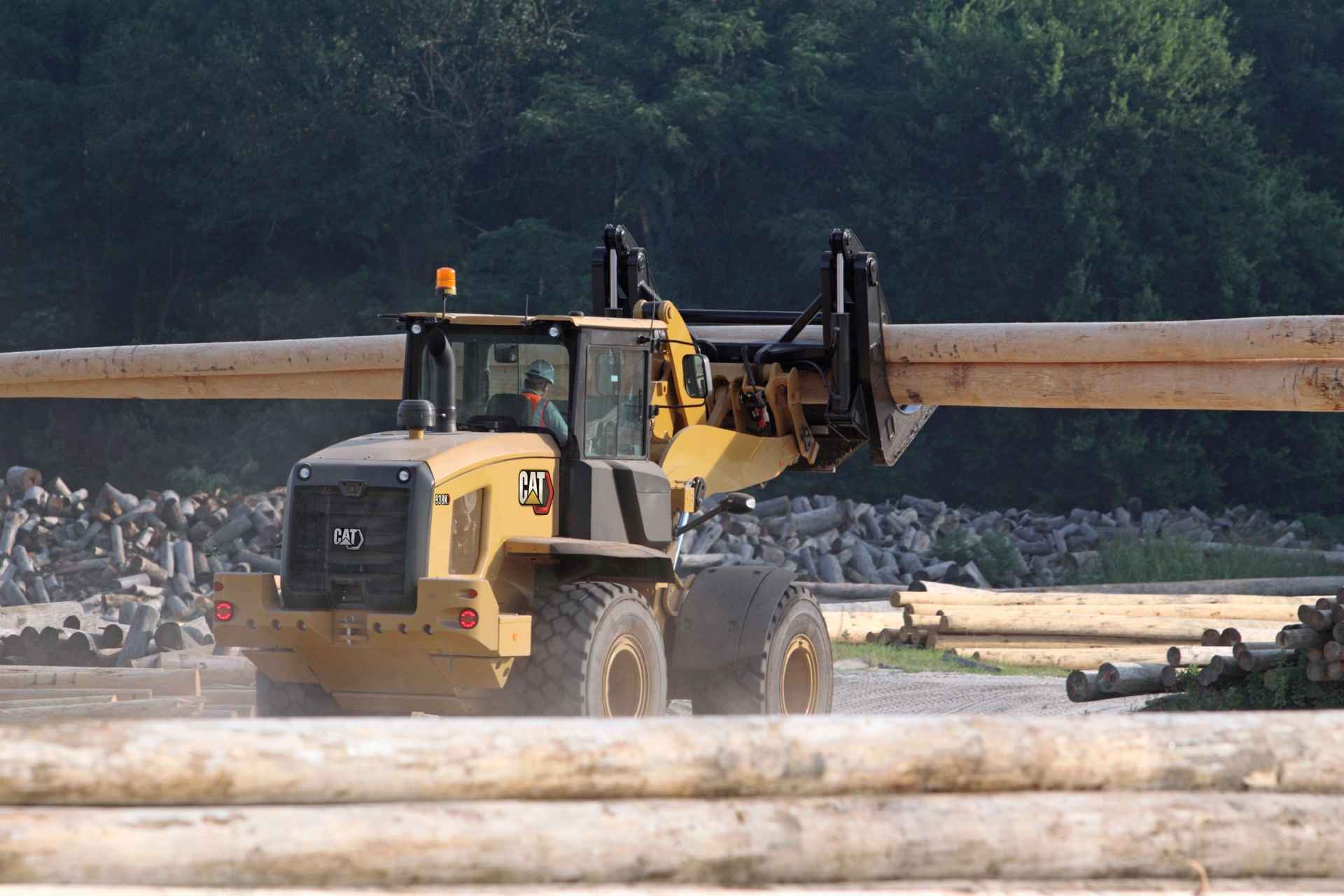

938K

MODELO DISPONIBLE EN SEMINUEVO

ESPECIFICACIONES

Potencia bruta máxima188 hp

Potencia bruta máxima a 1.800 rpm, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)188 hp

Potencia neta nominal a 1.600 rpm, ISO9249 (DIN) (modalidad de potencia estándar: gama de velocidad 1 a 3*)173 hp

Potencia neta nominal182 hp

INFORMACIÓN GENERAL

El Cargador de Ruedas Pequeño Cat® 938K establece el estándar de productividad, eficiencia del combustible y comodidad del operador. El varillaje de barra en Z optimizado del cargador ofrece el rendimiento de carga rápida de un varillaje en Z tradicional junto con el paralelismo y la capacidad de manipulación de carga de un portaherramientas. Un Motor C7.1 de alto par y baja velocidad funciona en coordinación con un tren de fuerza hidrostático e inteligente para entregar eficiencia del combustible de manera estándar.

INFORMACIÓN GENERAL

Potencia bruta máxima140 kW
Potencia bruta máxima a 1.800 rpm, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)140 kW
Potencia neta nominal a 1.600 rpm, ISO9249 (DIN) (modalidad de potencia estándar: gama de velocidad 1 a 3*)127 kW
Potencia neta nominal136 kW
Potencia neta nominal a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: gama de velocidad1 a 3*)126 kW
Potencia bruta máxima a 1.600 rpm, ISO14396 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)129 kW
Potencia bruta máxima a 1.600 rpm, ISO14396 (DIN) (modalidad de potencia estándar: gama de velocidad de 1 a 3*)129 kW
Potencia neta a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: gama 1 a 4)136 kW
Potencia neta a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: gama 1 a 3*)126 kW
Peso en orden de trabajo15282 kg
Ejes: delantero35 L
Número de giros del volante de dirección: completamente a la izquierda hasta completamente a la derecha o completamente a la derecha hasta completamente a la izquierda3.1 giros
Flujo máximo: bomba del implemento: 3ª función*190 L/min
Par bruto máximo, ISO14396 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)896 N·m
Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: descenso libre de levantamiento máximo a nivel del suelo2.7 s
Desplazamiento (modalidad de potencia estándar: gama de velocidad de 1 a 3*)7.01 L
Cárter del motor19.5 L
Tiempos de ciclo de la dirección, completamente a la izquierda hasta completamente a la derecha, a 1.800 rpm: velocidad de las ruedas de la dirección de 90 rpm2.2 s
Par neto máximo, ISO9249 (1977)/EEC80/1269 (modalidad de potencia estándar; gama de velocidad de 1 a 3*)870 N·m
Presión de trabajo máxima: bomba de la dirección24130 kPa
Flujo máximo: bomba de la dirección130 L/min
Presión de trabajo máxima: bomba del implemento28000 kPa
Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: tiempo total del ciclo10.6 s
Avance y retroceso: gama213 km/h
Flujo máximo: bomba del implemento190 L/min
Par bruto máximo, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)912 N·m
Presión de alivio del cilindro de inclinación: presión máxima de trabajo de la 4ª función28000 kPa
Par máximo de dirección: 40° (giro completo)42570 N·m
Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: descarga a la altura de levantamiento máxima1.7 s
Flujo máximo: bomba del implemento: flujo máximo de la 4ª función*150 L/min
Avance y retroceso: gama440 km/h
Tanque de combustible195 L
Potencia neta nominal a 1.800 rpm, ISO9249 (DIN) (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)138 kW
Tanque hidráulico90 L
Par neto máximo, SAE J1349 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)860 N·m
Par neto máximo, ISO9249(1977)/EEC80/1269 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)886 N·m
Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: descarga a la altura de levantamiento máxima1.5 s
Par neto máximo, SAE J1349 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)876 N·m
Avance y retroceso: gama327 km/h
Sistema hidráulico (incluido el tanque)170 L
Transmisión: caja de engranajes11 L
Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: tiempo total del ciclo9.7 s
Ejes: trasero35 L
Sistema de enfriamiento32 L
Presión de alivio del cilindro de inclinación: presión máxima de trabajo de la 3ª función28000 kPa
Potencia bruta máxima a 1.800 rpm, ISO14396 (DIN) (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)140 kW
Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: levantamiento, desde nivel del suelo a levantamiento máximo6.2 s
Desplazamiento (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)7.01 L
Par máximo de dirección: 0° (máquina en línea recta)57630 N·m
Presión de alivio: cilindro de inclinación30000 kPa
Potencia neta nominal a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)136 kW
Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: descenso libre de levantamiento máximo a nivel del suelo2.7 s
Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: levantamiento, desde nivel del suelo a levantamiento máximo5.5 s
Flujo máximo: bomba del implemento: flujo máximo de la 3ª función*190 L/min
Potencia bruta máxima188 hp
Potencia bruta máxima a 1.800 rpm, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)188 hp
Potencia neta nominal a 1.600 rpm, ISO9249 (DIN) (modalidad de potencia estándar: gama de velocidad 1 a 3*)173 hp
Potencia neta nominal182 hp
Potencia neta nominal a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: gama de velocidad1 a 3*)169 hp
Potencia bruta máxima a 1.600 rpm, ISO14396 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)173 hp
Potencia bruta máxima a 1.600 rpm, ISO14396 (DIN) (modalidad de potencia estándar: gama de velocidad de 1 a 3*)175 hp
Potencia neta a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: gama 1 a 4)182 hp
Potencia neta a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: gama 1 a 3*)169 hp
Peso en orden de trabajo33689 lb
Ejes: delantero9.2 gal (EE.UU.)
Número de giros del volante de dirección: completamente a la izquierda hasta completamente a la derecha o completamente a la derecha hasta completamente a la izquierda3.1 giros
Flujo máximo: bomba del implemento: 3ª función*50 gal/min
Par bruto máximo, ISO14396 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)660 lb/pie
Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: descenso libre de levantamiento máximo a nivel del suelo2.7 s
Desplazamiento (modalidad de potencia estándar: gama de velocidad de 1 a 3*)427 pulg³
Cárter del motor5.2 gal (EE.UU.)
Tiempos de ciclo de la dirección, completamente a la izquierda hasta completamente a la derecha, a 1.800 rpm: velocidad de las ruedas de la dirección de 90 rpm2.2 s
Par neto máximo, ISO9249 (1977)/EEC80/1269 (modalidad de potencia estándar; gama de velocidad de 1 a 3*)641 lb/pie
Presión de trabajo máxima: bomba de la dirección3500 lb/pulg²
Flujo máximo: bomba de la dirección34 gal/min
Presión de trabajo máxima: bomba del implemento4061 lb/pulg²
Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: tiempo total del ciclo10.6 s
Avance y retroceso: gama28 milla/h
Flujo máximo: bomba del implemento50 gal/min
Par bruto máximo, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)672 lb/pie
Presión de alivio del cilindro de inclinación: presión máxima de trabajo de la 4ª función4061 lb/pulg²
Par máximo de dirección: 40° (giro completo)31398 lb/pie
Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: descarga a la altura de levantamiento máxima1.7 s
Flujo máximo: bomba del implemento: flujo máximo de la 4ª función*40 gal/min
Avance y retroceso: gama425 milla/h
Tanque de combustible51.5 gal (EE.UU.)
Potencia neta nominal a 1.800 rpm, ISO9249 (DIN) (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)188 hp
Tanque hidráulico23.8 gal (EE.UU.)
Par neto máximo, SAE J1349 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)634 lb/pie
Par neto máximo, ISO9249(1977)/EEC80/1269 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)653 lb/pie
Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: descarga a la altura de levantamiento máxima1.5 s
Par neto máximo, SAE J1349 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)646 lb/pie
Avance y retroceso: gama317 milla/h
Sistema hidráulico (incluido el tanque)44.9 gal (EE.UU.)
Transmisión: caja de engranajes2.9 gal (EE.UU.)
Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: tiempo total del ciclo9.7 s
Ejes: trasero9.2 gal (EE.UU.)
Sistema de enfriamiento8.5 gal (EE.UU.)
Presión de alivio del cilindro de inclinación: presión máxima de trabajo de la 3ª función4061 lb/pulg²
Potencia bruta máxima a 1.800 rpm, ISO14396 (DIN) (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)190 hp
Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: levantamiento, desde nivel del suelo a levantamiento máximo6.2 s
Desplazamiento (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)427 pulg³
Par máximo de dirección: 0° (máquina en línea recta)42506 lb/pie
Presión de alivio: cilindro de inclinación4351 lb/pulg²
Potencia neta nominal a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)182 hp
Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: descenso libre de levantamiento máximo a nivel del suelo2.7 s
Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: levantamiento, desde nivel del suelo a levantamiento máximo5.5 s
Flujo máximo: bomba del implemento: flujo máximo de la 3ª función*50 gal/min
Modelo de motorCat® C7.1
Nota (2)*La potencia de la gama 4 recibe un refuerzo para igualar la potencia de la modalidad de rendimiento.
Nota (1)La potencia neta especificada es la potencia disponible en el volante, cuando el motor está equipado con alternador y filtro de aire.
- Nota
- *La potencia de la gama 4 recibe un refuerzo para igualar la potencia de la modalidad de rendimiento.
Potencia bruta máxima a 1.800 rpm, ISO 14396 (métrica) (modalidad de potencia de rendimiento: gama 1 a 4)190 hp
Potencia neta a 1.600 rpm, ISO 9249 (métrica) (modalidad de potencia estándar: gama 1 a 3*)173 hp
Potencia neta a 1.800 rpm, ISO 9249 (métrica) (modalidad de potencia de rendimiento: gama 1 a 4)188 hp
Potencia bruta máxima a 1.600 rpm, ISO 14396 (métrica) (modalidad de potencia estándar: gama 1 a 3*)175 hp
Capacidades de cucharón2,5 a 5,0m³ (3,2 a 6,5yd³)
ROPSSAE J1040 MAY94, ISO 3471:1994
FOPSSAEJ/ISO3449 APR98, nivel II, ISO3449 1992 nivel II
DelanteroFijo, diferencial abierto (estándar); diferencial de bloqueo (optativo)
Nota (1)La cabina y las Estructuras de Protección en Caso de Vuelcos (ROPS, Rollover Protective Structures) son estándar.
EmisionesEl motor cumple con las normas de emisiones equivalentes a Tier 3 de la EPA de EE.UU., Stage IIIA de la UE y MAR-1 de Brasil.
Nota (1)Hay otras opciones de neumáticos disponibles. Comuníquese con su distribuidor Cat para obtener más detalles.
Las demás opciones varían según la región (1)20.5-25 16 PR (L-3)
Nota (2)Hay disponible una semicabina optativa.
Nota (3)Caterpillar recomienda que solicite la ayuda de un proveedor de neumáticos para evaluar todas las condiciones antes de seleccionar el modelo de neumático.
TraseroOscilante ±11 grados; diferencial abierto (estándar); diferencial de patinaje limitado (optativo en algunas regiones)
Las demás opciones varían según la región (2)20.5-25 12PR (L-2); arrastrador de troncos/agricultura; 20.5-25 12PR (L-3); Flexport™ Gen II
Nota (3)El nivel de potencia acústica exterior declarado es de 104dB(A) cuando se mide según los procedimientos de pruebas dinámicas y las condiciones especificados en la norma ISO6395:2008.
Capacidades del cucharón de uso general2,5 a 3,2m³ (3,2 a 4,2yd³)
Nota (1)El nivel de presión acústica dinámica en los oídos del operador declarado es de 72dB(A) cuando se utiliza la norma ISO6396:2008 para medir el valor en una cabina cerrada.
Nota (2)La medición se llevó a cabo al 70% de la velocidad máxima del ventilador de enfriamiento del motor, con las puertas y ventanas de la cabina cerradas. La cabina se instaló correctamente y tuvo un mantenimiento adecuado. El nivel de ruido puede variar a diferentes velocidades del ventilador de enfriamiento del motor.
Nota (2)En algunas aplicaciones, las capacidades de producción del cargador pueden superar la capacidad de toneladas métricas-km/h (tonEE.UU.-mph) de los neumáticos.
- Nota
- *Ajustable desde 20% al 100% de flujo máximo a través de la pantalla secundaria, si la tiene.
Capacidades del cucharón: material liviano3,1 a 5,0m³ (4,0 a 6,5yd³)
- Nota
- * El control de movimiento ultralento permite realizar ajustes en la gama de velocidad máxima de 1km/h (0,6 mph) a 13 km/h (8 mph) en Gama 1 desde de la pantalla secundaria, si está equipada. El valor predeterminado de fábrica es de 7km/h (4,4mph).
Tamaño estándar20.5 R25, radial (L-3)
NotasEl valor predeterminado de fábrica es de 7 km/h (4,4 mph).
Ángulo de articulación de la dirección: en cada dirección40°
Avance y retroceso: gama1*1 a 13km/h (0,6 a 8mph)
