ESPECIFICACIONES
Potencia bruta: SAE J1995:2014562 hp
Potencia neta - SAE J1349:2011496 hp
Potencia neta (ISO 9249:2007)502 hp
Potencia del motor: ISO 14396:2002553 hp
INFORMACIÓN GENERAL

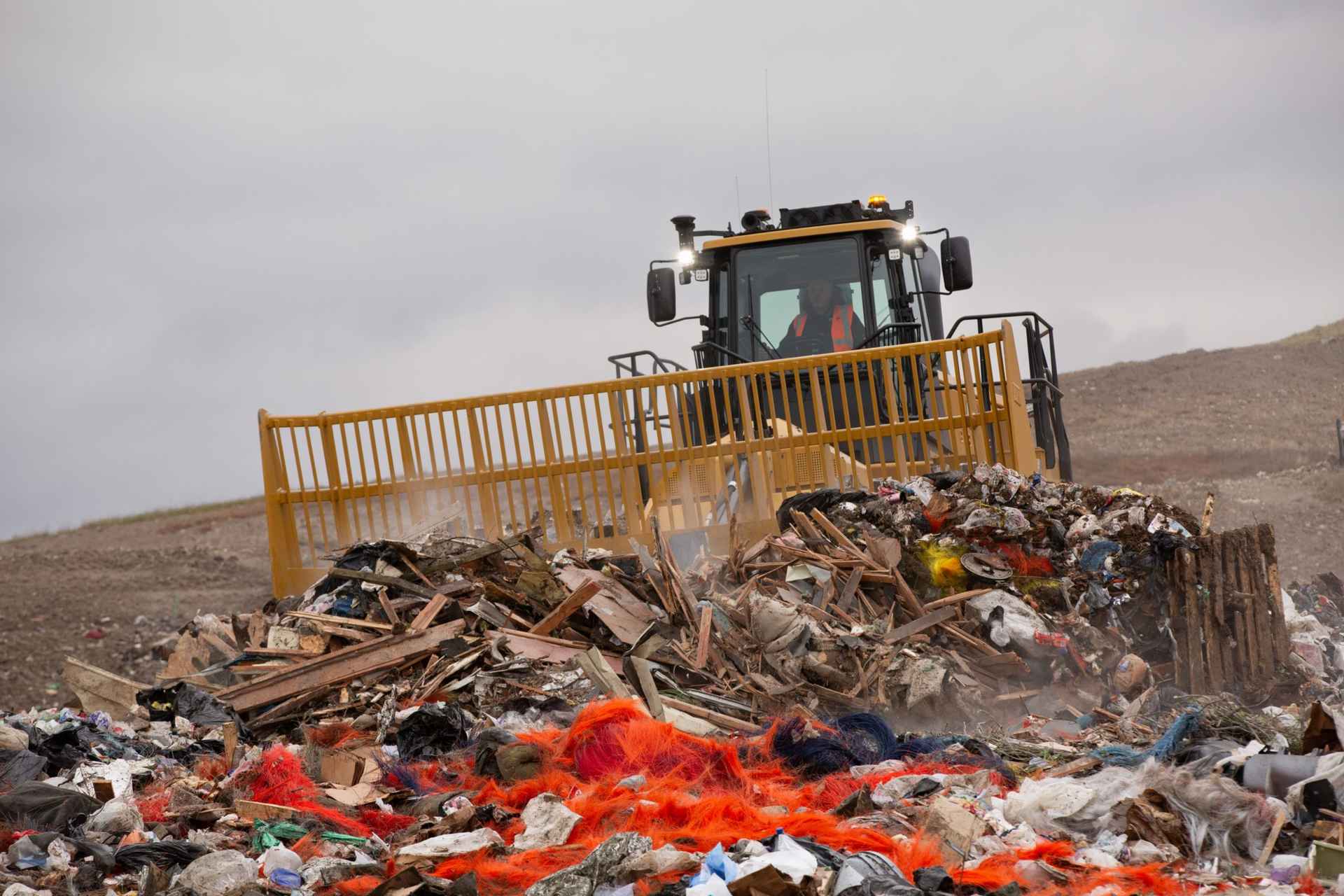

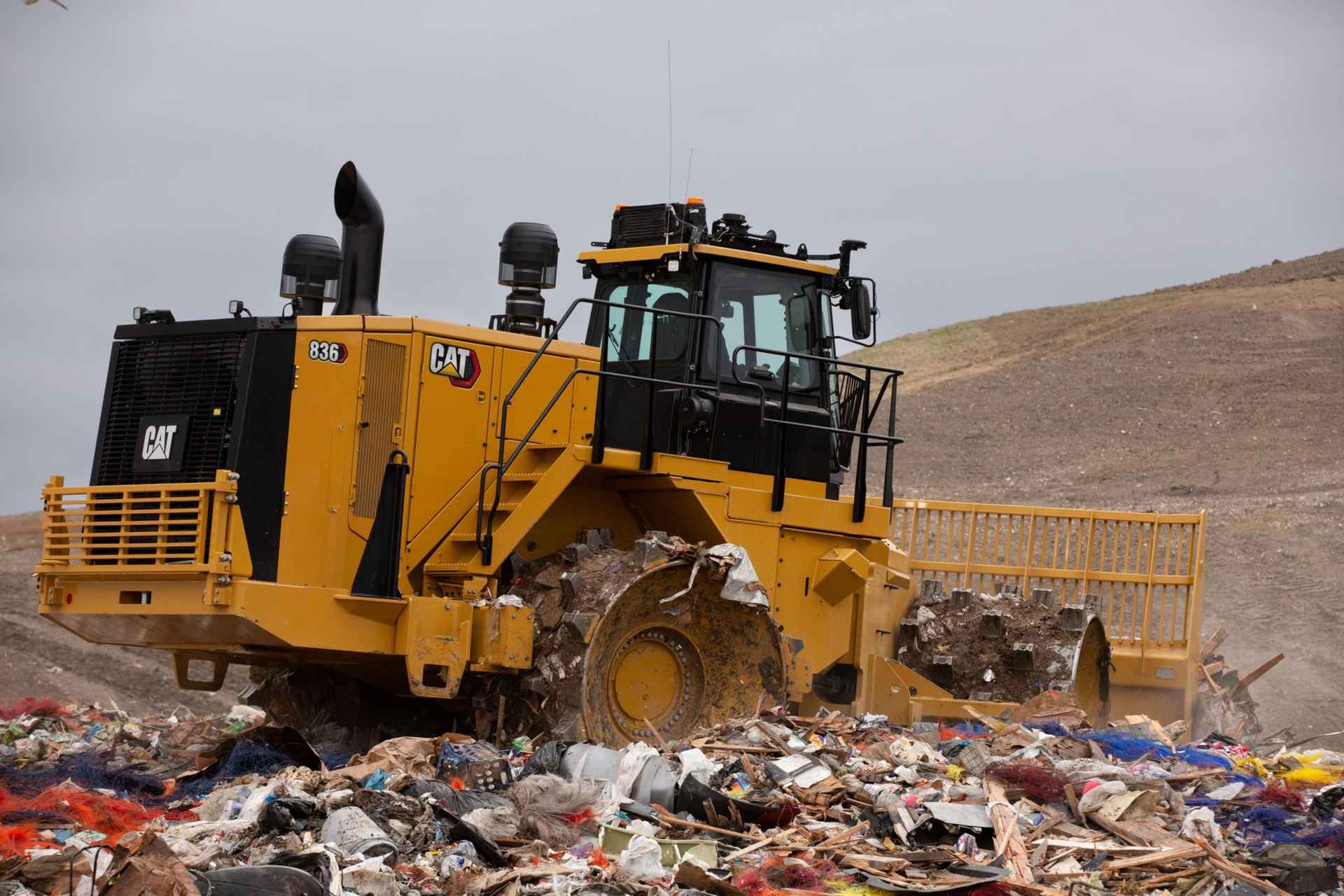

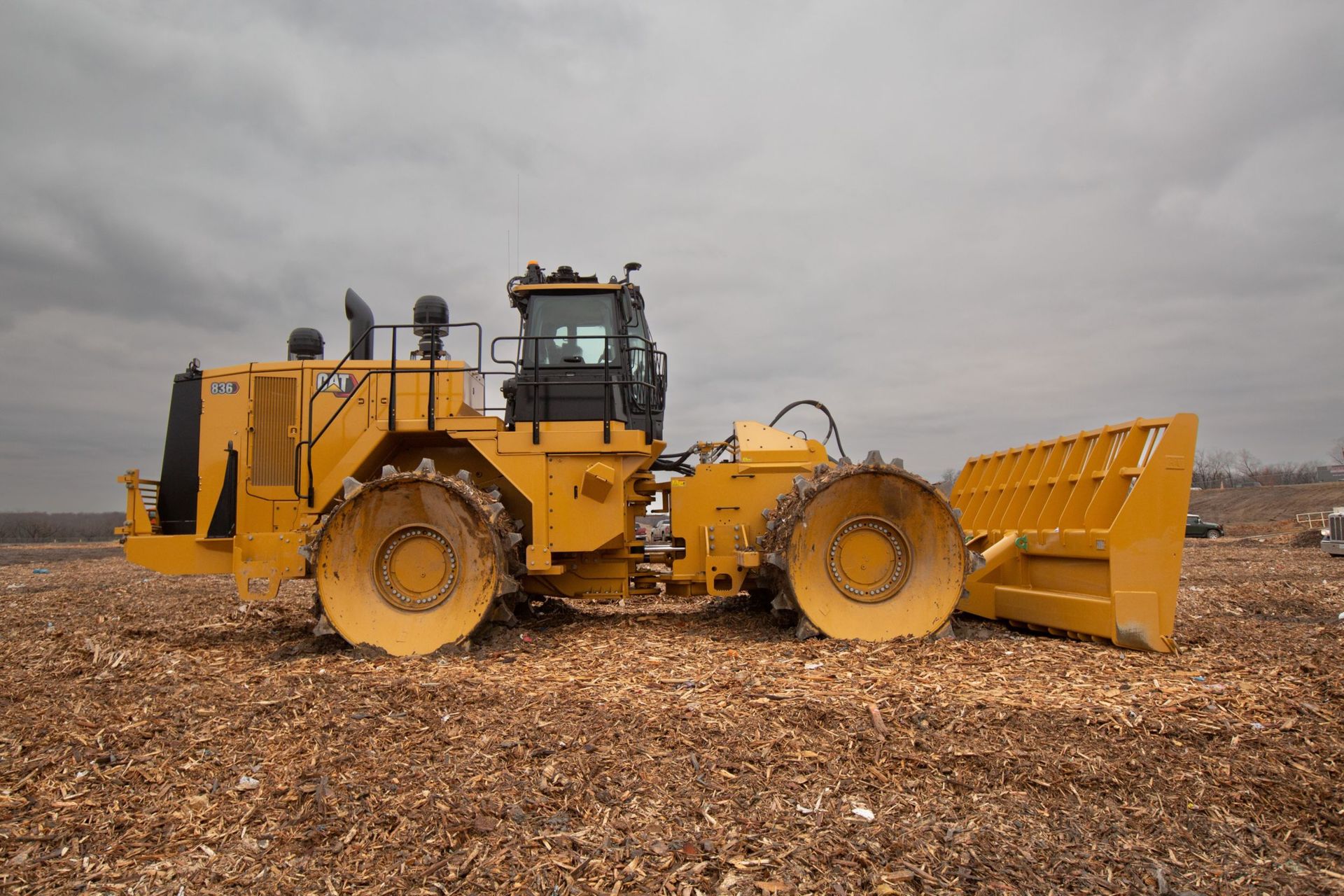

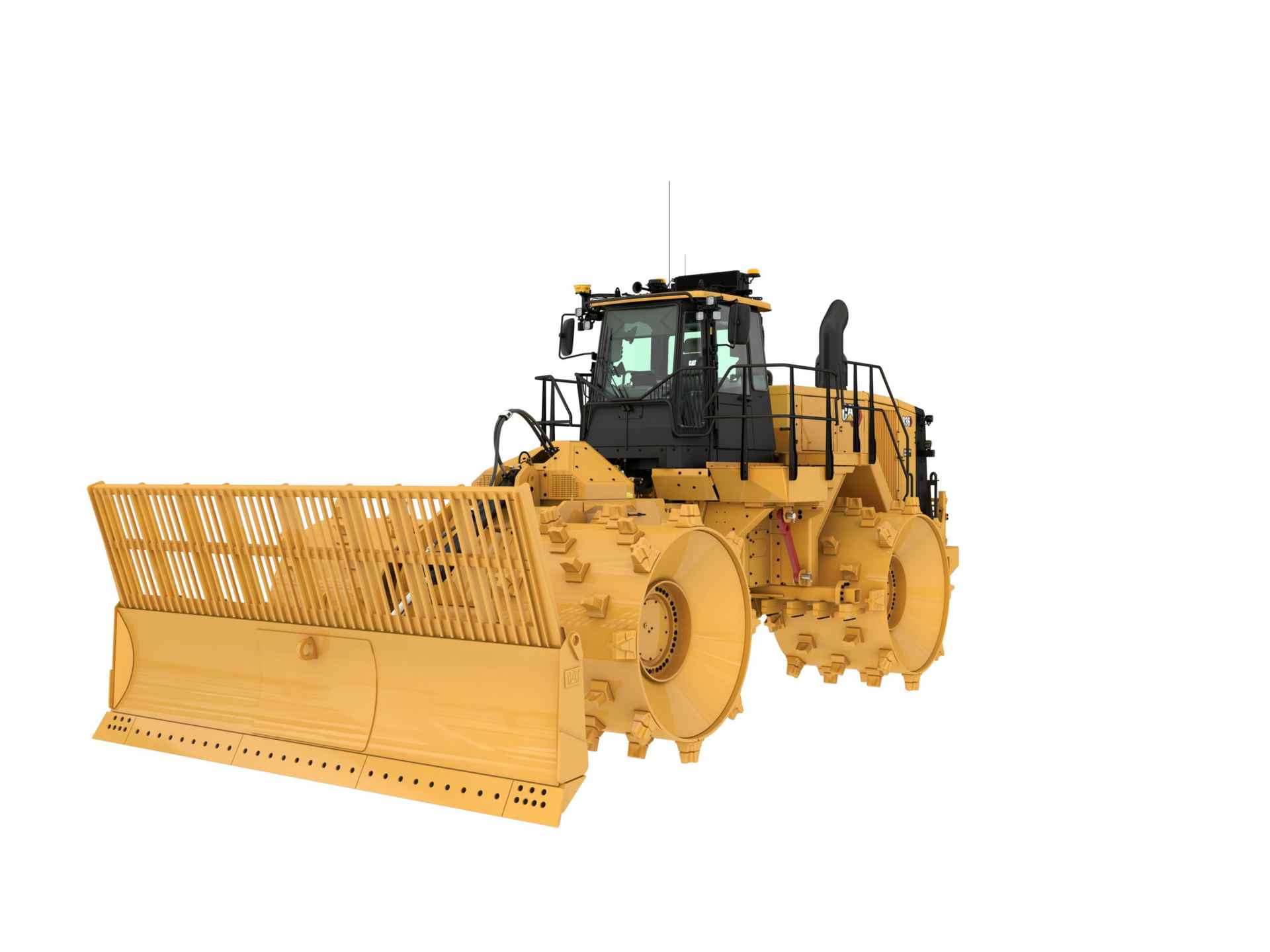

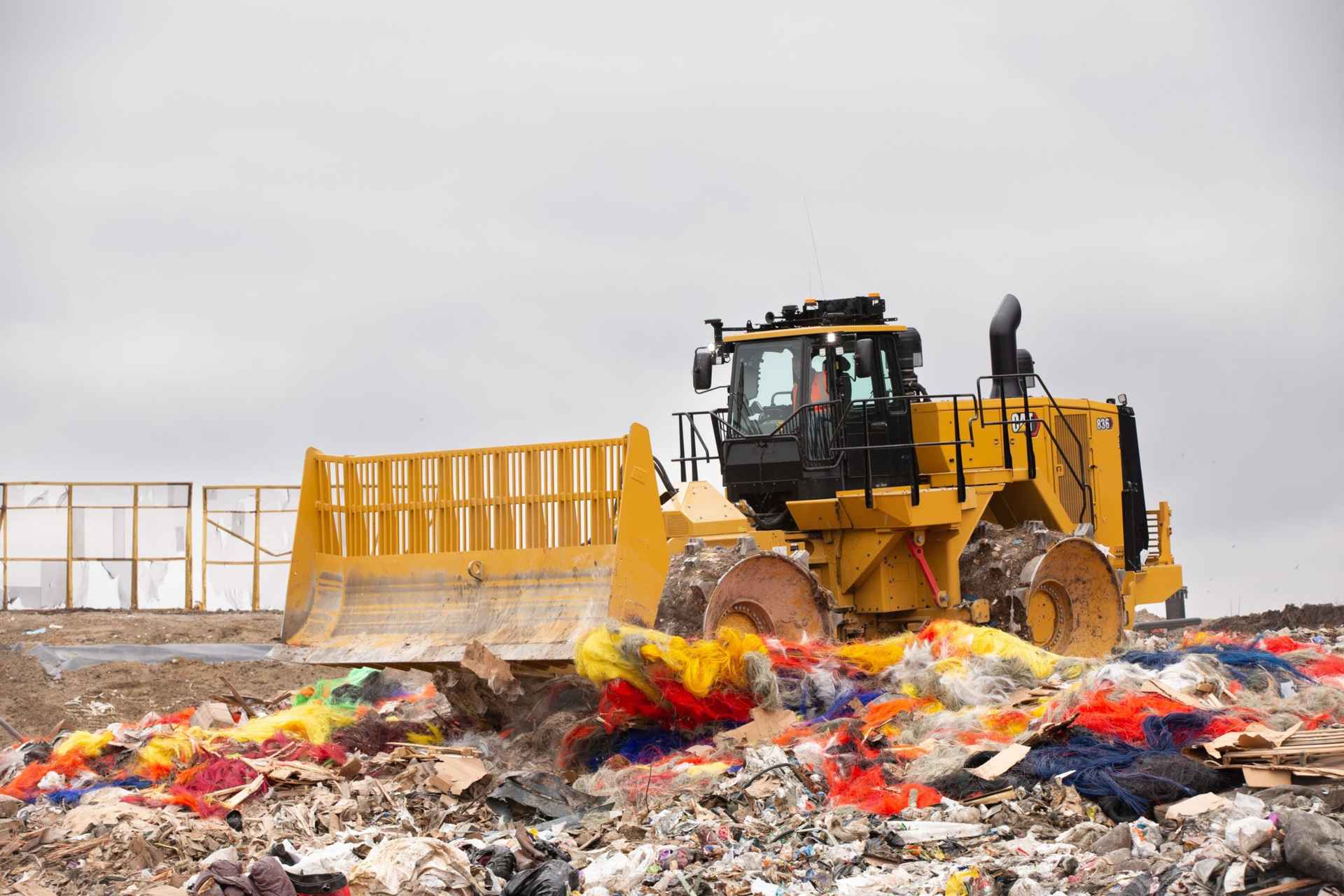

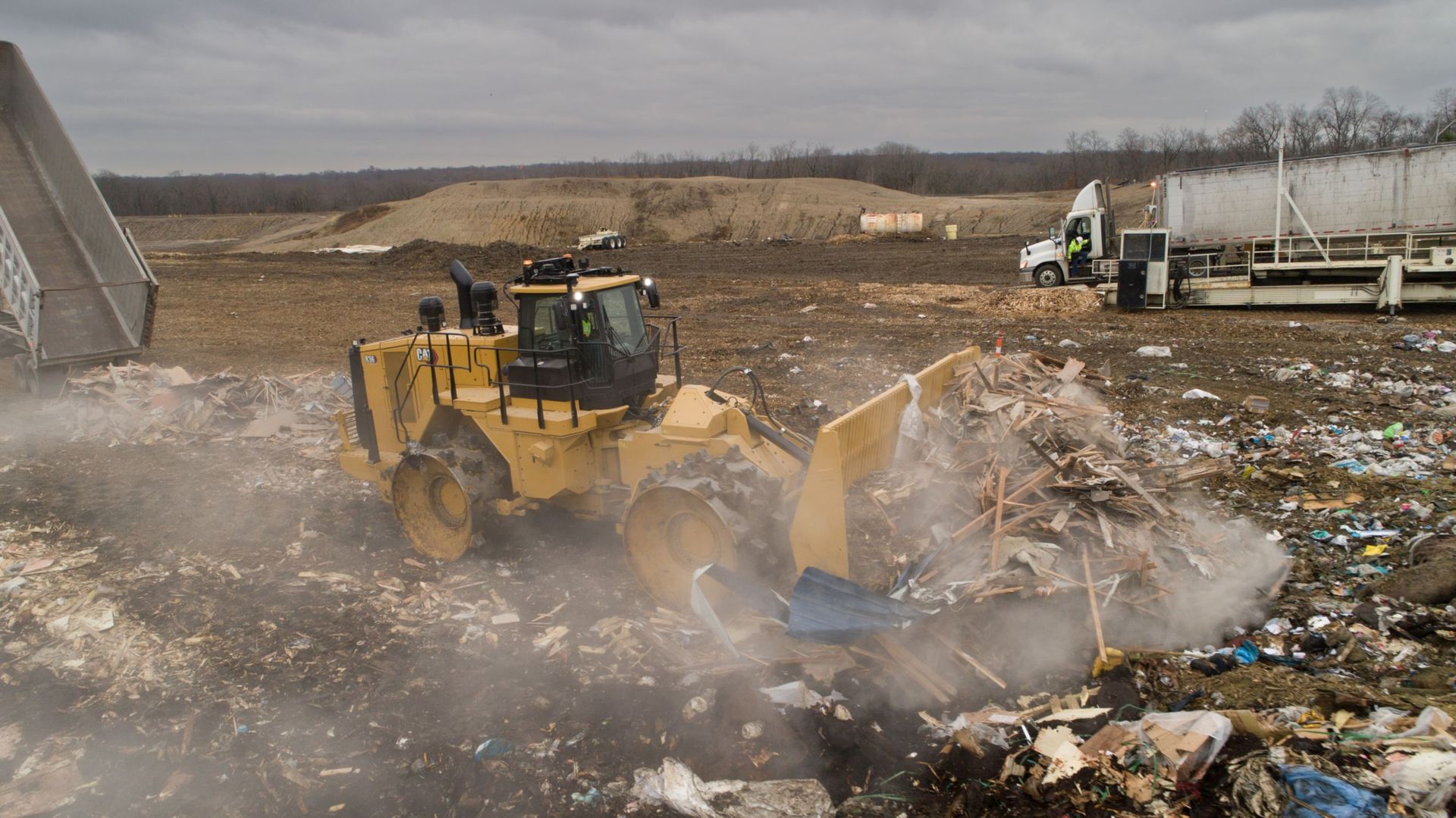

El Compactador de Rellenos Sanitarios Cat® 836 está diseñado con estructuras principales de servicio pesado que soportan varios ciclos de vida, cuenta con un Motor Cat C18, una dirección de palanca única, una cabina presurizada y opciones de ruedas o solapas que ayudan a proporcionar una vida útil prolongada. Las tecnologías de Cat Compact disponibles mejoran aún más el rendimiento y la consistencia del compactado ya que proporcionan valores de compactación precisos y mapeo en 3D.
INFORMACIÓN GENERAL
El Compactador de Rellenos Sanitarios Cat® 836 está diseñado con estructuras principales de servicio pesado que soportan varios ciclos de vida, cuenta con un Motor Cat C18, una dirección de palanca única, una cabina presurizada y opciones de ruedas o solapas que ayudan a proporcionar una vida útil prolongada. Las tecnologías de Cat Compact disponibles mejoran aún más el rendimiento y la consistencia del compactado ya que proporcionan valores de compactación precisos y mapeo en 3D.
- Potencia bruta: SAE J1995:2014419 kW
- Potencia neta - SAE J1349:2011370 kW
- Potencia neta (ISO 9249:2007)374 kW
- Potencia del motor: ISO 14396:2002412 kW
- Par máximo (1.400 rpm)3085 N·m
- Calibre145 mm
- Carrera183 mm
- Cilindrada18.1 L
- Velocidad alta de funcionamiento en vacío2120 rpm
- Velocidad baja de funcionamiento en vacío750 rpm
- Altitud máxima sin reducción de potencia2286 m
- Peso en orden de trabajo (Tier 4 final/Stage V)56275 kg
- Peso en orden de trabajo máximo (Tier 4 final/Stage V)57318 kg
- Peso en orden de trabajo máximo (equivalente a Tier 3/Stage IIIA)56982 kg
- Mando directo: avance 17 km/h
- Mando directo: avance 212.6 km/h
- Mando directo: retroceso 17.4 km/h
- Mando directo: retroceso 213.2 km/h
- Flujo máximo a 2.000 rpm300 L/min
- Ajuste de la válvula de alivio: levantamiento29000 kPa
- Ajuste de la válvula de alivio piloto3800 kPa
- Flujo máximo a 2.000 rpm300 L/min
- Ajuste de válvula de alivio: dirección24100 kPa
- Tiempos de ciclo de la dirección: velocidad alta en vacío3.9 s
- Tiempos de ciclo de la dirección: velocidad baja en vacío6.4 s
- Tanque de combustible793 L
- Tanque del fluido de escape diésel32.8 L
- Sistemas de enfriamiento: Tier 4 final/Stage V de la Unión Europea151.5 L
- Sistema de enfriamiento: equivalente a Tier 3/Stage IIIA141.1 L
- Cárter del motor60 L
- Transmisión83 L
- Diferencial: mandos finales: delanteros186 L
- Diferencial: mandos finales: traseros190 L
- Sistema hidráulico: implemento/dirección175 L
- Solo tanque hidráulico103 L
- Nivel de sonido para el operador (ISO 6396:2008): estándar72 dB(A)
- Nivel de ruido de la máquina (ISO 6395:2008): estándar111 dB(A)
- Nivel de sonido para el operador (ISO 6396:2008): insonorización72 dB(A)
- Nivel de ruido de la máquina (ISO 6395:2008): insonorización109 dB(A)
- Nivel de sonido para el operador (ISO 6396:2008): estándar72 dB(A)
- Nivel de ruido de la máquina (ISO 6395:2008): estándar112 dB(A)
- Nivel de sonido para el operador (ISO 6396:2008): insonorización72 dB(A)
- Nivel de ruido de la máquina (ISO 6395:2008): insonorización110 dB(A)
- Altura hasta la parte superior de la baliza4634 mm
- Altura hasta la parte superior del condensador del aire acondicionado4626 mm
- Altura al techo de la cabina4285 mm
- Altura: parte superior del tubo de escape4606 mm
- Altura: parte superior del capó3430 mm
- Espacio libre sobre el suelo al enganche639 mm
- Espacio libre sobre el suelo al protector de la transmisión634 mm
- Espacio libre sobre el suelo hasta la parte inferior del parachoques965 mm
- Desde la línea central del eje trasero hasta la protección trasera del compactador3454 mm
- Desde el enganche hasta la línea central del eje delantero2275 mm
- Distancia entre ejes4550 mm
- Ancho sobre las barras deflectoras delanteras3930 mm
- Ancho sobre las barras deflectoras traseras3933 mm
- Ancho sobre la plataforma3196 mm
- Ancho sobre los tambores4280 mm
- Longitud total de la máquina con hoja en semi-U10914 mm
- Capacidad19.8 m³
- Ancho total5193 mm
- Altura2260 mm
- Altura de la cuchilla1125 mm
- Profundidad de excavación364 mm
- Espacio libre sobre el suelo1730 mm
- Radio de giro: esquina exterior de la hoja8737 mm
- Radio de giro (interior de las ruedas)3635 mm
- Peso3127 kg
- Peso en orden de trabajo total55792 kg
- Capacidad22.4 m³
- Ancho total5313 mm
- Altura2294 mm
- Altura de la cuchilla1255 mm
- Profundidad de excavación362 mm
- Espacio libre sobre el suelo1735 mm
- Radio de giro: esquina exterior de la hoja8823 mm
- Radio de giro: interior de las ruedas3635 mm
- Peso3612 kg
- Peso en orden de trabajo total56275 kg
- Capacidad25.7 m³
- Ancho total5290 mm
- Altura2204 mm
- Altura de la cuchilla1255 mm
- Profundidad de excavación934 mm
- Espacio libre sobre el suelo1198 mm
- Radio de giro: esquina exterior de la hoja8795 mm
- Radio de giro: interior de las ruedas3635 mm
- Peso3491 kg
- Peso en orden de trabajo total56149 kg
- Puntas de combinación (grupo de peso)12814 kg
- Puntas en cruz: peso (grupo)13510 kg
- Puntas de paleta: peso (grupo)12350 kg
- Puntas cortadoras (grupo de peso)12884 kg
- Peso de las puntas de diamante (grupo)14814 kg
- Diámetro exterior2128 mm
- Diámetro exterior: diamante2140 mm
- Diámetro del tambor1770 mm
- Ancho del tambor1400 mm
- Ancho sobre los tambores168.5 pulg
- Alto de la punta7 pulg
- Altura de la punta: diamante184 mm
- Potencia bruta: SAE J1995:2014562 hp
- Potencia neta - SAE J1349:2011496 hp
- Potencia neta (ISO 9249:2007)502 hp
- Potencia del motor: ISO 14396:2002553 hp
- Par máximo (1.400 rpm)2275 lbf·pie
- Calibre5.71 pulg
- Carrera7.2 pulg
- Cilindrada1104.5 pulg³
- Velocidad alta de funcionamiento en vacío2120 rpm
- Velocidad baja de funcionamiento en vacío750 rpm
- Altitud máxima sin reducción de potencia7500 pie
- Peso en orden de trabajo (Tier 4 final/Stage V)124063 lb
- Peso en orden de trabajo máximo (Tier 4 final/Stage V)126364 lb
- Peso en orden de trabajo máximo (equivalente a Tier 3/Stage IIIA)125622 lb
- Mando directo: avance 14.3 milla/h
- Mando directo: avance 27.8 milla/h
- Mando directo: retroceso 14.6 milla/h
- Mando directo: retroceso 28.2 milla/h
- Flujo máximo a 2.000 rpm79 gal/min
- Ajuste de la válvula de alivio: levantamiento4206 lb/pulg²
- Ajuste de la válvula de alivio piloto551 lb/pulg²
- Flujo máximo a 2.000 rpm79 gal/min
- Ajuste de válvula de alivio: dirección3495 lb/pulg²
- Tiempos de ciclo de la dirección: velocidad alta en vacío3.9 s
- Tiempos de ciclo de la dirección: velocidad baja en vacío6.4 s
- Tanque de combustible209 gal (EE.UU.)
- Tanque del fluido de escape diésel9 gal (EE.UU.)
- Sistemas de enfriamiento: Tier 4 final/Stage V de la Unión Europea40 gal (EE.UU.)
- Sistema de enfriamiento: equivalente a Tier 3/Stage IIIA37.2 gal (EE.UU.)
- Cárter del motor16 gal (EE.UU.)
- Transmisión21.9 gal (EE.UU.)
- Diferencial: mandos finales: delanteros49 gal (EE.UU.)
- Diferencial: mandos finales: traseros50 gal (EE.UU.)
- Sistema hidráulico: implemento/dirección46.2 gal (EE.UU.)
- Solo tanque hidráulico27.2 gal (EE.UU.)
- Nivel de sonido para el operador (ISO 6396:2008): estándar72 dB(A)
- Nivel de ruido de la máquina (ISO 6395:2008): estándar111 dB(A)
- Nivel de sonido para el operador (ISO 6396:2008): insonorización72 dB(A)
- Nivel de ruido de la máquina (ISO 6395:2008): insonorización109 dB(A)
- Nivel de sonido para el operador (ISO 6396:2008): estándar72 dB(A)
- Nivel de ruido de la máquina (ISO 6395:2008): estándar112 dB(A)
- Nivel de sonido para el operador (ISO 6396:2008): insonorización72 dB(A)
- Nivel de ruido de la máquina (ISO 6395:2008): insonorización110 dB(A)
- Altura hasta la parte superior de la baliza15.2 pie
- Altura hasta la parte superior del condensador del aire acondicionado15.2 pie
- Altura al techo de la cabina14.1 pie
- Altura: parte superior del tubo de escape15.1 pie
- Altura: parte superior del capó11.3 pie
- Espacio libre sobre el suelo al enganche2.1 pie
- Espacio libre sobre el suelo al protector de la transmisión2.1 pie
- Espacio libre sobre el suelo hasta la parte inferior del parachoques3.2 pie
- Desde la línea central del eje trasero hasta la protección trasera del compactador11.3 pie
- Desde el enganche hasta la línea central del eje delantero7.5 pie
- Distancia entre ejes14.9 pie
- Ancho sobre las barras deflectoras delanteras12.9 pie
- Ancho sobre las barras deflectoras traseras12.9 pie
- Ancho sobre la plataforma10.5 pie
- Ancho sobre los tambores14 pie
- Longitud total de la máquina con hoja en semi-U35.8 pie
- Capacidad25.9 yd³
- Ancho total17 pie
- Altura7.4 pie
- Altura de la cuchilla3.7 pie
- Profundidad de excavación1.2 pie
- Espacio libre sobre el suelo5.7 pie
- Radio de giro: esquina exterior de la hoja28.7 pie
- Radio de giro (interior de las ruedas)11.9 pie
- Peso6894 lb
- Peso en orden de trabajo total123000 lb
- Capacidad29.3 yd³
- Ancho total17.4 pie
- Altura7.5 pie
- Altura de la cuchilla4.1 pie
- Profundidad de excavación1.2 pie
- Espacio libre sobre el suelo5.7 pie
- Radio de giro: esquina exterior de la hoja28.9 pie
- Radio de giro: interior de las ruedas11.9 pie
- Peso7963 lb
- Peso en orden de trabajo total124063 lb
- Capacidad33.6 yd³
- Ancho total17.4 pie
- Altura7.2 pie
- Altura de la cuchilla4.1 pie
- Profundidad de excavación3.1 pie
- Espacio libre sobre el suelo3.9 pie
- Radio de giro: esquina exterior de la hoja28.8 pie
- Radio de giro: interior de las ruedas11.9 pie
- Peso7696 lb
- Peso en orden de trabajo total123785 lb
- Puntas de combinación (grupo de peso)28250 lb
- Puntas en cruz: peso (grupo)29784 lb
- Puntas de paleta: peso (grupo)272227 lb
- Puntas cortadoras (grupo de peso)28404 lb
- Peso de las puntas de diamante (grupo)32659 lb
- Diámetro exterior83.8 pulg
- Diámetro exterior: diamante84.3 pulg
- Diámetro del tambor69.7 pulg
- Ancho del tambor55.1 pulg
- Ancho sobre los tambores4280 mm
- Alto de la punta179 mm
- Altura de la punta: diamante7.25 pulg
- EmisionesTier 4 final de la EPA de EE.UU., Stage V de la UE, Stage V de Corea y 2014 de Japón o MAR-1 de Brasil, equivalentes a Stage III de China para uso fuera de la carretera, Tier 3 de la EPA de EE.UU. y Stage IIIA de la UE
- Modelo de motorC18
- Velocidad nominal1900rpm
- Reserva de par52%
- Nota
La potencia neta anunciada es la potencia disponible en el volante del motor cuando el motor está equipado con ventilador, filtro de aire, módulo de emisiones limpias y alternador.
- Tipo de transmisiónPlanetario - servotransmisión - ECPC
- Sistema de levantamiento: circuitoImplementación de distribución de flujo; válvula LS operada por piloto con EH (Electro-Hydraulic, control electrónico hidráulico)
- Sistema de levantamiento: bombaPistón de desplazamiento variable
- Cilindros de doble acción: levantamiento, calibre y carrera137,9 mm x 1021 mm (5,5 pulg x 40,2 pulg)
- Sistema pilotoPistón de desplazamiento variable
- Sistema de dirección: circuitoImplementación de distribución de flujo; piloto, con detección de carga
- Sistema de dirección: bombaPistón de desplazamiento variable
- Ángulo de dirección total86
- Nota
Se exige que todos los motores diésel para uso fuera de carretera Tier 4 final y Stage V utilicen: – Combustibles diésel de contenido ultrabajo de azufre (ULSD, Ultra Low Sulfur Diesel) con 15 ppm (mg/kg) o menos de azufre para la EPA y 10 ppm (mg/kg) o menos de azufre para la UE. Se pueden aceptar mezclas de biodiésel hasta B20 cuando se mezclan con diésel ULSD con 15 ppm (mg/kg) de azufre o menos y cuando la materia prima del biodiésel cumpla con las especificaciones ASTM D7467. – Se requieren aceites Cat® DEO-ULS™ o aceites que cumplan las especificaciones Cat ECF-3, API CJ-4 y ACEA E9. - Fluido de escape diésel (DEF, Diesel Exhaust Fluid) que cumple con todos los requisitos definidos por la norma ISO 22241-1:2006.
- Aire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,4 kg de refrigerante, que tiene un equivalente de CO2 de 2.002 toneladas métricas.
- DelanteroPlanetaria fija
- TraseroPlanetaria oscilante
- Ángulo de oscilación±6°
- Frenos de servicioDiscos múltiples sumergidos en aceite (cerrados) en las 2 ruedas
- Freno de estacionamientoSe conectan por resorte y se liberan hidráulicamente
- Nota (1)El nivel de presión acústica en los oídos del operador se midió de acuerdo con los procedimientos y las condiciones de prueba que se especifican en la norma ISO 6396:2008. Las mediciones se realizan al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
- Nota (2)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
- Nota (3)El nivel de potencia acústica de la máquina se midió de acuerdo con los procedimientos y las condiciones de prueba que se especifican en la norma ISO 6395:2008. Las mediciones se realizan al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
- Nota (1)El nivel de presión acústica en los oídos del operador se midió de acuerdo con los procedimientos y las condiciones de prueba que se especifican en la norma ISO 6396:2008. Las mediciones se realizan al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
- Nota (2)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
- Nota (3)El nivel de potencia acústica de la máquina se midió de acuerdo con los procedimientos y las condiciones de prueba que se especifican en la norma ISO 6395:2008. Las mediciones se realizan al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
- Pies por fila8
- Pies por rueda40
- ReemplazableSoldado
