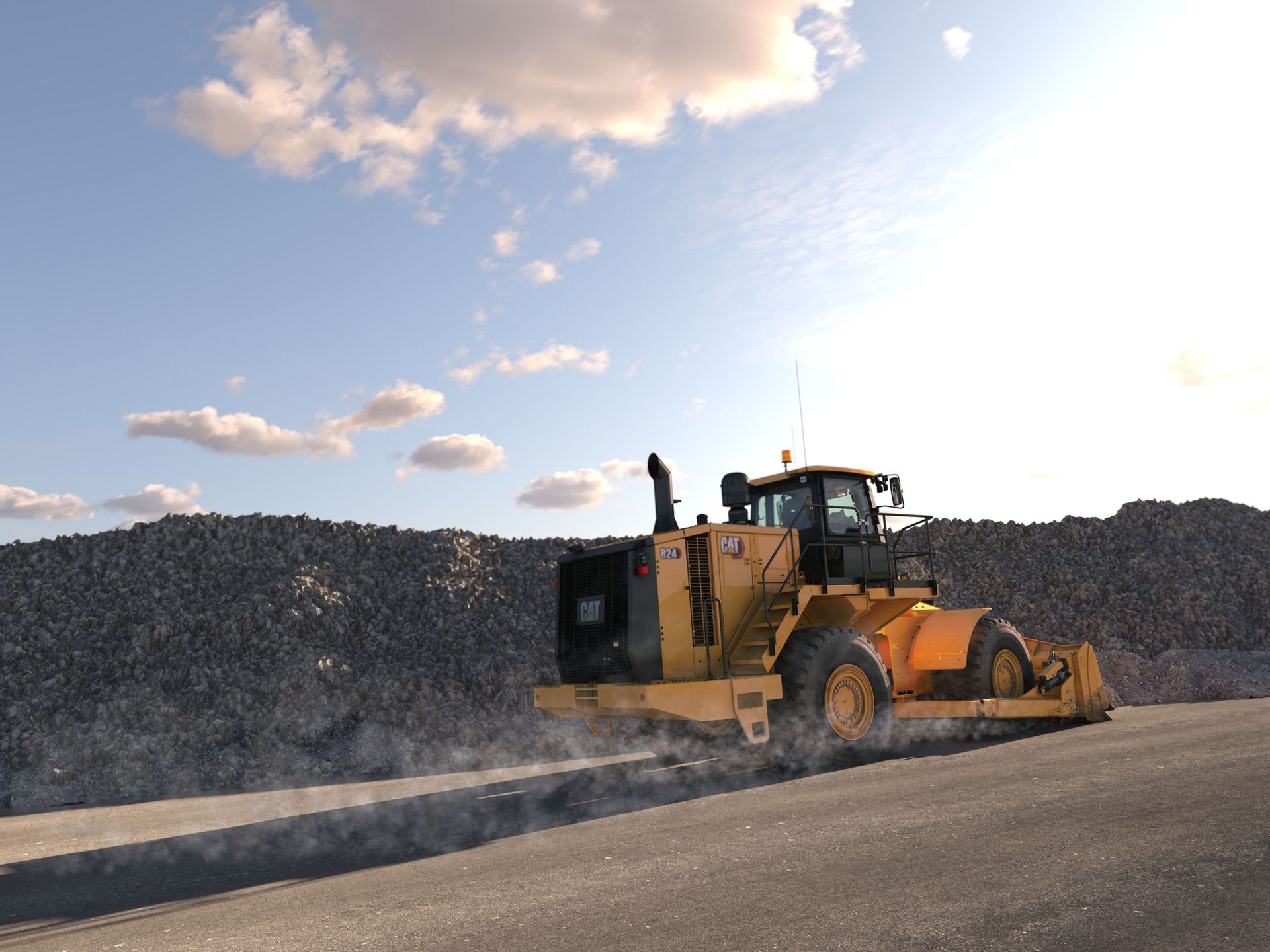

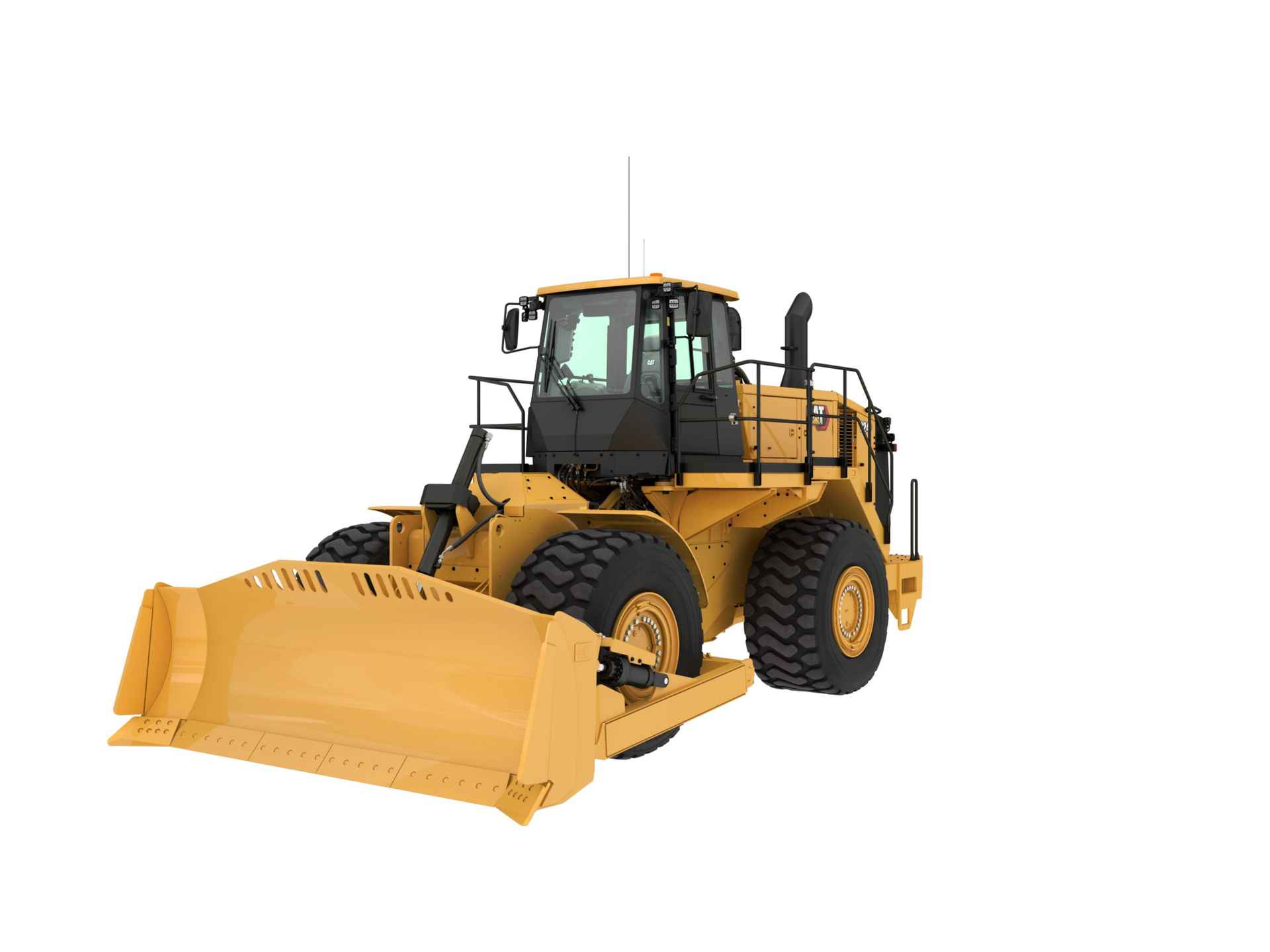

824

ESPECIFICACIONES

Flujo de la bomba a 1.800 rpm30.9 gal/min

Flujo máximo a 1.800 rpm44.9 gal/min

Potencia neta - SAE J1349:2011405 hp

Velocidad nominal1800 rpm

INFORMACIÓN GENERAL

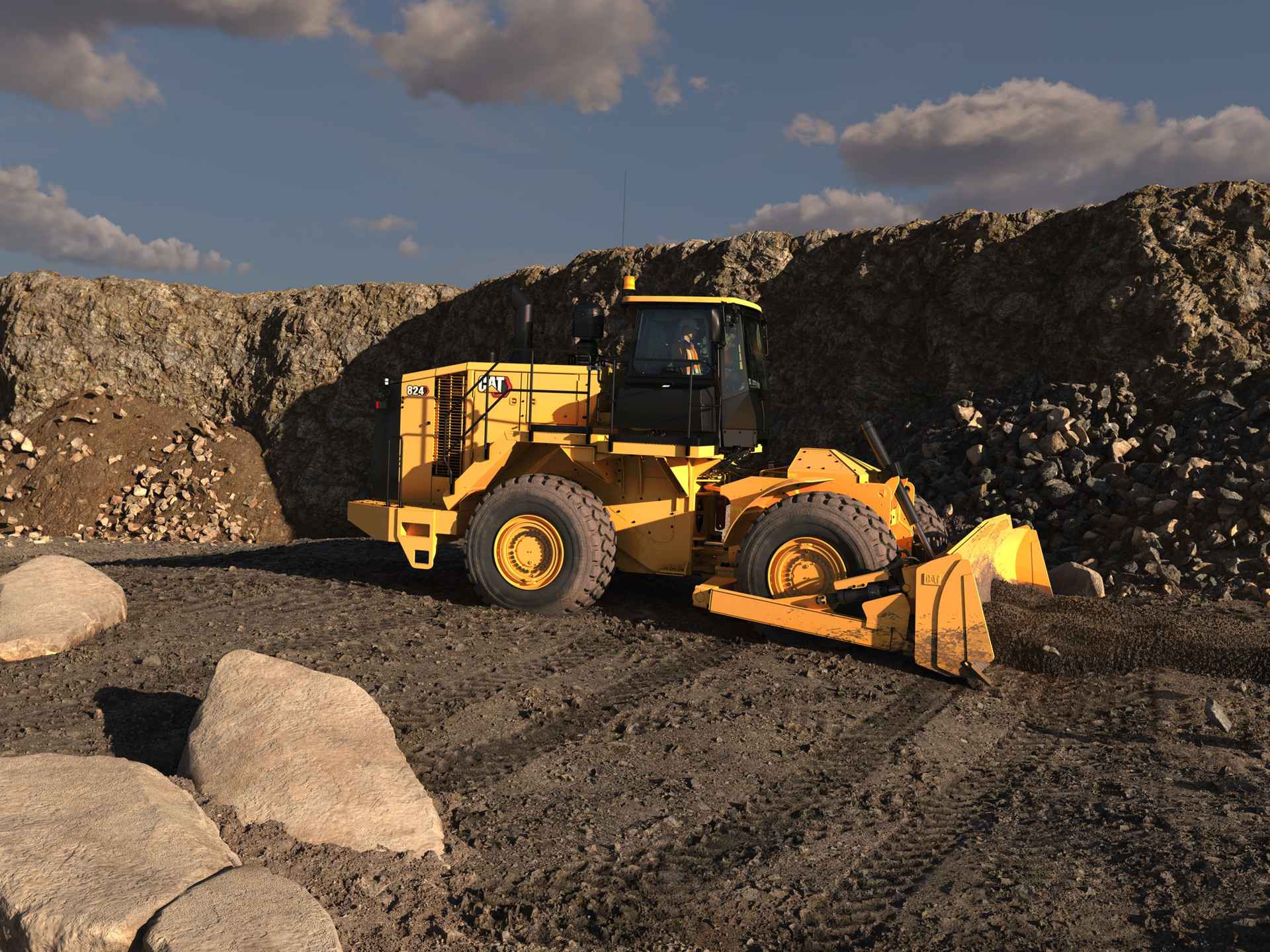

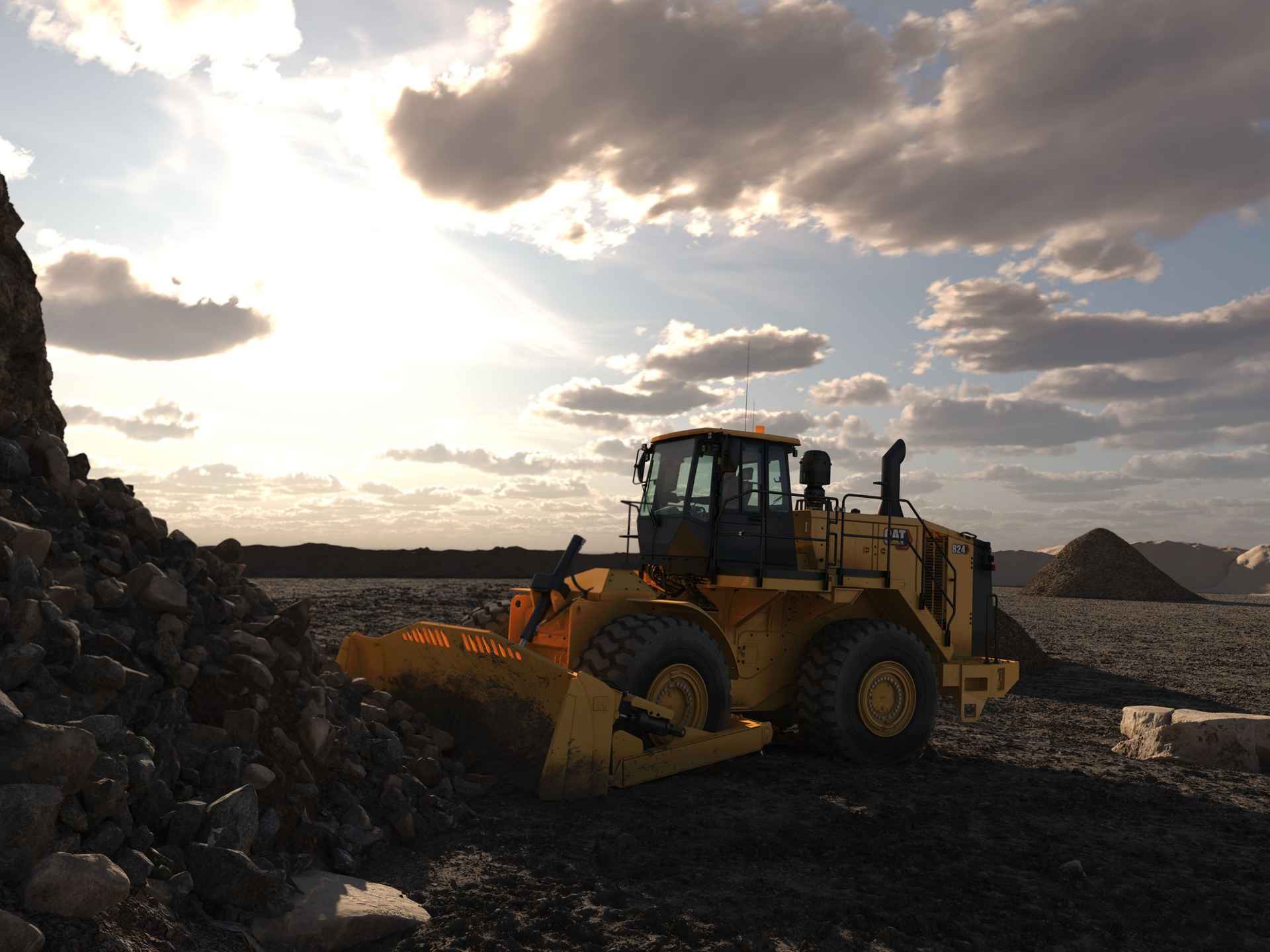

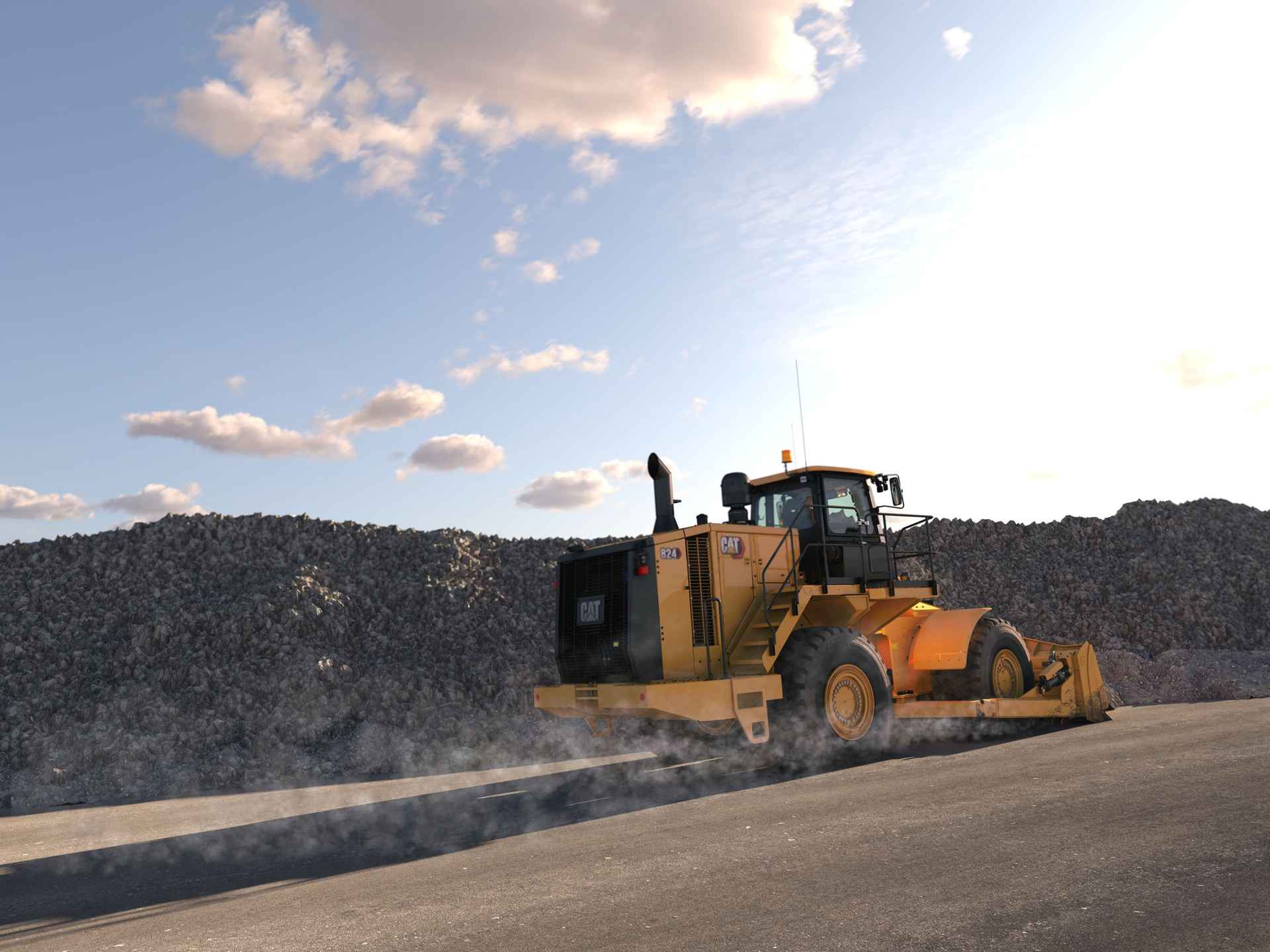

Los tractores topadores de ruedas Cat® combinan la potencia de un tractor topador de cadenas con la facilidad de movimiento de una máquina sobre ruedas. De esta manera, ofrecen mayor producción con un costo de operación bajo en una variedad de aplicaciones, desde la limpieza para el sector de la minería en superficie hasta el apilamiento de carbón y el mantenimiento y la recuperación de carreteras.

INFORMACIÓN GENERAL

Potencia neta - SAE J1349:2011302 kW
Potencia neta: ISO 9249:2007405 hp
Velocidad nominal1800 rpm
Potencia del motor: ISO 14396:2002426 hp
Potencia neta: ISO 9249:2007302 kW
Potencia bruta: SAE J1995:2014434 hp
Potencia del motor: ISO 14396:2002318 kW
Par máximo neto (1.300 rpm)1479 lbf·pie
Potencia bruta: SAE J1995:2014324 kW
Altitud máxima sin reducción de potencia (Tier 4 final de la EPA de EE.UU. o Stage V de la UE)9298 pie
Par máximo neto (1.300 rpm)2005 N·m
Altitud máxima sin reducción de potencia (Tier 3 de la EPA de EE.UU. o Stage IIIA de la UE)9098 pie
Altitud máxima sin reducción de potencia (Tier 4 final de la EPA de EE.UU. o Stage V de la UE)2834 m
Calibre5.4 pulg
Altitud máxima sin reducción de potencia (Tier 3 de la EPA de EE.UU. o Stage IIIA de la UE)2773 m
Carrera6.7 pulg
Calibre137.2 mm
Cilindrada927.6 pulg³
Carrera171.4 mm
Velocidad alta de funcionamiento en vacío2300 rpm
Cilindrada15.2 L
Velocidad baja de funcionamiento en vacío800 rpm
Velocidad alta de funcionamiento en vacío2300 rpm
Modelo de motorCat® C15
Velocidad baja de funcionamiento en vacío800 rpm
Reserva de par33%
Potencia neta - SAE J1349:2011405 hp
Nota (1)La potencia neta anunciada es la potencia disponible en el volante del motor cuando el motor está equipado con ventilador, filtro de aire, módulo de emisiones limpias y alternador.
Velocidad nominal1800 rpm
Nota (2)Hay dos configuraciones de emisión del motor disponibles. Una cumple con las normas de emisiones Tier 4 final de la EPA de EE.UU., Stage V de la UE, Stage V de Corea y 2014 de Japón. La otra cumple con las normas de emisiones MAR-1 de Brasil, equivalentes a Tier 3 de la EPA de EE.UU. y a Stage IIIA de la UE.
Peso en orden de trabajo: hoja recta (Tier 4 final o Stage V)34004 kg
Peso en orden de trabajo: hoja recta (Tier 4 final o Stage V)74966 lb
Avance: 16.1 km/h
Avance: 26.9 milla/h
Avance: 211.1 km/h
Avance: 312.2 milla/h
Avance: 319.6 km/h
Avance: 421.6 milla/h
Avance: 434.8 km/h
Retroceso: 14.3 milla/h
Retroceso: 17 km/h
Retroceso: 27.8 milla/h
Retroceso: 212.6 km/h
Retroceso: 313.9 milla/h
Retroceso: 322.4 km/h
Retroceso: 424.7 milla/h
Retroceso: 439.7 km/h
Tipo de transmisiónECPC (Electronic Clutch Pressure Control, control electrónico de presión del embrague) y servotransmisión planetaria Cat
Avance: 13.8 milla/h
Flujo de la bomba a 1.800 rpm117 L/min
Presión de alivio principal3771 lb/pulg²
Presión de alivio principal26000 kPa
Presión máxima de suministro3495 lb/pulg²
Presión máxima de suministro24100 kPa
Cilindros de doble acción: levantamiento, calibre y carrera120 mm × 1.070 mm (4,7" × 42,1")
Flujo de la bomba a 1.800 rpm30.9 gal/min
Cilindro de doble acción: inclinación, calibre y carrera140 mm × 230 mm (5,5" × 9,1")
Flujo de la bomba a 1.800 rpm30.9 gal EE.UU./min
Calibre114.3 mm
Carrera22.7 pulg
Carrera576 mm
Flujo máximo a 1.800 rpm44.9 gal EE.UU./min
Flujo máximo a 1.800 rpm170 L/min
Ajuste de válvula de alivio: dirección3481 lb/pulg²
Ajuste de válvula de alivio: dirección24000 kPa
Sistema de dirección: circuitoOperado por piloto y con detección de carga
Flujo máximo a 1.800 rpm44.9 gal/min
Sistema de dirección: bombaPistón de desplazamiento variable
Calibre4.5 pulg
Ángulo de articulación del vehículo86°
Sistema de enfriamiento116 L
Cárter del motor9 gal (EE.UU.)
Cárter del motor34 L
Transmisión17.4 gal (EE.UU.)
Transmisión66 L
Tanque de combustible206.6 gal (EE.UU.)
Tanque de combustible782 L
Tanque de fluido de escape de combustible diésel (solo para Tier 4 final o StageV)8.5 gal (EE.UU.)
Tanque de fluido de escape de combustible diésel (solo para Tier 4 final o StageV)32 L
Diferencial: mandos finales: delanteros26.4 gal (EE.UU.)
Diferencial: mandos finales: delanteros100 L
Diferencial: mandos finales: traseros29.1 gal (EE.UU.)
Diferencial: mandos finales: traseros110 L
Solo tanque hidráulico35.4 gal (EE.UU.)
Solo tanque hidráulico134 L
Sistema hidráulico: implemento/dirección56.5 gal (EE.UU.)
Sistema hidráulico: implemento/dirección214 L
Nota (1)Todos los motores diésel fuera de carretera que cumplen con las normas de emisiones Tier 4 final, Stage V de la UE y 2014 de Japón (Tier 4 final) se deben usar con: – Combustible diésel ultrabajo en azufre (ULSD, ultra low sulfur diesel) que contenga 15 ppm (mg/kg) de azufre o menos. – Los motores Cat son compatibles con los siguientes combustibles renovables, alternativos y biodiésel* que reducen la emisión de gases de efecto invernadero***: • Hasta biodiésel B20 FAME (Fatty acid methyl ester, éster metílico de ácido graso)** • Hasta un 100 % de combustibles renovables HVO (Hydrotreated Vegetable Oil, aceite vegetal hidrotratado) y GTL (Gas-to-Liquids, gas a líquidos). – DEO-ULS™ Cat o aceites que cumplan con las especificaciones de Cat ECF-3, API CJ-4 y ACEA E9. – Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid) que cumpla con los requisitos definidos en la norma ISO 22241-1:2006. *Consulte las pautas para una aplicación exitosa. Comuníquese con su distribuidor Cat o consulte "Recomendaciones de fluidos para máquinas Caterpillar" (SEBU6250) para obtener más detalles. **Los motores que tienen dispositivos de postratamiento pueden usar hasta biodiésel B20. Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, hasta un 100 % de biodiésel. *** Las emisiones de gases de efecto invernadero del tubo de escape de los combustibles con menor intensidad de carbono son esencialmente las mismas que las de los combustibles tradicionales.
Sistema de enfriamiento30.6 gal (EE.UU.)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)**110 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
Nota (1)* Para las máquinas que se utilizan en los países de la Unión Europea y en los países que adoptan las Directivas de la Unión Europea y del Reino Unido.
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Nota (2)** Directiva de la Unión Europea “2000/14/EC”, según lo enmendado en 2005/88/EC y la Norma sobre ruido 2001 del Reino Unido Nro. 1701.
Nivel de potencia acústica de la máquina (ISO 6395:2008)**110 dB(A)
Nota (3)El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
Nota (4)El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
Nota (5)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)**110 dB(A)
Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
Nota (1)* Para las máquinas que se utilizan en los países de la Unión Europea y en los países que adoptan las Directivas de la Unión Europea y del Reino Unido.
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Nota (2)** Directiva de la Unión Europea “2000/14/EC”, según lo enmendado en 2005/88/EC y la Norma sobre ruido 2001 del Reino Unido Nro. 1701.
Nivel de potencia acústica de la máquina (ISO 6395:2008)**110 dB(A)
Nota (3)El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
Nota (4)El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
Nota (5)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Altura hasta la parte superior de la baliza4422 mm
Altura hasta la parte superior de la baliza14.5 pie
Altura: parte superior del tubo de escape vertical4332 mm
Altura: parte superior del tubo de escape vertical14.2 pie
Altura: parte superior del capó3204 mm
Altura: parte superior del capó10.5 pie
Espacio libre sobre el suelo del parachoques852 mm
Espacio libre sobre el suelo del parachoques2.8 pie
Línea central del eje frontal al enganche1850 mm
Línea central del eje frontal al enganche6.1 pie
Distancia entre ejes3700 mm
Distancia entre ejes12.1 pie
Longitud con la hoja recta sobre el suelo8422 mm
Longitud con la hoja recta sobre el suelo27.6 pie
Espacio libre sobre el suelo hasta el muñón441.4 mm
Espacio libre sobre el suelo hasta el muñón1.45 pie
Altura: parte superior de la cabina4100 mm
Altura: parte superior de la cabina13.5 pie
Ancho sobre las barandas3336 mm
Ancho sobre las barandas10.94 pie
Espacio libre sobre el suelo534.4 mm
Espacio libre sobre el suelo1.8 pie
Capacidad5 m³
Capacidad6.6 yd³
Ancho sobre las cantoneras4507 mm
Ancho sobre las cantoneras177.4 pulg
Altura1230 mm
Altura48.4 pulg
Profundidad de excavación448 mm
Profundidad de excavación17.6 pulg
Espacio libre sobre el suelo1057 mm
Espacio libre sobre el suelo41.6 pulg
Inclinación máxima1167 mm
Inclinación máxima45.9 pulg
Radio de giro: esquina exterior de la hoja7227 mm
Radio de giro: esquina exterior de la hoja23.7 pie
Radio de giro: esquina interior de la hoja3093 mm
Radio de giro: esquina interior de la hoja10.15 pie
Capacidad5 m³
Capacidad6.6 yd³
Ancho sobre las cantoneras4507 mm
Ancho sobre las cantoneras177.4 pulg
Altura1230 mm
Altura48.4 pulg
Profundidad de excavación448 mm
Profundidad de excavación17.6 pulg
Espacio libre sobre el suelo1057 mm
Espacio libre sobre el suelo41.6 pulg
Inclinación máxima1167 mm
Inclinación máxima45.9 pulg
Radio de giro: esquina exterior de la hoja7099 mm
Radio de giro: esquina exterior de la hoja23.2 pie
Radio de giro: esquina interior de la hoja3120 mm
Radio de giro: esquina interior de la hoja10.2 pulg³
Capacidad7.7 m³
Capacidad10 yd³
Ancho sobre las cantoneras4421 mm
Ancho sobre las cantoneras174.1 pulg
Altura1551 mm
Altura61.1 pulg
Profundidad de excavación477 mm
Profundidad de excavación18.8 pulg
Espacio libre sobre el suelo1068 mm
Espacio libre sobre el suelo42 pulg
Inclinación máxima1120 mm
Inclinación máxima44.1 pulg
Radio de giro: esquina exterior de la hoja7260 mm
Radio de giro: esquina exterior de la hoja23.8 pie
Radio de giro: esquina interior de la hoja3313 mm
Radio de giro: esquina interior de la hoja10.8 pie
Capacidad7.7 m³
Capacidad10 yd³
Ancho sobre las cantoneras4352 mm
Ancho sobre las cantoneras171.3 pulg
Altura1350 mm
Altura53.1 pulg
Profundidad de excavación461 mm
Profundidad de excavación18.1 pulg
Espacio libre sobre el suelo1051 mm
Espacio libre sobre el suelo41.4 pulg
Inclinación máxima1132 mm
Inclinación máxima44.6 pulg
Radio de giro: esquina exterior de la hoja7299 mm
Radio de giro: esquina exterior de la hoja23.9 pie
Radio de giro: esquina interior de la hoja3468 mm
Radio de giro: esquina interior de la hoja11.3 pie
Capacidad16.2 m³
Capacidad21.2 yd³
Ancho sobre las cantoneras4798 mm
Ancho sobre las cantoneras189 pulg
Altura1745 mm
Altura68.7 pulg
Profundidad de excavación472 mm
Profundidad de excavación18.6 pulg
Espacio libre sobre el suelo1072 mm
Espacio libre sobre el suelo42.2 pulg
Inclinación máxima1242 mm
Inclinación máxima48.9 pulg
Radio de giro: esquina exterior de la hoja7590 mm
Radio de giro: esquina exterior de la hoja24.9 pie
Radio de giro: esquina interior de la hoja3496 mm
Radio de giro: esquina interior de la hoja11.4 pie
Capacidad8.1 m³
Capacidad10.6 yd³
Ancho sobre las cantoneras4357 mm
Ancho sobre las cantoneras171.6 pulg
Altura1350 mm
Altura53.1 pulg
Profundidad de excavación461 mm
Profundidad de excavación18.1 pulg
Espacio libre sobre el suelo1051 mm
Espacio libre sobre el suelo41.4 pulg
Inclinación máxima1132 mm
Inclinación máxima44.6 pulg
Radio de giro: esquina exterior de la hoja7296 mm
Radio de giro: esquina exterior de la hoja23.9 pie
Radio de giro: esquina interior de la hoja3475 mm
Radio de giro: esquina interior de la hoja11.4 pie
Aire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a o R1234yf. Consulte la etiqueta o el manual de instrucciones para identificar el gas. - Si está equipado con R134a (potencial de calentamiento global: 1430), el sistema contiene 2 kg de refrigerante, que tiene un equivalente de CO2 a 2,86 toneladas métricas (3,15 tons EE.UU.).
DelanteroPlanetaria fija
Ángulo de oscilación±11°
TraseroPlanetaria oscilante
Freno de estacionamientoTambor y zapata accionados por resorte con desconexión hidráulica
FrenosDiscos múltiples sumergidos en aceite en las 4 ruedas
