ESPECIFICACIONES
Potencia bruta: SAE J19953500 hp
Potencia neta: SAE J13493405 hp
Velocidad nominal1800 rpm
Calibre6.9 pulg
INFORMACIÓN GENERAL

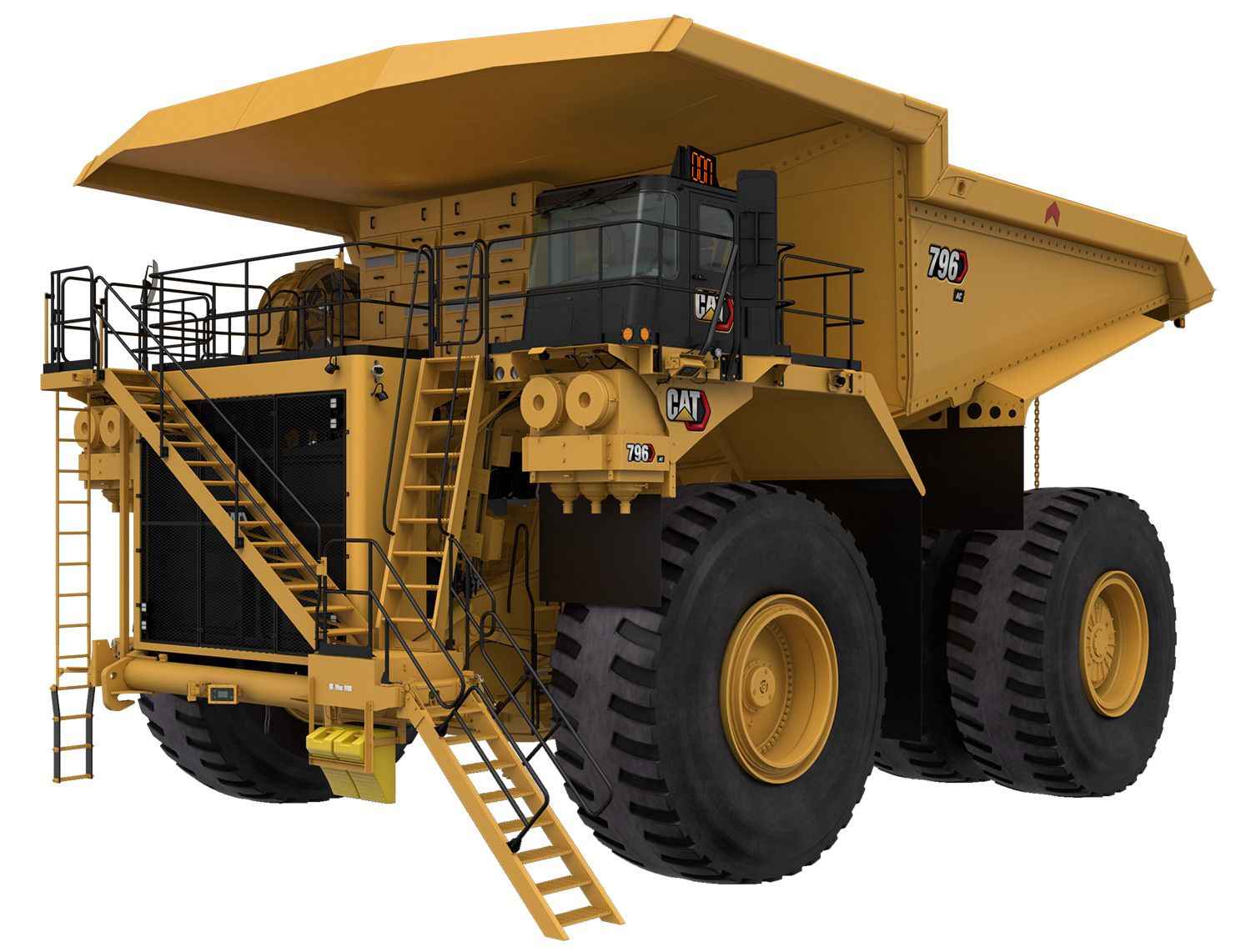

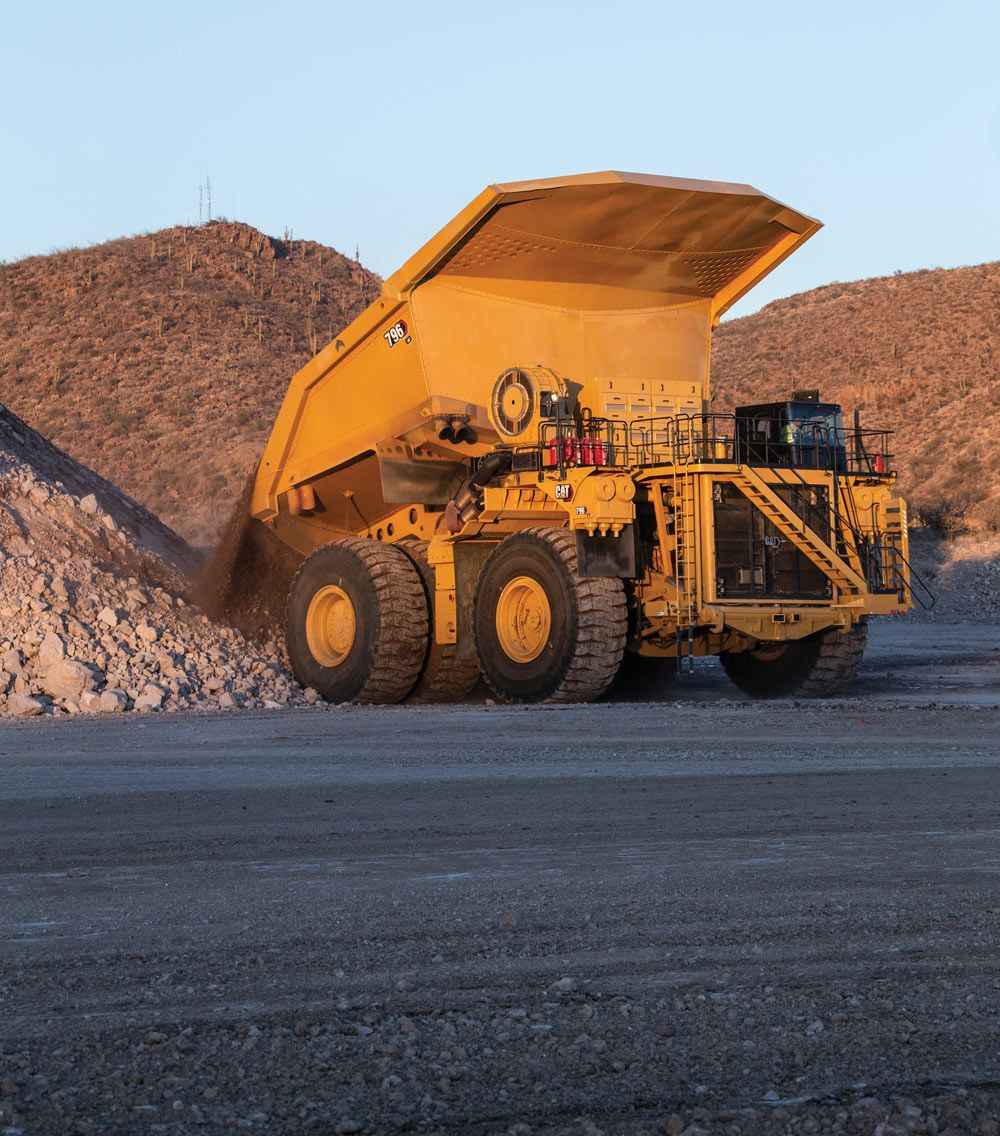

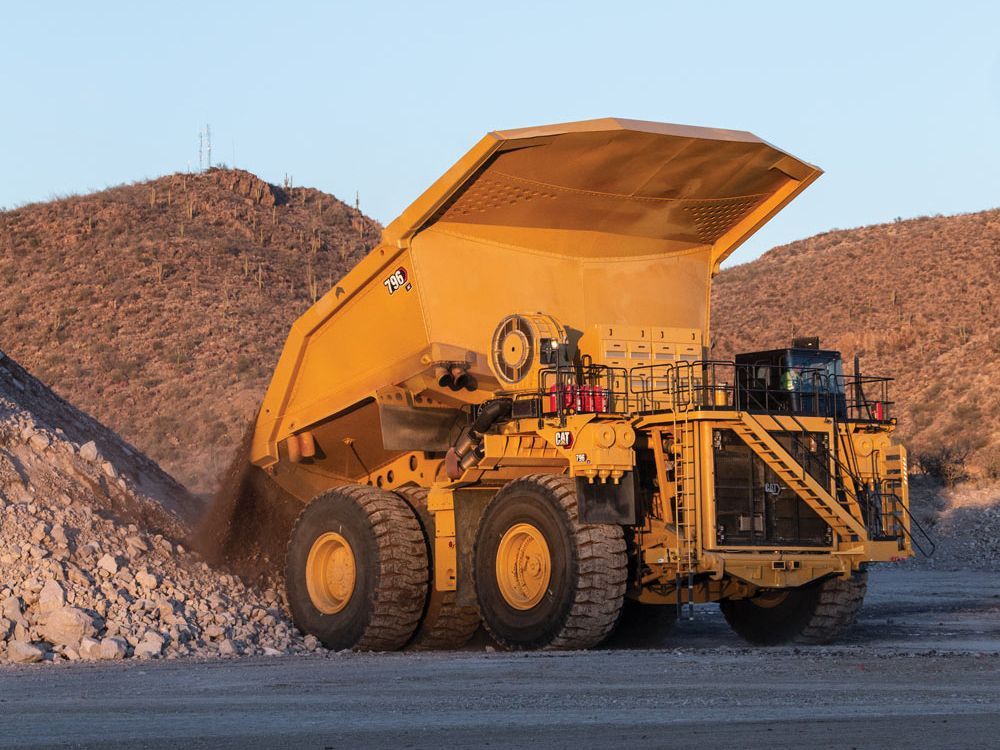

El Camión Cat® 796 AC con mando eléctrico ofrece más flexibilidad que cualquier otro en su clase de tamaño, lo que garantiza un rendimiento optimizado y una mayor productividad. Fabricado en función de una arquitectura de camión probada y estructuras de alta resistencia, el 796 AC proporciona una carga útil nominal de objetivo de hasta 327 toneladas métricas (360 tons EE.UU.), independientemente de los accesorios. Además, si agrega un sistema de mando probado con una capacidad de servicio líder en la industria, y el Camión Minero 796 AC se convierte en una solución de acarreo en la que puede confiar. Así obtiene una mayor fiabilidad y disponibilidad y menores costos del ciclo de vida. Al transportar más material en cada carga, en cada ciclo y en cada jornada de trabajo, se logra una operación de transporte de bajo costo por tonelada que ofrece un mejor resultado final.
INFORMACIÓN GENERAL
El Camión Cat® 796 AC con mando eléctrico ofrece más flexibilidad que cualquier otro en su clase de tamaño, lo que garantiza un rendimiento optimizado y una mayor productividad. Fabricado en función de una arquitectura de camión probada y estructuras de alta resistencia, el 796 AC proporciona una carga útil nominal de objetivo de hasta 327 toneladas métricas (360 tons EE.UU.), independientemente de los accesorios. Además, si agrega un sistema de mando probado con una capacidad de servicio líder en la industria, y el Camión Minero 796 AC se convierte en una solución de acarreo en la que puede confiar. Así obtiene una mayor fiabilidad y disponibilidad y menores costos del ciclo de vida. Al transportar más material en cada carga, en cada ciclo y en cada jornada de trabajo, se logra una operación de transporte de bajo costo por tonelada que ofrece un mejor resultado final.
- Potencia bruta: SAE J19952610 kW
- Potencia neta: SAE J13492539 kW
- Velocidad nominal1800 rpm
- Calibre175 mm
- Carrera220 mm
- Cilindrada85 L
- Peso bruto nominal de la máquina576072 kg
- Peso del chasis203398 kg
- Carga útil nominal327 t
- Eje delantero: vacío47 %
- Eje trasero: vacío53 %
- Eje delantero: con carga33 %
- Eje trasero: con carga67 %
- Velocidad máxima con carga64 km/h
- Superficie de los frenos de discos sumergidos en aceite delanteros131473 cm²
- Parte trasera: superficie de los frenos de discos sumergidos en aceite198388 cm²
- Potencia de retardo dinámico: continua4086 kW
- Flujo de la bomba: velocidad alta en vacío964 L/min
- Ajuste de la válvula de alivio: levantada20884 kPa
- Tiempo de levantamiento de la caja: velocidad alta en vacío21 s
- Tiempo de bajada de la caja: posición libre22 s
- Disminución de la potencia de la caja: velocidad alta en vacío17.5 s
- Carrera efectiva del cilindro: delantera102.1 mL
- Carrera efectiva del cilindro: trasera50.5 mm
- Tanque de combustible4922 L
- Tanque de combustible (Tier 4)4542 L
- Tanque del fluido de escape diésel378 L
- Sistema de enfriamiento799 L
- Cárter310 L
- Ruedas delanteras: cada una28 L
- Mando final: cada uno254 L
- Tanque hidráulico1121 L
- Sistema hidráulico (incluido el tanque)1458 L
- Tanque de engrase41 kg
- Calentador y desempañador24600 BTU/h
- Ángulo de dirección39 °
- Diámetro de giro: delantero32.4 m
- Altura: parte superior de la ROPS6720 mm
- Longitud total15679 mm
- Distancia entre ejes6674 mm
- Eje trasero: cola4898 mm
- Espacio libre de descarga sin carga1744 mm
- Altura de carga vacío7271 mm
- Altura total con caja levantada14890 mm
- Ancho del neumático delantero de la línea de centro7028 mm
- Espacio libre del eje delantero con carga855 mm
- Ancho total del techo (con deflectores de rocas)10103 mm
- Ancho exterior de la caja/el techo (sin deflectores de rocas)9639 mm
- Ancho interior de la caja8973 mm
- Altura del techo delantero - vacío7928 mm
- Espacio libre del eje trasero con carga854 mm
- Línea de centro del ancho del neumático doble trasero5943 mm
- Ancho total entre neumáticos sin carga9226 mm
- Potencia bruta: SAE J19953500 hp
- Potencia neta: SAE J13493405 hp
- Velocidad nominal1800 rpm
- Calibre6.9 pulg
- Carrera8.7 pulg
- Cilindrada5187 pulg³
- Peso bruto nominal de la máquina1270000 lb
- Peso del chasis448415 lb
- Carga útil nominal360 ton (EE.UU.)
- Eje delantero: vacío47 %
- Eje trasero: vacío53 %
- Eje delantero: con carga33 %
- Eje trasero: con carga67 %
- Velocidad máxima con carga40 milla/h
- Superficie de los frenos de discos sumergidos en aceite delanteros20378 pulg²
- Parte trasera: superficie de los frenos de discos sumergidos en aceite30750 pulg²
- Potencia de retardo dinámico: continua5480 hp
- Flujo de la bomba: velocidad alta en vacío257.3 gal/min
- Ajuste de la válvula de alivio: levantada3029 lb/pulg²
- Tiempo de levantamiento de la caja: velocidad alta en vacío21 s
- Tiempo de bajada de la caja: posición libre22 s
- Disminución de la potencia de la caja: velocidad alta en vacío17.5 s
- Carrera efectiva del cilindro: delantera4 pulg
- Carrera efectiva del cilindro: trasera2 pulg
- Tanque de combustible1300 gal (EE.UU.)
- Tanque de combustible (Tier 4)1200 gal (EE.UU.)
- Tanque del fluido de escape diésel100 gal (EE.UU.)
- Sistema de enfriamiento211 gal (EE.UU.)
- Cárter82 gal (EE.UU.)
- Ruedas delanteras: cada una7 gal (EE.UU.)
- Mando final: cada uno67 gal (EE.UU.)
- Tanque hidráulico296 gal (EE.UU.)
- Sistema hidráulico (incluido el tanque)385 gal (EE.UU.)
- Tanque de engrase90 lb
- Calentador y desempañador24600 BTU/h
- Ángulo de dirección39 °
- Diámetro de giro: delantero106.3 pie
- Altura: parte superior de la ROPS22.05 pie
- Longitud total51.44 pie
- Distancia entre ejes21.9 pie
- Eje trasero: cola16.07 pie
- Espacio libre de descarga sin carga5.72 pie
- Altura de carga vacío23.85 pie
- Altura total con caja levantada48.85 pie
- Ancho del neumático delantero de la línea de centro23.06 pie
- Espacio libre del eje delantero con carga2.81 pie
- Ancho total del techo (con deflectores de rocas)33.15 pie
- Ancho exterior de la caja/el techo (sin deflectores de rocas)31.62 pie
- Ancho interior de la caja29.44 pie
- Altura del techo delantero - vacío26.01 pie
- Espacio libre del eje trasero con carga2.8 pie
- Línea de centro del ancho del neumático doble trasero19.5 pie
- Ancho total entre neumáticos sin carga30.27 pie
- Modelo de motorC175-16 Cat®
- Clasificación de emisionesCon optimización de combustible
- Nota (1)La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con sistema de admisión de aire, sistema de escape y alternador.
- Nota (2)Tier 4 final de la EPA de EE.UU. y Stage V de la UE disponible para mercados aplicables.
- Nota (3)Clasificaciones de potencia adicionales optimizadas para el combustible disponibles para seleccionar: 2.312 kW/3.100 hp
- Gama de los pesos de las cajas38.833-42.907 kg (85.611-94.594 lb)
- Nota (1)Comuníquese con el fabricante de los neumáticos para conocer la carga máxima.
- Nota (2)Peso del chasis con tanques de combustible y fluidos llenos, accesorios estándar y obligatorios, dispositivo de levantamiento, grupo de montaje de la caja, llantas y neumáticos.
- Nota (3)Consulte la política de sobrecarga 10/10/20 del camión minero Cat (AEXQ0250) para obtener información sobre las limitaciones de peso bruto máximo de la máquina.
- Nota
Distribuciones de peso optimizadas con la caja Cat.
- Relación de reducción total35:1
- Generador/alternadorSin escobillas, de montaje en el motor y cojinete doble
- ControlesGabinete Cat presurizado, con enfriamiento y tecnología de inversor IGBT, con filtración
- Motor de ruedasInducción de CA Cat montada en el eje trasero
- Sistema de enfriamientoSistema de enfriamiento Cat impulsado hidráulicamente de velocidad variable
- Neumáticos estándares59/80 R63
- Llantas44" x 63"
- Nota (1)Las llantas de cambio rápido son optativas.
- Nota (2)Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor de neumáticos sobre la selección de neumáticos adecuados y las capacidades de TKPH (Ton Kilometer per Hour, toneladas kilómetro por hora) y TMPH (Ton Mile per Hour, toneladas milla por hora).
- Frenos de servicioFrenos de discos sumergidos en aceite en las cuatro esquinas enfriados por aceite y de accionamiento hidráulico
- NormasServicio y secundario: ISO 3450:2011
- Freno de estacionamientoFrenos de discos múltiples en las cuatro esquinas de accionamiento por resorte y liberación hidráulica
- Freno de cargaFrenos de servicio traseros
- Nota
Sistema de frenos antibloqueo (ABS) optativo con el paquete CMD
- A ras97-153 m³ (127-200 yd³)
- Colmada (SAE 2:1)186-237 m³ (243-310 yd³)
- Nota
Consulte con su distribuidor Cat local para obtener recomendaciones acerca de la caja.
- TipoCilindros hidráulicos dobles de dos etapas con válvula de amortiguación.
- Nota (1)Cilindros hidráulicos dobles de dos etapas montados fuera del bastidor principal y cilindros de doble acción en ambas etapas.
- Nota (2)Capacidad de aumento y disminución de la potencia en ambas etapas.
- Nota (3)La baja modulación de la caja automática reduce el impacto en el bastidor.
- TipoCilindros autónomos de nitrógeno/aceite, montaje de pasador a pasador, accesorios de horquilla de cizalla doble superior e inferior
- Eje trasero: oscilación+/- 5,32°
- Nota (1)El tanque de DEF (Diesel Exhaust Fluid, Fluido de escape diésel) solo está disponible para la opción de motor Tier 4 final de la EPA de EE.UU. y Stage V de la UE.
- Aire acondicionadoHFC - Refrigerante 134A: 21.600 BTU/h
- Nota
Capacidad de temperatura ambiente de hasta - 15 °C (5 °F) para el calentador y descongelador y hasta 50° C (122 °F) para el aire acondicionado.
- Normas de ROPS (1)La cabina con ROPS (Rollover Protective Structure, Estructura de Protección en Caso de Vuelcos) cumple con la norma ISO 3471:2008 para el operador y con la norma ISO 13459:2012 para el instructor.
- Normas de FOPSLa FOPS (Falling Objects Protective Structure, Estructura de Protección contra la Caída de Objetos) cumple con la norma ISO 3449:2005 Level II para el operador y con la norma ISO 13459:2012 Level II para el instructor.
- Normas de sonidoEl nivel de presión acústica en los oídos del operador es de 75 dB(A), medido según las normas ISO 6394:2008 e ISO 6396:2008.
- Normas de direcciónNormas de la dirección: ISO 5010:2007
- Nota
Diámetro de giro (ISO 7457:1997)
- Nota
Las dimensiones enumeradas incluyen deflectores del techo.
- Normas de FOPSFOPS (Falling Objects Protective Structure, Estructura de protección contra la caída de objetos) cumple con la norma ISO 3449:2005 para el operador y con los criterios de la norma ISO 13459:2012 Level II FOPS para el instructor.
- Relación de reducción total35 a 1
- Normas de ROPSLa cabina con ROPS (Rollover Protective Structure, Estructura de protección en caso de vuelcos) que ofrece Caterpillar cumple con la norma ISO 3471:2008 para el operador y la norma ISO 13459:2012 para el instructor.
- Normas de ruido (1)El nivel de presión acústica del operador que se midió de acuerdo con los procedimientos del ciclo de trabajo especificados en las normas ISO 6394:2008 e ISO 6396:2008 es de 75 dB(A) para la cabina que ofrece Caterpillar, cuando se instala y mantiene correctamente y se prueba con puertas y ventanas cerradas.
- Normas de ruido (2)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.
- Nota (1)La carga útil asume la ausencia de suciedad, opciones adicionales o accesorios.
- Retardo eléctricoDiseño radial de la rejilla
- Nota (2)Consulte la política de sobrecarga 10/10/20 del camión minero Cat (AEXQ0250) para obtener información sobre las limitaciones de peso bruto máximo de la máquina.
