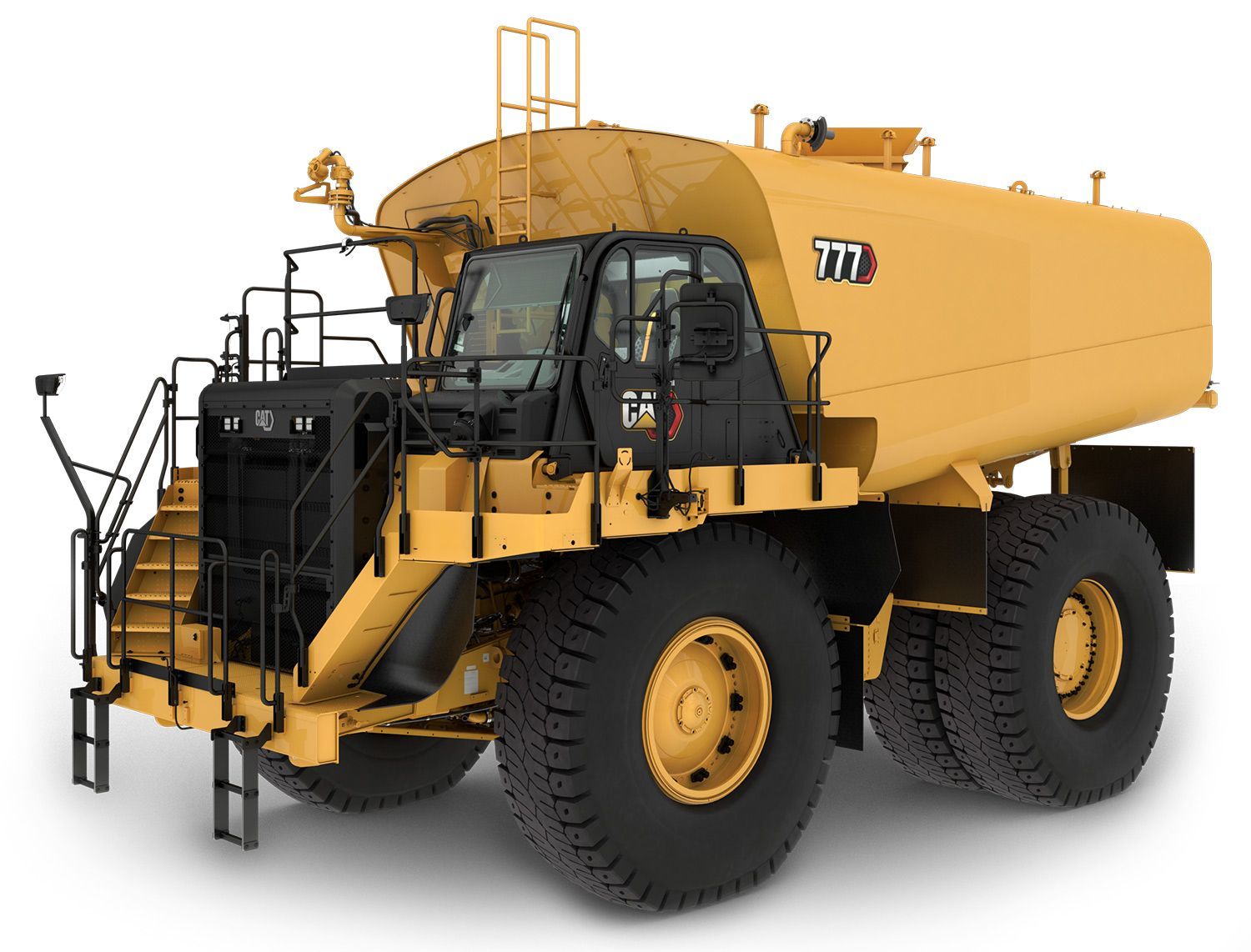

Camión Cisterna 777 (07)
ESPECIFICACIONES
Potencia bruta: SAE J1995:20141025 hp
Velocidad del motor1800 rpm
Potencia neta - SAE J1349:2011916 hp
Calibre5.7 pulg
INFORMACIÓN GENERAL

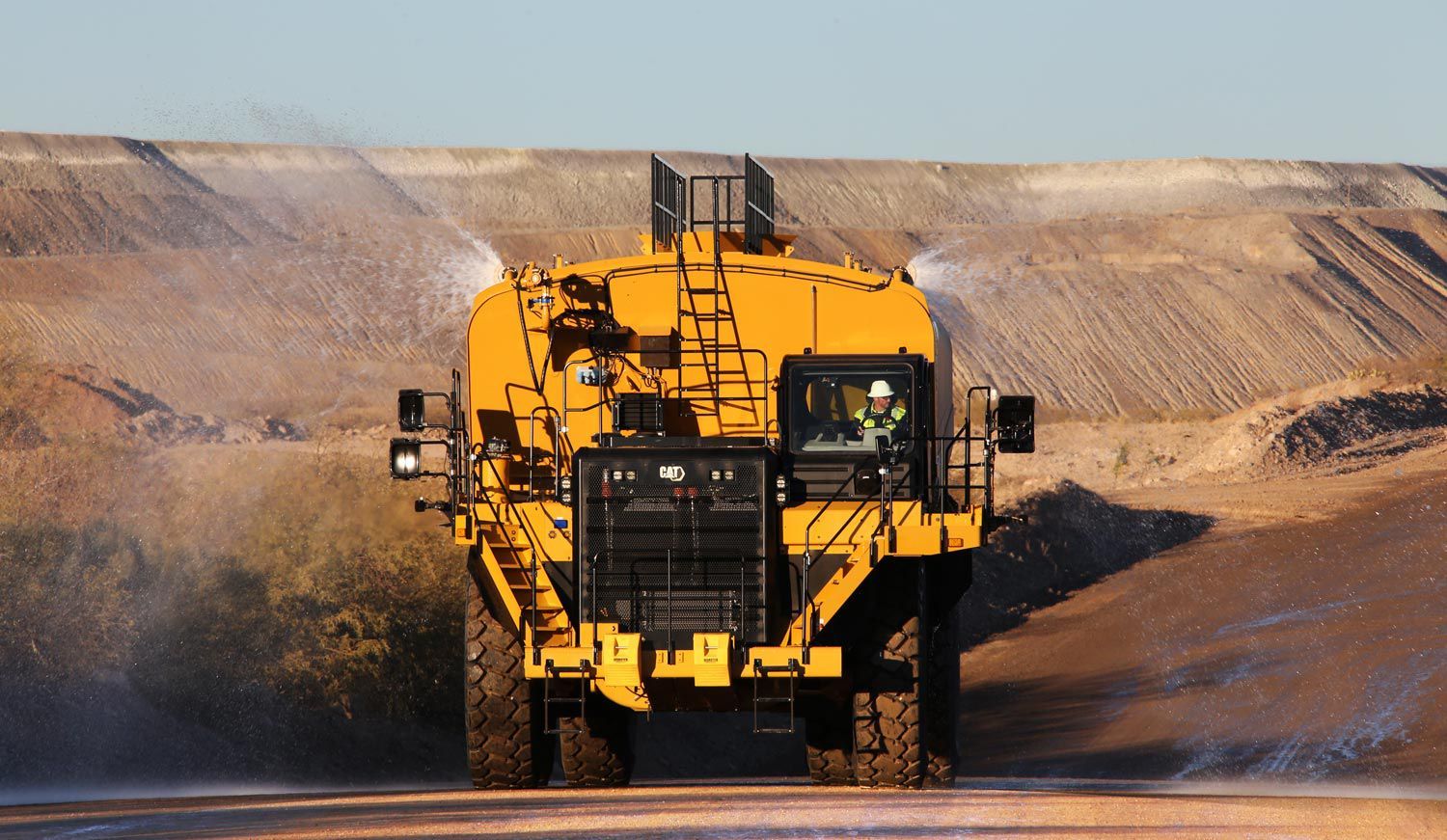

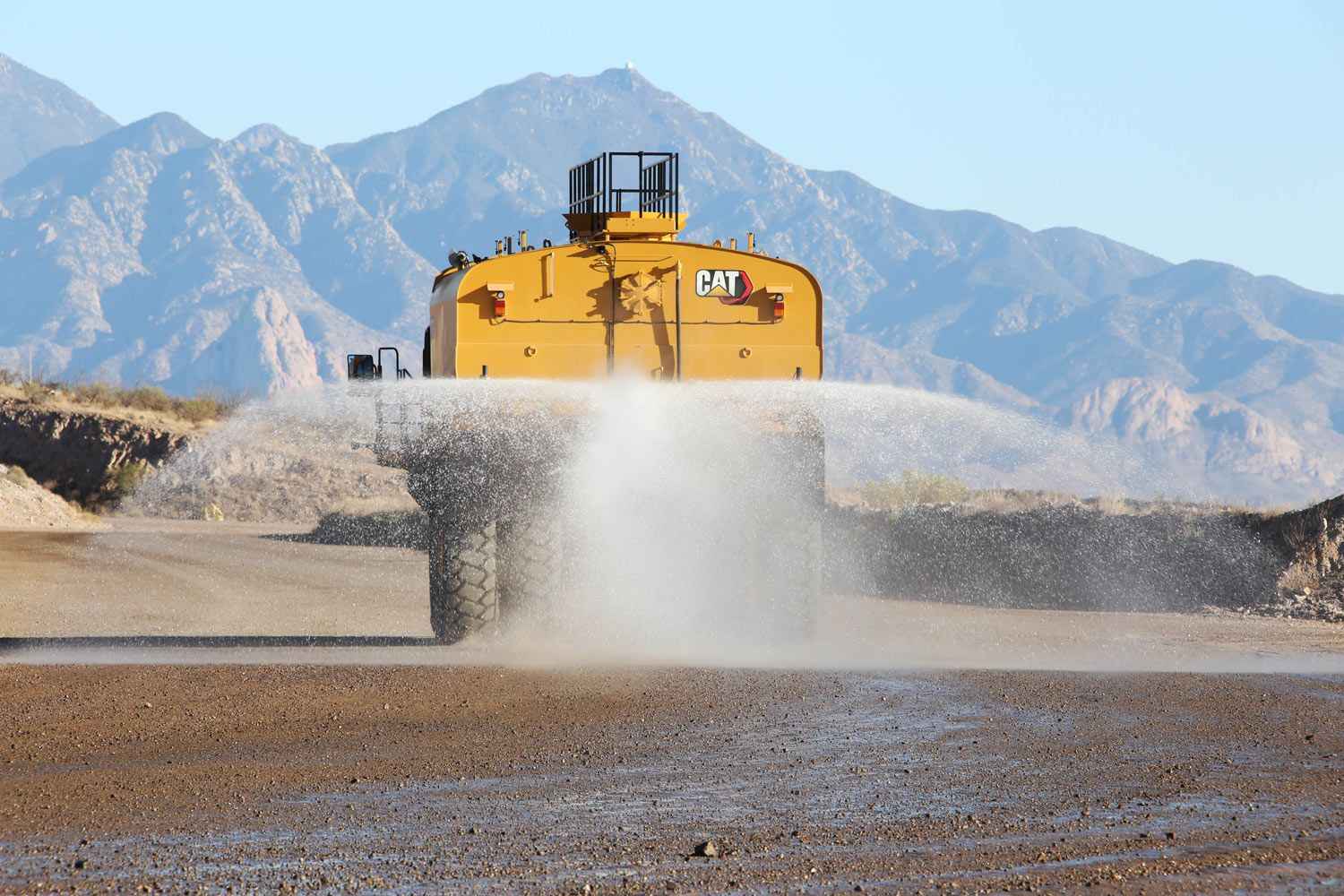

Cat® Water Solutions lo ayuda a reducir eficazmente el polvo del camino de acarreo para mejorar la seguridad y aumentar la productividad en su sitio de trabajo, cantera o mina. Un camión, un tanque y un sistema de suministro de agua integrados, conectados con niveles escalables de tecnología ayudan a resolver los problemas de riego excesivo e insuficiente con especial atención en las operaciones sostenibles. La venta y el respaldo de esta innovadora solución de riego están a cargo del distribuidor Cat local de confianza que usted ya conoce.
INFORMACIÓN GENERAL
Cat® Water Solutions lo ayuda a reducir eficazmente el polvo del camino de acarreo para mejorar la seguridad y aumentar la productividad en su sitio de trabajo, cantera o mina. Un camión, un tanque y un sistema de suministro de agua integrados, conectados con niveles escalables de tecnología ayudan a resolver los problemas de riego excesivo e insuficiente con especial atención en las operaciones sostenibles. La venta y el respaldo de esta innovadora solución de riego están a cargo del distribuidor Cat local de confianza que usted ya conoce.
- Potencia bruta: SAE J1995:2014765 kW
- Velocidad del motor1800 rpm
- Potencia neta - SAE J1349:2011683 kW
- Calibre145 mm
- Carrera162 mm
- Cilindrada32.1 L
- Flujo máximo de agua6814 L/min
- Agua por cabezal de rociado (mínimo)132.5 L/min
- Agua por cabezal de rociado (máximo)2270 L/min
- Alcance de apertura del cabezal de rociado (mínimo)1 mm
- Alcance de apertura del cabezal de rociado (máximo)19 mm
- Tamaño máximo de residuos eliminados a través del cabezal de rociado19 mm
- Capacidad del tanque hidráulico del sistema de rociado27.5 L
- Máximo de agua del cañón (en vacío)2271 L/min
- Máximo de agua del cañón (velocidad alta en vacío)6246 L/min
- Distancia máxima de rociado del cañón61 m
- Velocidad máxima con carga67.1 km/h
- Peso bruto objetivo de la máquina164654 kg
- Peso del chasis52262 kg
- Avance: 110.7 km/h
- Avance: 214.6 km/h
- Avance: 319.2 km/h
- Avance: 426.7 km/h
- Avance: 536.2 km/h
- Avance: 648.6 km/h
- Avance: 765.9 km/h
- Retroceso12.1 km/h
- Superficie de freno: delantera40846 cm²
- Superficie de freno: trasera102116 cm²
- Flujo de la bomba: velocidad alta en vacío458 L/min
- Ajuste de la válvula de alivio: levantada18950 kPa
- Ajuste de válvula de alivio: bajada3450 kPa
- Tiempo de levantamiento de la caja: velocidad alta en vacío15 s
- Tiempo de bajada de la caja: posición libre13 s
- Tiempo de bajada de la caja: velocidad alta en vacío13 s
- Eje delantero: vacío46 %
- Eje delantero: con carga33 %
- Eje trasero: vacío54 %
- Eje trasero: con carga67 %
- Carrera del cilindro delantero sin carga/con carga74.7 mm
- Carrera del cilindro trasero sin carga/con carga66 mm
- Eje trasero: oscilación5.4 °
- Ángulo de dirección30.5 °
- Diámetro de giro: delantero25.3 m
- Diámetro del espacio libre del radio de giro28.4 m
- Tanque de combustible (1)1136 L
- Tanque de combustible (2)1325 L
- Sistema de enfriamiento240 L
- Cárter109 L
- Diferenciales227 L
- Mando final: cada uno76 L
- Sistema de dirección: incluye tanque53.6 L
- Sistema de frenos/dispositivo de levantamiento322 L
- Convertidor de par: sistema de la transmisión138.5 L
- Aire acondicionado42789 BTU/kWh
- Calentador y desempañador11070 kJ/kg
- Potencia bruta: SAE J1995:20141025 hp
- Velocidad del motor1800 rpm
- Potencia neta - SAE J1349:2011916 hp
- Calibre5.7 pulg
- Carrera6.4 pulg
- Cilindrada1959 pulg³
- Flujo máximo de agua1800 gal(EE.UU.)/min
- Agua por cabezal de rociado (mínimo)35 gal(EE.UU.)/min
- Agua por cabezal de rociado (máximo)600 gal(EE.UU.)/min
- Alcance de apertura del cabezal de rociado (mínimo)0.04 pulg
- Alcance de apertura del cabezal de rociado (máximo)0.75 pulg
- Tamaño máximo de residuos eliminados a través del cabezal de rociado0.75 pulg
- Capacidad del tanque hidráulico del sistema de rociado7.25 gal (EE.UU.)
- Máximo de agua del cañón (en vacío)600 gal(EE.UU.)/min
- Máximo de agua del cañón (velocidad alta en vacío)1650 gal(EE.UU.)/min
- Distancia máxima de rociado del cañón200 pie
- Velocidad máxima con carga41.7 milla/h
- Peso bruto objetivo de la máquina363000 lb
- Peso del chasis115217 lb
- Avance: 16.6 milla/h
- Avance: 29.1 milla/h
- Avance: 311.9 milla/h
- Avance: 416.6 milla/h
- Avance: 522.5 milla/h
- Avance: 630.2 milla/h
- Avance: 740.9 milla/h
- Retroceso7.5 milla/h
- Superficie de freno: delantera6331 pulg²
- Superficie de freno: trasera15828 pulg²
- Flujo de la bomba: velocidad alta en vacío6331 gal/min
- Ajuste de la válvula de alivio: levantada2750 lb/pulg²
- Ajuste de válvula de alivio: bajada500 lb/pulg²
- Tiempo de levantamiento de la caja: velocidad alta en vacío15 s
- Tiempo de bajada de la caja: posición libre13 s
- Tiempo de bajada de la caja: velocidad alta en vacío13 s
- Eje delantero: vacío46 %
- Eje delantero: con carga33 %
- Eje trasero: vacío54 %
- Eje trasero: con carga67 %
- Carrera del cilindro delantero sin carga/con carga2.9 pulg
- Carrera del cilindro trasero sin carga/con carga2.5 pulg
- Eje trasero: oscilación5.4 °
- Ángulo de dirección30.5 °
- Diámetro de giro: delantero83 pie
- Diámetro del espacio libre del radio de giro93 pie
- Tanque de combustible (1)300 gal (EE.UU.)
- Tanque de combustible (2)350 gal (EE.UU.)
- Sistema de enfriamiento63.4 gal (EE.UU.)
- Cárter28.7 gal (EE.UU.)
- Diferenciales59.9 gal (EE.UU.)
- Mando final: cada uno20 gal (EE.UU.)
- Sistema de dirección: incluye tanque14.1 gal (EE.UU.)
- Sistema de frenos/dispositivo de levantamiento85 gal (EE.UU.)
- Convertidor de par: sistema de la transmisión36.5 gal (EE.UU.)
- Aire acondicionado18390 BTU/lb
- Calentador y desempañador43930 BTU
- Modelo de motorCat® C32B
- EmisionesCon optimización de combustible
- Cilindros12
- Nota (1)La potencia neta anunciada es la potencia disponible al volante cuando el motor está equipado con ventilador, filtro de aire, silenciador y alternador con una velocidad del motor de 1800 rpm.
- Nota (2)Las clasificaciones de potencia se aplican a 1.800 rpm cuando se prueban según las condiciones indicadas para la norma especificada.
- Nota (3)Clasificaciones basadas en las condiciones de aire estándar según la norma SAE J1995 a 25 °C (77 °F) y 100 kPa (29,61 Hg) de presión barométrica. La potencia está basada en el combustible que tiene una gravedad API de 35 a 16° C (60° F) y un LHV de 42.780 kJ/kg (18.390 BTU/lb) cuando se utiliza el motor a 30° C (86° F).
- Nota (4)No se requiere reducción de potencia hasta 2.286m (7.500') para Tier 4/Stage V.
- Nota (5)Disponible como normas de emisiones equivalentes a Tier 4 Final/Stage V, equivalentes a Tier 3/Stage IIIA, o equivalentes a Tier 2/Stage II.

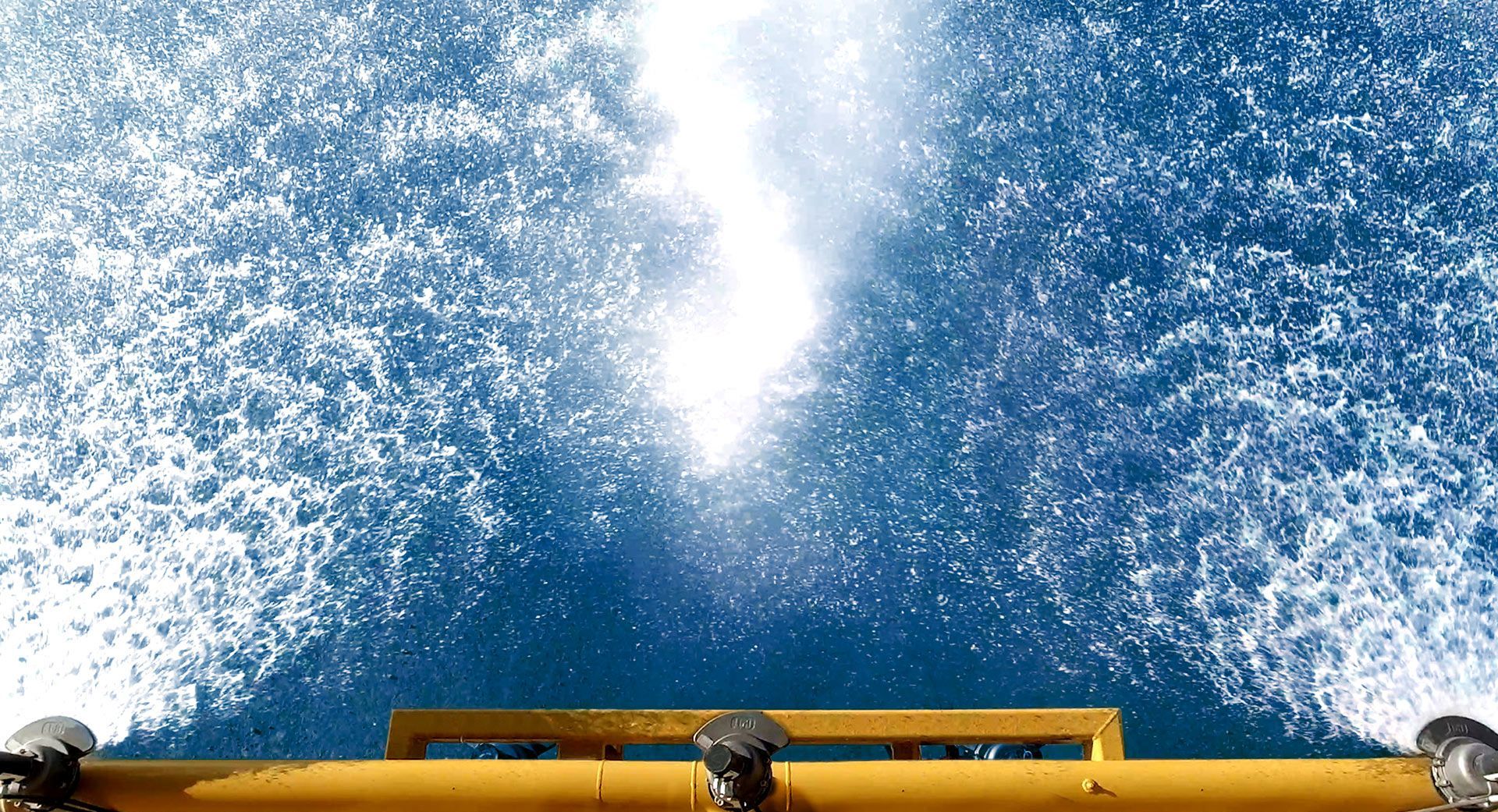

- Cantidad máxima de cabezales de rociado traseros5
- Cantidad mínima de cabezales de rociado traseros (se recomiendan 3)2
- Cantidad mínima de cabezales de rociado delanteros/laterales2
- Cantidad máxima de cabezales de rociado delanteros/laterales0
- TipoBomba de agua/acoplamiento del motor hidráulico húmedos
- Nota
Cobertura que puede seleccionar el operador: 0,1 a 0,8 L/m² (4 kph a 40 kph)/0,05 a 0,2 gal EE.UU./pie² (3 mph a 25 mph). Es posible que los regímenes de cobertura superiores a 0,6 L/m² no estén disponibles en velocidades más altas, en función de la cantidad de cabezales y su configuración.
- Nota (1)El sistema controla automáticamente la apertura del cabezal de rociado para lograr la cobertura en modalidad automática o el régimen de flujo en modalidad manual.
- Nota (2)La configuración de la modalidad automática controla la cobertura de agua y se ajusta automáticamente a la cantidad de cabezales de rociado que se utilizan, independientemente de la velocidad de desplazamiento. Esta es una característica exclusiva integrada en el software del WDS Cat para ayudar a regar de manera más eficiente. El flujo de agua se ajusta de forma continua durante el funcionamiento para conservar el agua y alcanzar la cobertura y el régimen de flujo deseados.
- Nota (3)Alternativamente, la modalidad manual le permite al operador configurar un régimen de flujo constante, independientemente de la velocidad de desplazamiento. Esta modalidad no se recomienda para el funcionamiento diario y reducirá la eficacia del riego y puede aumentar el consumo de combustible.
- Nota (4)Los cabezales de rociado de los sistemas de distribución de agua de la competencia requieren herramientas y mantenimiento para cambiar el flujo y el patrón de rociado. Caterpillar es la única empresa que cuenta con cabezales de rociado activos variables para regular el rociado de agua.
- Nota (5)El rendimiento del cañón depende del orificio de la boquilla y del tamaño de la tubería.
- Capacidad del tanque de aguahasta 75.700 0 L (20.000 gal)
- Nota
Gama de capacidades del tanque de agua: 69.700 a 75.700 L (18.400 a 20.000 gal)
- Nota
Se ofrecen varias configuraciones de tanque basadas en las preferencias del cliente y las ubicaciones regionales. Gama de capacidades del tanque de agua: 75.400 a 75.700 L (19.900 a 20.000 gal EE.UU.)
- Peso de la máquina (con el tanque de agua lleno)327.964 a 327.964 lb / 147.172 a 148.762 kg
- Peso en orden de trabajo de la máquina vacía (sin agua/con combustible)160.307 a 162.323 lb / 72.714 a 73.629 kg
- Tanque de agua: peso máximo vacío (sin WDS)42.983 a 44.092 lb / 19.497 a 20.000 kg
- Nota (1)Los tanques de la marca Cat incluyen características y opciones adicionales que los clientes suelen seleccionar en la industria. Las protecciones para salpicaduras, el conducto de llenado y los expulsores de rocas son estándar.
- Nota (2)Cobertura que puede seleccionar el operador: 0,2 a 0,8 L/m² (4 kph a 40 kph)/0,5 a 0,2 gal EE.UU./pie² (3 mph a 25 mph)
- Nota (2)El montaje del cilindro del dispositivo de levantamiento en todas las ofertas de tanques aumenta la facilidad de servicio.
- Nota
Velocidades máximas de desplazamiento con neumáticos 27.00R49 (E4) estándar.
- Relación diferencial2.736:1
- Relación planetaria7.0:1
- Relación de reducción total19.1576:1
- Normas de los frenosISO 3450:2011
- Normas de direcciónISO 5010:2007
- Neumático estándar27.00R49 (E4)
- Nota (1)En determinadas condiciones de trabajo, debido a la capacidad de producción del Camión 777, se podría exceder la capacidad de los neumáticos estándar u optativos de TKPH (Ton Kilometer Per Hour, tonelada-kilómetro por hora) (TMPH [Tones Miles Per Hour, tonelada métrica-milla por hora]) y, por lo tanto, se limitaría la producción.
- Nota (2)Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor habitual de neumáticos para que le ayude a elegir los más adecuados.
- Normas de ROPS (1)La estructura de protección en caso de vuelcos (ROPS, Rollover Protective Structure) para la cabina que ofrece Caterpillar cumple los criterios ISO 3471:2008 ROPS.
- Normas de FOPSLa estructura de protección contra la caída de objetos (FOPS, Falling Objects Protective Structure) cumple con las normas ISO 3449:2005 Level II FOPS.
- Nota (1)El nivel de presión acústica equivalente (Leq) para el operador es de 73 dB(A) cuando se utiliza la norma SAE J1166 FEB2008 para medir el valor en una cabina cerrada. Este es el nivel de exposición al ruido durante un ciclo de trabajo. La cabina se instaló correctamente y tuvo un mantenimiento adecuado. La prueba se llevó a cabo con las puertas y las ventanas de la cabina cerradas.
- Nota (2)El nivel de presión acústica exterior para la máquina estándar, medido a una distancia de 15 m (49') de acuerdo con los procedimientos de prueba especificados en la norma SAE J88:2008, con la máquina operando a una marcha intermedia, es de 83 dB(A).
- Nota (3)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.
- Nota (1)Capacidad del cañón: 2.840 L/min (hasta 61 m)/750 gal/min (hasta 200')
