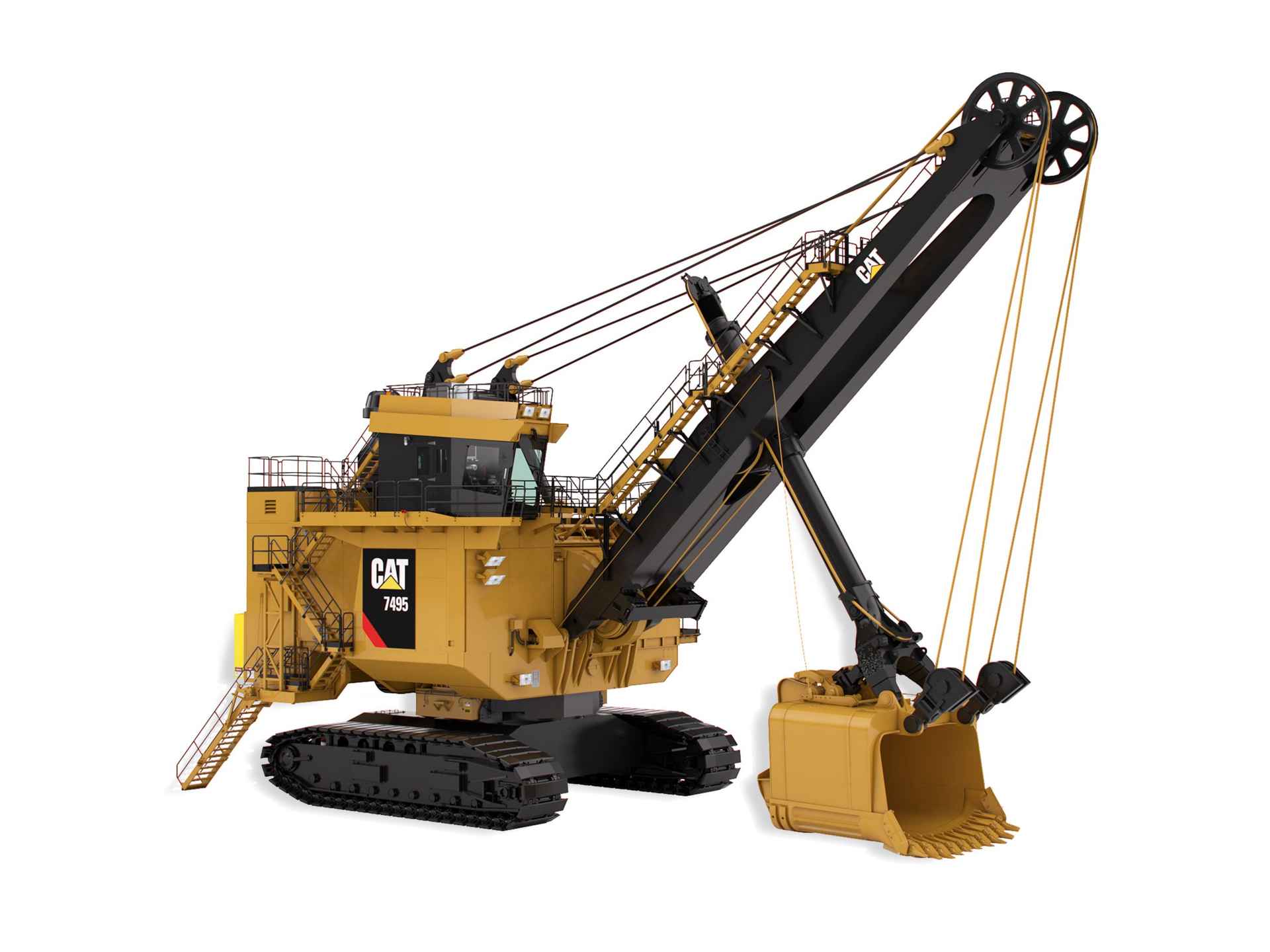

7495 con cuerda de avance
ESPECIFICACIONES
Carga útil del balde120 t
Carga útil del balde (cargas útiles del balde disponibles hasta 109 tons métricas [120 tons EE.UU.] cuando se especifica)120 t
Peso de trabajo con balde y varillajes estándares3056000 lb
Lastre proporcionado por el cliente667150 lb
INFORMACIÓN GENERAL
Las palas de cable eléctricas Cat® combinan una gran capacidad de carga útil con requisitos de bajo mantenimiento y alta fiabilidad para ofrecer la solución de carga con el menor costo por tonelada en minas con larga vida útil. La Pala Cat 7495 con cuerda de avance cuenta con un sistema eléctrico de CA de IGBT para un mayor tiempo de actividad, menores costos de operación y tiempos de ciclo más rápidos. La cabina del operador de última generación es la más cómoda y productiva de la industria. La Pala 7495 con cuerda de avance está disponible con varias tecnologías nuevas que ofrecen asistencia al operador y autoprotección de la máquina, permiten un mantenimiento proactivo y proporcionan información en tiempo real sobre la productividad y el rendimiento. Al ser una máquina totalmente eléctrica, la 7495 es más limpia y eficiente que las máquinas diésel. Además, su tecnología de frenado regenerativo suministra energía eléctrica de regreso a la red.
INFORMACIÓN GENERAL
Las palas de cable eléctricas Cat® combinan una gran capacidad de carga útil con requisitos de bajo mantenimiento y alta fiabilidad para ofrecer la solución de carga con el menor costo por tonelada en minas con larga vida útil. La Pala Cat 7495 con cuerda de avance cuenta con un sistema eléctrico de CA de IGBT para un mayor tiempo de actividad, menores costos de operación y tiempos de ciclo más rápidos. La cabina del operador de última generación es la más cómoda y productiva de la industria. La Pala 7495 con cuerda de avance está disponible con varias tecnologías nuevas que ofrecen asistencia al operador y autoprotección de la máquina, permiten un mantenimiento proactivo y proporcionan información en tiempo real sobre la productividad y el rendimiento. Al ser una máquina totalmente eléctrica, la 7495 es más limpia y eficiente que las máquinas diésel. Además, su tecnología de frenado regenerativo suministra energía eléctrica de regreso a la red.
- Carga útil del balde109 t
- Carga útil del balde (cargas útiles del balde disponibles hasta 109 tons métricas [120 tons EE.UU.] cuando se especifica)109 t
- Peso de trabajo con balde y varillajes estándares1386178 kg
- Lastre proporcionado por el cliente302614 kg
- Ancho total de trabajo superior, incluidas las pasarelas estándares12.8 m
- Dimensiones de la oruga: ancho total de las bandas de rodadura de 200,7 cm (79"), estándares11 m
- Dimensiones de la oruga: ancho total de las bandas de rodadura de 259,1 cm (102")11.6 m
- Datos de la cuerda - Ataque - Diámetro64 mm
- Datos de la cuerda - Levantamiento - Diámetro70 mm
- Datos del cable: suspensión de la pluma, diámetro83 mm
- Datos del cable: desplazamiento del balde, diámetro19 mm
- Datos de la cuerda - Retracción - Diámetro64 mm
- Carga útil del balde109 t
- Altura máxima de descarga8.8 m
- Peso en orden de trabajo1386178 kg
- Radio del suelo horizontal17.1 m
- Radio de giro de la cola del bastidor giratorio9.3 m
- Altura máxima de corte16.3 m
- Radio de corte máximo24.4 m
- Altura de descarga: con espacio libre para abrir la puerta del balde8.8 m
- Carga útil del balde120 t
- Carga útil del balde (cargas útiles del balde disponibles hasta 109 tons métricas [120 tons EE.UU.] cuando se especifica)120 t
- Peso de trabajo con balde y varillajes estándares3056000 lb
- Lastre proporcionado por el cliente667150 lb
- Ancho total de trabajo superior, incluidas las pasarelas estándares41.9 pie
- Dimensiones de la oruga: ancho total de las bandas de rodadura de 200,7 cm (79"), estándares36 pie
- Dimensiones de la oruga: ancho total de las bandas de rodadura de 259,1 cm (102")38 pie
- Datos de la cuerda - Ataque - Diámetro2.5 pulg
- Datos de la cuerda - Levantamiento - Diámetro2.75 pulg
- Datos del cable: suspensión de la pluma, diámetro3.25 pulg
- Datos del cable: desplazamiento del balde, diámetro0.75 pulg
- Datos de la cuerda - Retracción - Diámetro2.5 pulg
- Carga útil del balde120 ton (EE.UU.)
- Altura máxima de descarga28.9 pie
- Peso en orden de trabajo3056000 lb
- Radio del suelo horizontal56.1 pie
- Radio de giro de la cola del bastidor giratorio30.5 pie
- Altura máxima de corte53.5 pie
- Radio de corte máximo80 pie
- Altura de descarga: con espacio libre para abrir la puerta del balde28.9 pie
- Capacidad del balde30,6 a 62,7 m3 (40 a 82 yd3)
- Nota
Según la aplicación y la densidad del material
- Nota (1)Estos pesos varían ligeramente según el balde y los equipos optativos
- Nota (2)Todas las especificaciones se basan en un balde de 56 m3 (73 yd3) y orugas de balde estándar de 200,7 cm (79")
- GiroHay dos cajas de engranajes planetarios, cada una impulsada por un motor de montaje vertical, a los lados del bastidor rotatorio. Los ejes del piñón de salida doble de cada caja de engranajes se conectan con la cremallera de rotación.
- Propulsión planetariaImpulsión independiente de motor doble
- Presión sobre el suelo del cojinete: rodaduras del área del cojinete total eficaz (200,7 cm)36 m2 (380 kPa); 386 pies2 (55 lb/pulg²)
- Dispositivo de levantamientoUna caja de engranajes planetarios con piñones de salida doble proporciona la transferencia del par del dispositivo de levantamiento desde el motor eléctrico hasta el engranaje del tambor del dispositivo de levantamiento.
- Presión sobre el suelo del cojinete: notaLa presión sobre el suelo del cojinete depende de muchos factores
- Presión sobre el suelo del cojinete: rodaduras del área del cojinete total eficaz (259,1 cm)47 m2 (297 kPa); 501 pies2 (43 lb/pulg²)
- TipoSistema automático de una línea para lubricante y grasa de engranajes abiertos
- Componentes (1)Seis bombas (cuatro de lubricante y dos de grasa de engranajes abiertos) ubicadas en un espacio de lubricación aislado, calefaccionado y de doble pared
- Requisitos de energía: voltaje3 fases, 50/60 Hz, 7.200 V
- Requisitos de potencia: 60 Hz7.200 V, 13.800 V
- Requisitos de potencia: 50 Hz6.000 V, 6.600 V, 7.200 V, 11.000 V
- Voltaje del sistema: nominal50/60 Hz, 7.200 V
- MandoSistema de mando Acutrol IGBT
- Requisitos de energía: energía pico3.737 kW
- Requisitos de potencia: demanda promedio de potencia934 a 1.308 kW
- Requisitos de potencia: notaOtras opciones de voltaje disponibles para adaptarse a los requisitos del cliente
- Datos de la cuerda - Levantamiento - No.2
- Datos del cable: desplazamiento del balde, No.1
- Datos de la cuerda - Ataque - No.1
- Datos del cable: notaCables de alto impacto disponibles como opción
- Datos del cable: suspensión de la pluma, No.4
- Datos de la cuerda - Retracción - No.1
- TipoManija del balde tubular de una pieza, regular y forjada, y amplias poleas de punto de pluma equipadas con cables del dispositivo de levantamiento y candados para el balde a fin de estabilizar la manija del balde.
- Avance (1)Cuerda de avance con la maquinaria de ataque ubicada en la parte delantera central del bastidor rotatorio; consiste en el motor, freno, tambor y engranajes. Se utilizan cables de ataque y retracción recubiertos de plástico para mover longitudinalmente la manija del balde.
- Avance (2)(Optativo) HydraCrowd, un patín hidráulico ubicado en la parte delantera central de la plataforma del bastidor rotatorio, impulsa un gran cilindro hidráulico para mover longitudinalmente la manija del balde.
- Capacidades del balde30,6 a 62,7 m3 (40 a 82 yd3)

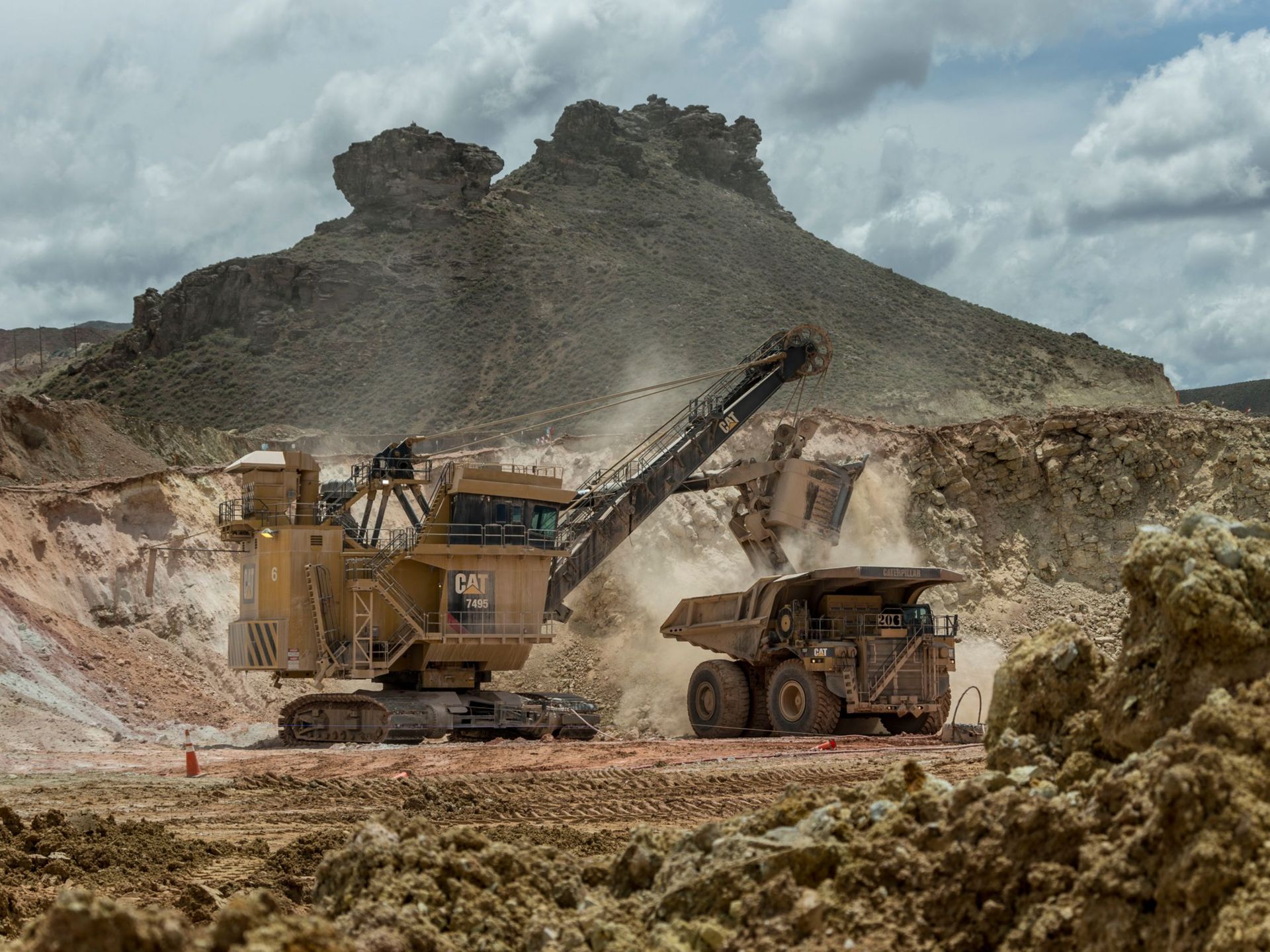

- Nota (1)Gamas de trabajo óptimo basadas en la carga de un Camión 797F Cat.
- Nota (2)*Todas las especificaciones se basan en un balde de 56 m3 (73 yd3) y orugas de balde estándar de 200,7 cm (79")
- Componentes (2)FastFil externo desde el nivel inferior
