ESPECIFICACIONES
Carga útil del balde50 t
Peso de trabajo con balde y varillajes estándares1748837 lb
Lastre proporcionado por el cliente352000 lb
Dimensiones de la oruga - Ancho total de las bandas de rodadura de 182,9 cm (72"), estándar28.22 pulg
INFORMACIÓN GENERAL

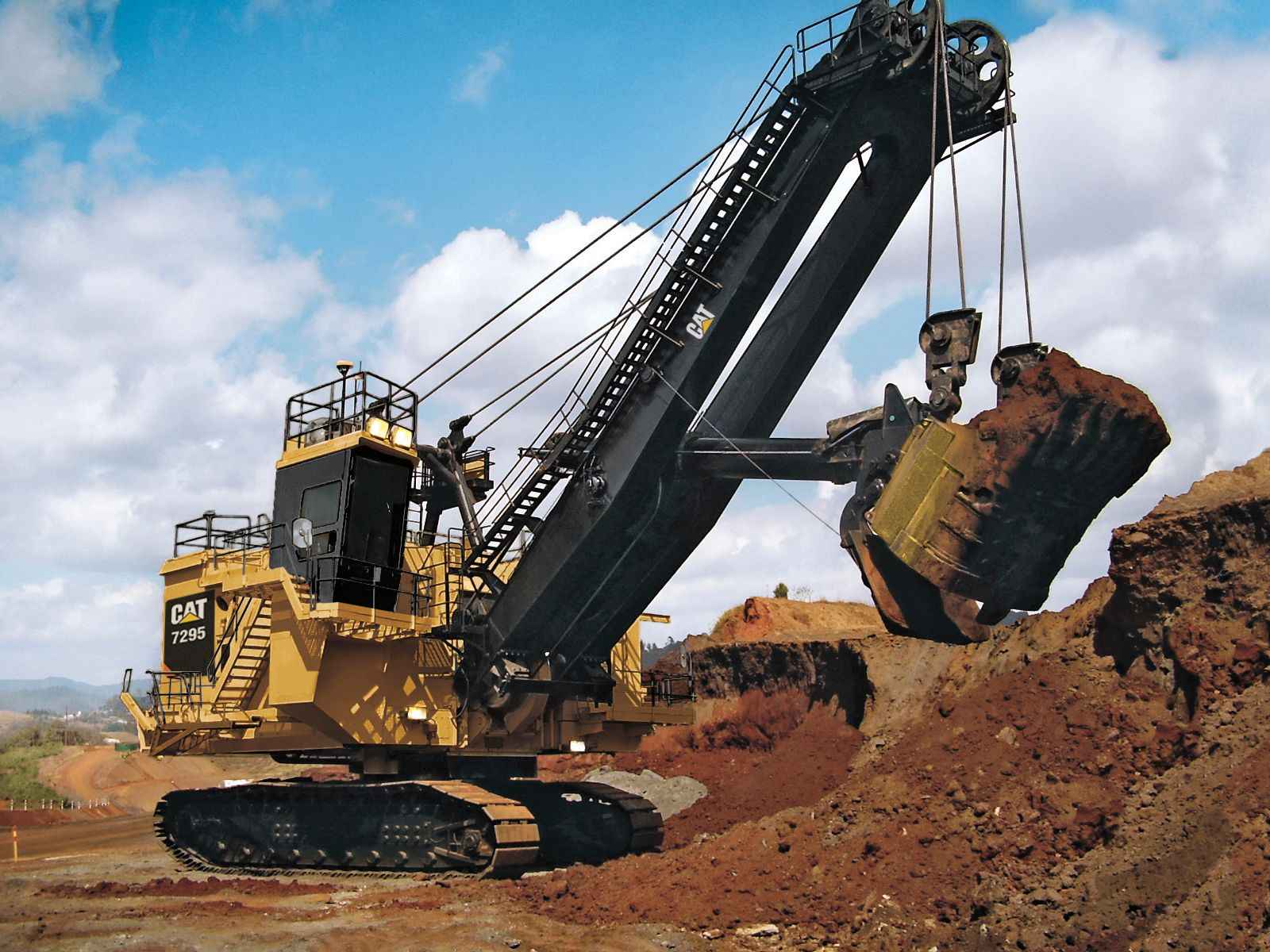

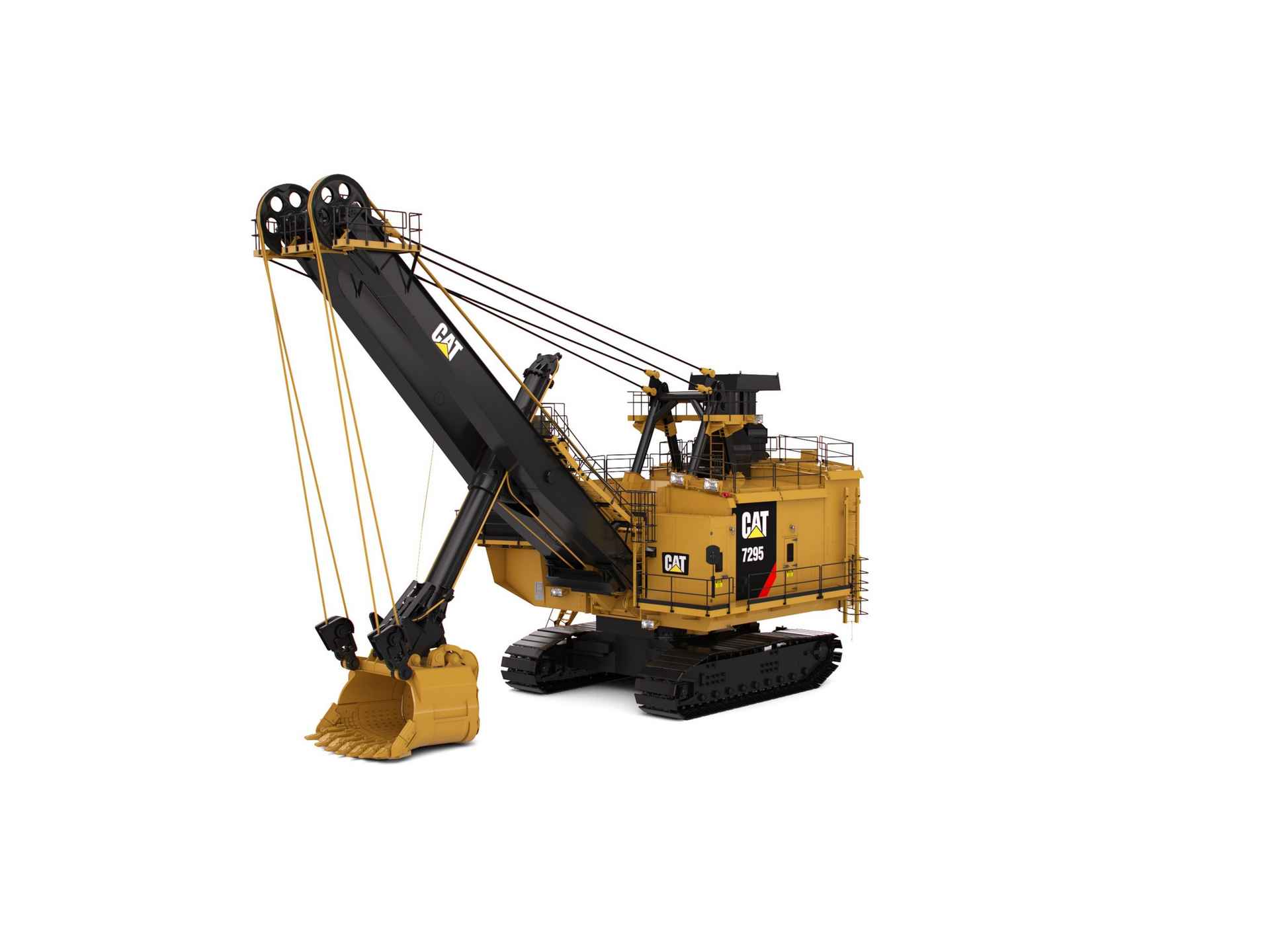

Las palas de cable eléctricas Cat® combinan una gran capacidad de carga útil con requisitos de bajo mantenimiento y alta fiabilidad para ofrecer la solución de carga con el menor costo por tonelada en minas con larga vida útil. Nuestra pala de cable más pequeña, la Cat 7295, tiene una carga útil de 45 toneladas métricas (50 ton EE.UU.), aproximadamente la mitad de la carga útil de nuestro modelo insignia 7495. Pero al igual que el modelo más grande, la 7295 cuenta con un sistema eléctrico de CA de IGBT (Insulated Gate Bipolar Transistor, Transistor bipolar de puerta aislada) para ofrecer un mayor tiempo de trabajo, costos de operación más bajos y tiempos de ciclo más rápidos. La 7295 es más limpia y eficiente que las máquinas diésel. Además, su tecnología de frenado regenerativo suministra energía eléctrica de regreso a la red.
INFORMACIÓN GENERAL
Las palas de cable eléctricas Cat® combinan una gran capacidad de carga útil con requisitos de bajo mantenimiento y alta fiabilidad para ofrecer la solución de carga con el menor costo por tonelada en minas con larga vida útil. Nuestra pala de cable más pequeña, la Cat 7295, tiene una carga útil de 45 toneladas métricas (50 ton EE.UU.), aproximadamente la mitad de la carga útil de nuestro modelo insignia 7495. Pero al igual que el modelo más grande, la 7295 cuenta con un sistema eléctrico de CA de IGBT (Insulated Gate Bipolar Transistor, Transistor bipolar de puerta aislada) para ofrecer un mayor tiempo de trabajo, costos de operación más bajos y tiempos de ciclo más rápidos. La 7295 es más limpia y eficiente que las máquinas diésel. Además, su tecnología de frenado regenerativo suministra energía eléctrica de regreso a la red.
- Carga útil del balde45 t
- Peso de trabajo con balde y varillajes estándares793259 kg
- Lastre proporcionado por el cliente159665 kg
- Dimensiones de la oruga - Ancho total de las bandas de rodadura de 182,9 cm (72"), estándar8.6 cm
- Presión sobre el suelo del cojinete - Bandas de rodadura de 182,9 cm (72")269 cm
- Ancho total de trabajo superior, incluidas las pasarelas estándares12.6 cm
- Presión sobre el suelo del cojinete - Área real total del cojinete29.3 m²
- Altura de descarga con espacio libre para abrir la puerta del balde8.4 m
- Radio de corte máximo20.6 m
- Radio de giro de la cola del bastidor giratorio7.8 m
- Radio del suelo horizontal14.9 m
- Altura máxima de corte13.7 m
- Requisitos de potencia - Potencia pico2152 kW
- Datos del cable estándar - Retracción - Diámetro57 mm
- Datos del cable estándar - Desplazamiento del balde - Diámetro16 mm
- Datos del cable estándar - Suspensión de la pluma - Diámetro70 mm
- Datos del cable estándar - Levantamiento - Diámetro60 mm
- Datos del cable estándar - Empuje - Diámetro57 cm
- Carga útil del balde50 t
- Peso de trabajo con balde y varillajes estándares1748837 lb
- Lastre proporcionado por el cliente352000 lb
- Dimensiones de la oruga - Ancho total de las bandas de rodadura de 182,9 cm (72"), estándar28.22 pulg
- Presión sobre el suelo del cojinete - Bandas de rodadura de 182,9 cm (72")39 pulg
- Ancho total de trabajo superior, incluidas las pasarelas estándares41.33 pulg
- Presión sobre el suelo del cojinete - Área real total del cojinete315.6 pie²
- Altura de descarga con espacio libre para abrir la puerta del balde27.56 pie
- Radio de corte máximo67.59 pie
- Radio de giro de la cola del bastidor giratorio25.59 pulg
- Radio del suelo horizontal48.88 pie
- Altura máxima de corte45 pie
- Requisitos de potencia - Potencia pico2886 hp
- Datos del cable estándar - Retracción - Diámetro2.25 pulg
- Datos del cable estándar - Desplazamiento del balde - Diámetro0.625 pulg
- Datos del cable estándar - Suspensión de la pluma - Diámetro2.75 pulg
- Datos del cable estándar - Levantamiento - Diámetro2.375 pulg
- Datos del cable estándar - Empuje - Diámetro2.25 pulg
- Capacidad del balde19,1-38,2 m3 (25-50 yd3)
- Nota
Según la aplicación y la densidad del material.
- Nota (1)Estos pesos varían ligeramente según la selección de balde y equipos optativos.
- Nota (2)Todas las especificaciones se basan en un balde de 19 m3 (25 yd3) y bandas de rodadura estándar de 182,9 cm (72 in).
- Presión sobre el suelo del cojineteLa presión sobre el suelo del cojinete depende de muchos factores.
- Propulsión planetariaImpulsión independiente de motor doble.
- GiroLas cajas de engranajes de ejes paralelos, impulsados por un motor montado verticalmente, están ubicadas a cada lado del bastidor giratorio.
- Dispositivo de levantamientoUn motor acoplado a dos reducciones de engranajes impulsa un tambor de levantamiento de 137 cm (54").
- Nota (1)Gamas de trabajo óptimo basadas en la carga de un Camión Cat® 785D.
- Nota (2)*Todas las especificaciones se basan en un balde de 19 m3 (25 yd3) y bandas de rodadura estándar de 182,9 cm (72 in).
- TipoSistema automático de una línea para lubricante y grasa de engranajes abiertos.
- Componentes (1)Seis bombas (cuatro de lubricante y dos de grasa de engranajes abiertos) ubicadas en un espacio de lubricación aislado, calefaccionado y de doble pared.
- Requisitos de potencia: 60 Hz4.160 V, 7.200 V
- MandoSistema de mando Acutrol IGBT.
- Requisitos de potencia - Voltaje3 fases, 50/60 Hz, 7.200 V
- Requisitos de potencia: 50 Hz6.000 V, 6.600 V, 7.200 V
- Requisitos de potencia - Demanda promedio de potencia538-753 kW (721-1.010 hp)
- Nota
Hay otras opciones de voltaje disponibles para adaptarse a los requisitos del cliente.
- Datos del cable estándar - Suspensión de la pluma - No.4
- Datos del cable estándar - Empuje - No.1
- ComponentesManija del balde tubular de una pieza, regular y forjada, y amplias poleas de punto de pluma equipadas con cables del dispositivo de levantamiento y candados para el balde a fin de estabilizar la manija del balde.
- Datos del cable estándar - Retracción - No.1
- Datos del cable estándar - Desplazamiento del balde - No.1
- EmpujeCable de empuje: la maquinaria de empuje está ubicada en la parte delantera central del bastidor giratorio y se compone del motor, el freno, el tambor y los engranajes. Se utilizan cables de ataque y retracción recubiertos de plástico para mover longitudinalmente la manija del balde.
- Datos del cable estándar - Levantamiento - No.2
- Nota
Cables de alto impacto disponibles como opción
- Componentes (2)Llenado rápido externo desde el nivel inferior.
