ESPECIFICACIONES
Rendimiento del motor: SAE J19953015 hp
Carga útil del cucharón67 ton (EE.UU.)
Peso en orden de trabajo660 ton (EE.UU.)
Potencia bruta: SAE J19953025 hp
INFORMACIÓN GENERAL

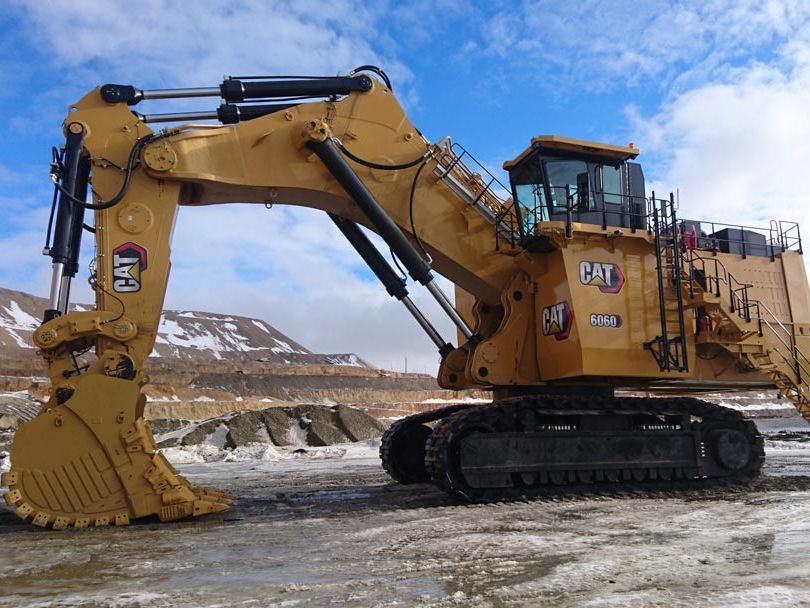

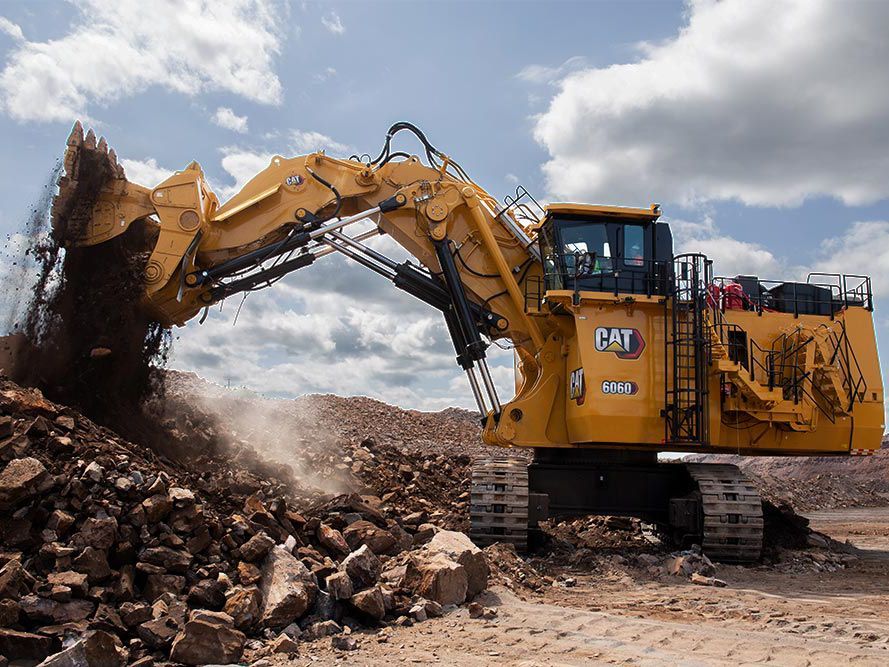

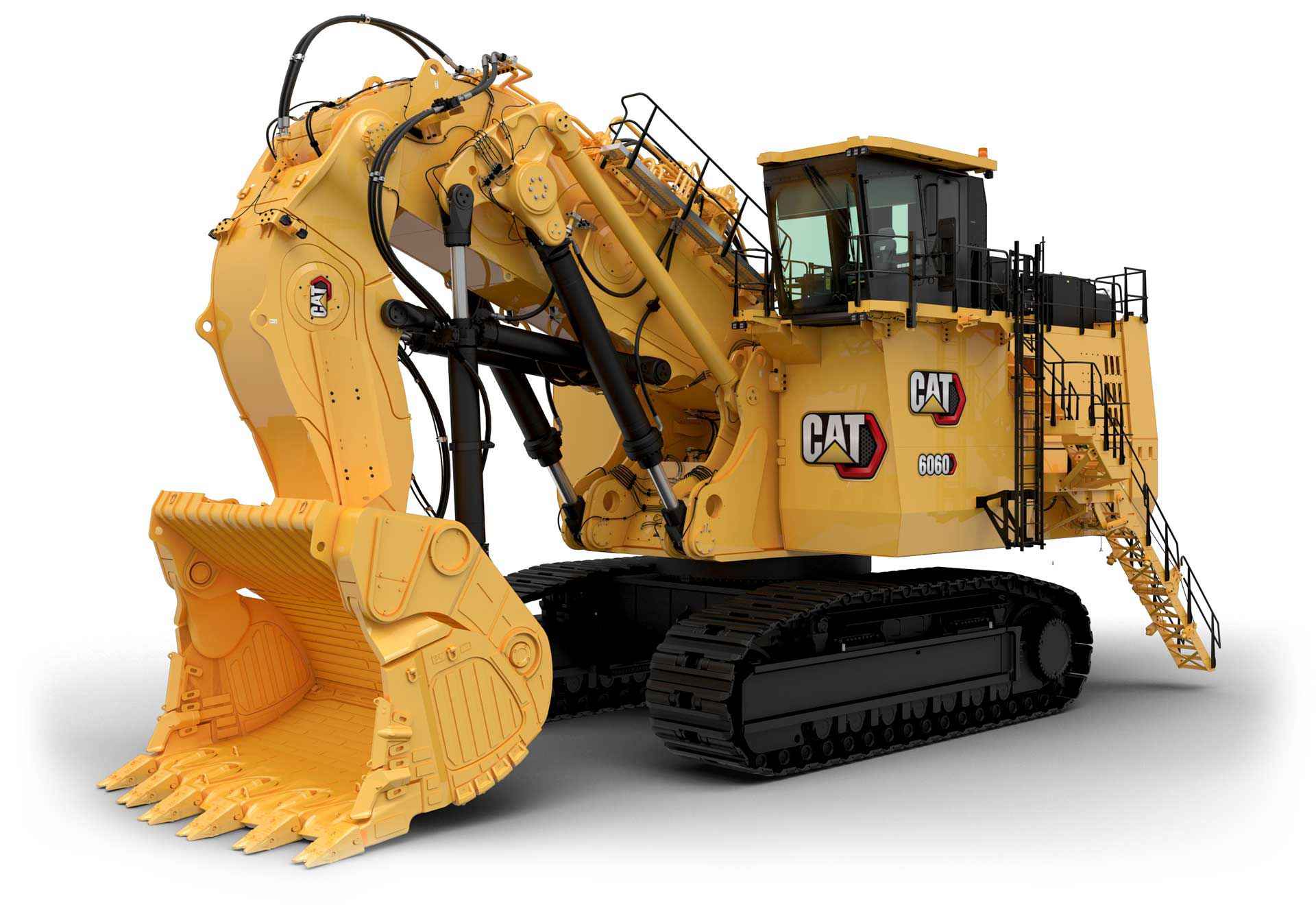

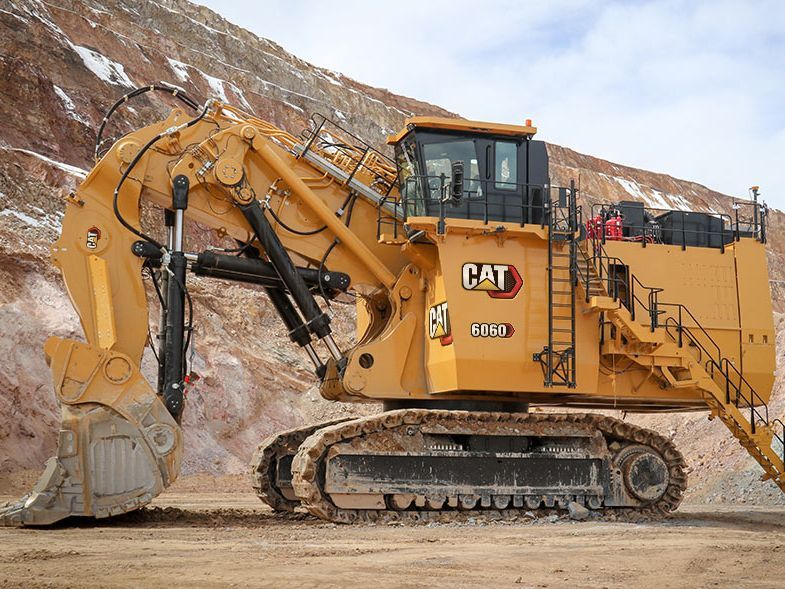

La Pala Hidráulica para Minería Cat® 6060 es la pala hidráulica más popular de la industria en su clase de tamaño. Y por una buena razón. Con una carga útil nominal de 61 toneladas métricas (67 ton. EE.UU.), la Pala Cat 6060 fue la primera pala en la industria de la minería fabricada a medida para minas con camiones de acarreo de 240 toneladas (218 ton. EE.UU.). Esto proporciona una solución eficiente de sistema camión-pala para satisfacer la capacidad de producción en estos entornos. La Pala 6060 actual aún es la alternativa ideal para estas aplicaciones, con mejoras en la durabilidad y la confiabilidad para ofrecer el tiempo de trabajo que necesita. Y su potente motor y su eficiente sistema hidráulico permiten velocidades de trabajo más altas para tiempos de ciclo rápidos. Como resultado, obtiene una mayor productividad y menores costos de posesión y operación.
INFORMACIÓN GENERAL
La Pala Hidráulica para Minería Cat® 6060 es la pala hidráulica más popular de la industria en su clase de tamaño. Y por una buena razón. Con una carga útil nominal de 61 toneladas métricas (67 ton. EE.UU.), la Pala Cat 6060 fue la primera pala en la industria de la minería fabricada a medida para minas con camiones de acarreo de 240 toneladas (218 ton. EE.UU.). Esto proporciona una solución eficiente de sistema camión-pala para satisfacer la capacidad de producción en estos entornos. La Pala 6060 actual aún es la alternativa ideal para estas aplicaciones, con mejoras en la durabilidad y la confiabilidad para ofrecer el tiempo de trabajo que necesita. Y su potente motor y su eficiente sistema hidráulico permiten velocidades de trabajo más altas para tiempos de ciclo rápidos. Como resultado, obtiene una mayor productividad y menores costos de posesión y operación.
- Rendimiento del motor: SAE J19952248 kW
- Carga útil del cucharón61 t
- Peso en orden de trabajo599 t
- Potencia bruta: SAE J19952256 kW
- Potencia neta: ISO 92492229 kW
- Potencia neta: SAE J13492103 kW
- Potencia bruta: SAE J19952248 kW
- Potencia neta: SAE J13492095 kW
- Potencia neta: ISO 92492221 kW
- Calibre170 mm
- Carrera215 mm
- Cilindrada58.6 L
- 6060 FS: pisones de cadena estándar1400 mm
- 6060 FS: peso en orden de trabajo598800 kg
- Retroexcavadora: pisones de cadena estándar1400 mm
- Retroexcavadora: peso en orden de trabajo600500 kg
- Tanque de combustible11870 L
- Tanque hidráulico7100 L
- Sistema hidráulico (incluido el tanque)9400 L
- Aceite del motor328 L
- Sistema de enfriamiento800 L
- Mando de giro160 L
- Tanque de engrase710 L
- Presión máxima: accesorio320 bar
- Presión máxima de desplazamiento360 bar
- Presión máxima: bombas de giro350 bar
- Diámetro: ventilador1170 mm
- Velocidad máxima de giro3.8 rpm
- Velocidad de desplazamiento: primera etapa, máxima1.1 km/h
- Velocidad de desplazamiento: segunda etapa, máxima1.6 km/h
- Fuerza de tracción máxima2942 kN
- Rendimiento en pendientes de los mandos de desplazamiento: máximo39 %
- Nivel de visión del operador: aproximado7.6 m
- Dimensiones internas de la cabina: longitud2230 mm
- Dimensiones internas de la cabina: ancho1625 mm
- Dimensiones internas de la cabina: altura2070 mm
- Capacidad: recipiente de grasa710 L
- Fuerza máxima de empuje2200 kN
- Máxima fuerza de desprendimiento1730 kN
- Altura máxima de excavación15.6 m
- Alcance máximo de excavación16.5 m
- Profundidad máxima de excavación2.8 m
- Pala frontal (colmada 2:1)34 m³
- Fuerza de excavación del brazo: ISO1316 kN
- Fuerza de excavación del cucharón: ISO1223 kN
- Altura máxima de excavación16.1 m
- Alcance máximo de excavación19 m
- Profundidad máxima de excavación8.9 m
- Retroexcavadora (colmada 1:1)34 m³
- Rendimiento del motor: SAE J19953015 hp
- Carga útil del cucharón67 ton (EE.UU.)
- Peso en orden de trabajo660 ton (EE.UU.)
- Potencia bruta: SAE J19953025 hp
- Potencia neta: ISO 92492990 hp
- Potencia neta: SAE J13492821 hp
- Potencia bruta: SAE J19953015 hp
- Potencia neta: SAE J13492810 hp
- Potencia neta: ISO 92492979 hp
- Calibre6.69 pulg
- Carrera8.46 pulg
- Cilindrada3574 pulg³
- 6060 FS: pisones de cadena estándar4.58 pie
- 6060 FS: peso en orden de trabajo1320110 lb
- Retroexcavadora: pisones de cadena estándar4.58 pie
- Retroexcavadora: peso en orden de trabajo1323860 lb
- Tanque de combustible3136 gal (EE.UU.)
- Tanque hidráulico1876 gal (EE.UU.)
- Sistema hidráulico (incluido el tanque)2483 gal (EE.UU.)
- Aceite del motor86.6 gal (EE.UU.)
- Sistema de enfriamiento211.4 gal (EE.UU.)
- Mando de giro42.4 gal (EE.UU.)
- Tanque de engrase188 gal (EE.UU.)
- Presión máxima: accesorio4640 lb/pulg²
- Presión máxima de desplazamiento5220 lb/pulg²
- Presión máxima: bombas de giro5075 lb/pulg²
- Diámetro: ventilador46 pulg
- Velocidad máxima de giro3.8 rpm
- Velocidad de desplazamiento: primera etapa, máxima0.68 milla/h
- Velocidad de desplazamiento: segunda etapa, máxima0.99 milla/h
- Fuerza de tracción máxima661160 lb
- Rendimiento en pendientes de los mandos de desplazamiento: máximo39 %
- Nivel de visión del operador: aproximado24.91 pie
- Dimensiones internas de la cabina: longitud7.33 pie
- Dimensiones internas de la cabina: ancho5.33 pie
- Dimensiones internas de la cabina: altura6.75 pie
- Capacidad: recipiente de grasa188 gal (EE.UU.)
- Fuerza máxima de empuje494410 lb
- Máxima fuerza de desprendimiento388780 lb
- Altura máxima de excavación51.17 pie
- Alcance máximo de excavación54.17 pie
- Profundidad máxima de excavación9.17 pie
- Pala frontal (colmada 2:1)44.5 yd³
- Fuerza de excavación del brazo: ISO295740 lb
- Fuerza de excavación del cucharón: ISO274840 lb
- Altura máxima de excavación52.83 pie
- Alcance máximo de excavación62.33 pie
- Profundidad máxima de excavación29.17 pie
- Retroexcavadora (colmada 1:1)44.5 yd³
- Nota
Las especificaciones anteriores se aplican a la configuración de la pala frontal. También están disponibles las configuraciones de la retroexcavadora y sin la parte delantera.
- Modelo de motor2 Cat 3512E
- Velocidad nominal1.800 min-1 (1.800 rpm)
- EmisionesOptimización del consumo de combustible.
- EmisionesCumplen con las normas de emisiones Tier 4 final de la EPA de EE.UU. Estos motores participan en el programa de promediado, acumulación y comercialización de la EPA de EE.UU.
- Número de cilindros: cada motor12
- AspiraciónCon turbocompresor y enfriador del aire a presión
- Componentes (1)Sistema de postratamiento sin DEF (Diesel Exhaust Fluid, Fluido de escape diésel) con catalizadores de oxidación para combustible diésel (DOC, Diesel Oxidation Catalysts)
- Componentes (2)Separador de agua de alta capacidad
- Componentes (3)Filtro de combustible de dos etapas con filtrado en serie
- Componentes (4)Filtros de aire de servicio pesado
- Componentes (5)Administración del motor microprocesada
- Componentes (6)Ventilador del radiador impulsado hidráulicamente con velocidad del ventilador controlada electrónicamente
- Componentes (7)Protectores térmicos del múltiple de escape y el turbocompresor
- Voltaje del sistema24 V
- Baterías de instalación en serie o en paralelo6 × 210 Ah - 12 V cada uno; 630 Ah - 24 V en total
- Componentes (1)6baterías sin necesidad de mantenimiento
- Componentes (2)Interruptor aislador de la batería con traba
- Componentes (3)Interruptor aislador del motor de arranque con traba

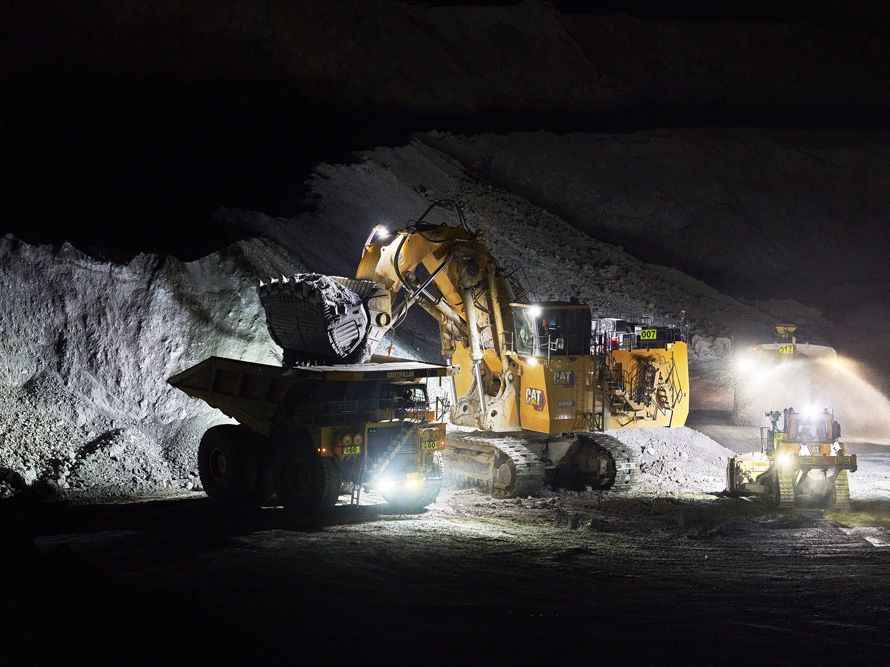

- Componentes (4)13reflectores de trabajo LED de brillo alto
- Componentes (5)17 luces de servicio LED
- Componentes (6)2bocinas eléctricas (1 en el módulo de cabina y 1 en el módulo del enfriador de aceite)
- 6060 FS: presión sobre el suelo26,6N/cm2 (38,5lb/pulg²)
- Retroexcavadora: presión sobre el suelo26,7N/cm2 (38,7lb/pulg²)
- Nota
Los pesos en orden de trabajo incluyen: la máquina base, el accesorio frontal, pisones de cadena estándar, cucharón para rocas estándar, 100 % de combustible y lubricantes.
- Bombas principales: versión diésel8bombas de plato oscilante variable
- Bombas principales: flujo máximo de aceite; versión diésel8 x 650 L/min (8 x 172 gal EE.UU./min)
- Bombas de giro: versión diésel4bombas de plato oscilante reversible
- Bombas de giro: flujo máximo de aceite; versión diésel4 × 352L/min (4 × 93 gal EE.UU./min)
- Flujo de aceite de las bombas de enfriamiento4 × 488L/min (4 × 129galEE.UU./min)
- Componentes4ventiladores de enfriamiento
- Características (1)Sistema de enfriamiento completamente independiente de todos los circuitos principales; es decir, que la capacidad de enfriamiento controlado está disponible siempre que el motor está en funcionamiento
- Características (2)La velocidad del ventilador y el flujo de aceite a los enfriadores se controlan termostáticamente
- Características (3)Eficiencia de enfriamiento extremadamente alta para garantizar una óptima temperatura del aceite
- Características (4)Bombas de enfriamiento de engranajes para suministro de aceite de alto volumen y de baja presión hacia los ventiladores y enfriadores de aluminio
- Mando de giro4 transmisiones planetarias compactas con motores de pistones axiales
- Frenos de estacionamientoFreno de discos múltiples sumergidos, cargado por resorte y soltado hidráulicamente
- Anillo de giroCojinete de rodillos de triple pista con engranajes internos sellados
- Características (1)Limpiadores de suciedad en el anillo de giro para evitar la acumulación de escombros entre el anillo de giro y el bastidor principal
- Características (2)Circuito de giro cerrado con control de par
- Características (3)Frenado hidráulico del movimiento de giro control para contrarrestar
- Características (4)Todas las pistas y los engranajes internos del anillo de giro reciben suministro del sistema de lubricación central automático
- Pisones de cadena: cada lado42
- Rodillos inferiores: cada lado7
- Rodillos de soporte: cada lado2 además de una placa deslizante entremedio
- Mandos de desplazamiento: cada lado1 transmisión planetaria con 2 motores de pistones axiales de dos etapas
- Componentes (1)Cadenas HD con pisones de cadena forjados de garra doble
- Componentes (2)Rodillos y ruedas guía de eje fijo HD
- Componentes (3)Superficies de funcionamiento endurecidas en las ruedas motrices, las ruedas guía, los rodillos, los eslabones de soporte y las áreas de contacto de los dientes
- Componentes (4)Alarma acústica de desplazamiento (avance y retroceso)
- Componentes (5)Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador de pistón
- Componentes (6)Válvula de retardador hidráulico automático para evitar exceso de velocidad en desplazamiento cuesta abajo

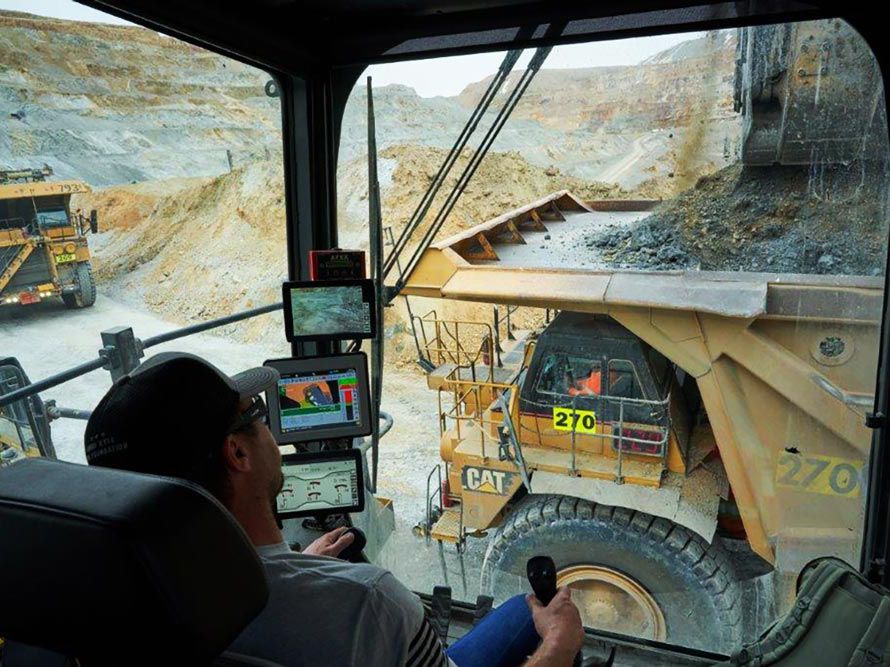

- Componentes (1)Sistema HVAC de mando hidráulico único (sistema dual optativo)
- Componentes (2)Ventana en el piso con rejilla extraíble
- Componentes (3)Asiento Comfort con suspensión neumática y de varias posiciones con calefacción, enfriamiento y soporte lumbar
- Componentes (4)Consolas del asiento ajustables independientemente con palancas universales integradas
- Componentes (5)Protector para el operador (protector superior) (ISO10262:1998)
- Componentes (6)Asiento del instructor elevado de tamaño completo con cinturón de seguridad y escritorio para equipo portátil
- Componentes (7)Asiento auxiliar plegable adicional con cinturón de seguridad
- Componentes (8)Interruptor de presencia del operador
- Componentes (9)Sistema Monitor con pantalla táctil de 254mm (10")
- Componentes (10)Escalera de acceso automática de 45°
- Componentes (11)Escalera de salida de emergencia
- Componentes (12)Radio AM/FM con entrada USB y auxiliar
- Componentes (13)Persianas enrollables en las 3ventanas frontales
- Componentes (14)3posavasos
- Componentes (15)Puerto de servicio del Técnico Electrónico Cat
- Tipo (1)Sistema de doble circuito con bombas de servicio pesado impulsadas hidráulicamente y control del relé de tiempo electrónico para ajustar los tiempos de pausa/lubricación
- Tipo (2)Fallas del sistema en el Sistema Monitor
- Tipo (3)Filtros de grasa (200 μm) entre la estación de servicio y el recipiente, así como directamente detrás de la bomba de engrase
- Tipo (4)Las conexiones principales del sistema de lubricación incluyen: los puntos de pivote del accesorio, los cucharones y los cilindros, las pistas del cojinete de rodillos de giro y dos piñones de engrase para los engranajes internos del anillo de giro
- Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (1)Limitador de retroceso automático para evitar derrames de material y asistencia cinemática para fuerzas hidráulicas
- Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (2)Orientación horizontal automática de ángulo constante del cucharón; orientación vertical automática de ángulo constante del cucharón
- Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (3)Movimiento constante de la pluma en todo el arco de levantamiento y asistencia de fuerza de empuje

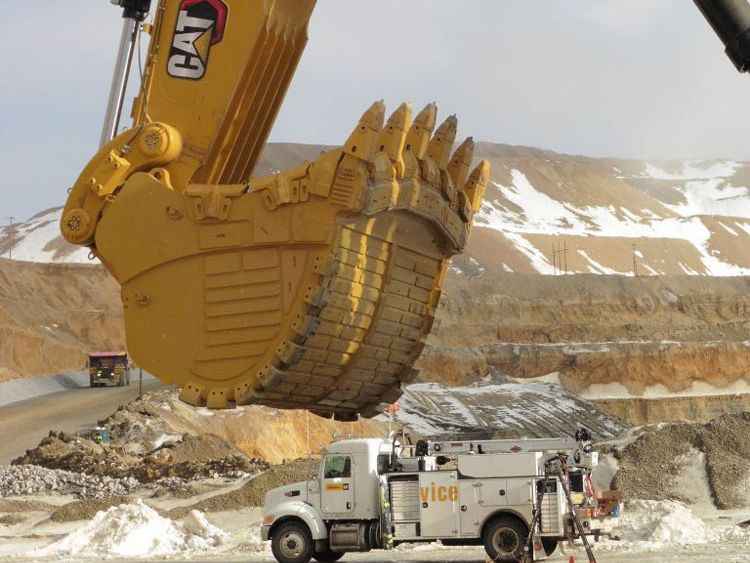

- Todos los cucharones (FS y BH) están equipados con un paquete de desgaste que incluye lo siguiente: (1)Material de revestimiento especial que cubre las áreas de desgaste principales dentro y fuera del cucharón, y cubiertas protectoras del labio entre los dientes
- Todos los cucharones (FS y BH) están equipados con un paquete de desgaste que incluye lo siguiente: (2)Cubiertas protectoras del ala en las paredes laterales y cubiertas protectoras de talones en los bordes inferiores
- Tipo (1)Pasarelas con rieles en las plumas (FS y BH)
- Tipo (2)Protectores de los cilindros de pala (FS)
- Tipo (3)Bajada sin presión de la pluma (FS y BH) y del brazo (FS) mediante una válvula de flotación
- Tipo (4)Orificios de acceso de servicio en ambos lados de la pluma (pala frontal y retroexcavadora) y el brazo (pala frontal)
- Tipo (5)Los procedimientos de soldadura permiten una contrasoldadura interna (soldadura de doble preparación) en donde sea posible
- Tipo (6)Se han aliviado los esfuerzos en las plumas y los brazos después de la soldadura
- Tipo (7)Las plumas y los brazos son resistentes a la torsión y tienen un diseño de caja soldada de acero de alta tensión con fundiciones de acero de gran tamaño en las áreas de pivote
- Tipo (8)Paquetes de desgaste especiales para materiales altamente abrasivos disponibles a pedido
- InstalaciónEstación de servicio retráctil instalada debajo del módulo del motor y de fácil acceso desde el suelo.
- Equipado con (1)Acoplamientos rápidos para lo siguiente: combustible diésel, refrigerante del motor izquierdo/derecho, aceite del engranaje de la transmisión de la bomba del motor izquierdo/derecho, aceite del motor izquierdo/derecho, tanque de aceite hidráulico y recipiente de grasa
- Equipado con (2)Enchufe de arranque auxiliar Cat
- Equipado con (3)Luces indicadoras
