ESPECIFICACIONES
Rendimiento del motor: SAE J19951649 hp
Carga útil del cucharón33 ton (EE.UU.)
Peso en orden de trabajo324 ton (EE.UU.)
Potencia bruta: SAE J19951649 hp
INFORMACIÓN GENERAL

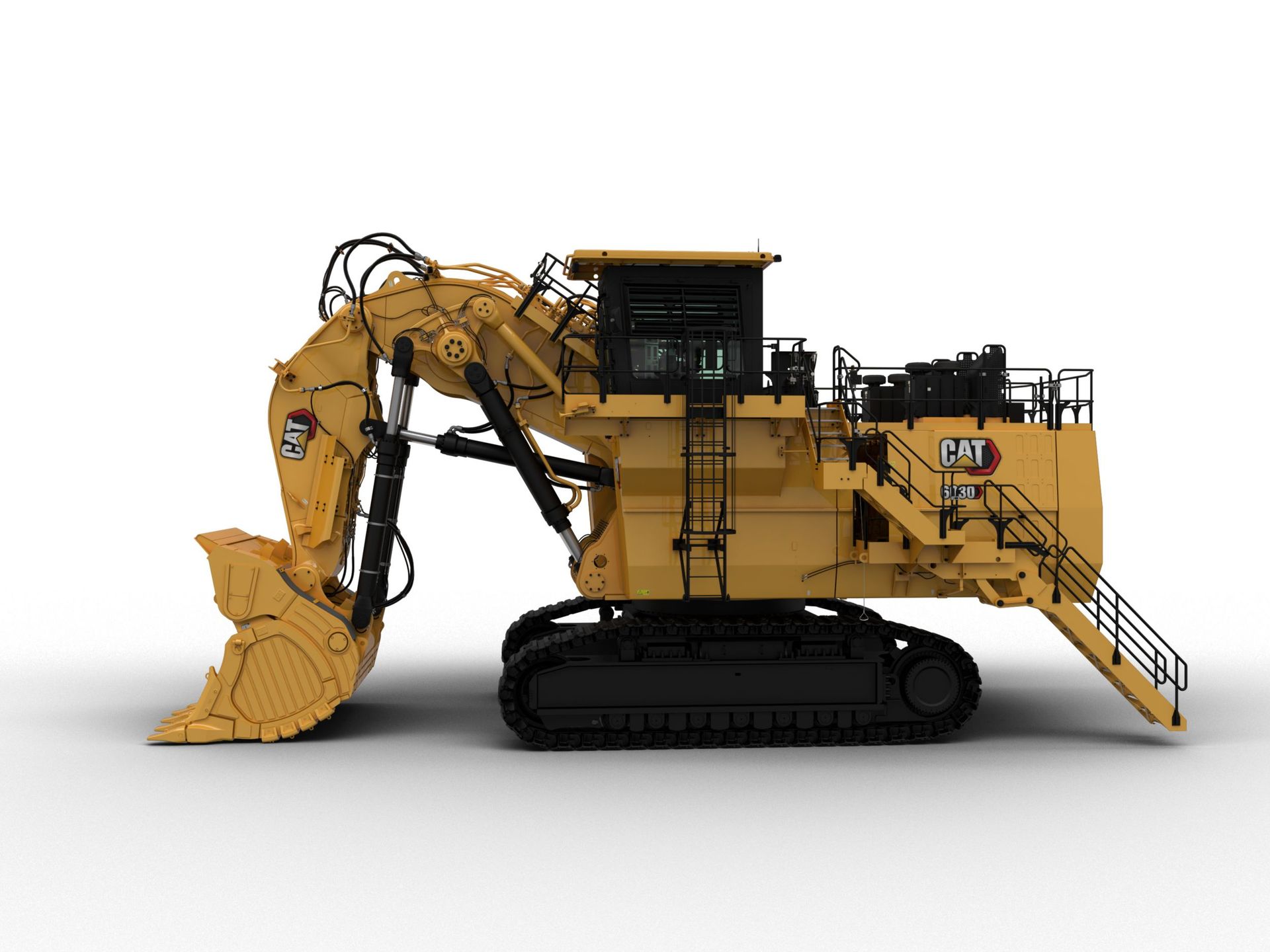

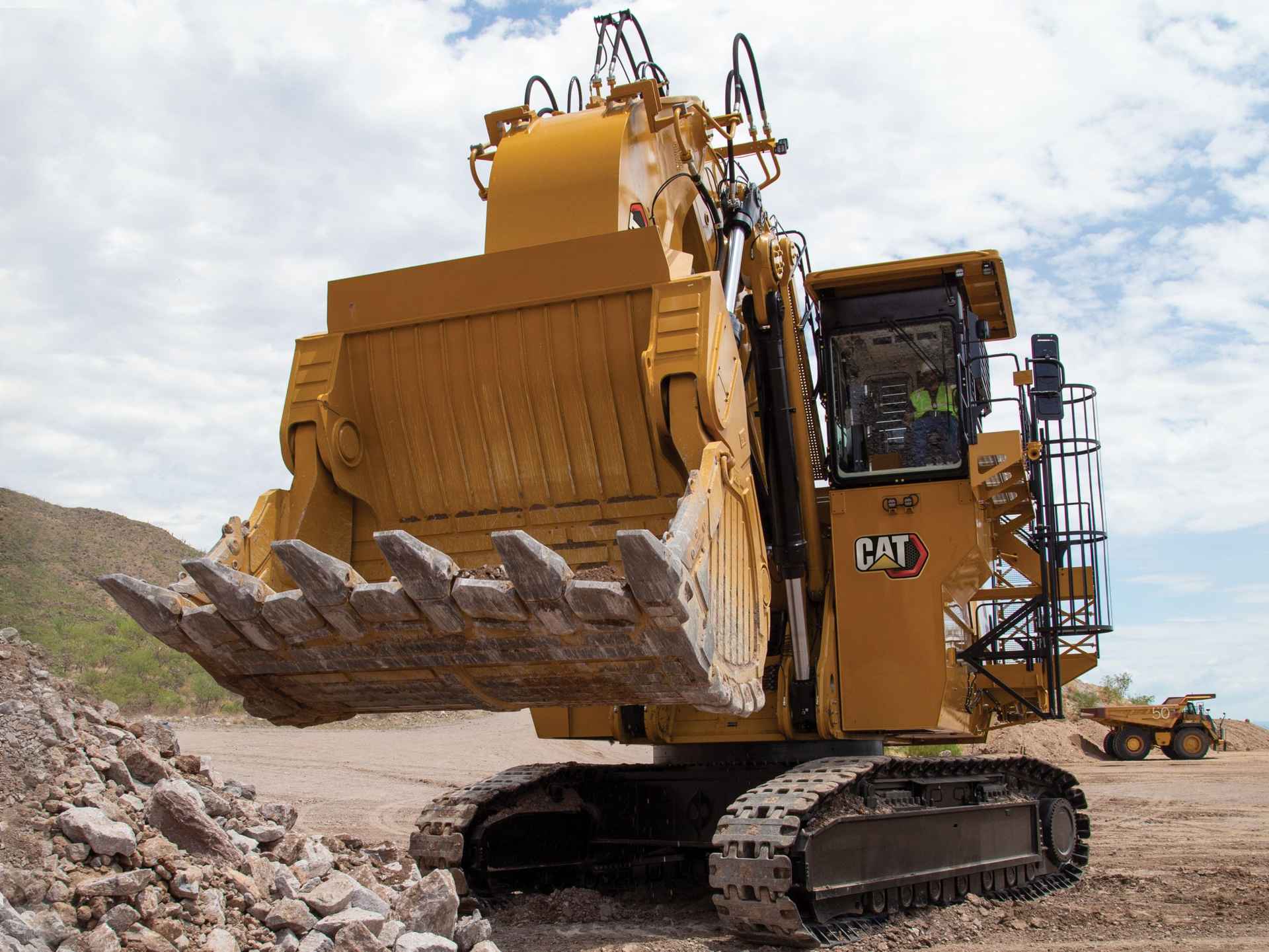

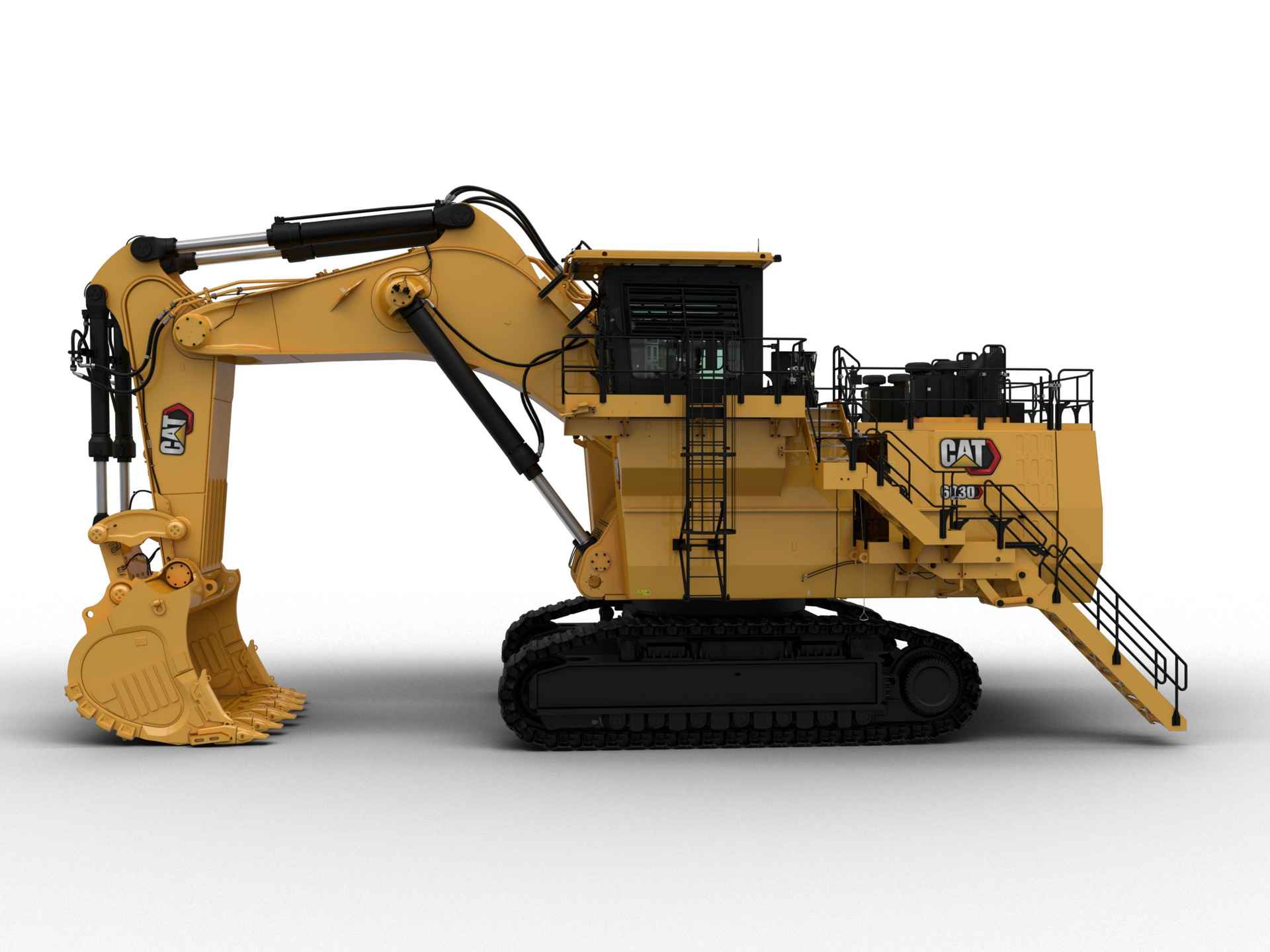

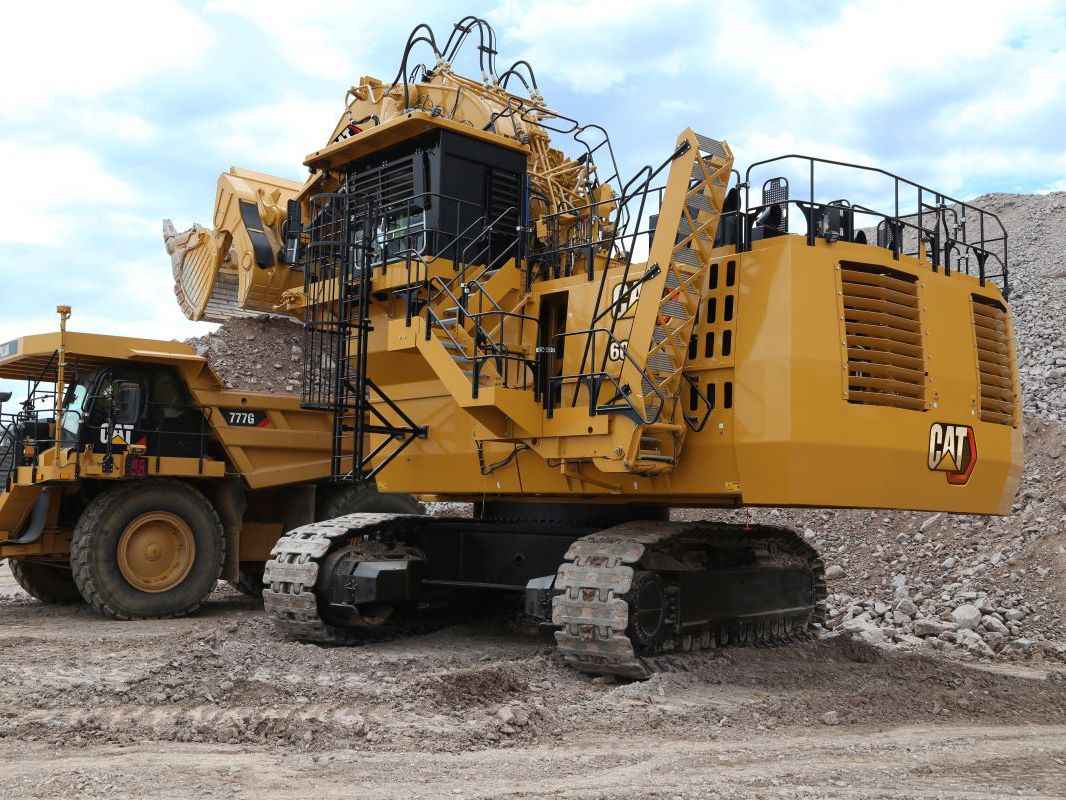

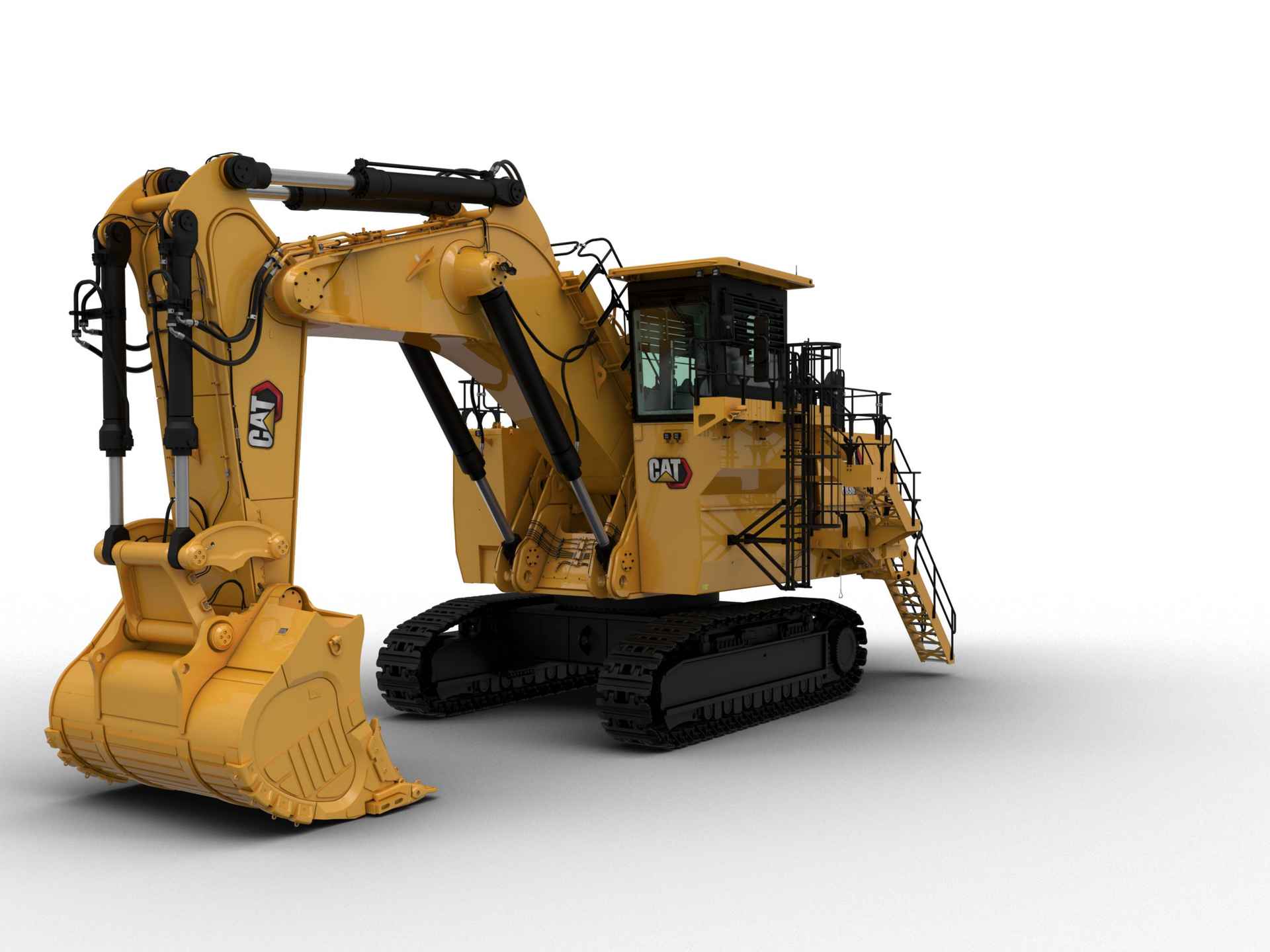

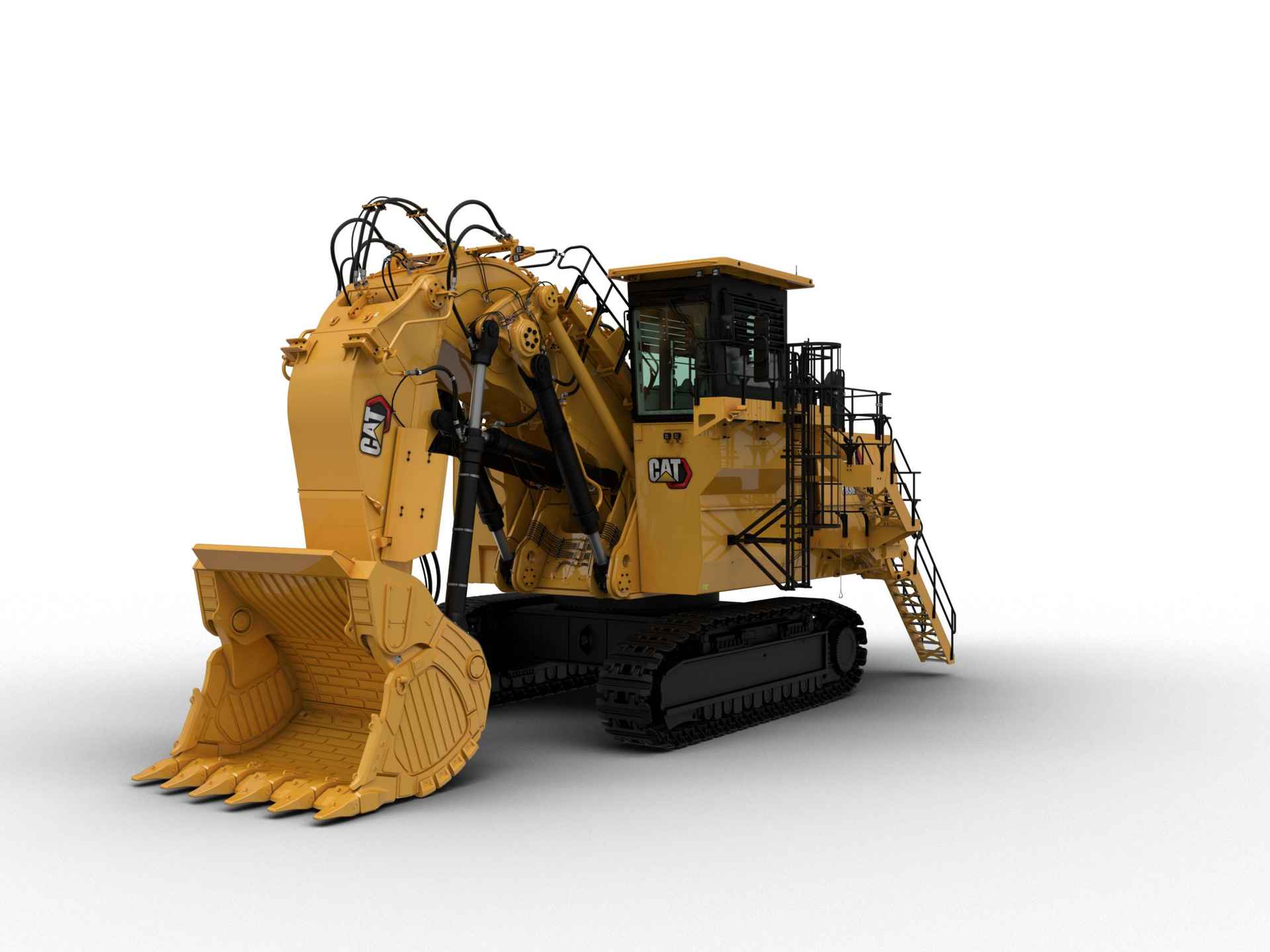

La Pala Hidráulica para Minería Cat® 6030 es el producto de la cartera de Cat que más clientes poseen, y con justa razón. Ofrece el rendimiento de motor más potente en su clase, junto con la movilidad y flexibilidad que necesita de una máquina de 300 toneladas métricas, para lograr la productividad que espera con la confiabilidad que exige.
El modelo 6030 ofrece una capacidad de cucharón estándar de 17 m3 (22,2 yd3) en la configuración de retroexcavadora y de 16,5 m3 (21,5 yd3) en la configuración de pala frontal (FS, face shovel) con el exclusivo sistema TriPower™ de Cat. El modelo 6030 es ideal para cargar Camiones Mineros Cat 777 a 793.
Aún así, constantemente buscamos maneras de mejorar la 6030. Esta pala, la única en su clase de tamaño con motores dobles, está disponible con una solución de motor Tier 4 final que elimina la necesidad de Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid), lo que ahorra tiempo y costos durante el mantenimiento.
El modelo 6030 ofrece una capacidad de cucharón estándar de 17 m3 (22,2 yd3) en la configuración de retroexcavadora y de 16,5 m3 (21,5 yd3) en la configuración de pala frontal (FS, face shovel) con el exclusivo sistema TriPower™ de Cat. El modelo 6030 es ideal para cargar Camiones Mineros Cat 777 a 793.
Aún así, constantemente buscamos maneras de mejorar la 6030. Esta pala, la única en su clase de tamaño con motores dobles, está disponible con una solución de motor Tier 4 final que elimina la necesidad de Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid), lo que ahorra tiempo y costos durante el mantenimiento.
INFORMACIÓN GENERAL
La Pala Hidráulica para Minería Cat® 6030 es el producto de la cartera de Cat que más clientes poseen, y con justa razón. Ofrece el rendimiento de motor más potente en su clase, junto con la movilidad y flexibilidad que necesita de una máquina de 300 toneladas métricas, para lograr la productividad que espera con la confiabilidad que exige.
El modelo 6030 ofrece una capacidad de cucharón estándar de 17 m3 (22,2 yd3) en la configuración de retroexcavadora y de 16,5 m3 (21,5 yd3) en la configuración de pala frontal (FS, face shovel) con el exclusivo sistema TriPower™ de Cat. El modelo 6030 es ideal para cargar Camiones Mineros Cat 777 a 793.
Aún así, constantemente buscamos maneras de mejorar la 6030. Esta pala, la única en su clase de tamaño con motores dobles, está disponible con una solución de motor Tier 4 final que elimina la necesidad de Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid), lo que ahorra tiempo y costos durante el mantenimiento.
El modelo 6030 ofrece una capacidad de cucharón estándar de 17 m3 (22,2 yd3) en la configuración de retroexcavadora y de 16,5 m3 (21,5 yd3) en la configuración de pala frontal (FS, face shovel) con el exclusivo sistema TriPower™ de Cat. El modelo 6030 es ideal para cargar Camiones Mineros Cat 777 a 793.
Aún así, constantemente buscamos maneras de mejorar la 6030. Esta pala, la única en su clase de tamaño con motores dobles, está disponible con una solución de motor Tier 4 final que elimina la necesidad de Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid), lo que ahorra tiempo y costos durante el mantenimiento.
- Rendimiento del motor: SAE J19951230 kW
- Carga útil del cucharón30 t
- Peso en orden de trabajo294 t
- Potencia bruta: SAE J19951230 kW
- Potencia neta: ISO 92491212 kW
- Potencia neta: SAE J13491149 kW
- Potencia bruta: SAE J19951142 kW
- Potencia neta: SAE J13491063 kW
- Potencia neta: ISO 92491127 kW
- Calibre137.7 mm
- Carrera152.4 mm
- Cilindrada27 L
- Capacidad del tanque de combustible5080 L
- 6030 FS: pisones de cadena estándar1000 mm
- 6030 FS: peso en orden de trabajo298300 kg
- 6030 FS: presión sobre el suelo22.2 N/cm²
- 6030: pisones de cadena estándar1000 mm
- 6030: peso en orden de trabajo299400 kg
- 6030: presión sobre el suelo22.3 N/cm²
- Capacidad del tanque hidráulico: aproximada2675 L
- Volumen total de aceite hidráulico: aproximado3500 L
- Presión máxima: accesorio310 bar
- Presión máxima de desplazamiento360 bar
- Presión máxima: bombas de giro350 bar
- Diámetro: ventilador1220 mm
- Velocidad máxima de giro: versión diésel4.6 rpm
- Velocidad máxima de giro: versión CA5 rpm
- Velocidad de desplazamiento: primera etapa, máxima1.4 km/h
- Velocidad de desplazamiento: segunda etapa, máxima2.7 km/h
- Fuerza de tracción máxima1602 kN
- Rendimiento en pendientes: mandos de desplazamiento, aproximado47 %
- Nivel de visión del operador: aproximado6.5 m
- Dimensiones internas de la cabina: longitud2200 mm
- Dimensiones internas de la cabina: ancho1600 mm
- Dimensiones internas de la cabina: altura2150 mm
- Capacidad: recipiente de grasa450 L
- Capacidad del cucharón: pala frontal (colmada de 2:1)16.5 m³
- Fuerza máxima de empuje1298 kN
- Capacidad del cucharón: retroexcavadora (colmada de 1:1)17 m³
- Fuerza de arranque máxima944 kN
- Potencia bruta: SAE J19951209 kW
- Peso en orden de trabajo: retroexcavadora296 t
- Carga útil del cucharón30 t
- Máxima fuerza de desprendimiento954 kN
- Potencia neta: SAE J13491192 kW
- Altitud máxima sin reducción de potencia a 25 °C (77 °F) sobre el nivel del mar500 m
- Rendimiento del motor: SAE J19951649 hp
- Carga útil del cucharón33 ton (EE.UU.)
- Peso en orden de trabajo324 ton (EE.UU.)
- Potencia bruta: SAE J19951649 hp
- Potencia neta: ISO 92491625 hp
- Potencia neta: SAE J13491541 hp
- Potencia bruta: SAE J19951531 hp
- Potencia neta: SAE J13491425 hp
- Potencia neta: ISO 92491511 hp
- Calibre5.42 pulg
- Carrera6 pulg
- Cilindrada1648 pulg³
- Capacidad del tanque de combustible1342 gal (EE.UU.)
- 6030 FS: pisones de cadena estándar3.25 pie
- 6030 FS: peso en orden de trabajo657640 lb
- 6030 FS: presión sobre el suelo32.2 lb/pulg²
- 6030: pisones de cadena estándar3.25 pie
- 6030: peso en orden de trabajo660060 lb
- 6030: presión sobre el suelo32.3 lb/pulg²
- Capacidad del tanque hidráulico: aproximada707 gal (EE.UU.)
- Volumen total de aceite hidráulico: aproximado925 gal (EE.UU.)
- Presión máxima: accesorio4495 lb/pulg²
- Presión máxima de desplazamiento5220 lb/pulg²
- Presión máxima: bombas de giro5076 lb/pulg²
- Diámetro: ventilador48 pulg
- Velocidad máxima de giro: versión diésel4.6 rpm
- Velocidad máxima de giro: versión CA5 rpm
- Velocidad de desplazamiento: primera etapa, máxima0.87 milla/h
- Velocidad de desplazamiento: segunda etapa, máxima1.68 milla/h
- Fuerza de tracción máxima360144 pie·lbf
- Rendimiento en pendientes: mandos de desplazamiento, aproximado47 %
- Nivel de visión del operador: aproximado21.33 pie
- Dimensiones internas de la cabina: longitud7.22 pie
- Dimensiones internas de la cabina: ancho5.25 pie
- Dimensiones internas de la cabina: altura7.05 pie
- Capacidad: recipiente de grasa119 gal (EE.UU.)
- Capacidad del cucharón: pala frontal (colmada de 2:1)21.6 yd³
- Fuerza máxima de empuje291700 pie·lbf
- Capacidad del cucharón: retroexcavadora (colmada de 1:1)22.2 yd³
- Fuerza de arranque máxima212150 pie·lbf
- Potencia bruta: SAE J19951620 hp
- Peso en orden de trabajo: retroexcavadora326 t
- Carga útil del cucharón34 t
- Máxima fuerza de desprendimiento214390 lb
- Potencia neta: SAE J13491597 hp
- Altitud máxima sin reducción de potencia a 25 °C (77 °F) sobre el nivel del mar1640 pie
- Nota
Las especificaciones anteriores se aplican a la configuración de pala frontal para países con regulaciones estrictas. También están disponibles las configuraciones de retroexcavadora y sin la parte delantera para todas las regiones.
- EmisionesCumple con las normas de emisiones Tier 4 final de la EPA de EE.UU. y Stage V de la UE
- EmisionesCumple con las normas de emisiones Stage III de China para uso fuera de carretera, equivalentes a Tier 2 de la EPA de EE.UU.
- Número de cilindros: cada motor12
- AspiraciónCon turbocompresión y posenfriamiento aire a aire
- Componentes (1)Ventilador del radiador impulsado hidráulicamente con velocidad del ventilador controlada electrónicamente
- Componentes (2)Administración del motor microprocesada
- Componentes (3)Filtros de aire de servicio pesado
- Componentes (4)Filtro de combustible de dos etapas, incluido el separador de agua
- Componentes (5)Separador de agua adicional de alta capacidad
- EmisionesCumple con las normas de emisiones Tier 4 final de la EPA de EE.UU. y Stage V de la UE
- Voltaje del sistema24 V
- Baterías de instalación en serie o en paralelo4 × 210 Ah a 12 V cada uno; 420 Ah con 24 V en total
- Baterías4baterías sin necesidad de mantenimiento
- Componentes (1)Relés de aislamiento de la batería
- Componentes (2)Interruptores de parada de emergencia accesibles a nivel del suelo y en el módulo del motor
- Componentes (3)14reflectores de trabajo LED de brillo alto
- Componentes (4)11 luces de servicio LED
- Nota
Otros pisones de cadena disponibles a pedido. Los pesos en orden de trabajo incluyen: la máquina base, el accesorio frontal, pisones de cadena estándar, cucharón para rocas estándar y 100 % de combustible y lubricantes.
- Bombas principales4 bombas de placa oscilante variable
- Bombas principales: flujo máximo de aceite; versión diésel4 × 552 L/min (4 × 146 gal EE.UU./min)
- Bombas de giro2 bombas reversibles de doble placa oscilante
- Bombas de giro: flujo máximo de aceite; versión diésel4 x 197 L/min (4 x 52 gal EE.UU./min)
- Flujo de aceite de las bombas de enfriamiento: versión diésel2 × 467 L/min (2 × 123 gal EE.UU./min)
- Mando de giro2 transmisiones planetarias compactas con motores de pistones axiales
- Frenos de estacionamientoFreno de discos múltiples sumergidos en aceite, cargado por resorte y soltado hidráulicamente
- Anillo de giroCojinete de rodillos de triple pista con engranajes internos sellados
- Pisones de cadena: cada lado44
- Rodillos inferiores: cada lado7
- Rodillos de soporte: cada lado2 además de una placa deslizante entremedio
- Mandos de desplazamiento: cada lado1 transmisión planetaria con 2 motores de pistones axiales de dos etapas
- Frenos de estacionamientoFreno de discos múltiples sumergidos, cargado por resorte y soltado hidráulicamente
- Componentes (1)Todas las superficies de funcionamiento de las ruedas motrices, ruedas guía, rodillos y eslabones de soporte, así como las áreas de contacto de los dientes de la rueda motriz y de los eslabones de soporte, están endurecidas
- Componentes (2)Eslabones de soporte combinados de garra doble fundida con bujes conectados por pasadores completamente flotantes y endurecidos
- Componentes (3)Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador de membrana
- Componentes (4)Válvula de retardador hidráulico automático para evitar exceso de velocidad en desplazamiento cuesta abajo
- Componentes (5)Alarma acústica de desplazamiento
- Componentes (1)Sistema de calefacción, ventilación y aire acondicionado montado debajo del techo
- Componentes (2)Protectores solares externos en las ventanas laterales y traseras
- Componentes (3)El sólido panel de instrumentos incluye una pantalla BCS en color de gran tamaño con tecnología transflectiva
- Componentes (4)Sistema de panel de control (BCS) y sistema de registro de datos de signos vitales y datos de servicio de motores, sistema hidráulico y sistema de lubricación
- Componentes (5)Escalera de acceso de 45° de operación hidráulica
- Componentes (6)Escalera de salida de emergencia con jaula de escalera
- Componentes (7)Interruptor en el cojín del asiento para neutralizar automáticamente los controles hidráulicos cuando el operador deja el asiento
- Componentes (8)Neumáticamente amortiguado y con un cómodo asiento con varias posiciones y soporte lumbar, calefacción del asiento, cinturón de seguridad, apoyo para la cabeza y los brazos
- Componentes (9)Persianas de rodillo en todas las ventanas
- Componentes (10)Parabrisas con limpia/lavaparabrisas intermitente paralelo
- Componentes (11)Vidrio de seguridad completo, parabrisas blindado y ventana lateral deslizante
- Componentes (12)Protectores para el operador (ISO 10262:1998 Level II)
- Componentes (13)Controles de palanca universal integrados en consolas del asiento ajustables de forma independiente
- Componentes (14)Asiento auxiliar plegable con cinturón de seguridad
- Tipo (1)Sistema de doble circuito con bomba de servicio pesado impulsada hidráulicamente y control del relé de tiempo electrónico para ajustar los tiempos de pausa y lubricación
- Tipo (2)Los cojinetes de rodillos de giro y todos los puntos de pivote del accesorio, de los cilindros y del cucharón, están conectados al sistema de lubricación con engranajes internos
- Tipo (3)Piñón lubricado para el engrase de engranajes internos del anillo giratorio
- Tipo (4)Las fallas del sistema se muestran en el sistema de control del tablero
- Tipo (5)Filtros de grasa entre la estación de servicio y el recipiente, así como directamente detrás de la bomba de engrase
- Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (1)Limitador de retroceso automático para evitar derrames de material y asistencia cinemática para fuerzas hidráulicas
- Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (2)Orientación horizontal automática de ángulo constante del cucharón y orientación vertical automática de ángulo constante del cucharón
- Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (3)Movimiento constante de la pluma en todo el arco de levantamiento y asistencia de fuerza de ataque
- Todos los cucharones (FS y BH) están equipados con un paquete de desgaste que incluye lo siguiente: (1)Material de revestimiento especial que cubre las áreas de desgaste principales dentro y fuera del cucharón, y cubiertas protectoras del labio entre los dientes
- Todos los cucharones (FS y BH) están equipados con un paquete de desgaste que incluye lo siguiente: (2)Cubiertas protectoras del ala en las paredes laterales y cubiertas protectoras de talones en los bordes inferiores
- Tipo (1)Pasarelas con guías en las plumas
- Tipo (2)Paquetes de desgaste especiales para materiales altamente abrasivos a pedido
- Tipo (3)Bajada sin presión de la pluma (FS y BH) y del brazo (FS) mediante una válvula de flotación
- Tipo (4)Los procedimientos de soldadura permiten una contrasoldadura interna (soldadura de doble preparación) en donde sea posible
- Tipo (5)Se han aliviado los esfuerzos en las plumas y los brazos después de la soldadura
- Tipo (6)Las plumas y los brazos son resistentes a la torsión, con diseño de caja soldada de acero con resistencia a la tracción y con fundiciones de acero sólido en las áreas de pivote
- Salida1000kW
- Potencia nominal bruta total: SAE J19951.209 kW 1.800 min-1 (1.620 hp 1.800 min-1)
- Bombas principales: flujo máximo de aceite; versión CA4 × 543 L/min (4 × 143 gal EE.UU./min)
- Marca/modelo2 x Cat C27
- Modelo de motor2 x Cat C27
- Potencia nominal neta total: SAE J13491.192 kW 1.800 min-1 (1.597 hp 1.800 min-1)
- Corriente de arranque450 % de IN (253 % de IN optativo)
- Alternadores2 x 150 A
- Potencia nominal neta total: ISO 3046/11.194 kW 1.800 min-1 (1.600 hp 1.800 min-1)
- Voltaje6,3 kV ± 10 % (otros a petición)
- Diámetro: ventilador2 x 1.220 mm (2 × 48")
- Nota
Opción de mando eléctrico disponible (1.000 kW) en el modelo 6030 AC
