ESPECIFICACIONES
Rendimiento del motor: SAE J19951040 hp
Carga útil del cucharón23.8 ton (EE.UU.)
Peso en orden de trabajo253.8 ton (EE.UU.)
Flujo de aceite de las bombas de enfriamiento211 gal/min
INFORMACIÓN GENERAL
Cuando pedimos a nuestros clientes a que nos ayudaran a diseñar la primera de nuestras palas hidráulicas Cat® de última generación, identificamos tres prioridades clave: la seguridad, la simplicidad y la fiabilidad. Por eso, desarrollamos la Pala Cat 6020B, que ofrece la simplicidad y versatilidad que desea, con valiosas características de diseño moderno que la diferencian de la competencia.

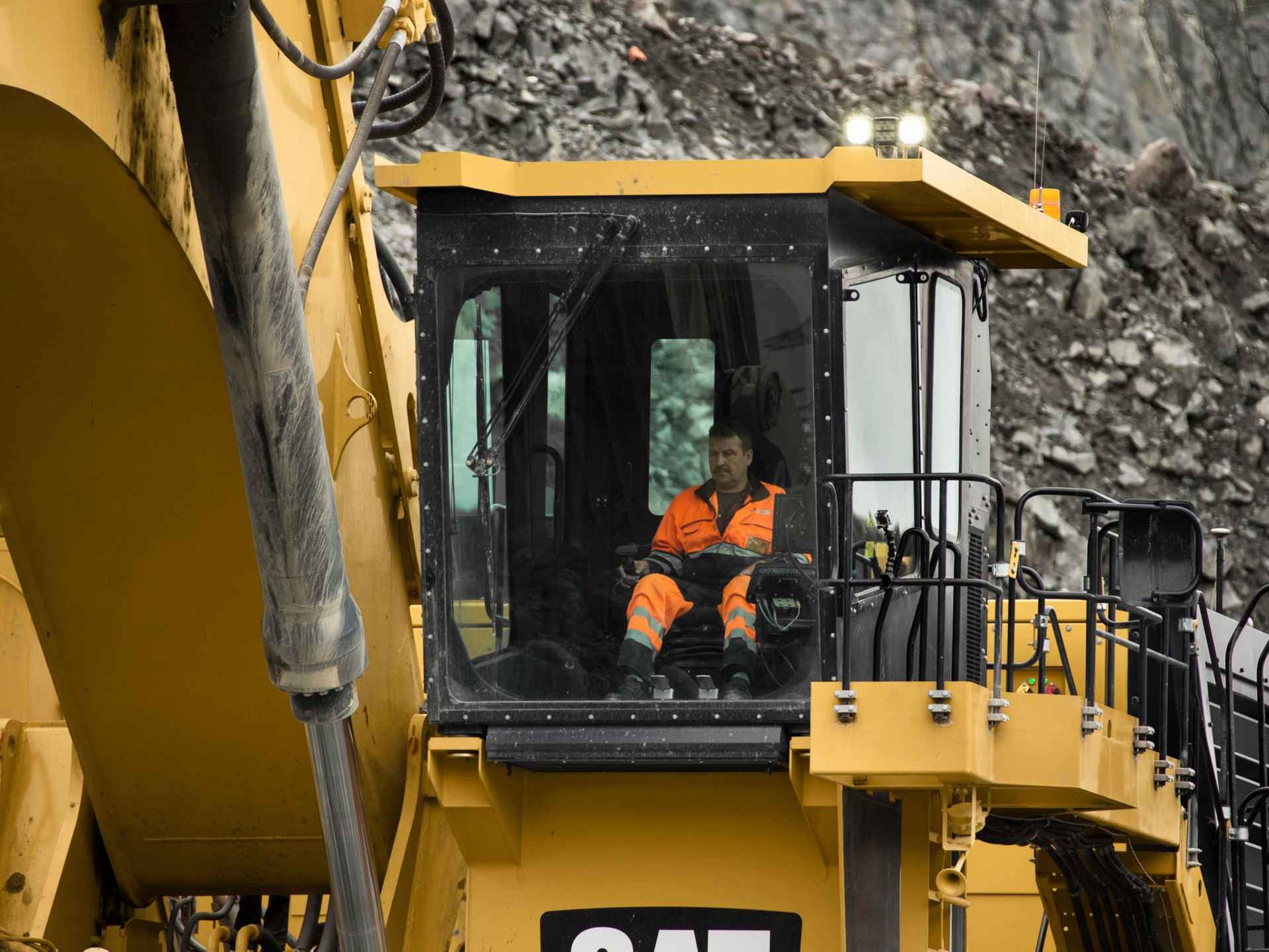

La 6020B ofrece una visibilidad líder en su clase y una cabina diseñada para proporcionar comodidad, seguridad y eficiencia. Un módulo de potencia intercambiable y transitable contribuye a facilitar el mantenimiento. La 6020B ofrece un 25 % más de eficiencia del combustible que otras palas de su clase. Esto se traduce en eficiencia y ventajas de costos. Además, el Motor C32 probado cumple con las normas de emisiones sin necesidad de usar DEF (Diesel Exhaust Fluid, Fluido de Escape de Combustible Diésel), lo que ahorra tiempo y costos durante el mantenimiento.
La 6020B ofrece una visibilidad líder en su clase y una cabina diseñada para proporcionar comodidad, seguridad y eficiencia. Un módulo de potencia intercambiable y transitable contribuye a facilitar el mantenimiento. La 6020B ofrece un 25 % más de eficiencia del combustible que otras palas de su clase. Esto se traduce en eficiencia y ventajas de costos. Además, el Motor C32 probado cumple con las normas de emisiones sin necesidad de usar DEF (Diesel Exhaust Fluid, Fluido de Escape de Combustible Diésel), lo que ahorra tiempo y costos durante el mantenimiento.
INFORMACIÓN GENERAL
Cuando pedimos a nuestros clientes a que nos ayudaran a diseñar la primera de nuestras palas hidráulicas Cat® de última generación, identificamos tres prioridades clave: la seguridad, la simplicidad y la fiabilidad. Por eso, desarrollamos la Pala Cat 6020B, que ofrece la simplicidad y versatilidad que desea, con valiosas características de diseño moderno que la diferencian de la competencia.
La 6020B ofrece una visibilidad líder en su clase y una cabina diseñada para proporcionar comodidad, seguridad y eficiencia. Un módulo de potencia intercambiable y transitable contribuye a facilitar el mantenimiento. La 6020B ofrece un 25 % más de eficiencia del combustible que otras palas de su clase. Esto se traduce en eficiencia y ventajas de costos. Además, el Motor C32 probado cumple con las normas de emisiones sin necesidad de usar DEF (Diesel Exhaust Fluid, Fluido de Escape de Combustible Diésel), lo que ahorra tiempo y costos durante el mantenimiento.
La 6020B ofrece una visibilidad líder en su clase y una cabina diseñada para proporcionar comodidad, seguridad y eficiencia. Un módulo de potencia intercambiable y transitable contribuye a facilitar el mantenimiento. La 6020B ofrece un 25 % más de eficiencia del combustible que otras palas de su clase. Esto se traduce en eficiencia y ventajas de costos. Además, el Motor C32 probado cumple con las normas de emisiones sin necesidad de usar DEF (Diesel Exhaust Fluid, Fluido de Escape de Combustible Diésel), lo que ahorra tiempo y costos durante el mantenimiento.
- Rendimiento del motor: SAE J1995776 kW
- Carga útil del cucharón21.6 t
- Peso en orden de trabajo230.2 t
- Flujo de aceite de las bombas de enfriamiento800 L/min
- Diámetro: ventilador1500 mm
- Dimensiones internas de la cabina: ancho1625 mm
- Dimensiones internas de la cabina: longitud2230 mm
- Nivel de visión del operador (aproximado)5.5 m
- Dimensiones internas de la cabina: altura2070 mm
- Velocidad máxima de giro4.9 rpm
- Velocidad de desplazamiento: primera etapa, máxima1.1 km/h
- Velocidad de desplazamiento: segunda etapa, máxima2.4 km/h
- Fuerza de tracción máxima1183 kN
- Capacidad: tambor de grasa205 L
- Pisones de cadena estándar800 mm
- Peso en orden de trabajo230200 kg
- Presión sobre el suelo22 N/cm²
- Flujo de aceite de giro máximo783 L/min
- Presión máxima: accesorio310 bar
- Presión máxima de desplazamiento310 bar
- Presión máxima - Giro - Aceleración310 bar
- Flujo de aceite total máximo2350 L/min
- Fuerza de arranque máxima650 kN
- Volumen total del aceite hidráulico3500 L
- Alcance máximo de excavación15.9 m
- Profundidad máxima de excavación8.1 m
- Capacidad del tanque hidráulico2800 L
- Peso en orden de trabajo230 t
- Máxima fuerza de desprendimiento730 kN
- Presión máxima: giro, deceleración350 bar
- Carga útil del cucharón22 t
- Capacidad del cucharón estándar: retroexcavadora (colmada de 1:1)12 m³
- Altura máxima de excavación13.9 m
- Potencia bruta: SAE J1995776 kW
- Potencia bruta: SAE J1995776 kW
- Potencia neta: ISO 9249774 kW
- Potencia neta: SAE J1349770 kW
- Potencia bruta: SAE J1995771 kW
- Capacidad del tanque de combustible3600 L
- Potencia neta: SAE J1349761 kW
- Calibre145 mm
- Cilindrada32 L
- Calibre145 mm
- Cilindrada32 L
- Carrera162 mm
- Potencia neta: ISO 9249764 kW
- Capacidad del tanque de combustible3600 L
- Potencia bruta: SAE J1995771 kW
- Potencia neta: SAE J1349761 kW
- Potencia neta: SAE J1349770 kW
- Carrera162 mm
- Capacidad del cucharón estándar12 m³
- Rendimiento del motor: SAE J19951040 hp
- Carga útil del cucharón23.8 ton (EE.UU.)
- Peso en orden de trabajo253.8 ton (EE.UU.)
- Flujo de aceite de las bombas de enfriamiento211 gal/min
- Diámetro: ventilador4.92 pie
- Dimensiones internas de la cabina: ancho5.33 pie
- Dimensiones internas de la cabina: longitud7.32 pie
- Nivel de visión del operador (aproximado)18.04 pie
- Dimensiones internas de la cabina: altura6.79 pie
- Velocidad máxima de giro4.9 rpm
- Velocidad de desplazamiento: primera etapa, máxima0.68 milla/h
- Velocidad de desplazamiento: segunda etapa, máxima1.49 milla/h
- Fuerza de tracción máxima265860 lbf
- Capacidad: tambor de grasa54 gal (EE.UU.)
- Pisones de cadena estándar2.62 pie
- Peso en orden de trabajo507500 lb
- Presión sobre el suelo31.9 lb/pulg²
- Flujo de aceite de giro máximo216 gal/min
- Presión máxima: accesorio4495 lb/pulg²
- Presión máxima de desplazamiento4495 lb/pulg²
- Presión máxima - Giro - Aceleración4495 lb/pulg²
- Flujo de aceite total máximo621 gal/min
- Fuerza de arranque máxima146125 lb
- Volumen total del aceite hidráulico925 gal (EE.UU.)
- Alcance máximo de excavación52.17 pie
- Profundidad máxima de excavación26.57 pie
- Capacidad del tanque hidráulico740 gal (EE.UU.)
- Peso en orden de trabajo254 ton (EE.UU.)
- Máxima fuerza de desprendimiento164050 lb
- Presión máxima: giro, deceleración5080 lb/pulg²
- Carga útil del cucharón24 Sh Ton
- Capacidad del cucharón estándar: retroexcavadora (colmada de 1:1)15.7 yd³
- Altura máxima de excavación45.6 pie
- Potencia bruta: SAE J19951040 hp
- Potencia bruta: SAE J19951040 hp
- Potencia neta: ISO 92491037 hp
- Potencia neta: SAE J13491032 hp
- Potencia bruta: SAE J19951033 hp
- Capacidad del tanque de combustible951 gal (EE.UU.)
- Potencia neta: SAE J13491019 hp
- Calibre5.71 pulg
- Cilindrada1959 pulg³
- Calibre5.71 pulg
- Cilindrada1959 pulg³
- Carrera6.38 pulg
- Potencia neta: ISO 92491024 hp
- Capacidad del tanque de combustible951 gal (EE.UU.)
- Potencia bruta: SAE J19951033 hp
- Potencia neta: SAE J13491019 hp
- Potencia neta: SAE J13491032 hp
- Carrera6.38 pulg
- Capacidad del cucharón estándar15.7 yd³
- Nota
Las especificaciones anteriores se aplican a la configuración de la retroexcavadora. También está disponible una configuración sin la parte delantera.
- Baterías (12V cada una): en instalación en serie o en paralelo630 Ah - 24 V
- Componentes (3)9 reflectores de trabajo de alto brillo LED: – 7 para el área de trabajo<br>– 2 para el extremo trasero
- Baterías (12V cada una)6 × 210Ah
- Componentes (1)Botones de parada de emergencia en el interior de la cabina, accesibles desde todas las ubicaciones del asiento, y un módulo del motor
- Componentes (2)Parada de emergencia adicional a nivel del suelo
- Voltaje del sistema24 V
- Relés de aislamiento de la bateríaInterruptor de desconexión manual con cerradura y relé de desconexión automática
- Características (2)Flujo variable de aceite controlado electrónicamente a través del enfriador y de la velocidad del ventilador
- Características (1)Sistema de enfriamiento completamente independiente de todos los circuitos principales; es decir, que la capacidad de enfriamiento controlado se encuentra disponible siempre que el motor está en funcionamiento
- Características (3)Una mayor eficiencia de enfriamiento para garantizar una temperatura del aceite óptima
- Componentes (5)Asiento del instructor de tamaño completo con cinturón de seguridad y mesa de trabajo
- Componentes (7)Cumple con las normas de protección para el operador (protector contra rocas; con aprobación según la norma ISO10262:1998 [Protector superior])
- Componentes (9)Persianas de rodillo
- Componentes (11)Escalera adicional de emergencia cerca de la ventana de escape de emergencia
- Componentes (8)Parabrisas con limpia/lavaparabrisas intermitente paralelo
- Componentes (2)Asiento del operador con amortiguación neumática y ajustes múltiples con soporte lumbar, cinturón de seguridad, apoyacabeza y apoyabrazos
- Características del nuevo sistema BCS (1)Panel de instrumentos resistente que incluye una pantalla (254mm/10") grande táctil a color
- Características del nuevo sistema BCS (3)Registro gráfico de datos
- Características del nuevo sistema BCS (4)Capacidades de memoria de fallas
- Características del nuevo sistema BCS (2)Asistencia en pantalla de solución de problemas
- Componentes (10)Acceso a la máquina a través de la escalera de acceso, ángulo de la escalera retráctil de aproximadamente 45°, operado hidráulicamente
- Características del nuevo sistema BCS (5)Interfaces USB, Lan (TCP/IP) y BUS CAN para exportación de datos
- Componentes (3)Interruptor de seguridad en el asiento del operador para parada automática de movimiento
- Componentes (1)Ventana de piso de la cabina grande con rejilla extraíble para facilitar la limpieza
- Componentes (4)Palanca universal integrada en el posabrazos ajustable del asiento
- Características del nuevo sistema de panel de control (BCS):Monitoreo electrónico, registro de datos y sistema de diagnóstico para signos vitales y datos de servicio de motores, y del sistema hidráulico y de lubricación
- Componentes (6)Asiento plegable auxiliar con cinturón de seguridad para una tercera persona
- Anillo de giroCojinete de rodillos de triple pista con engranajes internos sellados
- Mando de giro2 transmisiones planetarias compactas con motores de pistones axiales
- Freno de estacionamientoFreno de discos múltiples sumergidos en aceite, cargado por resorte y soltado hidráulicamente
- Características (2)Todas las canaletas de anillo giratorio y la cubeta de grasa para engranajes internos se suministran mediante el sistema automático de lubricación central
- Características (1)Circuito de giro abierto con reducción automática de velocidad cuando las palancas universales están en la posición neutral
- Pisones de cadena: cada lado45
- Componentes (1)Pisones de cadena forjados de garra doble
- Componentes (6)Alarma audible de desplazamiento
- Rodillos inferiores: cada lado8
- Componentes (4)Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador
- Componentes (5)Válvula del control automático del retardador hidráulico para evitar el exceso de velocidad cuesta abajo
- Frenos de estacionamientoFreno de discos múltiples sumergidos, cargado por resorte y soltado hidráulicamente
- Rendimiento en pendiente: mandos de desplazamientoAproximadamente un 54%
- Componentes (3)Todas las superficies de funcionamiento de las ruedas motrices, ruedas guía, rodillos y eslabones de la cadena se endurecen
- Mandos de desplazamiento: cada lado1 transmisión planetaria con 2 motores de pistones axiales de dos etapas
- Componentes (2)Eslabones de cadena conectados mediante pasadores y bujes endurecidos
- Rodillos de soporte: cada lado3
- Tipo (3)Visualización del estado y de las fallas del sistema mediante el sistema de panel de control
- Tipo (1)Sistema progresivo de circuito sencillo con bomba impulsada hidráulicamente de servicio pesado y control de tiempo electrónico
- Tipo (2)Grasa suministrada al cojinete de rodillos de giro, a todos los puntos de pivote del accesorio y al engranaje del cojinete de giro
- Tipo (5)Válvula de posición libre para función de bajada de la pluma
- Tipo (2)Acero de alta resistencia a la tensión con fundiciones de acero macizo en las áreas de pivote
- Tipo (3)Pluma y brazo con alivio de esfuerzo después de la soldadura
- Tipo (1)Pluma y brazo resistentes a la torsión con diseño de caja soldada
- Tipo (4)Pasarelas con rieles en la pluma
- Cucharones equipados con lo siguiente:- Material de revestimiento especial que cubre las principales áreas de desgaste internas y externas<br>- Cubiertas protectoras del labio<br>- Cubiertas protectoras del ala<br>- Cubiertas protectoras del talón
- Filtros (4)Filtros de presión (6μm) para el servocircuito
- La administración electrónica de la bomba incluye (3)Retorno automático de las bombas principales a flujo cero
- Características (2)Enfriamiento del aceite para engranaje de la transmisión de la bomba
- Filtros (3)Filtros de flujo completo (10 μm) para circuito de retorno de enfriamiento
- La administración electrónica de la bomba incluye (2)Asignación de bomba del circuito especializada
- Filtros (2)Filtros de flujo completo (10 μm) para circuito de retorno completo
- Bombas principales6 bombas de plato oscilante variables
- Filtros (1)Filtros de flujo pleno y de alta presión (100 μm) para las bombas principales, instalados directamente detrás de cada bomba
- La administración electrónica de la bomba incluye (4)Reducción automática de las rpm de la velocidad del motor durante los recesos de trabajo
- Filtros (5)Filtro de aceite de la transmisión (40 μm)
- La administración electrónica de la bomba incluye (5)Flujo reducido de aceite de las bombas principales a alta temperatura del aceite hidráulico y a alta temperatura del motor
- La administración electrónica de la bomba incluye (1)Control de límite de carga electrónico
- Características (1)Función de corte de presión para todas las bombas principales
- Equipado con (3)Luz indicadora de tanque hidráulico lleno
- Equipado con (1)Acoplamientos rápidos para: – Combustible diésel<br>– Refrigerante del motor<br>– Aceite para engranajes de la bomba de transmisión<br>– Aceite del motor (colector de aceite)<br>– Aceite hidráulico
- CaracterísticasÁrea de servicio centralizado accesible a nivel del suelo.
- Equipado con (2)Enchufe de arranque auxiliar Cat
- Componentes (6)1 baliza en el techo de la cabina
- Componentes (5)7 luces de servicio LED
- Componentes (4)2 reflectores de acceso de alto brillo LED
- Componentes (1)Sistema de Reducción de Óxidos de Nitrógeno Cat
- Componentes (7)Filtro de combustible de dos etapas
- Componentes (3)Sistema de combustible MEUI™-C
- Componentes (3)Filtros de aire de servicio pesado
- Componentes (4)Filtro de combustible de dos etapas
- Alternador275 A
- Número de cilindros12
- Componentes (2)Administración del motor microprocesada
- Componentes (4)Ventilador del radiador impulsado hidráulicamente con velocidad del ventilador variable controlada electrónicamente
- Número de cilindros12
- Altitud máxima sin reducción de potencia3.622m (11.884') - Sobre el nivel del mar (s. n. m.)
- Componentes (1)Ventilador del radiador impulsado hidráulicamente con velocidad del ventilador variable controlada electrónicamente
- AspiraciónCon turbocompresión y posenfriamiento aire a aire
- Componentes (5)Administración del motor microprocesada
- Componentes (5)Separador de agua adicional de alta capacidad con bomba de cebado eléctrica
- Modelo de motorC32 ACERT Cat
- Velocidad nominal1.800 min-1 (1.800 rpm)
- AspiraciónCon turbocompresión y posenfriamiento aire a aire
- EmisionesCumple con las normas de emisiones Tier 4 final y Stage V
- EmisionesCumple con las normas de emisiones Stage III de China para uso fuera de carretera, equivalentes a Tier 2
- Modelo de motorC32 ACERT™ Cat®
- Componentes (2)Catalizadores de Oxidación para Combustible Diésel (DOC, Diesel Oxidation Catalysts) dobles
- Componentes (8)Separador de agua adicional de alta capacidad con bomba de cebado eléctrica
- Velocidad nominal1.800 min-1 (1.800 rpm)
- Alternador275 A
- Marca y modeloC32 ACERT Cat
- Componentes (9)Tanque de combustible de gran capacidad que permite 24 horas de operación de la máquina
- Componentes (6)Tanque de combustible de gran capacidad que permite 24 horas de operación de la máquina
- Componentes (6)Filtros de aire de servicio pesado
- Altitud máxima sin reducción de potencia2.925m (9.600') - Sobre el nivel del mar (s. n. m.)
- Marca y modeloC32 ACERT Cat
