ESPECIFICACIONES
Rendimiento del motor: SAE J1995824 hp
Carga útil del cucharón16.1 ton (EE.UU.)
Peso en orden de trabajo154.3 ton (EE.UU.)
Potencia bruta: SAE J1995824 hp
INFORMACIÓN GENERAL

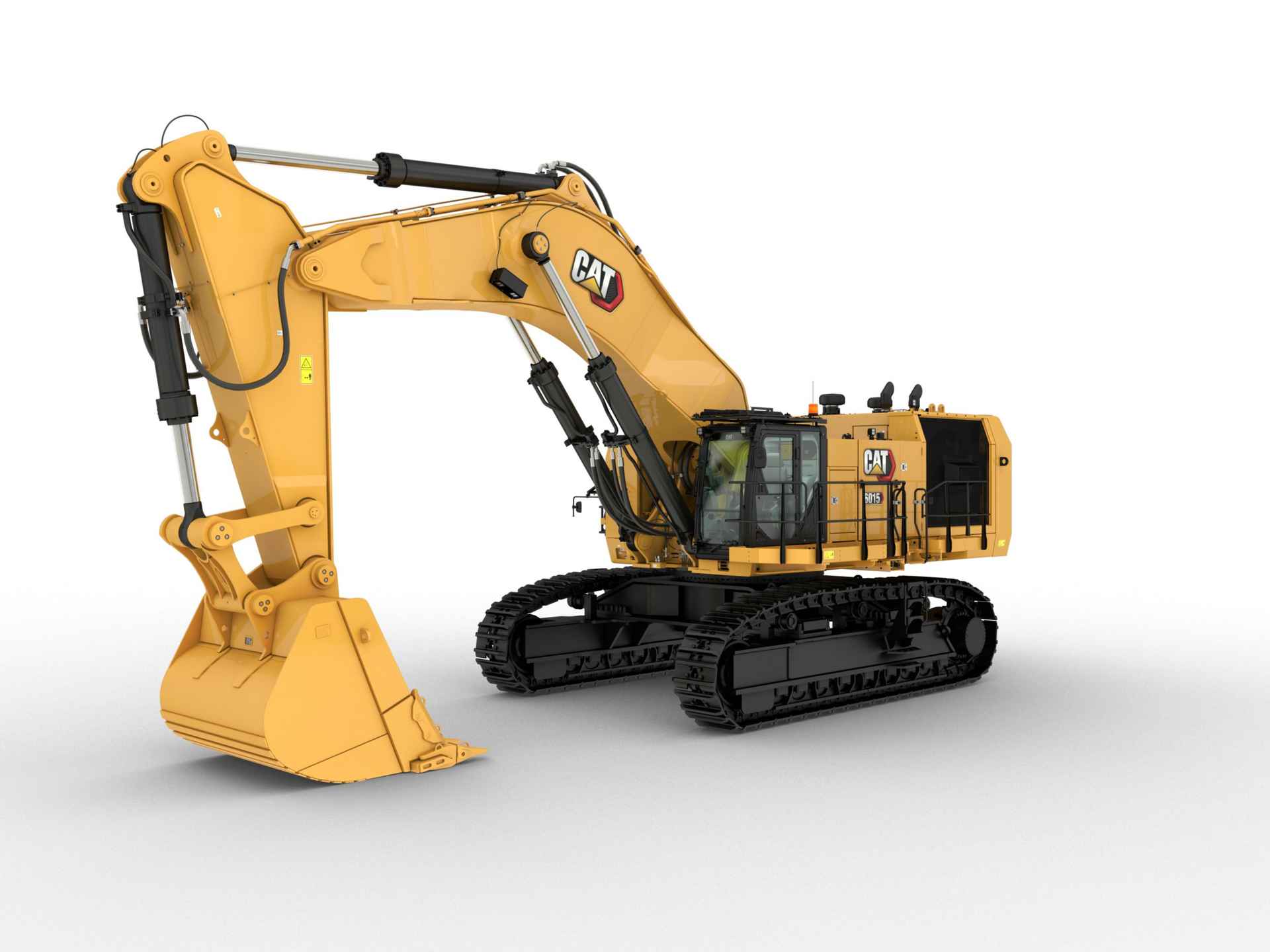

La Pala Hidráulica Cat® 6015 le permite mover más material a un menor costo, de modo que se pueden lograr los objetivos de producción, cumplir los compromisos y los plazos, y maximizar la rentabilidad. Con una capacidad de transporte de herramientas líder en su clase, una mayor durabilidad y el motor más potente de su categoría, el modelo Cat 6015 ofrece una mayor productividad y eficiencia de combustible que otras palas. Además, se ofrece con más y mejores opciones que le permiten adaptar su máquina a la operación: desde los paquetes de acceso y para clima frío hasta múltiples opciones de brazos y pisones de cadena. A lo anterior se suma la amplia gama de cucharones disponible, para ofrecerle una carga útil y una eficiencia de la máquina óptimas para su operación. La alta capacidad de transporte de herramientas del modelo 6015 le permite utilizar cucharones grandes y mover más material en menos ciclos.
INFORMACIÓN GENERAL
La Pala Hidráulica Cat® 6015 le permite mover más material a un menor costo, de modo que se pueden lograr los objetivos de producción, cumplir los compromisos y los plazos, y maximizar la rentabilidad. Con una capacidad de transporte de herramientas líder en su clase, una mayor durabilidad y el motor más potente de su categoría, el modelo Cat 6015 ofrece una mayor productividad y eficiencia de combustible que otras palas. Además, se ofrece con más y mejores opciones que le permiten adaptar su máquina a la operación: desde los paquetes de acceso y para clima frío hasta múltiples opciones de brazos y pisones de cadena. A lo anterior se suma la amplia gama de cucharones disponible, para ofrecerle una carga útil y una eficiencia de la máquina óptimas para su operación. La alta capacidad de transporte de herramientas del modelo 6015 le permite utilizar cucharones grandes y mover más material en menos ciclos.
- Rendimiento del motor: SAE J1995615 kW
- Carga útil del cucharón14.6 t
- Peso en orden de trabajo140 t
- Potencia bruta: SAE J1995615 kW
- Potencia neta: SAE J1349556 kW
- Calibre137.2 mm
- Carrera152.4 mm
- Cilindrada27 L
- Potencia bruta: SAE J1995626 kW
- Potencia neta: SAE J1349556 kW
- Calibre137.2 mm
- Carrera152.4 mm
- Cilindrada27 L
- Peso en orden de trabajo140 t
- Presión sobre el suelo16.3 N/cm²
- Estándar700 mm
- Ancha900 mm
- Extraancha1000 mm
- Velocidad de desplazamiento: dos etapas, primera etapa, máxima2.3 km/h
- Velocidad de desplazamiento: dos etapas, segunda etapa, máxima3.3 km/h
- Fuerza de arrastre máxima en la barra de tiro: avance858 kN
- Fuerza de arrastre máxima en la barra de tiro: retroceso983 kN
- Tanque de combustible1700 L
- Sistema de enfriamiento165 L
- Aceite del motor87 L
- Mando de giro9 L
- Sistema hidráulico (incluido el tanque)1752 L
- Tanque hidráulico956 L
- Tanque de engrase68 L
- Bombas principales: flujo de aceite total máximo1544 L/min
- Bombas principales: presión máxima, accesorio320 bar
- Bomba piloto: flujo máximo, piloto153 L/min
- Bomba piloto: presión máxima, piloto95 bar
- Bombas principales: presión máxima, desplazamiento320 bar
- Bomba del ventilador del motor: flujo máximo, ventilador del motor201 L/min
- Bomba del ventilador del motor: presión máxima, ventilador del motor220 bar
- Bomba del ventilador hidráulico: flujo máximo, ventilador hidráulico86 L/min
- Bomba de giro: flujo máximo, giro479 L/min
- Bomba del ventilador hidráulico: presión máxima, ventilador hidráulico135 bar
- Bomba de giro: presión máxima, giro365 bar
- Enfriamiento del aceite hidráulico: flujo máximo1075 L/min
- Enfriamiento del aceite hidráulico: diámetro del ventilador1016 mm
- Velocidad máxima de giro4.9 rpm
- Velocidad de desplazamiento: dos etapas, primera etapa, máxima2.6 km/h
- Velocidad de desplazamiento: dos etapas, segunda etapa, máxima3.7 km/h
- Fuerza de arrastre máxima en la barra de tiro: avance858 kN
- Fuerza de tracción máxima877 kN
- Fuerza de arrastre máxima en la barra de tiro: retroceso983 kN
- Impulso máximo de la barra de tiro800 kN
- Capacidad: tambor de grasa68 L
- Profundidad máxima de excavación8 m
- Alcance máximo de excavación13.9 m
- Altura máxima de excavación12.8 m
- Altura de descarga máxima8.5 m
- Fuerza de excavación del cucharón: ISO538 kN
- Fuerza de excavación del cucharón: SAE501 kN
- Fuerza de excavación del brazo: ISO466 kN
- Fuerza de excavación del brazo: SAE439 kN
- Capacidad 1:18.1 m³
- Ancho total2682 mm
- Peso: incluido un paquete de desgaste estándar8401 kg
- Densidad máxima del material: suelto1.8 t/m³
- Peso en orden de trabajo140000 kg
- Rendimiento del motor: SAE J1995824 hp
- Carga útil del cucharón16.1 ton (EE.UU.)
- Peso en orden de trabajo154.3 ton (EE.UU.)
- Potencia bruta: SAE J1995824 hp
- Potencia neta: SAE J1349746 hp
- Calibre5.4 pulg
- Carrera6 pulg
- Cilindrada1648 pulg³
- Potencia bruta: SAE J1995839 hp
- Potencia neta: SAE J1349746 hp
- Calibre5.4 pulg
- Carrera6 pulg
- Cilindrada1648 pulg³
- Peso en orden de trabajo154 ton (EE.UU.)
- Presión sobre el suelo23.6 lb/pulg²
- Estándar28 pulg
- Ancha36 pulg
- Extraancha39 pulg
- Velocidad de desplazamiento: dos etapas, primera etapa, máxima1.4 milla/h
- Velocidad de desplazamiento: dos etapas, segunda etapa, máxima2.1 milla/h
- Fuerza de arrastre máxima en la barra de tiro: avance192886 lbf
- Fuerza de arrastre máxima en la barra de tiro: retroceso220987 lbf
- Tanque de combustible449 gal (EE.UU.)
- Sistema de enfriamiento44 gal (EE.UU.)
- Aceite del motor23 gal (EE.UU.)
- Mando de giro2.4 gal (EE.UU.)
- Sistema hidráulico (incluido el tanque)463 gal (EE.UU.)
- Tanque hidráulico253 gal (EE.UU.)
- Tanque de engrase18 gal (EE.UU.)
- Bombas principales: flujo de aceite total máximo407 gal/min
- Bombas principales: presión máxima, accesorio4641 lb/pulg²
- Bomba piloto: flujo máximo, piloto40.4 gal/min
- Bomba piloto: presión máxima, piloto1378 lb/pulg²
- Bombas principales: presión máxima, desplazamiento4641 lb/pulg²
- Bomba del ventilador del motor: flujo máximo, ventilador del motor53.1 gal/min
- Bomba del ventilador del motor: presión máxima, ventilador del motor3191 lb/pulg²
- Bomba del ventilador hidráulico: flujo máximo, ventilador hidráulico22.7 gal/min
- Bomba de giro: flujo máximo, giro127 gal/min
- Bomba del ventilador hidráulico: presión máxima, ventilador hidráulico1958 lb/pulg²
- Bomba de giro: presión máxima, giro5294 lb/pulg²
- Enfriamiento del aceite hidráulico: flujo máximo284 gal/min
- Enfriamiento del aceite hidráulico: diámetro del ventilador40 pulg
- Velocidad máxima de giro4.9 rpm
- Velocidad de desplazamiento: dos etapas, primera etapa, máxima1.6 milla/h
- Velocidad de desplazamiento: dos etapas, segunda etapa, máxima2.3 milla/h
- Fuerza de arrastre máxima en la barra de tiro: avance192886 lbf
- Fuerza de tracción máxima197157 lbf
- Fuerza de arrastre máxima en la barra de tiro: retroceso220987 lbf
- Impulso máximo de la barra de tiro179847 lbf
- Capacidad: tambor de grasa18 gal (EE.UU.)
- Profundidad máxima de excavación26.3 pie
- Alcance máximo de excavación45.6 pie
- Altura máxima de excavación41.9 pie
- Altura de descarga máxima27.9 pie
- Fuerza de excavación del cucharón: ISO120947 lbf
- Fuerza de excavación del cucharón: SAE112600 lbf
- Fuerza de excavación del brazo: ISO104761 lbf
- Fuerza de excavación del brazo: SAE98800 lbf
- Capacidad 1:110.6 yd³
- Ancho total8.8 pie
- Peso: incluido un paquete de desgaste estándar18521 lb
- Densidad máxima del material: suelto3030 lb/yd³
- Peso en orden de trabajo308000 lb
- Nota
Las especificaciones anteriores se aplican a la configuración de retroexcavadora altamente regulada. También hay disponibles configuraciones menos reguladas y sin la parte delantera.
- Modelo de motorCat® C27
- Cantidad de cilindros12
- Modelo de motorCat® C27
- Cantidad de cilindros12
- AspiraciónCon turbocompresión y posenfriamiento aire a aire
- EmisionesTier 4 final de la EPA de EE.UU. y Stage IV de la UE; Stage III de China para uso fuera de carretera, equivalente a Tier 2 de la EPA de EE.UU.; equivalente a Tier 1 de la EPA de EE.UU.
- Nota
El peso operativo incluye: zapatas de cadenas de 700 mm (28"), pluma de 7,6 m (24' 11"), brazo de 3,4 m (11' 2"), cucharón para rocas estándar, 100 % de combustible y lubricantes
- Cantidad de zapatas: por lado46
- Cantidad de rodillos inferiores: cada lado9
- Cantidad de rodillos superiores: cada lado3
- Pisones de cadenaGarra doble
- Rendimiento en pendiente: mandos de desplazamientoAproximadamente un 42%
- Sistema hidráulico de tensión de cadenaCon acumulador
- Voltaje del sistema24 V
- Baterías4 × 200 Ah (12 V cada uno)
- Clasificación del alternador150 A (24 V) en total
- Componentes (1)Se puede acceder a la parada de emergencia en la cabina, al módulo del motor, al compartimiento de las bombas y a la estación de servicio desde el nivel del suelo
- Componentes (2)Cuatro baterías que no requieren mantenimiento
- Componentes (3)Interruptor de aislamiento de la batería con traba
- Componentes (5)14 luces de trabajo LED de alto brillo
- Componentes (4)5 luces de servicio LED
- Componentes (6)2 bocinas eléctricas
- Componentes (7)Dos (2) luces para el extremo trasero
- Componentes (9)Una (1) luz de baliza en el techo de la cabina
- Componentes (8)Una (1) luz para el servicio y la plataforma de la máquina
- Bombas principales3 bombas de placa oscilante variables
- Bomba piloto1 bomba de engranajes
- Bomba de giro1 bomba de placa oscilante variable
- Bomba del ventilador del motor1 bomba de placa oscilante variable
- Bomba del ventilador hidráulico1 bomba de placa oscilante variable
- Filtros (1)Filtros de flujo completo y alta presión (200 μm) para las bombas principales
- Filtros (2)Filtros de flujo completo (20 μm) para todo el circuito de retorno
- Filtros (3)Filtros de presión (16μm) para el servocircuito
- Filtros (4)Filtros de flujo completo (6μm) para el circuito de retorno de enfriamiento del motor
- Filtros (5)Filtro de carga de giro (15 μm)
- Filtros (6)Rejillas de retorno de la caja de la bomba (125μm)
- Mando de giroDos (2) transmisiones planetarias compactas con motores de pistones axiales
- Freno de estacionamientoFreno de discos múltiples sumergidos, cargado por resorte y de liberación hidráulica
- Anillo de giroCojinete de rodillos cruzados con engranajes internos sellados
- Características (1)Circuito de giro cerrado con control de velocidad
- Características (2)Frenado hidráulico del movimiento de giro cuando el control se coloca nuevamente en la posición neutral o mediante control de contrarresto para un frenado más potente
- Características (3)Todas las pistas y los engranajes internos del anillo de giro reciben suministro del sistema de lubricación central automático
- CaracterísticaSe puede acceder a nivel del suelo
- Equipado con (1)Parada de emergencia
- Equipado con (2)Acoplamientos rápidos para: diésel y grasa
- Rendimiento en pendiente: mandos de desplazamiento38°/78 % (SAE J1309)
- Sistema hidráulico de tensión de cadenaCon acumulador
- Cantidad de zapatas: por lado46
- Cantidad de rodillos inferiores: cada lado9
- Cantidad de rodillos superiores: cada lado3
- Componentes (1)Pisones de cadena forjados de garra doble
- Componentes (2)Eslabones de cadena conectados mediante pasadores y bujes endurecidos
- Componentes (3)Diseño de cadena sellada y engrasada con retención de pasador positiva (PPR2, Postive Pin Retention)
- Componentes (4)Todas las superficies de funcionamiento de las ruedas motrices, ruedas guía, rodillos y eslabones de la cadena se endurecen
- Componentes (5)Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador
- Componentes (6)Válvula del control automático del retardador hidráulico para evitar el exceso de velocidad cuesta abajo
- Componentes (7)Alarma audible de desplazamiento

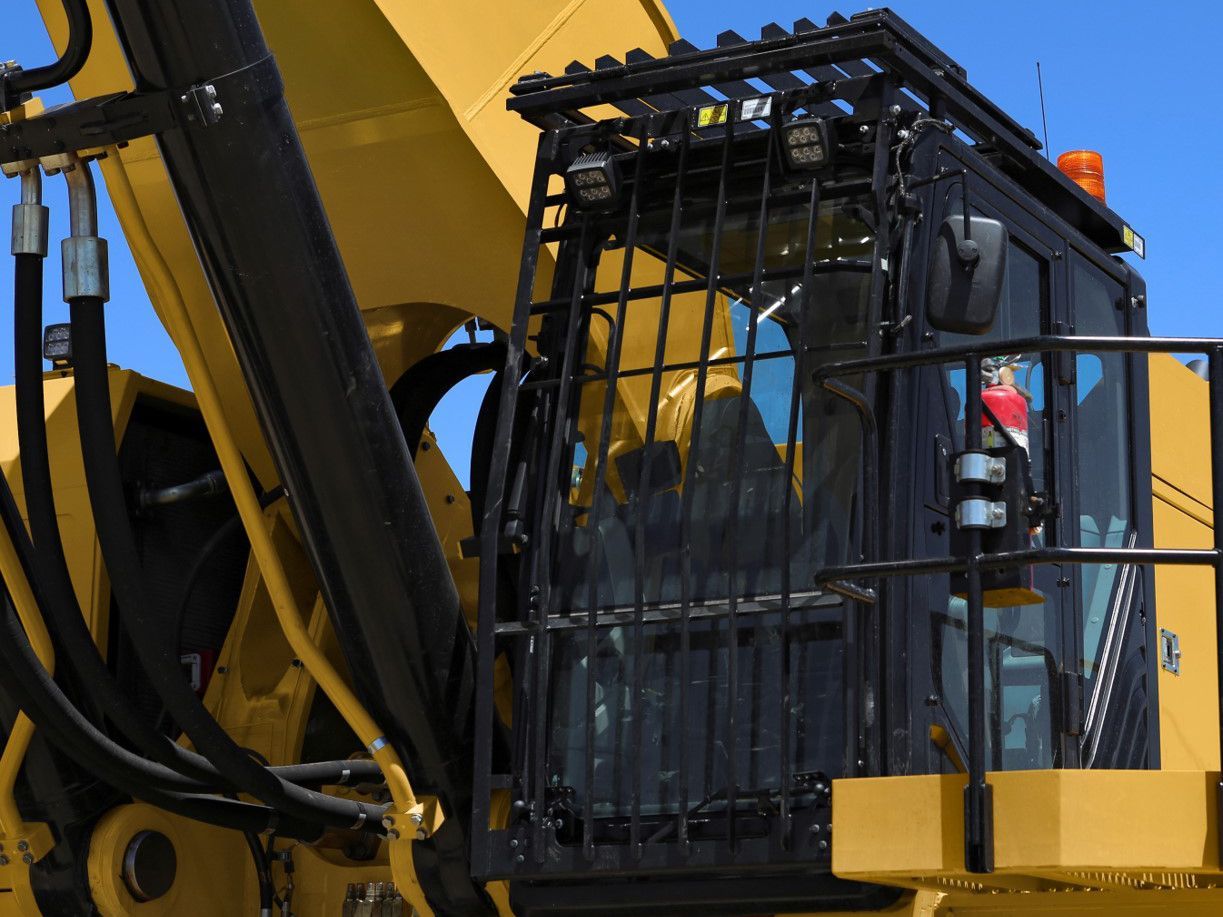

- Componentes (1)Estación del operador presurizada con filtración positiva
- Componentes (2)Espejo de la cabina con calefacción
- Componentes (3)Ventana de la puerta superior deslizante (puerta izquierda de la cabina)
- Componentes (4)Martillo de seguridad para romper vidrio
- Componentes (5)Parabrisas inferior desmontable con soporte de almacenamiento en la cabina
- Componentes (6)Patrones alternativos de los controles de palanca universal que incluyen SO/JIS, BHL, MHI, KOBE o SCM
- Componentes (7)Portavasos
- Componentes (8)Portadocumentos
- Componentes (9)Radio AM/FM
- Componentes (10)Radio con puerto de audio auxiliar para MP3
- Componentes (11)Dos altavoces estéreo
- Componentes (12)Estante de almacenamiento adecuado para lonchera o caja de herramientas
- Componentes (13)Pantalla LCD (Liquid Crystal Display, Pantalla de cristal líquido) en color, con información de advertencia, cambio de filtro/fluido y horas trabajadas
- Componentes (14)Posabrazos ajustable
- Componentes (15)Consolas de palanca universal con altura ajustable
- Componentes (16)Palanca neutral (de traba) para todos los controles
- Componentes (17)Pedales de control de desplazamiento con palancas manuales removibles
- Componentes (18)Dos tomacorrientes de 10A (total)
- Componentes (19)Ventana superior delantera con vidrio laminado y las demás ventanas con vidrio templado
- Tipo (1)Sistema central de lubricación de bancos
- Tipo (2)La grasa se aplica automáticamente a todos los puntos de pivote de los accesorios (excepto el varillaje del cucharón) y al cojinete giratorio
- Tipo (3)Carrete de engrase estándar en la máquina para el varillaje del cucharón
- Tipo (4)Se puede acceder al punto de servicio de llenado de grasa desde el nivel de suelo
- Tipo (1)Pluma y brazo resistentes a la torsión con diseño de caja soldada
- Tipo (2)Acero de alta resistencia a la tensión con fundiciones de acero macizo en las áreas de pivote
- Tipo (3)Pluma y brazo con alivio de esfuerzo después de la soldadura
- Tipo (4)Válvula de posición libre para función de bajada de la pluma
- Cucharones equipados con lo siguiente:- Material de revestimiento especial que cubre las principales áreas de desgaste internas y externas - Cubiertas protectoras del labio - Cubiertas protectoras del ala - Cubiertas protectoras del talón
- Número de dientes5
- Sistema de dientesCat C70 o M75
