ESPECIFICACIONES
Potencia neta23.6 hp
Potencia neta nominal: 2.400 rpm: ISO9249, 80/1269/EEC23.6 hp
Calibre3 pulg
Cilindrada69 pulg³
INFORMACIÓN GENERAL

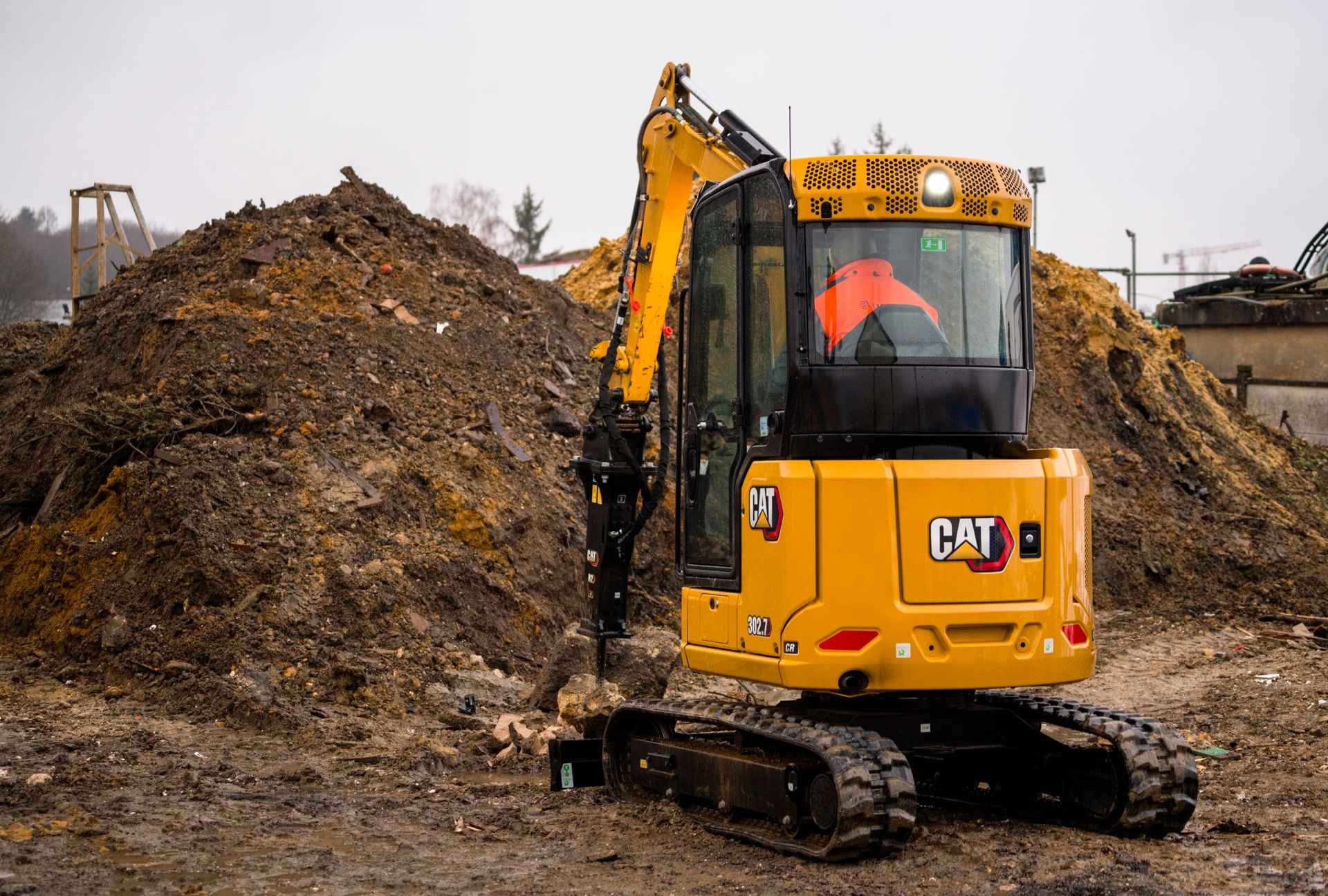

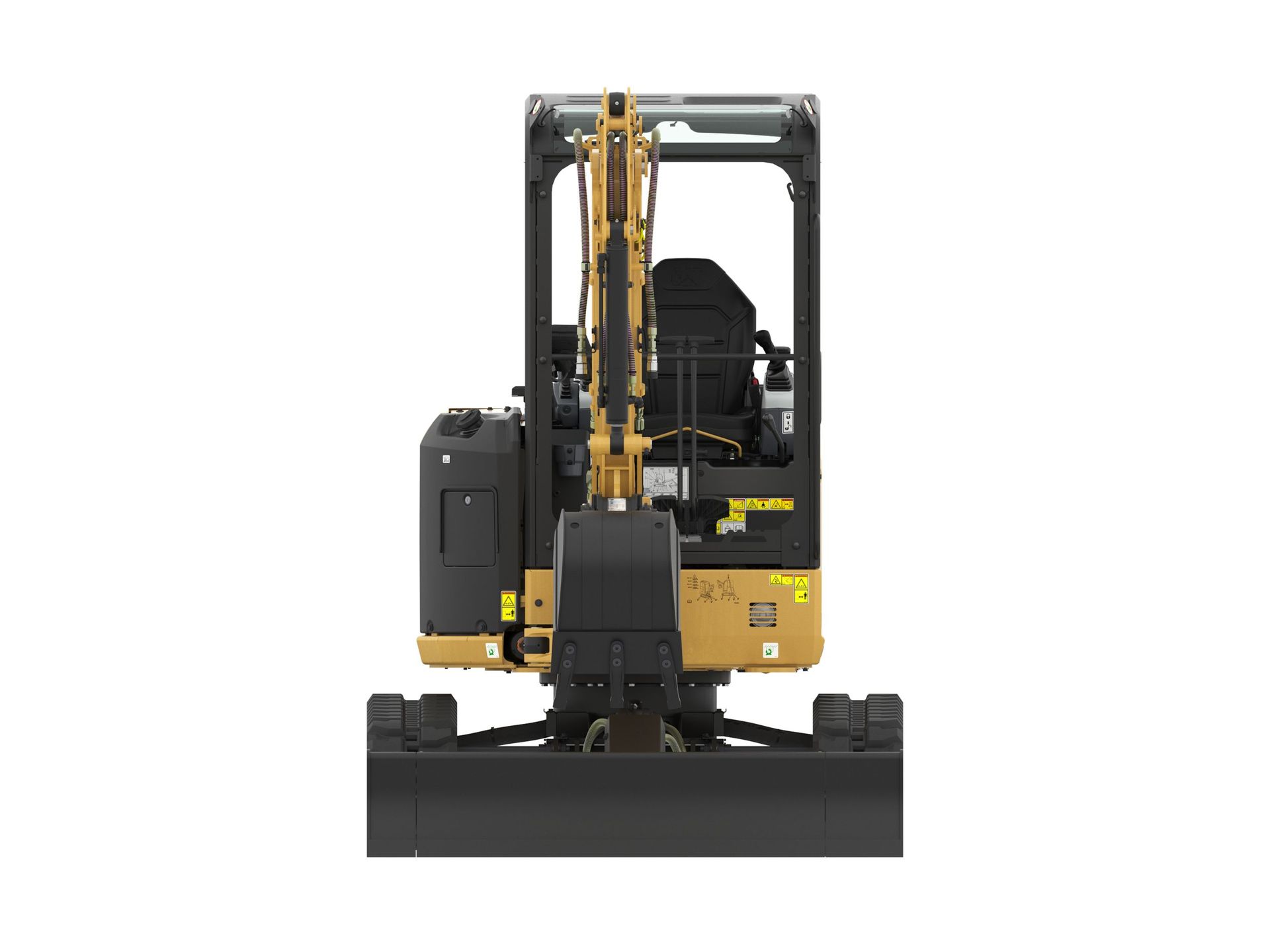

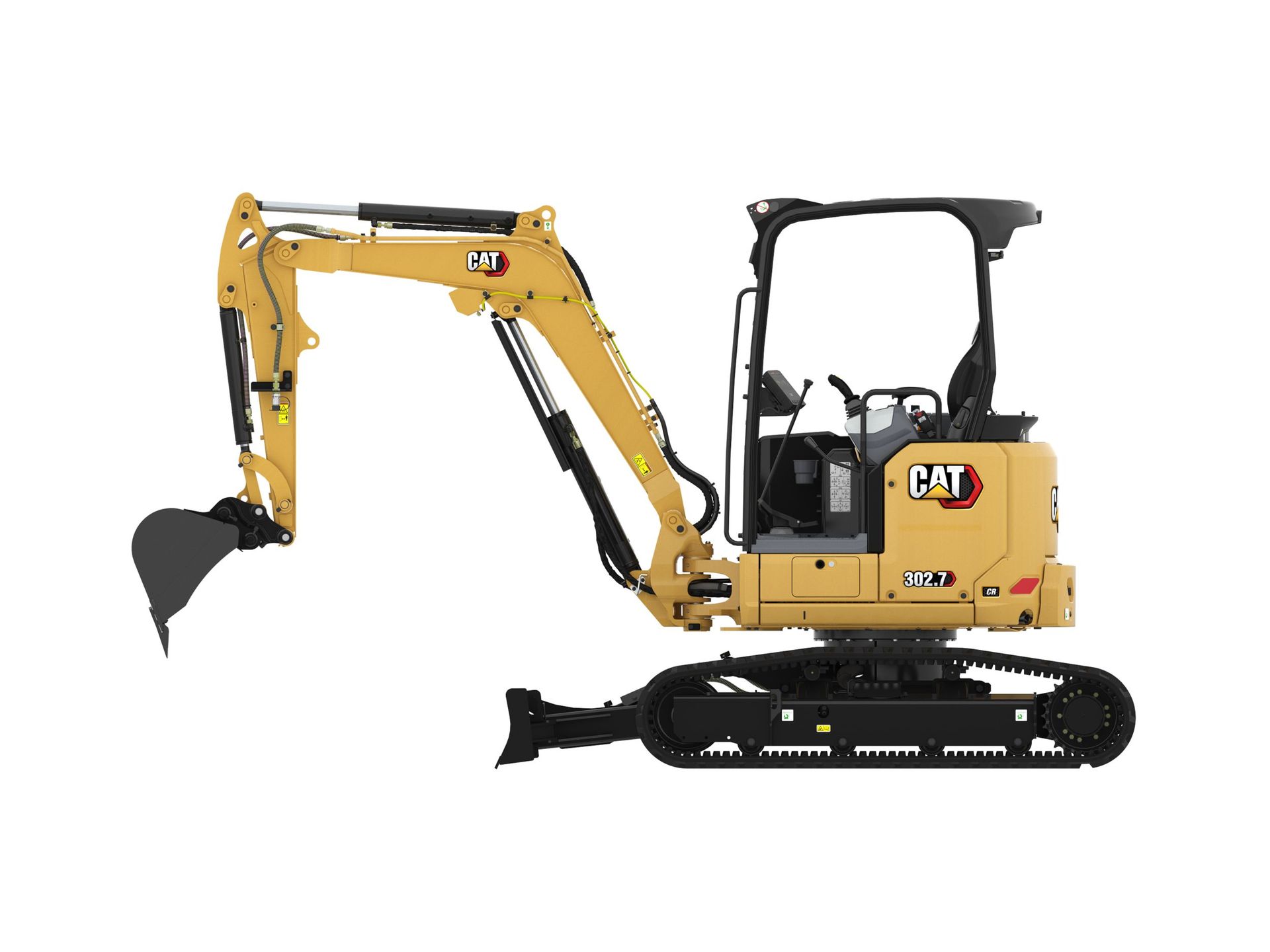

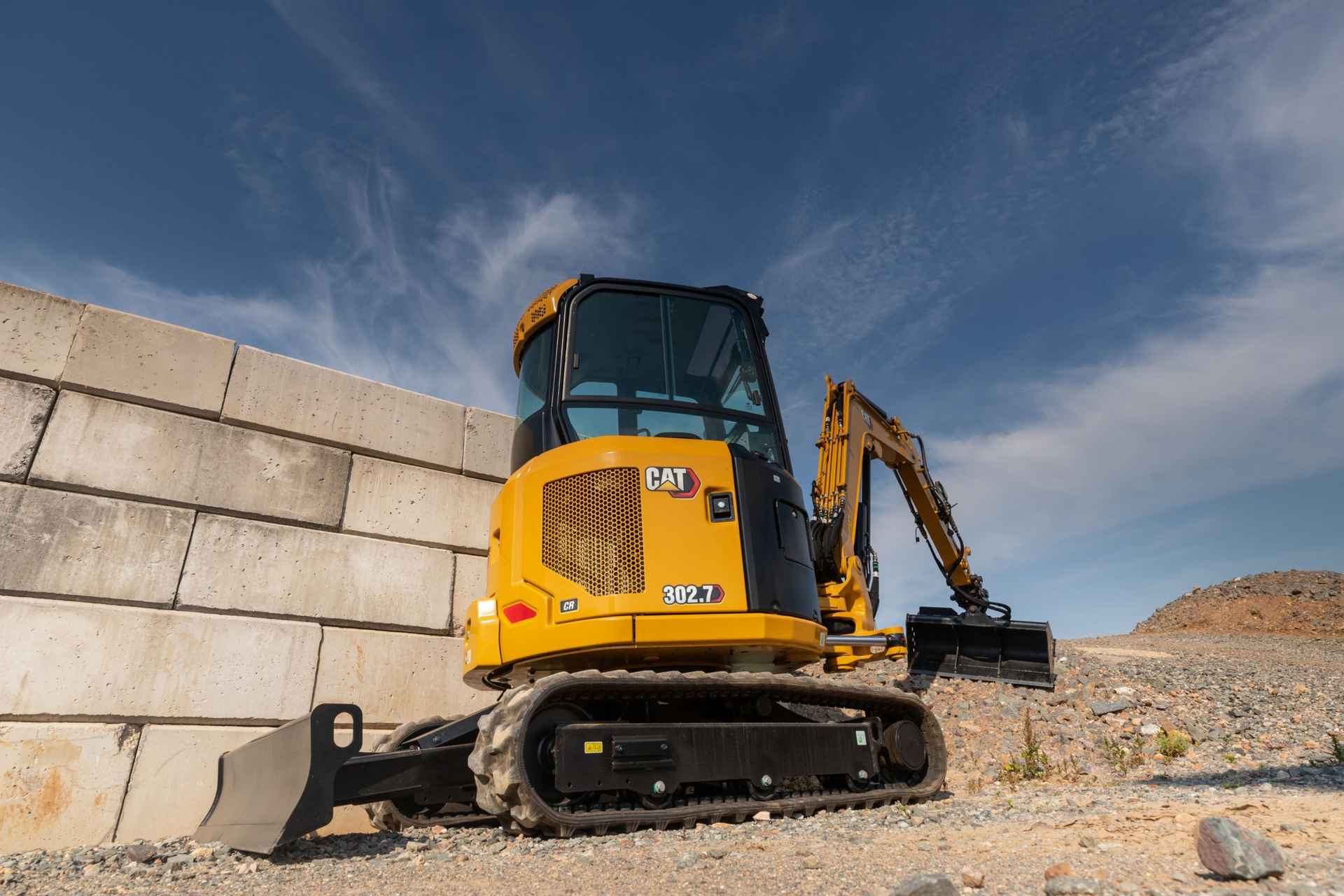

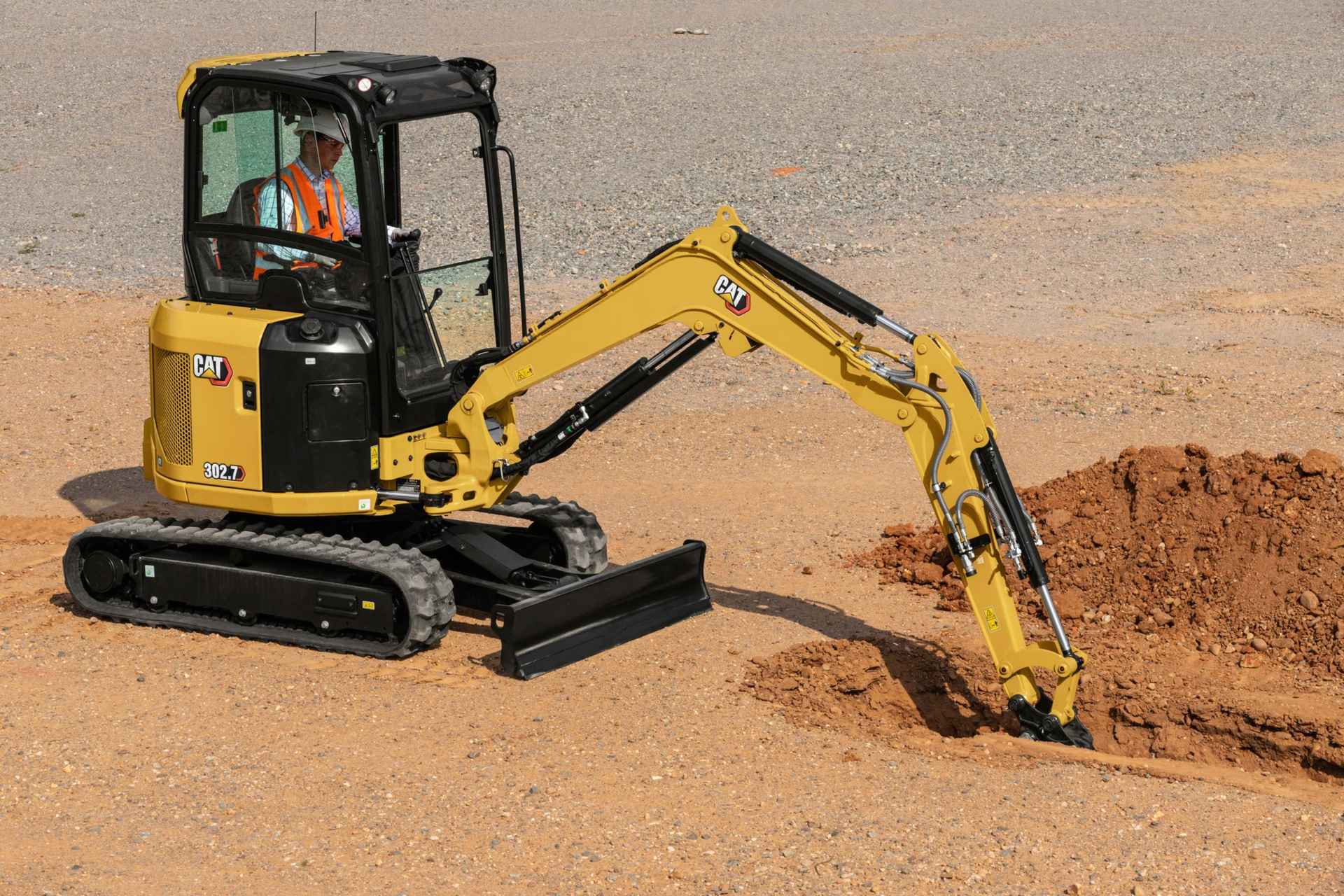

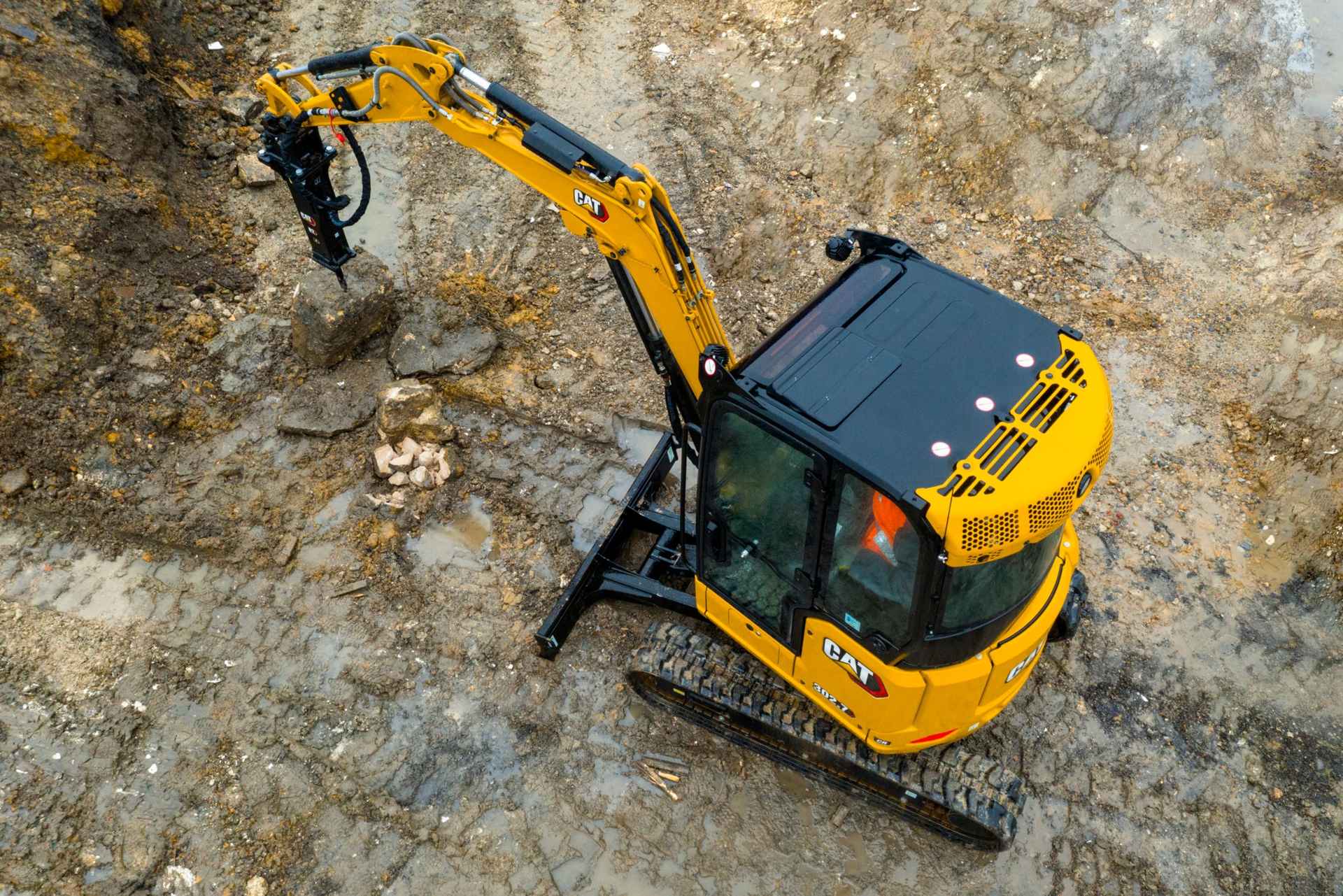

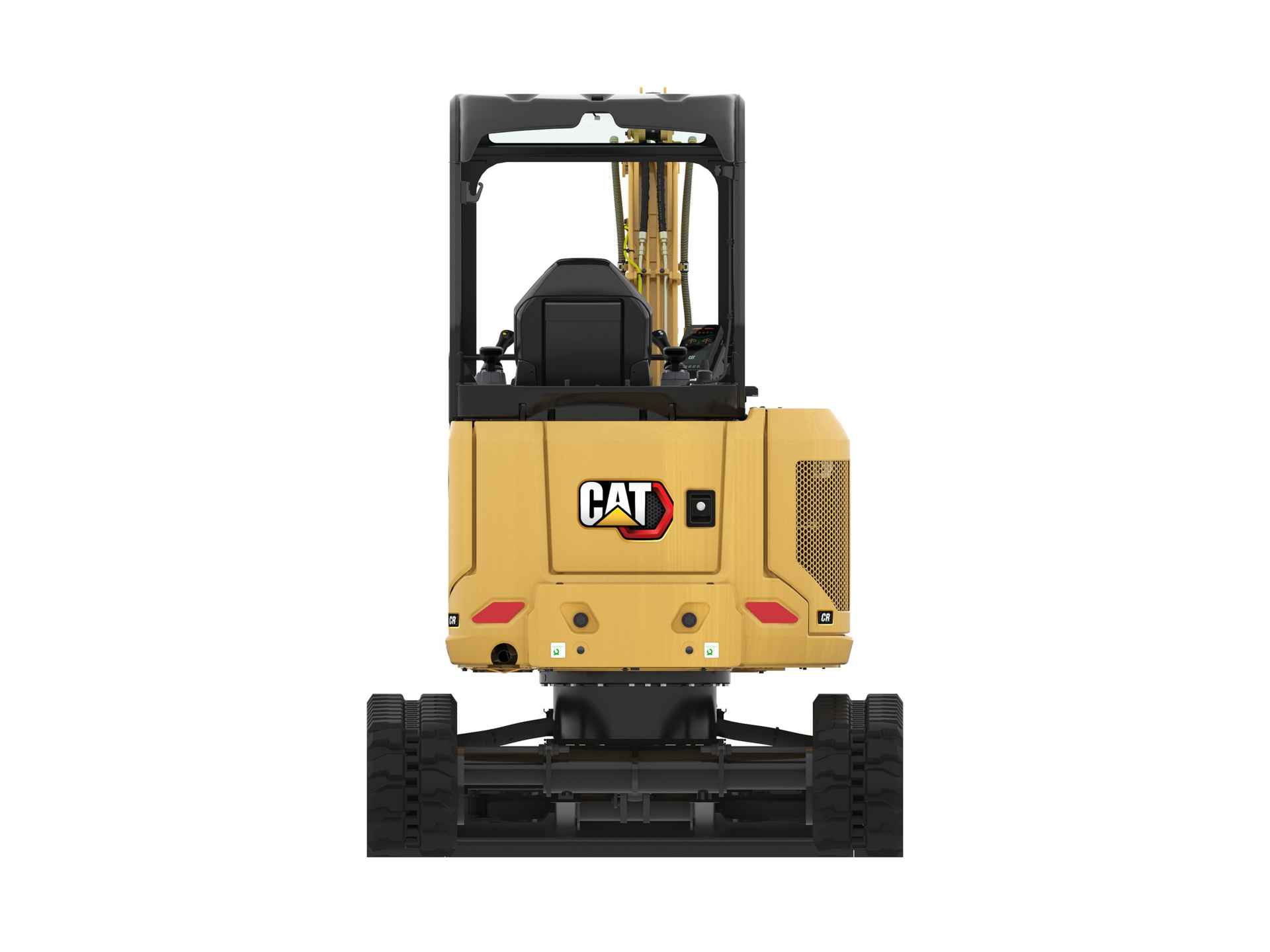

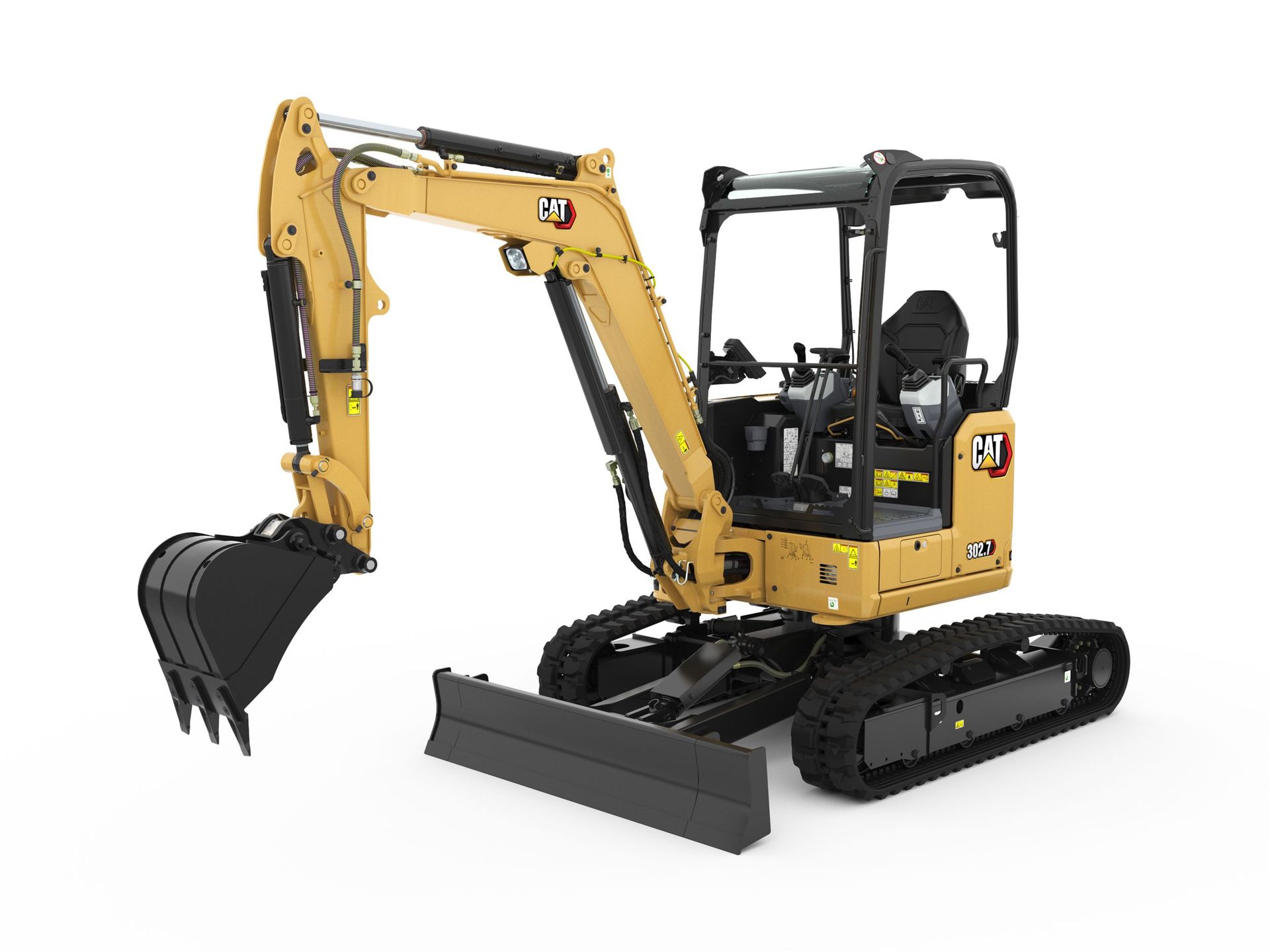

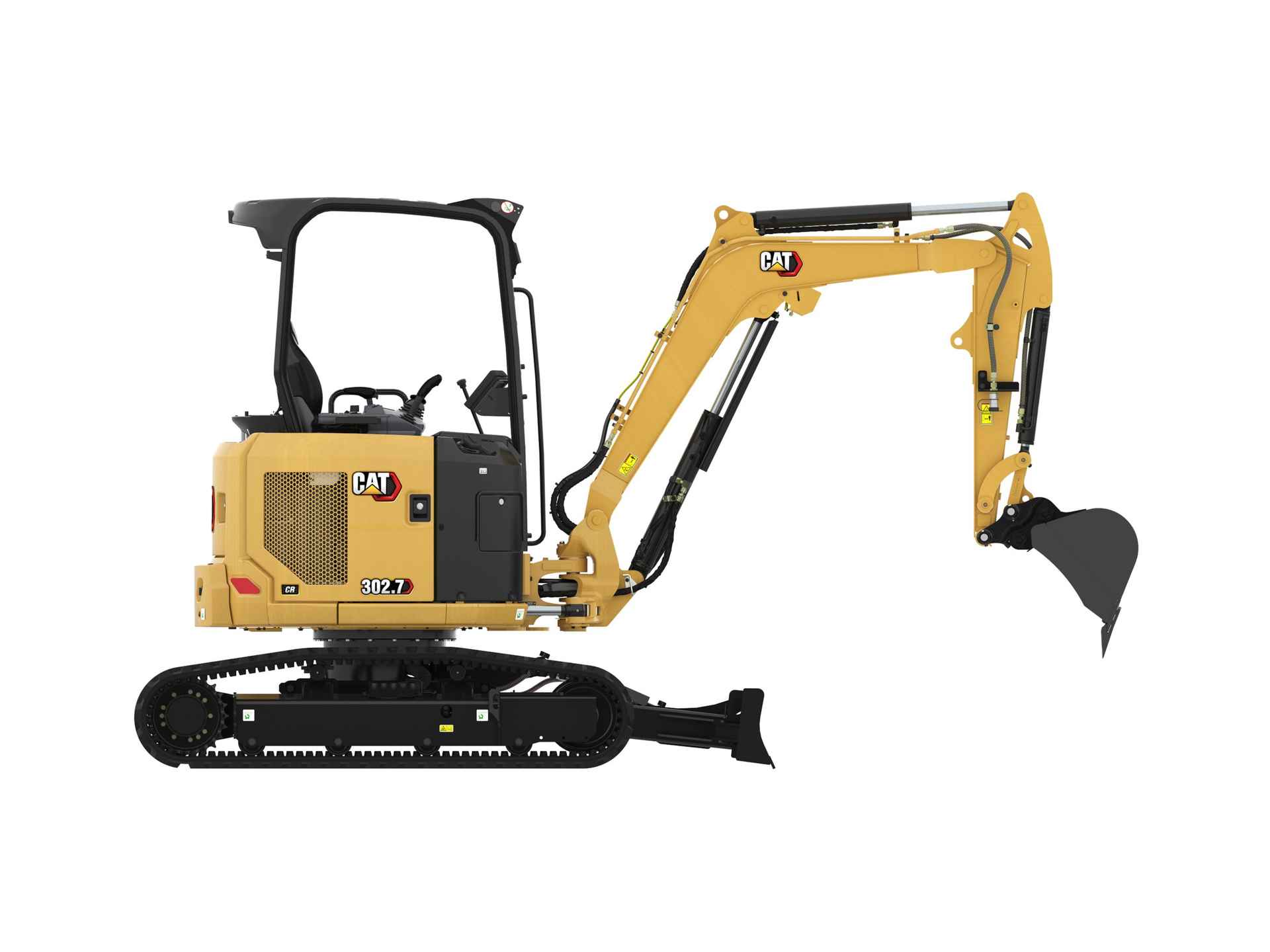

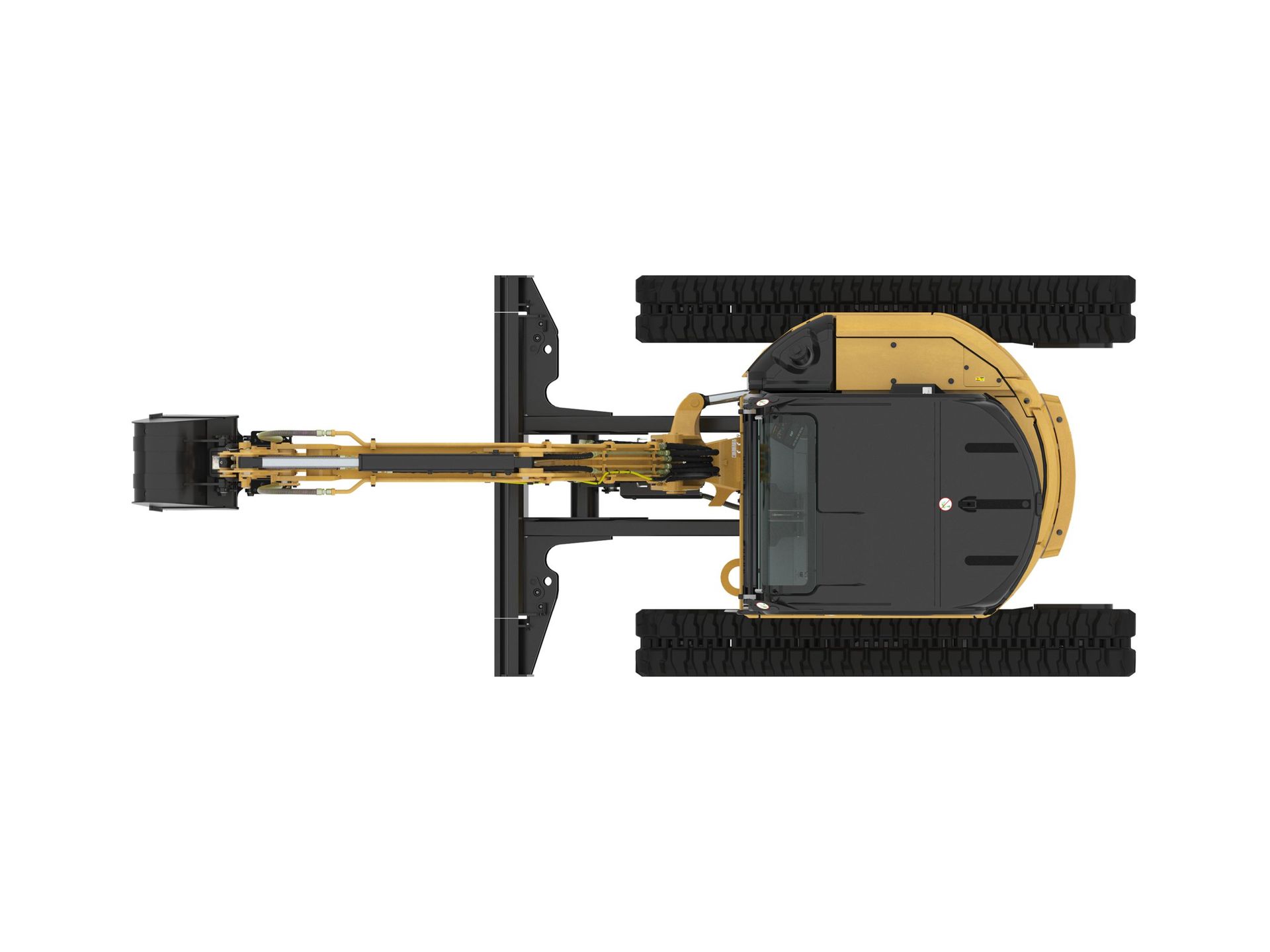

La Miniexcavadora 302.7CR Cat® proporciona potencia y rendimiento en un tamaño compacto para que pueda trabajar en una amplia variedad de aplicaciones.
INFORMACIÓN GENERAL
La Miniexcavadora 302.7CR Cat® proporciona potencia y rendimiento en un tamaño compacto para que pueda trabajar en una amplia variedad de aplicaciones.
- Potencia neta17.6 kW
- Potencia neta nominal: 2.400 rpm: ISO9249, 80/1269/EEC17.6 kW
- Calibre77 mm
- Cilindrada1.1 L
- Carrera81 mm
- Potencia bruta a 2.400 rpm: SAE J1995:201418.4 kW
- Peso en orden de trabajo3050 kg
- Peso en orden de trabajo mínimo con techo*2560 kg
- Peso en orden de trabajo máximo con techo**2925 kg
- Peso en orden de trabajo mínimo con cabina*2680 kg
- UE: peso indicado en la placa CE con techo***2695 kg
- UE: peso indicado en la placa CE con cabina***2800 kg
- Peso en orden de trabajo máximo con cabina**3050 kg
- Brazo largo15 kg
- Cadenas de acero100 kg
- Cabina125 kg
- Contrapeso (adicional)250 kg
- Contrapeso (liviano)100 kg
- Presión sobre el suelo: peso máximo29 kPa
- Presión sobre el suelo: peso mínimo24.2 kPa
- Velocidad de desplazamiento: baja2.6 km/h
- Fuerza máxima de tracción: velocidad alta15.6 kN
- Velocidad de desplazamiento: alta4.5 km/h
- Fuerza máxima de tracción: velocidad baja26.8 kN
- Sistema hidráulico35 L
- Tanque hidráulico18 L
- Tanque de combustible45 L
- Aceite del motor4 L
- Sistema de enfriamiento4 L
- Fuerza de excavación: brazo: estándar13.8 kN
- Circuito auxiliar: primario: presión245 bar
- Presión de operación: giro176 bar
- Circuito auxiliar: secundario: flujo25 L/min
- Circuito auxiliar: primario: flujo65 L/min
- Circuito auxiliar: secundario: presión245 bar
- Presión de operación: equipo245 bar
- Fuerza de excavación: brazo: largo12.3 kN
- Fuerza de excavación: cucharón23.3 kN
- Presión de operación: desplazamiento245 bar
- Flujo de la bomba a 2.400 rpm100 L/min
- Velocidad de giro de la máquina9 rpm
- Altura320 mm
- Ancho1570 mm
- Presión acústica para el operador (ISO 6396:2008)78 dB(A)
- Presión acústica exterior promedio (ISO6395:2008)94 dB(A)
- Longitud total de embarque*4240 mm
- Alcance de la pluma1710 mm
- Altura de embarque O/A2480 mm
- Altura del cojinete de giro560 mm
- Longitud del brazo1060 mm
- Alcance máximo4660 mm
- Espacio libre máximo de descarga2950 mm
- Altura máxima de excavación4270 mm
- Giro de la cola sin contrapeso775 mm
- Giro de la cola con contrapeso adicional890 mm
- Giro de la pluma a la derecha830 mm
- Longitud del tren de rodaje O/A2010 mm
- Pared vertical1870 mm
- Alcance máximo: a nivel del suelo4510 mm
- Profundidad de excavación2510 mm
- Ancho de la zapata/correa de la cadena300 mm
- Altura máxima de la hoja395 mm
- Profundidad máxima de la hoja515 mm
- Giro de la pluma a la izquierda605 mm
- Espacio libre sobre el suelo310 mm
- Altura de la pluma: posición de embarque1560 mm
- Giro de la cola con contrapeso liviano845 mm
- Profundidad de excavación2710 mm
- Altura de la pluma: posición de embarque1650 mm
- Giro de la pluma a la derecha830 mm
- Alcance máximo: a nivel del suelo4710 mm
- Altura máxima de la hoja395 mm
- Alcance máximo4850 mm
- Giro de la pluma a la izquierda605 mm
- Profundidad máxima de la hoja515 mm
- Altura de embarque O/A2480 mm
- Altura máxima de excavación4390 mm
- Longitud del brazo1260 mm
- Giro de la cola sin contrapeso775 mm
- Alcance de la pluma1730 mm
- Espacio libre máximo de descarga3070 mm
- Altura del cojinete de giro560 mm
- Pared vertical2050 mm
- Longitud del tren de rodaje O/A2010 mm
- Espacio libre sobre el suelo310 mm
- Ancho de la zapata/correa de la cadena300 mm
- Longitud total de embarque*4280 mm
- Giro de la cola con contrapeso adicional890 mm
- Ancho de la cadena1570 mm
- Giro de la cola con contrapeso liviano845 mm
- Potencia neta23.6 hp
- Potencia neta nominal: 2.400 rpm: ISO9249, 80/1269/EEC23.6 hp
- Calibre3 pulg
- Cilindrada69 pulg³
- Carrera3.2 pulg
- Potencia bruta a 2.400 rpm: SAE J1995:201424.7 hp
- Peso en orden de trabajo6725 lb
- Peso en orden de trabajo mínimo con techo*5645 lb
- Peso en orden de trabajo máximo con techo**6450 lb
- Peso en orden de trabajo mínimo con cabina*5909 lb
- UE: peso indicado en la placa CE con techo***5942 lb
- UE: peso indicado en la placa CE con cabina***6174 lb
- Peso en orden de trabajo máximo con cabina**6725 lb
- Brazo largo33 lb
- Cadenas de acero221 lb
- Cabina276 lb
- Contrapeso (adicional)551 lb
- Contrapeso (liviano)221 lb
- Presión sobre el suelo: peso máximo4.2 lb/pulg²
- Presión sobre el suelo: peso mínimo3.5 lb/pulg²
- Velocidad de desplazamiento: baja1.6 milla/h
- Fuerza máxima de tracción: velocidad alta3507 lbf
- Velocidad de desplazamiento: alta2.8 milla/h
- Fuerza máxima de tracción: velocidad baja6025 lbf
- Sistema hidráulico9.2 gal (EE.UU.)
- Tanque hidráulico4.8 gal (EE.UU.)
- Tanque de combustible11.9 gal (EE.UU.)
- Aceite del motor1.1 gal (EE.UU.)
- Sistema de enfriamiento1.1 gal (EE.UU.)
- Fuerza de excavación: brazo: estándar3102 lbf
- Circuito auxiliar: primario: presión3553 lb/pulg²
- Presión de operación: giro2553 lb/pulg²
- Circuito auxiliar: secundario: flujo7 gal/min
- Circuito auxiliar: primario: flujo17 gal/min
- Circuito auxiliar: secundario: presión3553 lb/pulg²
- Presión de operación: equipo3553 lb/pulg²
- Fuerza de excavación: brazo: largo2765 lbf
- Fuerza de excavación: cucharón5238 lbf
- Presión de operación: desplazamiento3553 lb/pulg²
- Flujo de la bomba a 2.400 rpm26 gal/min
- Velocidad de giro de la máquina9 rpm
- Altura12.6 pulg
- Ancho61.8 pulg
- Presión acústica para el operador (ISO 6396:2008)78 dB(A)
- Presión acústica exterior promedio (ISO6395:2008)94 dB(A)
- Longitud total de embarque*166.9 pulg
- Alcance de la pluma67.3 pulg
- Altura de embarque O/A97.6 pulg
- Altura del cojinete de giro22 pulg
- Longitud del brazo41.7 pulg
- Alcance máximo183.5 pulg
- Espacio libre máximo de descarga116.1 pulg
- Altura máxima de excavación168.1 pulg
- Giro de la cola sin contrapeso30.5 pulg
- Giro de la cola con contrapeso adicional35 pulg
- Giro de la pluma a la derecha32.7 pulg
- Longitud del tren de rodaje O/A79.1 pulg
- Pared vertical73.6 pulg
- Alcance máximo: a nivel del suelo177.6 pulg
- Profundidad de excavación98.8 pulg
- Ancho de la zapata/correa de la cadena11.8 pulg
- Altura máxima de la hoja15.6 pulg
- Profundidad máxima de la hoja20.3 pulg
- Giro de la pluma a la izquierda23.8 pulg
- Espacio libre sobre el suelo12.2 pulg
- Altura de la pluma: posición de embarque61.4 pulg
- Giro de la cola con contrapeso liviano33.3 pulg
- Profundidad de excavación106.7 pulg
- Altura de la pluma: posición de embarque65 pulg
- Giro de la pluma a la derecha32.7 pulg
- Alcance máximo: a nivel del suelo185.4 pulg
- Altura máxima de la hoja15.6 pulg
- Alcance máximo190.9 pulg
- Giro de la pluma a la izquierda23.8 pulg
- Profundidad máxima de la hoja20.3 pulg
- Altura de embarque O/A97.6 pulg
- Altura máxima de excavación172.8 pulg
- Longitud del brazo49.6 pulg
- Giro de la cola sin contrapeso30.5 pulg
- Alcance de la pluma68.1 pulg
- Espacio libre máximo de descarga120.9 pulg
- Altura del cojinete de giro22 pulg
- Pared vertical80.7 pulg
- Longitud del tren de rodaje O/A79.1 pulg
- Espacio libre sobre el suelo12.2 pulg
- Ancho de la zapata/correa de la cadena11.8 pulg
- Longitud total de embarque*168.5 pulg
- Giro de la cola con contrapeso adicional35 pulg
- Ancho de la cadena61.8 pulg
- Giro de la cola con contrapeso liviano33.3 pulg
- Modelo de motorC1.1 con turbocompresor
- Nota
La potencia neta publicada es la potencia disponible en el volante cuando el motor está a velocidad nominal y corriente nominal cuando el motor está instalado con el ventilador configurada en fábrica, el sistema de admisión de aire, el sistema de escape y el alternador con un carga de alternador mínima.
- EmisionesCumple con las normas de emisiones Tier 4 Final de la EPA de EE.UU. y Stage V de la Unión Europea.
- Nota (2)** El peso máximo se basa en cadenas de acero, operador, tanque de combustible lleno, brazo largo, hoja, cucharón y contrapeso adicional.
- Nota (1)* El peso mínimo se basa en cadenas fijas de caucho, operador, tanque de combustible lleno, brazo estándar, hoja, cucharón y sin contrapeso adicional.
- Nota (3)***El peso indicado en la placa CE se basa en la configuración más común en la UE. Incluye operador de 75kg (165lb) y tanque de combustible lleno y se excluye el cucharón.
- Rendimiento en pendientes: máximo30 grados
- TipoSistema hidráulico con detección de carga y con bomba de pistones de desplazamiento variable
- Nota
El flujo y la presión no se pueden combinar. Bajo carga, a medida que el flujo sube, la presión baja.
- Giro de la pluma a la izquierda75grados
- Giro de la pluma a la derecha50°
- Protector superiorISO 10262:1998 Nivel I
- Estructura de Protección en Caso de Vuelcos (TOPS, Tip Over Protective Structure)ISO 12117:1997
- Estructura de Protección en Caso de Vuelcos (ROPS, Roll Over Protective Structure)ISO 12117-2:2008
- Nota
Directiva de la Unión Europea "2000/14/CE"
- Nota
*La longitud total de embarque depende de la posición de la hoja durante el embarque.
- Nota
*La longitud total de embarque depende de la posición de la hoja durante el embarque.
