ESPECIFICACIONES
Potencia base (1ª marcha): neta290 hp
Calibre5.1 pulg
Carrera6.2 pulg
Altitud de reducción de potencia: equivalente a Tier 2/Stage II/Japón 2001 (Tier 2)12176 pie
INFORMACIÓN GENERAL

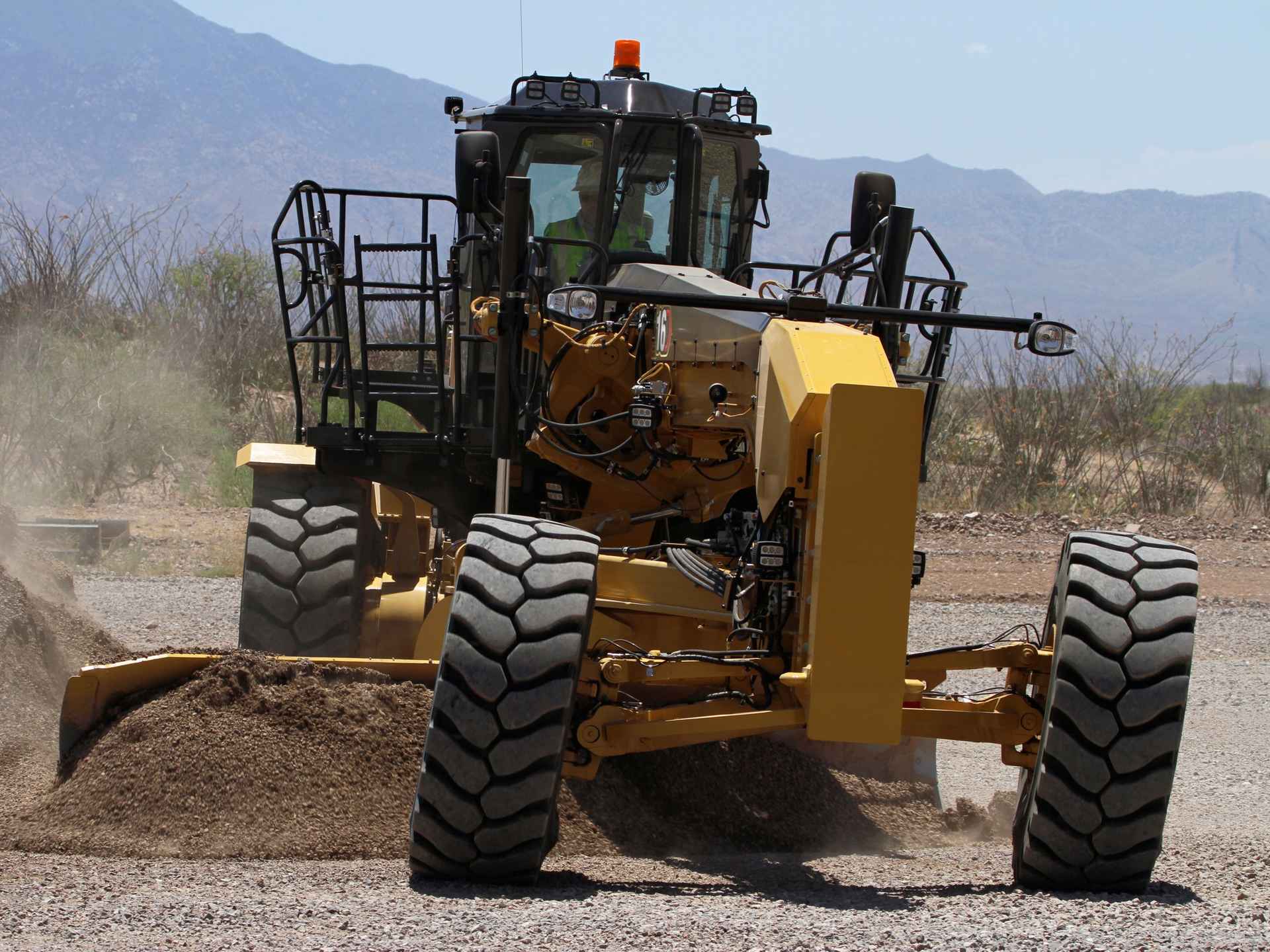

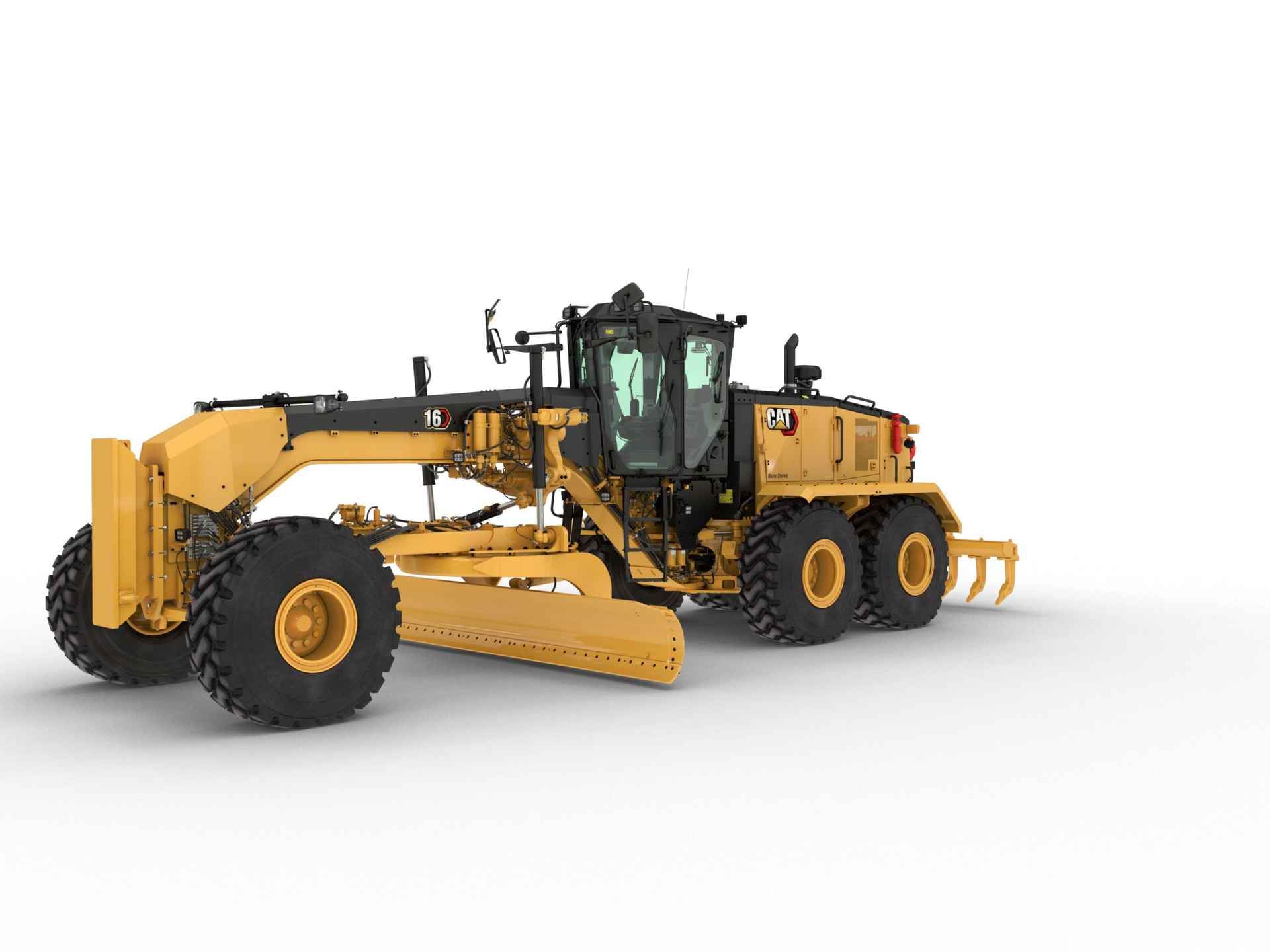

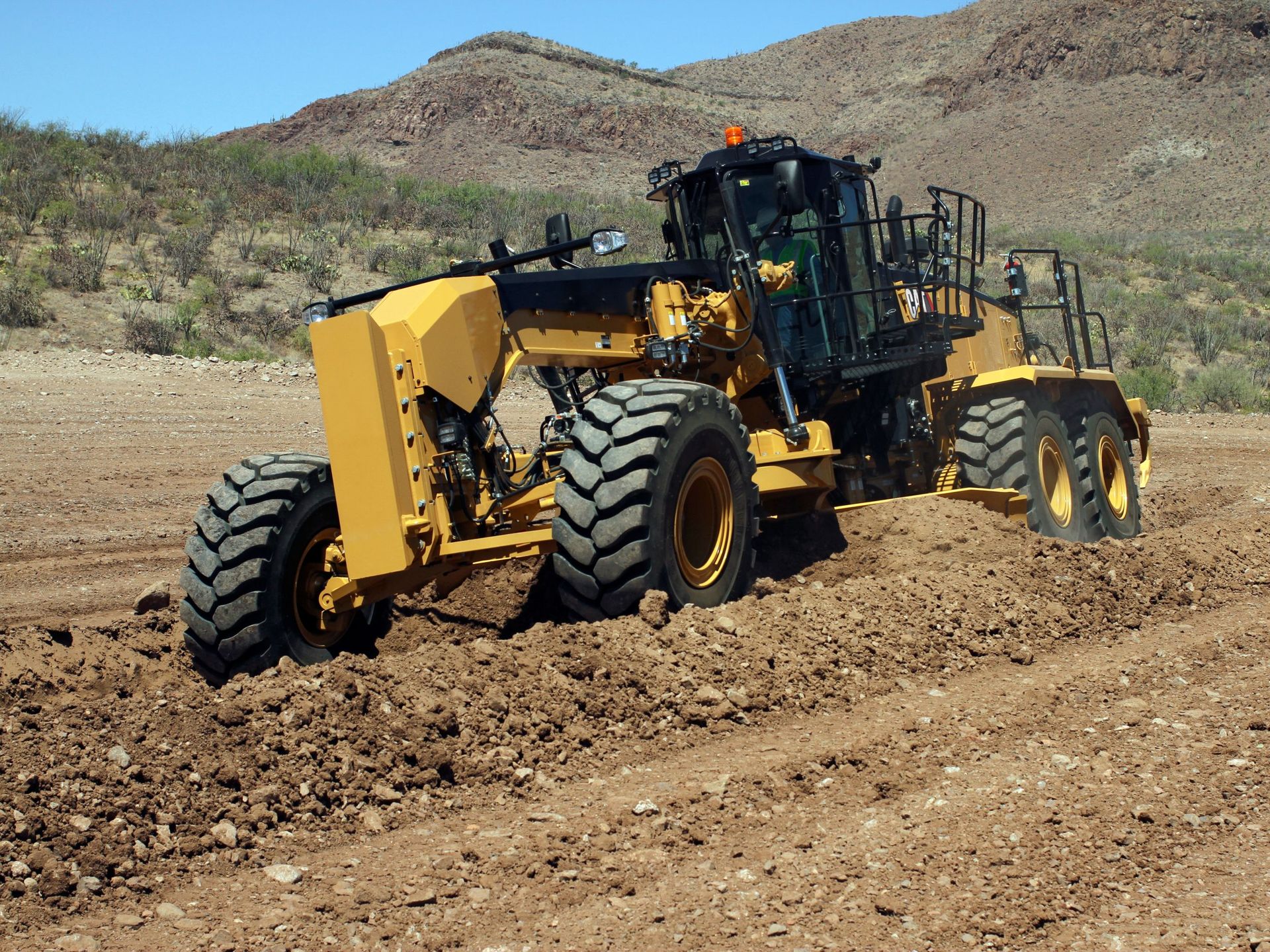

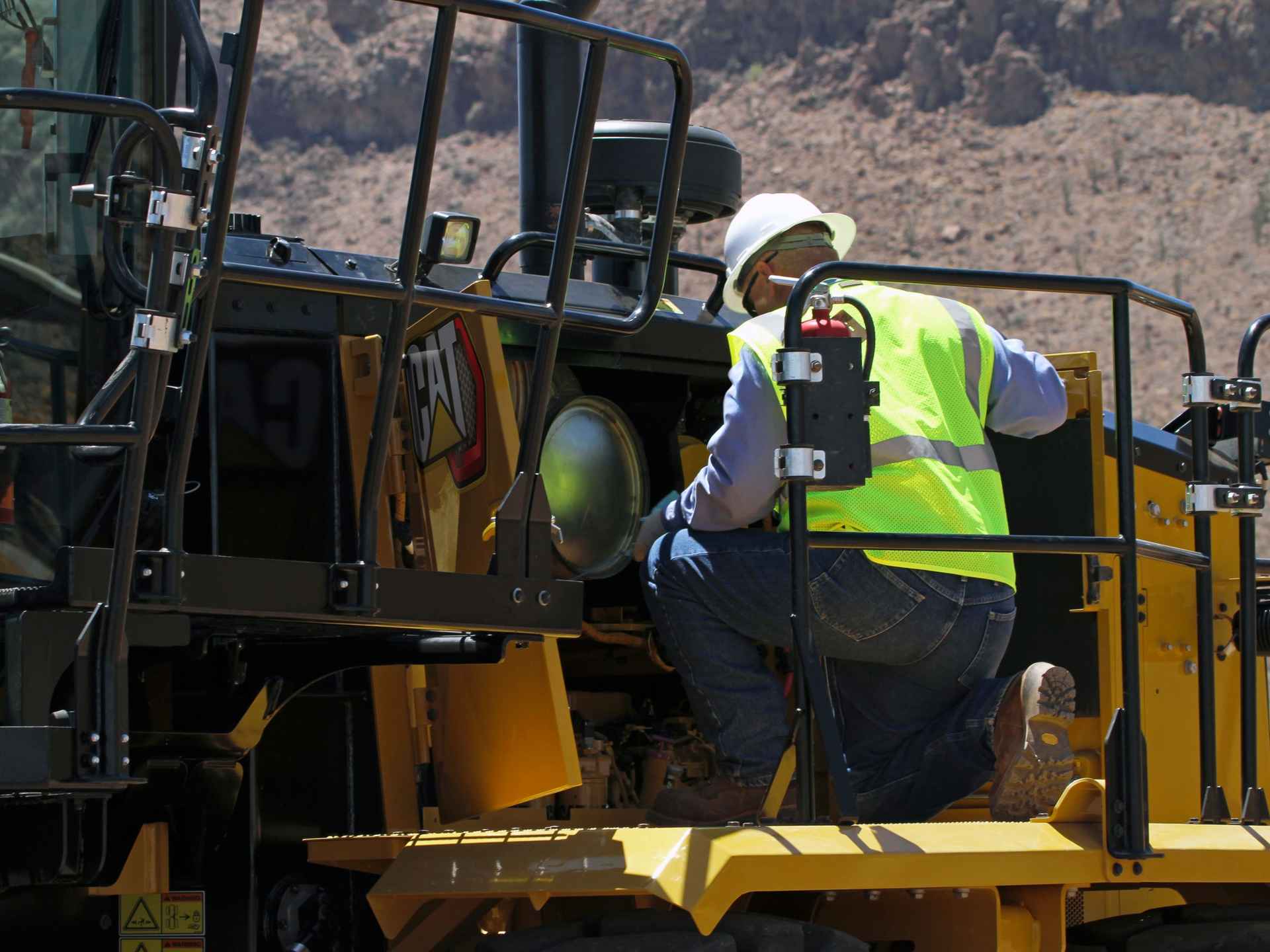

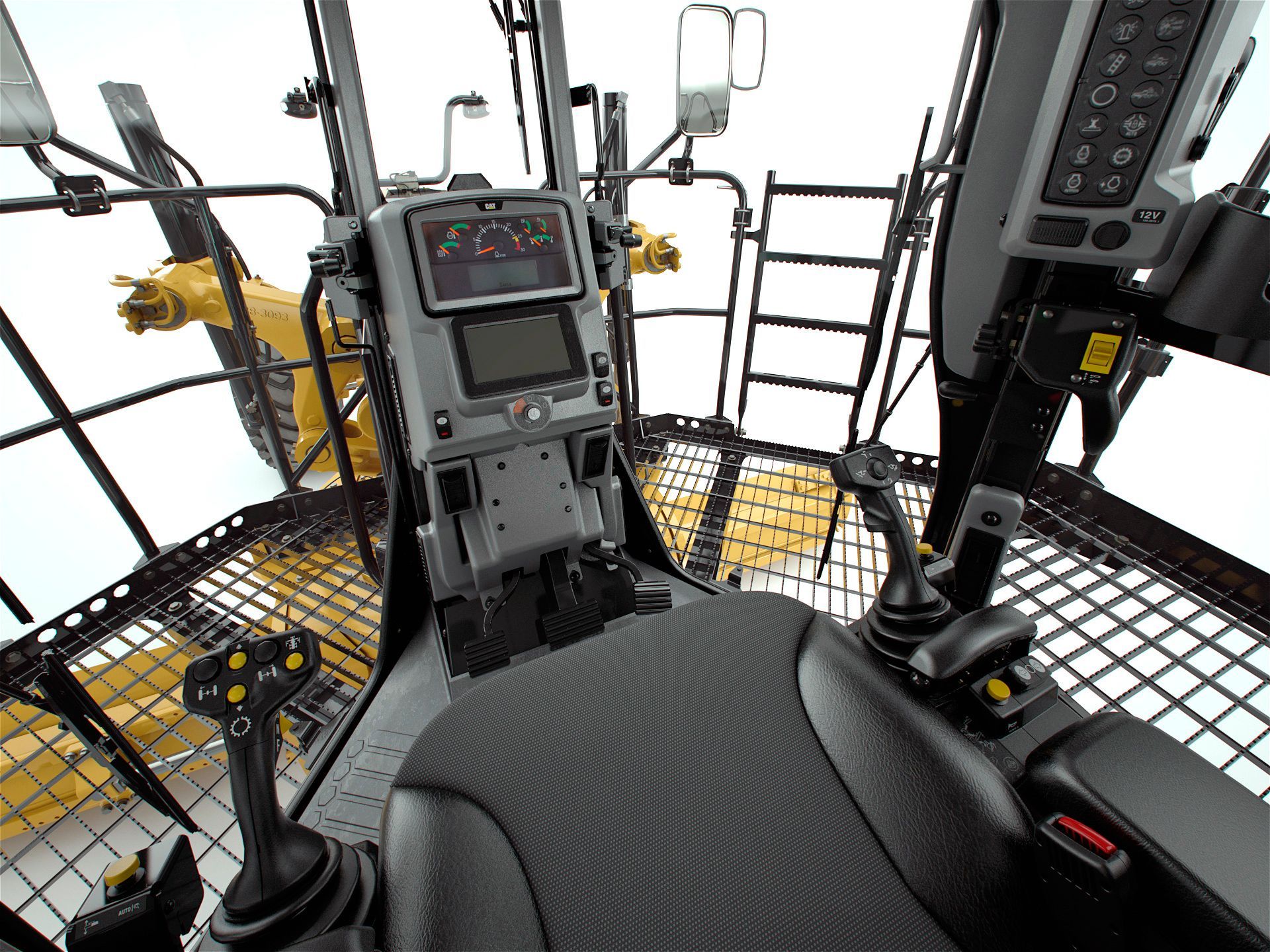

Configurado especialmente para la operación en minas y el desarrollo y mantenimiento de caminos de acarreo, el modelo 16 Cat® maximiza la disponibilidad y controla los costos de operación. Las tecnologías de eficiencia de combustible y la construcción y el diseño resistentes y legendarios de Cat garantizan que estas máquinas contribuirán a que su operación optimice las ganancias.
INFORMACIÓN GENERAL
Configurado especialmente para la operación en minas y el desarrollo y mantenimiento de caminos de acarreo, el modelo 16 Cat® maximiza la disponibilidad y controla los costos de operación. Las tecnologías de eficiencia de combustible y la construcción y el diseño resistentes y legendarios de Cat garantizan que estas máquinas contribuirán a que su operación optimice las ganancias.
- Potencia base (1ª marcha): neta216 kW
- Calibre130 mm
- Carrera157 mm
- Altitud de reducción de potencia: equivalente a Tier 2/Stage II/Japón 2001 (Tier 2)3711 m
- Par máximo: ISO 9249: equivalente a Tier 3/Stage IIIA/Japón 2006 (Tier 3)1721 N·m
- Par máximo: ISO 9249: Tier 4/Stage IV/Japón 2014 (Tier 4)1771 N·m
- Par máximo: ISO 9249: equivalente a Tier 2/Stage II/Japón 2001 (Tier 2)1721 N·m
- Temperatura estándar: capacidad para temperatura ambiente50 °C
- Altitud de reducción de potencia: equivalente a Tier 3/Stage IIIA/Japón 2006 (Tier 3)3954 m
- Potencia base (1ª marcha): neta (métrica)216 kW
- Altitud de reducción de potencia: Tier 4/Stage IV/Japón 2014 (Tier 4)3810 m
- Cilindrada12.5 L
- Peso en orden de trabajo con equipamiento habitual32411 kg
- Frenos: par de freno dinámico por rueda36701 N·m
- Ancho de la hoja4.9 m
- Presión máxima del sistema24750 kPa
- Presión de respaldo5900 kPa
- Rendimiento de la bomba*280 L/min
- Avance: 6ª25.8 km/h
- Avance: 4ª12.3 km/h
- Avance: 5ª19 km/h
- Radio de giro: neumáticos delanteros exteriores9.3 m
- Avance: 7ª35.5 km/h
- Velocidad máxima: avance51.7 km/h
- Avance: 3ª8.9 km/h
- Retroceso: 6ª40.8 km/h
- Retroceso: 5ª28 km/h
- Retroceso: 2ª6.6 km/h
- Retroceso: 3ª9.7 km/h
- Avance: 8ª51.7 km/h
- Retroceso: 1ª3.6 km/h
- Avance: 1ª4.5 km/h
- Velocidad máxima: retroceso40.8 km/h
- Avance: 2ª6.1 km/h
- Retroceso: 4ª15 km/h
- Capacidad de combustible496 L
- Sistema de enfriamiento70 L
- Tanque del DEF16 L
- Sistema hidráulico total146 L
- Tanque del sistema hidráulico70 L
- Aceite del motor36 L
- Transmisión: diferencial, mandos finales98.5 L
- Caja en tándem: cada una129 L
- Caja de cojinete de punta de eje de rueda delantera0.9 L
- Caja del mando circular10 L
- Estructura del bastidor delantero: altura460 mm
- Estructura del bastidor delantero: ancho356 mm
- Barra de tiro: ancho76 mm
- Barra de tiro: altura203 mm
- Diámetro del círculo1822 mm
- Círculo: grosor de la viga de la hoja50 mm
- Estructura del bastidor delantero: grosor14 mm
- Eje delantero: altura al centro670 mm
- Grosor de la pared lateral exterior22 mm
- Grosor de la pared lateral interior22 mm
- Altura648 mm
- Ancho236 mm
- Paso de la cadena impulsora63.5 mm
- Separación del eje de la rueda1841 mm
- Radio del arco413 mm
- Espacio libre de la garganta126 mm
- Grosor25 mm
- Ancho de la cantonera152 mm
- Tracción de la hoja*: GVW base18615 kg
- Ancho de la cuchilla203 mm
- Grosor de la cuchilla25 mm
- Fuerza descendente: GVW máximo19895 kg
- Altura787 mm
- Ancho4.9 m
- Fuerza descendente: GVW base13945 kg
- Tracción de la hoja*: GVW máximo23985 kg
- Cantonera: grosor19 mm
- Levantamiento máximo sobre el suelo400 mm
- Profundidad máxima de corte470 mm
- Alcance máximo del resalto fuera de los neumáticos: derecha2311 mm
- Desplazamiento lateral de la vertedera izquierda740 mm
- Desplazamiento central del círculo derecho560 mm
- Desplazamiento central del círculo izquierdo690 mm
- Desplazamiento lateral de la vertedera derecha790 mm
- Alcance máximo del resalto fuera de los neumáticos: izquierda2311 mm
- Profundidad máxima de desgarramiento452 mm
- Separación del soporte del vástago: mínima445 mm
- Fuerza de penetración13749 kg
- Fuerza de dislocación19822 kg
- Aumento de la longitud de la máquina con viga elevada1610 mm
- Peso bruto del vehículo: máximo probado, total38500 kg
- Peso bruto del vehículo: base**, total28816 kg
- Peso bruto del vehículo: equipado normalmente, eje trasero23678 kg
- Peso bruto del vehículo: equipado normalmente, total32411 kg
- Peso bruto del vehículo: máximo probado, eje delantero11850 kg
- Peso bruto del vehículo: equipado normalmente, eje frontal8733 kg
- Peso bruto del vehículo: máximo probado, eje trasero26650 kg
- Peso bruto del vehículo: base**, eje delantero8134 kg
- Peso bruto del vehículo: base**, eje trasero20682 kg
- Espacio libre sobre el suelo: eje trasero396 mm
- Longitud desde el contrapeso hasta el desgarrador12051 mm
- Longitud: desde el eje delantero hasta la vertedera3066 mm
- Longitud desde el eje delantero hasta el tándem medio7365 mm
- Altura hasta la parte superior de los cilindros3088 mm
- Ancho de las líneas centrales de los neumáticos2703 mm
- Ancho de los neumáticos traseros exteriores3411 mm
- Longitud: entre ejes en tándem1841 mm
- Altura: parte superior de la cabina3719 mm
- Ancho: neumáticos delanteros exteriores3411 mm
- Altura al centro del eje delantero733 mm
- Longitud desde el neumático delantero hasta la parte trasera de la máquina: incluido el enganche de remolque10593 mm
- Altura hasta el tubo de escape vertical3557 mm
- Marcha: 3ª a 6ª de retroceso222 kW
- Marcha: 8ª de avance259 kW
- Marcha: 4ª de avance227 kW
- Marcha: 1ª de retroceso216 kW
- Marcha: 3ª de avance222 kW
- Marcha: 3ª de avance222 kW
- Marcha: 3ª a 6ª de retroceso222 kW
- Marcha: 2ª de retroceso216 kW
- Marcha: 7ª de avance244 kW
- Marcha: 6ª de avance239 kW
- Marcha: 6ª de avance239 kW
- Marcha: 8ª de avance259 kW
- Marcha: 5ª de avance232 kW
- Marcha: 1ª de retroceso216 kW
- Marcha: 2ª de retroceso216 kW
- Marcha: 1ª de avance216 kW
- Marcha: 4ª de avance227 kW
- Marcha: 5ª de avance232 kW
- Marcha: 7ª de avance244 kW
- Marcha: 1ª de avance216 kW
- Marcha: 2ª de avance216 kW
- Marcha: 2ª de avance216 kW
- Separación del soporte del vástago: máxima500 mm
- Potencia base (1ª marcha): neta290 hp
- Calibre5.1 pulg
- Carrera6.2 pulg
- Altitud de reducción de potencia: equivalente a Tier 2/Stage II/Japón 2001 (Tier 2)12176 pie
- Par máximo: ISO 9249: equivalente a Tier 3/Stage IIIA/Japón 2006 (Tier 3)1270 lb/pie
- Par máximo: ISO 9249: Tier 4/Stage IV/Japón 2014 (Tier 4)1306 lb/pie
- Par máximo: ISO 9249: equivalente a Tier 2/Stage II/Japón 2001 (Tier 2)1270 lb/pie
- Temperatura estándar: capacidad para temperatura ambiente122 °F
- Altitud de reducción de potencia: equivalente a Tier 3/Stage IIIA/Japón 2006 (Tier 3)12973 pie
- Potencia base (1ª marcha): neta (métrica)294 hp
- Altitud de reducción de potencia: Tier 4/Stage IV/Japón 2014 (Tier 4)12500 pie
- Cilindrada763 pulg³
- Peso en orden de trabajo con equipamiento habitual71454 lb
- Frenos: par de freno dinámico por rueda27069.27 lb/pie
- Ancho de la hoja16 pie
- Presión máxima del sistema3590 lb/pulg²
- Presión de respaldo856 lb/pulg²
- Rendimiento de la bomba*74 gal/min
- Avance: 6ª16 milla/h
- Avance: 4ª7.6 milla/h
- Avance: 5ª11.8 milla/h
- Radio de giro: neumáticos delanteros exteriores30.5 pie
- Avance: 7ª22 milla/h
- Velocidad máxima: avance32.1 milla/h
- Avance: 3ª5.5 milla/h
- Retroceso: 6ª25.3 milla/h
- Retroceso: 5ª17.4 milla/h
- Retroceso: 2ª4.1 milla/h
- Retroceso: 3ª6 milla/h
- Avance: 8ª32.1 milla/h
- Retroceso: 1ª2.2 milla/h
- Avance: 1ª2.8 milla/h
- Velocidad máxima: retroceso25.4 milla/h
- Avance: 2ª3.8 milla/h
- Retroceso: 4ª9.3 milla/h
- Capacidad de combustible131 gal (EE.UU.)
- Sistema de enfriamiento18.5 gal (EE.UU.)
- Tanque del DEF4.2 gal (EE.UU.)
- Sistema hidráulico total38.6 gal (EE.UU.)
- Tanque del sistema hidráulico18.5 gal (EE.UU.)
- Aceite del motor9.5 gal (EE.UU.)
- Transmisión: diferencial, mandos finales34 gal (EE.UU.)
- Caja en tándem: cada una34 gal (EE.UU.)
- Caja de cojinete de punta de eje de rueda delantera0.24 gal (EE.UU.)
- Caja del mando circular2.6 gal (EE.UU.)
- Estructura del bastidor delantero: altura18.1 pulg
- Estructura del bastidor delantero: ancho14 pulg
- Barra de tiro: ancho3 pulg
- Barra de tiro: altura8 pulg
- Diámetro del círculo71.7 pulg
- Círculo: grosor de la viga de la hoja2 pulg
- Estructura del bastidor delantero: grosor0.6 pulg
- Eje delantero: altura al centro26.4 pulg
- Grosor de la pared lateral exterior0.9 pulg
- Grosor de la pared lateral interior0.9 pulg
- Altura25.5 pulg
- Ancho9.3 pulg
- Paso de la cadena impulsora2.5 pulg
- Separación del eje de la rueda72.5 pulg
- Radio del arco16.3 pulg
- Espacio libre de la garganta5 pulg
- Grosor1 pulg
- Ancho de la cantonera6 pulg
- Tracción de la hoja*: GVW base41039 lb
- Ancho de la cuchilla8 pulg
- Grosor de la cuchilla1 pulg
- Fuerza descendente: GVW máximo43861 lb
- Altura31 pulg
- Ancho16 pie
- Fuerza descendente: GVW base30743 lb
- Tracción de la hoja*: GVW máximo52878 lb
- Cantonera: grosor0.75 pulg
- Levantamiento máximo sobre el suelo15.7 pulg
- Profundidad máxima de corte18.5 pulg
- Alcance máximo del resalto fuera de los neumáticos: derecha91 pulg
- Desplazamiento lateral de la vertedera izquierda29.1 pulg
- Desplazamiento central del círculo derecho22 pulg
- Desplazamiento central del círculo izquierdo27.2 pulg
- Desplazamiento lateral de la vertedera derecha31.1 pulg
- Alcance máximo del resalto fuera de los neumáticos: izquierda91 pulg
- Profundidad máxima de desgarramiento17.8 pulg
- Separación del soporte del vástago: mínima17.5 pulg
- Fuerza de penetración30311 lb
- Fuerza de dislocación43700 lb
- Aumento de la longitud de la máquina con viga elevada63.4 pulg
- Peso bruto del vehículo: máximo probado, total84877 lb
- Peso bruto del vehículo: base**, total63528 lb
- Peso bruto del vehículo: equipado normalmente, eje trasero52201 lb
- Peso bruto del vehículo: equipado normalmente, total71454 lb
- Peso bruto del vehículo: máximo probado, eje delantero26125 lb
- Peso bruto del vehículo: equipado normalmente, eje frontal19253 lb
- Peso bruto del vehículo: máximo probado, eje trasero58753 lb
- Peso bruto del vehículo: base**, eje delantero17932 lb
- Peso bruto del vehículo: base**, eje trasero45596 lb
- Espacio libre sobre el suelo: eje trasero15.6 pulg
- Longitud desde el contrapeso hasta el desgarrador474.4 pulg
- Longitud: desde el eje delantero hasta la vertedera120.7 pulg
- Longitud desde el eje delantero hasta el tándem medio290 pulg
- Altura hasta la parte superior de los cilindros121.6 pulg
- Ancho de las líneas centrales de los neumáticos106.4 pulg
- Ancho de los neumáticos traseros exteriores134.3 pulg
- Longitud: entre ejes en tándem72.5 pulg
- Altura: parte superior de la cabina146.4 pulg
- Ancho: neumáticos delanteros exteriores134.3 pulg
- Altura al centro del eje delantero28.9 pulg
- Longitud desde el neumático delantero hasta la parte trasera de la máquina: incluido el enganche de remolque417 pulg
- Altura hasta el tubo de escape vertical140 pulg
- Marcha: 3ª a 6ª de retroceso298 hp
- Marcha: 8ª de avance348 hp
- Marcha: 4ª de avance309 hp
- Marcha: 1ª de retroceso294 hp
- Marcha: 3ª de avance298 hp
- Marcha: 3ª de avance302 hp
- Marcha: 3ª a 6ª de retroceso302 hp
- Marcha: 2ª de retroceso294 hp
- Marcha: 7ª de avance332 hp
- Marcha: 6ª de avance325 hp
- Marcha: 6ª de avance320 hp
- Marcha: 8ª de avance353 hp
- Marcha: 5ª de avance311 hp
- Marcha: 1ª de retroceso290 hp
- Marcha: 2ª de retroceso290 hp
- Marcha: 1ª de avance294 hp
- Marcha: 4ª de avance304 hp
- Marcha: 5ª de avance315 hp
- Marcha: 7ª de avance328 hp
- Marcha: 1ª de avance290 hp
- Marcha: 2ª de avance290 hp
- Marcha: 2ª de avance294 hp
- Separación del soporte del vástago: máxima20 pulg
- Modelo de motorCat® C13
- Velocidad a potencia nominal2.000rpm
- Emisiones (2)Estándares de emisiones equivalentes a Tier 3/Stage IIIA/Japón 2006 (Tier 3), según los estándares de emisiones del país correspondiente
- Reserva de par: Tier 4/Stage IV/Japón 2014 (Tier 4)43%
- Reserva de par: equivalente a Tier 2/Stage II/Japón 2001 (Tier 2)39%
- Gama de VHP: neta, métrica216-259 kW (294-353 hp)
- Velocidad estándar del ventilador: mínima550 rpm
- Velocidad estándar del ventilador: máxima1.450 rpm
- Emisiones (3)Estándares de emisiones equivalentes a Tier 2/Stage II/Japón 2001 (Tier 2), según los estándares de emisiones del país correspondiente
- Reserva de par: equivalente a Tier 3/Stage IIIA/Japón 2006 (Tier 3)39%
- Emisiones (1)Tier 4 final de la EPA de EE.UU./Stage V de la UE/Japón 2014 (Tier 4 final)
- Gama de VHP: neta216-259 kW (290-348 hp)
- Cantidad de cilindros6
- Marchas de avance/retroceso8 velocidades de avance y 6 de retroceso
- TransmisiónMando directo, servotransmisión, contraeje
- Frenos secundariosDisco en aceite accionado por aceite
- Frenos de servicioDisco en aceite accionado por aceite
- Frenos de estacionamientoSe conectan por resorte y se liberan hidráulicamente
- Tipo de circuitoSistema electrohidráulico con detección de carga y centro cerrado
- Tipo de bombaPistón variable
- Nota
* Rendimiento de la bomba medido a 2.150 rpm.
- Alcance de dirección: izquierda o derecha47.5°
- Ángulo de articulación: izquierda o derecha20°
- Eje delantero: oscilación total por lado35°
- Eje delantero: inclinación de las ruedas18° a la izquierda/17° a la derecha
- Oscilación en tándem: parte delantera hacia arriba15°
- Oscilación en tándem: parte delantera hacia abajo25°

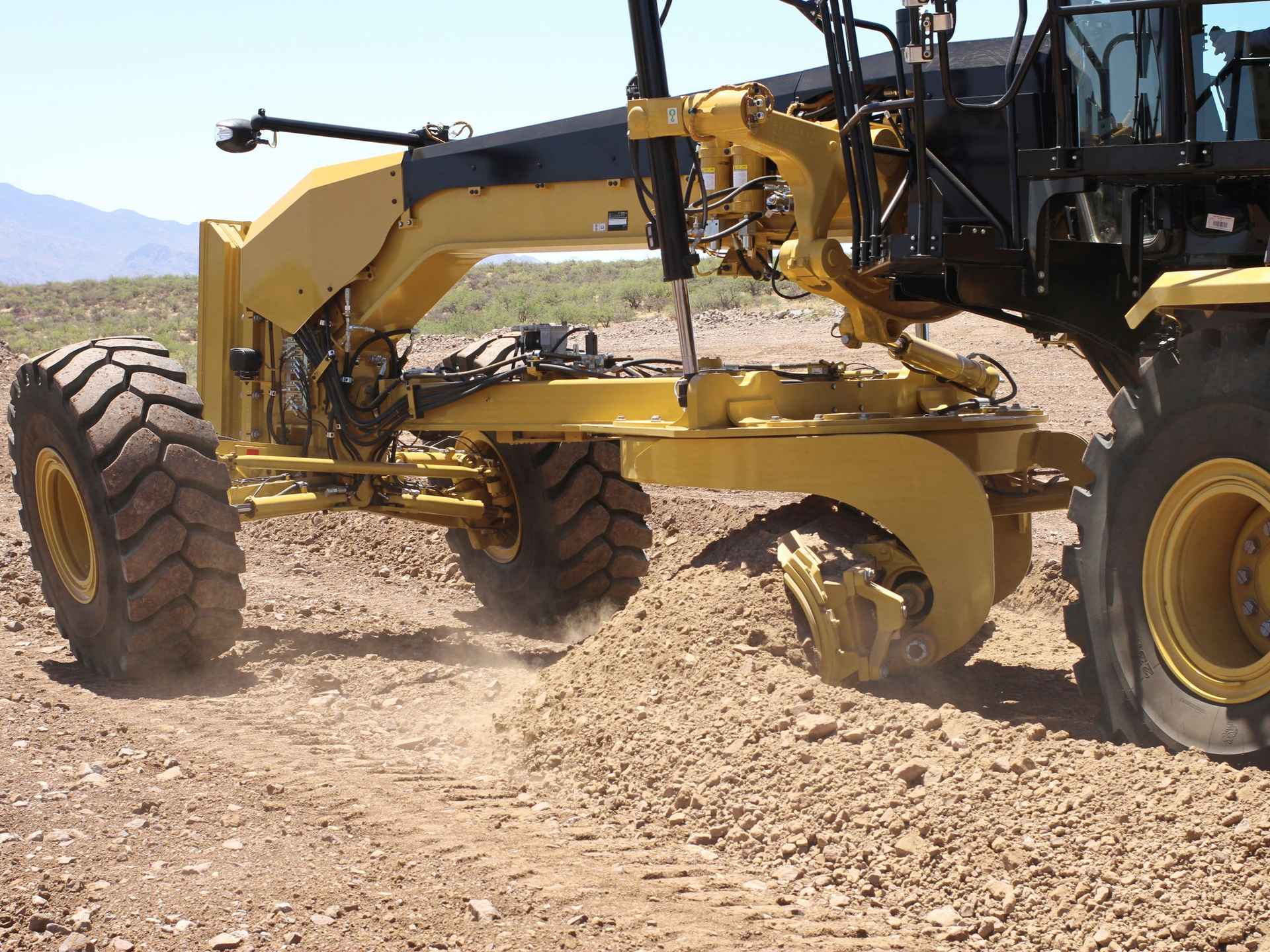

- Ángulo máximo de posición de la hoja65°
- Alcance de la punta de la hoja hacia delante40°
- Alcance de la punta de la hoja hacia atrás5°

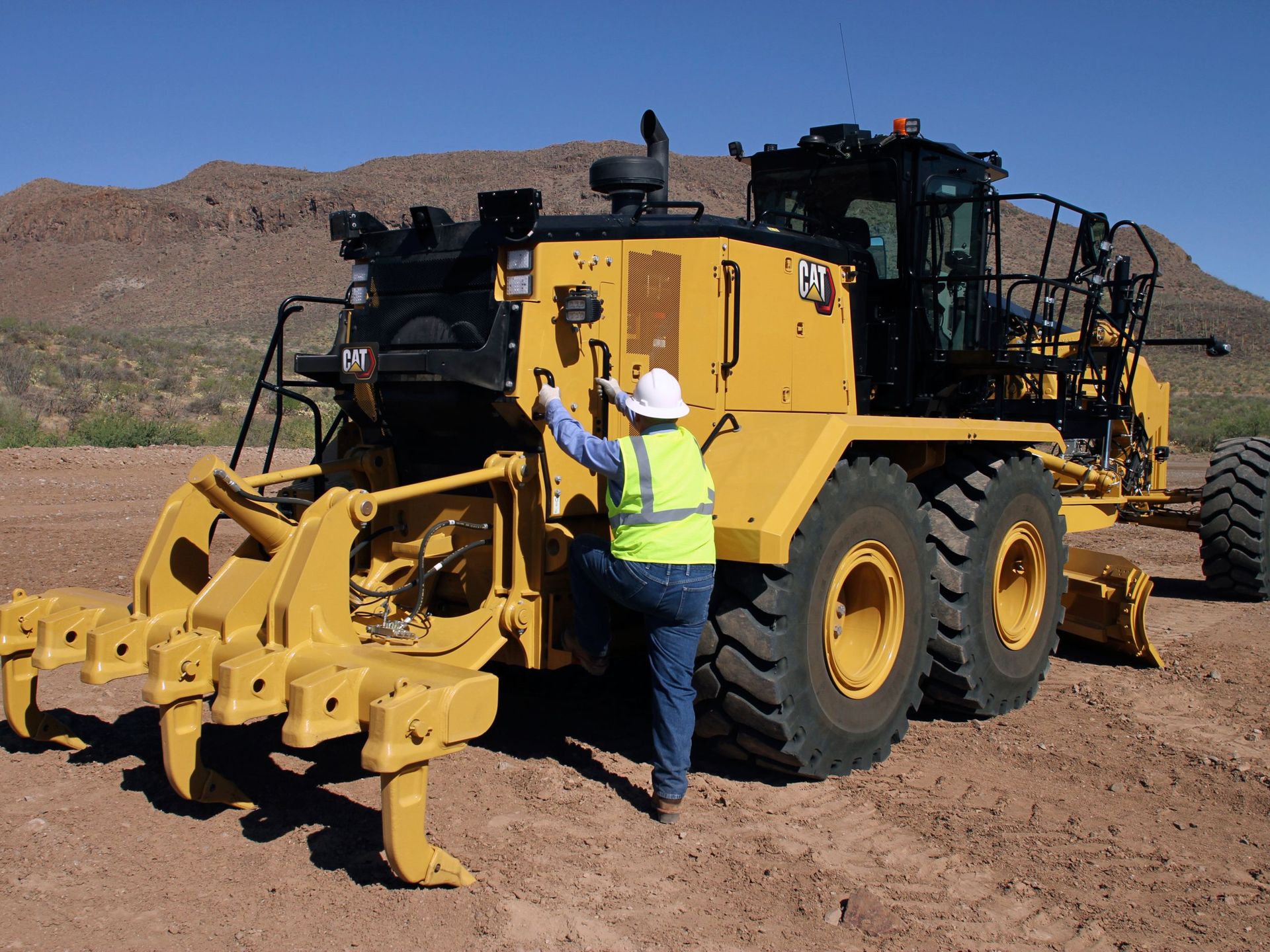

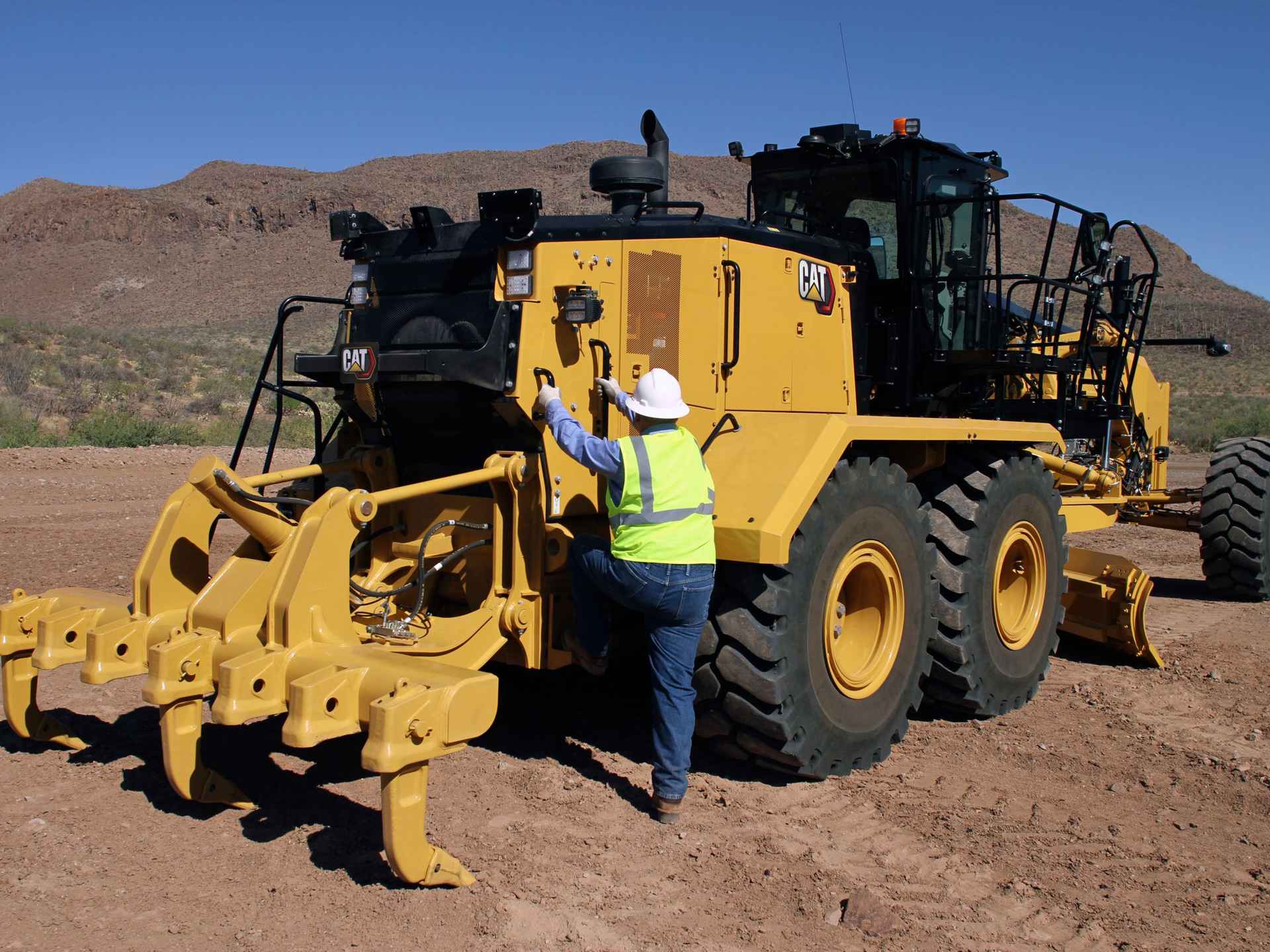

- Soportes del vástago del desgarrador7
- DirecciónISO 5010:2007
- FrenosISO 3450:2011
- RuidoISO 6394:2008/ISO 6395:2008/ISO 6396:2008
- ROPS/FOPSISO 3471:2008/ISO 3449:2005
- Grupo de ruedas: 19.5×25 MP (1)Neumáticos: 23.5R25 Bridgestone VKT 2 Star
- Nota
*Tracción de la hoja calculada según un coeficiente de tracción de 0,9, lo que equivale a las condiciones no deslizantes ideales y al peso bruto de la máquina.
- Grupo de ruedas: 19.5×25 MP (2)Neumáticos: 23.5R25 Bridgestone VKT 1 Star
- Nota (1)* Para las máquinas que no están equipadas con un motor de emisiones Tier 4 final, reste 150 kg (331 lb) del peso del eje trasero y del peso total.
- Grupo de ruedas: 19.5×25 MP (3)Neumáticos: 23.5R25 Bridgestone VJT 1 Star
- Nota (2)** Peso en orden de trabajo base calculado según la configuración de la máquina estándar con neumáticos 23.5R25, operador, tanque de combustible lleno y cabina ROPS.
- Nota (1)El nivel de potencia acústica dinámica para el espectador es de 109 dB(A) para configuraciones con certificación Stage IV y de 109 dB(A) para máquinas con estándares de emisiones equivalentes a Tier 2/Stage II/Japón 2001 (Tier 2) y Tier 3/Stage IIIA/Japón 2006 (Tier 3) cuando se mide según los procedimientos de prueba dinámica especificados en la norma ISO 6395:2008. La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor. La máquina se equipó con un sistema de insonorización.
- Grupo de ruedas: 19.5×25 MP (4)Neumáticos: 23.5R25 Michelin XHA 2 Star
- Aire acondicionadoEl sistema de aire acondicionado en esta máquina contiene refrigerante de gases fluorados de efecto invernadero R134a o R1234yf. Consulte la etiqueta o el manual de instrucciones para identificar el gas. - Si está equipado con R134a (potencial de calentamiento global = 1.430), el sistema contiene 2,0 kg (4,4 lb) de refrigerante que tiene un equivalente de CO2 de 2,86 toneladas métricas (3,15 ton EE.UU.).
- Grupo de ruedas: 19.5×25 MP (5)Neumáticos: 23.5R25 Michelin XLDD 2 Star L5
- Nota (2)El nivel de presión acústica dinámica en los oídos del operador es de 71 dB(A) para configuraciones con certificación Stage IV y de 72 dB(A) para máquinas con estándares de emisiones equivalentes a Tier 2/Stage II/Japón 2001 (Tier 2) y Tier 3/Stage IIIA/Japón 2006 (Tier 3) cuando se mide según los procedimientos de prueba dinámica especificados en la norma ISO 6396:2008. La medición se llevó a cabo al 70 % de la velocidad máxima del ventilador de enfriamiento del motor, con las puertas y ventanas de la cabina cerradas. La cabina se instaló correctamente y tuvo un mantenimiento adecuado. La máquina se equipó con un sistema de insonorización.
- Nota
Cálculo realizado sin resbalamiento y neumáticos 23.5 R25 L-3.
- Gama de VHP optimizada: neta216-259 kW (290-348 hp)
