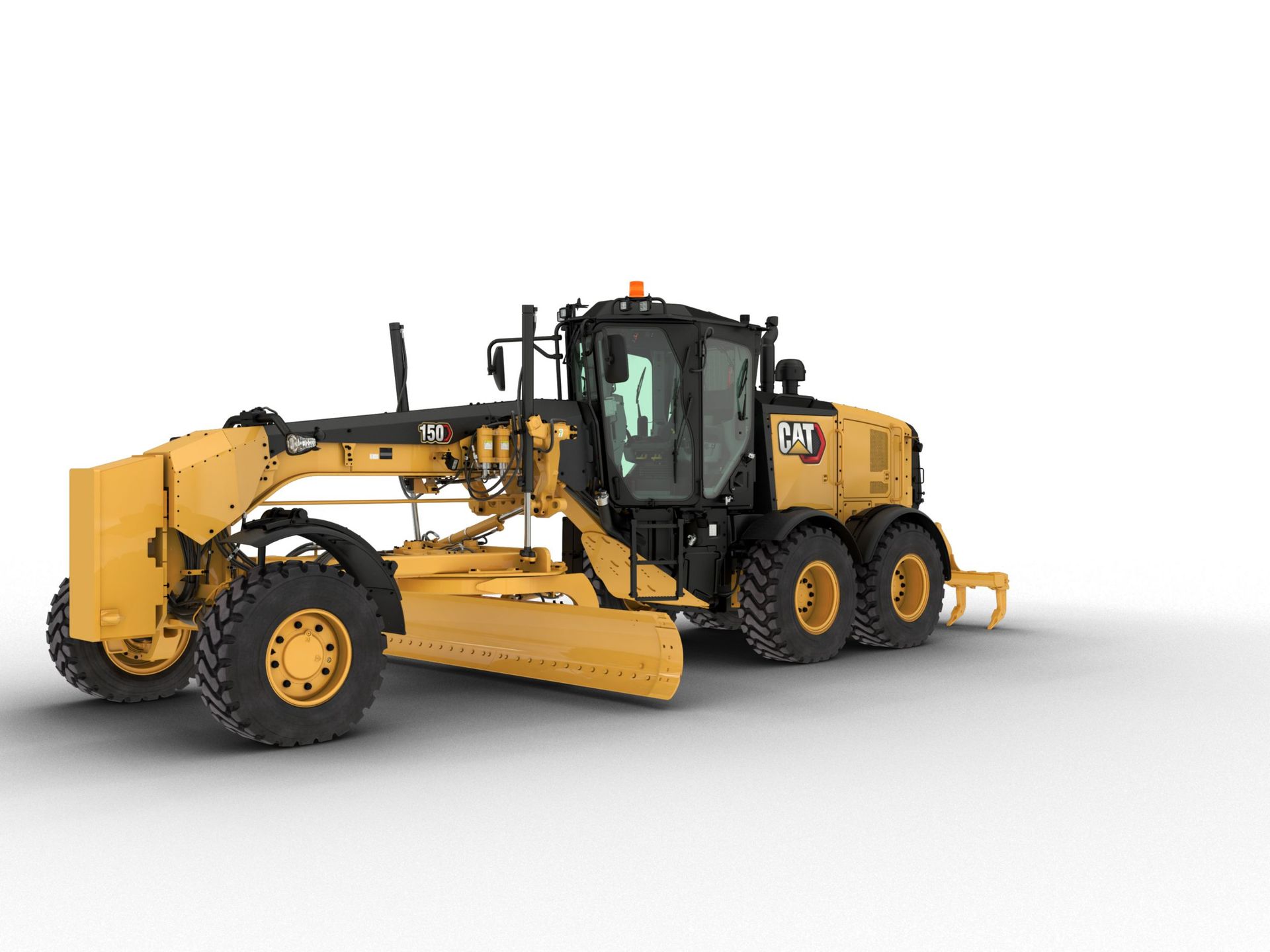

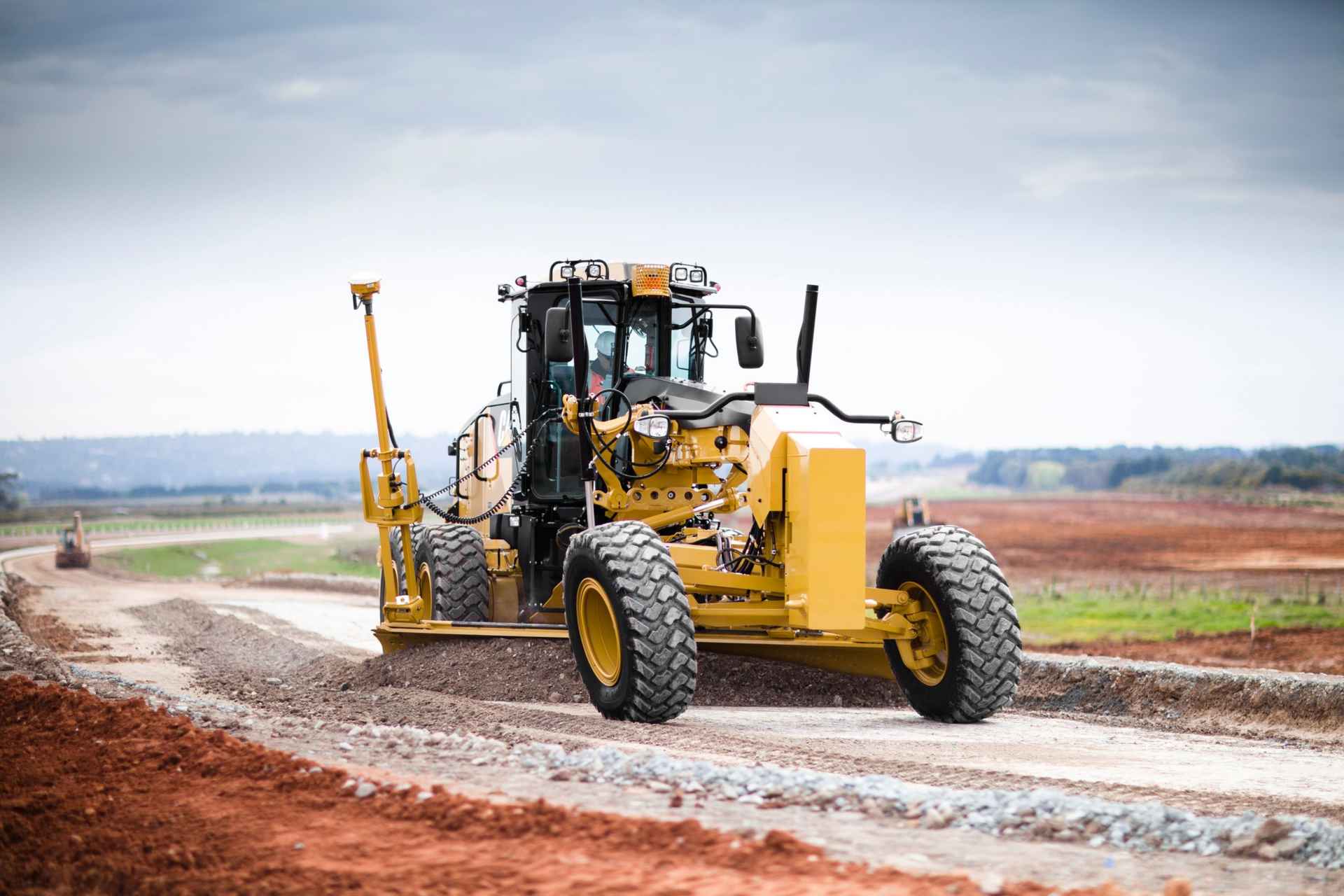

150/150 AWD
ESPECIFICACIONES
Potencia base (1ª marcha): neta: métrica186 hp
Cilindrada439 pulg³
Calibre4.3 pulg
Carrera5 pulg
INFORMACIÓN GENERAL
Con un legendario historial de motoniveladoras Cat®, los Modelos 150/150 AWD (140M) ofrecen el máximo rendimiento, eficiencia, una vida útil prolongada y comodidad para el operador. Disponible con un gran conjunto de tecnologías para disminuir la carga para los operadores y mejorar el rendimiento en los trabajos de nivelación, el Modelo 150 es una máquina de alta productividad.
INFORMACIÓN GENERAL
Con un legendario historial de motoniveladoras Cat®, los Modelos 150/150 AWD (140M) ofrecen el máximo rendimiento, eficiencia, una vida útil prolongada y comodidad para el operador. Disponible con un gran conjunto de tecnologías para disminuir la carga para los operadores y mejorar el rendimiento en los trabajos de nivelación, el Modelo 150 es una máquina de alta productividad.
- Potencia base (1ª marcha): neta: métrica136 kW
- Cilindrada7.2 L
- Calibre110 mm
- Carrera127 mm
- Par máximo: VHP Plus1159 N·m
- Altitud de reducción de potencia3048 m
- Estándar: capacidad ambiental43 °C
- Capacidad para temperatura ambiente alta50 °C
- Peso en orden de trabajo: equipado normalmente18991 kg
- Frenos: servicio, área de superficie23000 cm²
- Ancho de la hoja3.7 m
- Rendimiento de la bomba210 L/min
- Presión máxima del sistema24150 kPa
- Presión de respaldo3100 kPa
- Velocidad máxima: avance46.6 km/h
- Velocidad máxima: retroceso36.8 km/h
- Radio de giro: neumáticos delanteros exteriores7.6 m
- Avance: 1ª4 km/h
- Avance: 2ª5.5 km/h
- Avance: 3ª8 km/h
- Avance: 4ª11 km/h
- Avance: 5ª17.1 km/h
- Avance: 6ª23.3 km/h
- Avance: 7ª32 km/h
- Avance: 8ª46.6 km/h
- Retroceso: 1ª3.2 km/h
- Retroceso: 2ª6 km/h
- Retroceso: 3ª8.7 km/h
- Retroceso: 4ª13.5 km/h
- Retroceso: 5ª25.3 km/h
- Retroceso: 6ª36.8 km/h
- Capacidad de combustible416 L
- Sistema de enfriamiento40 L
- Sistema hidráulico: depósito64 L
- Aceite del motor25 L
- Transmisión, diferencial, mandos finales64 L
- Caja en tándem: cada una64 L
- Caja de cojinete de punta de eje de rueda delantera0.5 L
- Caja de motor de giro7 L
- Círculo: diámetro1530 mm
- Círculo: grosor de la viga de la hoja40 mm
- Barra de tiro: altura152 mm
- Barra de tiro: ancho76.2 mm
- Estructura del bastidor delantero: altura305 mm
- Estructura del bastidor delantero: ancho305 mm
- Estructura del bastidor delantero: grosor16 mm
- Eje delantero: altura al centro571 mm
- Altura506 mm
- Ancho201 mm
- Grosor de la pared lateral: interno16 mm
- Grosor de la pared lateral: externo18 mm
- Paso de la cadena impulsora50.8 mm
- Separación del eje de la rueda1523 mm
- Vertedera: ancho3.7 m
- Vertedera: altura610 mm
- Vertedera: grosor22 mm
- Radio del arco413 mm
- Espacio libre de la garganta166 mm
- Ancho de la cuchilla152 mm
- Grosor de la cuchilla16 mm
- Cantonera: ancho152 mm
- Cantonera: grosor16 mm
- Tracción de la hoja: peso bruto del vehículo base11020 kg
- Tracción de la hoja: peso bruto del vehículo máximo14405 kg
- Presión descendente: GVW base7444 kg
- Presión descendente: peso bruto del vehículo (GVW) máximo12929 kg
- Desplazamiento central del círculo: derecho728 mm
- Desplazamiento central del círculo: izquierdo695 mm
- Desplazamiento lateral de la vertedera: derecha660 mm
- Desplazamiento lateral de la vertedera: izquierda510 mm
- Alcance máximo del resalto fuera de los neumáticos: derecha1978 mm
- Alcance máximo del resalto fuera de los neumáticos: izquierda1790 mm
- Levantamiento máximo sobre el suelo480 mm
- Profundidad máxima de corte715 mm
- Profundidad de desgarramiento: máxima428 mm
- Separación del soporte del vástago del desgarrador533 mm
- Fuerza de penetración9317 kg
- Fuerza de dislocación11911 kg
- Aumento de la longitud de la máquina, viga elevada919 mm
- Tipo V delantero de 5 u 11 dientes: ancho de trabajo1205 mm
- Tipo V delantero de 5 u 11 dientes: profundidad máxima de escarificación467 mm
- Tipo V delantero de 5 u 11 dientes: separación de soportes del vástago del escarificador116 mm
- Tipo V medio: ancho de trabajo1184 mm
- Tipo V medio: profundidad máxima de escarificación292 mm
- Tipo V medio: separación del soporte del vástago del escarificador116 mm
- Trasero: ancho de trabajo2300 mm
- Trasero: profundidad máxima de escarificación266 mm
- Trasero: separación del soporte del vástago del escarificador267 mm
- Peso bruto del vehículo: base; total16581 kg
- Peso bruto del vehículo: base; eje delantero4337 kg
- Peso bruto del vehículo: base; eje trasero12244 kg
- Peso bruto del vehículo: máximo; total23538 kg
- Peso bruto del vehículo: máximo; eje delantero7532 kg
- Peso bruto del vehículo: máximo; eje trasero16006 kg
- Peso bruto del vehículo: equipado normalmente18991 kg
- Peso bruto del vehículo: equipado normalmente; total18991 kg
- Peso bruto del vehículo: equipado normalmente; eje delantero5314 kg
- Peso bruto del vehículo: equipado normalmente; eje trasero13677 kg
- Altura: parte superior de la cabina3308 mm
- Altura: Product Link de la parte superior de la cabina3378 mm
- Altura: centro del eje delantero596 mm
- Longitud: entre ejes en tándem1523 mm
- Longitud: desde el eje delantero hasta la vertedera2552 mm
- Longitud: desde el eje delantero hasta el tándem medio6123 mm
- Longitud: desde el neumático delantero hasta la parte trasera de la máquina8754 mm
- Longitud: desde la placa de empuje hasta el desgarrador10136 mm
- Longitud: desde la placa de empuje hasta el desgarrador retraído9818 mm
- Espacio libre sobre el suelo: eje trasero339 mm
- Altura: parte superior de los cilindros3040 mm
- Altura: hasta el tubo de escape vertical3076 mm
- Ancho: líneas centrales de los neumáticos2140 mm
- Ancho: neumáticos traseros exteriores2511 mm
- Ancho: neumáticos delanteros exteriores2511 mm
- Marcha: 1ª de avance136 kW
- Marcha: 2ª de avance140 kW
- Marcha: 3ª de avance151 kW
- Marcha: 4ª de avance155 kW
- Marcha: 5ª de avance159 kW
- Marcha: 6ª de avance163 kW
- Marcha: 7ª de avance174 kW
- Marcha: 8ª de avance174 kW
- Marcha: 1ª de retroceso136 kW
- Marcha: 2ª de retroceso140 kW
- Marcha: 3ª a 6ª de retroceso151 kW
- Potencia base (1.ª marcha): neta136 kW
- Potencia base (1ª marcha): neta: métrica186 hp
- Cilindrada439 pulg³
- Calibre4.3 pulg
- Carrera5 pulg
- Par máximo: VHP Plus855 lb/pie
- Altitud de reducción de potencia10000 pie
- Estándar: capacidad ambiental109 °F
- Capacidad para temperatura ambiente alta122 °F
- Peso en orden de trabajo: equipado normalmente41868 lb
- Frenos: servicio, área de superficie3565 pulg²
- Ancho de la hoja12 pie
- Rendimiento de la bomba55.7 gal/min
- Presión máxima del sistema3500 lb/pulg²
- Presión de respaldo450 lb/pulg²
- Velocidad máxima: avance29 milla/h
- Velocidad máxima: retroceso22.9 milla/h
- Radio de giro: neumáticos delanteros exteriores24.93 pie
- Avance: 1ª2.5 milla/h
- Avance: 2ª3.4 milla/h
- Avance: 3ª5 milla/h
- Avance: 4ª6.8 milla/h
- Avance: 5ª10.6 milla/h
- Avance: 6ª14.5 milla/h
- Avance: 7ª19.9 milla/h
- Avance: 8ª29 milla/h
- Retroceso: 1ª2 milla/h
- Retroceso: 2ª3.7 milla/h
- Retroceso: 3ª5.4 milla/h
- Retroceso: 4ª8.4 milla/h
- Retroceso: 5ª15.7 milla/h
- Retroceso: 6ª22.9 milla/h
- Capacidad de combustible110 gal (EE.UU.)
- Sistema de enfriamiento10.6 gal (EE.UU.)
- Sistema hidráulico: depósito16.9 gal (EE.UU.)
- Aceite del motor6.6 gal (EE.UU.)
- Transmisión, diferencial, mandos finales16.9 gal (EE.UU.)
- Caja en tándem: cada una16.9 gal (EE.UU.)
- Caja de cojinete de punta de eje de rueda delantera0.13 gal (EE.UU.)
- Caja de motor de giro1.8 gal (EE.UU.)
- Círculo: diámetro60.2 pulg
- Círculo: grosor de la viga de la hoja1.6 pulg
- Barra de tiro: altura6 pulg
- Barra de tiro: ancho3 pulg
- Estructura del bastidor delantero: altura12 pulg
- Estructura del bastidor delantero: ancho12 pulg
- Estructura del bastidor delantero: grosor0.6 pulg
- Eje delantero: altura al centro23 pulg
- Altura19.9 pulg
- Ancho7.9 pulg
- Grosor de la pared lateral: interno0.6 pulg
- Grosor de la pared lateral: externo0.7 pulg
- Paso de la cadena impulsora2 pulg
- Separación del eje de la rueda60 pulg
- Vertedera: ancho12 pie
- Vertedera: altura24 pulg
- Vertedera: grosor0.87 pulg
- Radio del arco16.3 pulg
- Espacio libre de la garganta6.5 pulg
- Ancho de la cuchilla6 pulg
- Grosor de la cuchilla0.6 pulg
- Cantonera: ancho6 pulg
- Cantonera: grosor0.6 pulg
- Tracción de la hoja: peso bruto del vehículo base24294 lb
- Tracción de la hoja: peso bruto del vehículo máximo31758 lb
- Presión descendente: GVW base16410 lb
- Presión descendente: peso bruto del vehículo (GVW) máximo28503 lb
- Desplazamiento central del círculo: derecho28.7 pulg
- Desplazamiento central del círculo: izquierdo27.4 pulg
- Desplazamiento lateral de la vertedera: derecha26 pulg
- Desplazamiento lateral de la vertedera: izquierda20.1 pulg
- Alcance máximo del resalto fuera de los neumáticos: derecha77.9 pulg
- Alcance máximo del resalto fuera de los neumáticos: izquierda70.5 pulg
- Levantamiento máximo sobre el suelo18.9 pulg
- Profundidad máxima de corte28.1 pulg
- Profundidad de desgarramiento: máxima16.8 pulg
- Separación del soporte del vástago del desgarrador21 pulg
- Fuerza de penetración20540 lb
- Fuerza de dislocación26259 lb
- Aumento de la longitud de la máquina, viga elevada36.2 pulg
- Tipo V delantero de 5 u 11 dientes: ancho de trabajo47.4 pulg
- Tipo V delantero de 5 u 11 dientes: profundidad máxima de escarificación18.4 pulg
- Tipo V delantero de 5 u 11 dientes: separación de soportes del vástago del escarificador4.6 pulg
- Tipo V medio: ancho de trabajo46.6 pulg
- Tipo V medio: profundidad máxima de escarificación11.5 pulg
- Tipo V medio: separación del soporte del vástago del escarificador4.6 pulg
- Trasero: ancho de trabajo91 pulg
- Trasero: profundidad máxima de escarificación10.5 pulg
- Trasero: separación del soporte del vástago del escarificador10.5 pulg
- Peso bruto del vehículo: base; total36554 lb
- Peso bruto del vehículo: base; eje delantero9561 lb
- Peso bruto del vehículo: base; eje trasero26993 lb
- Peso bruto del vehículo: máximo; total51893 lb
- Peso bruto del vehículo: máximo; eje delantero16606 lb
- Peso bruto del vehículo: máximo; eje trasero35287 lb
- Peso bruto del vehículo: equipado normalmente41868 lb
- Peso bruto del vehículo: equipado normalmente; total41868 lb
- Peso bruto del vehículo: equipado normalmente; eje delantero11716 lb
- Peso bruto del vehículo: equipado normalmente; eje trasero30152 lb
- Altura: parte superior de la cabina130 pulg
- Altura: Product Link de la parte superior de la cabina133 pulg
- Altura: centro del eje delantero23.5 pulg
- Longitud: entre ejes en tándem60 pulg
- Longitud: desde el eje delantero hasta la vertedera100 pulg
- Longitud: desde el eje delantero hasta el tándem medio241 pulg
- Longitud: desde el neumático delantero hasta la parte trasera de la máquina344 pulg
- Longitud: desde la placa de empuje hasta el desgarrador399 pulg
- Longitud: desde la placa de empuje hasta el desgarrador retraído386 pulg
- Espacio libre sobre el suelo: eje trasero13.3 pulg
- Altura: parte superior de los cilindros119 pulg
- Altura: hasta el tubo de escape vertical121 pulg
- Ancho: líneas centrales de los neumáticos84 pulg
- Ancho: neumáticos traseros exteriores98 pulg
- Ancho: neumáticos delanteros exteriores98 pulg
- Marcha: 1ª de avance183 hp
- Marcha: 2ª de avance188 hp
- Marcha: 3ª de avance203 hp
- Marcha: 4ª de avance208 hp
- Marcha: 5ª de avance213 hp
- Marcha: 6ª de avance218 hp
- Marcha: 7ª de avance233 hp
- Marcha: 8ª de avance233 hp
- Marcha: 1ª de retroceso183 hp
- Marcha: 2ª de retroceso188 hp
- Marcha: 3ª a 6ª de retroceso203 hp
- Potencia base (1.ª marcha): neta183 hp
- Modelo de motorCat® C7
- Gama de VHP Plus: neta136 a 174 kW (183 a 233 hp)
- Gama de VHP Plus: neta: métrica136-174 kW (186-237 hp)
- Reserva de par: VHP Plus39%
- Velocidad en potencia nominal2.000 rpm
- Cantidad de cilindros6
- Estándar: velocidad del ventilador: máxima1.450 rpm
- Estándar: velocidad del ventilador: mínima600 rpm
- Temperatura ambiente: velocidad del ventilador, máxima1.650 rpm
- Temperatura ambiente: velocidad del ventilador, mínima600 rpm
- Marchas de avance y retroceso8 velocidades de avance y 6 de retroceso
- TransmisiónMando directo, servotransmisión, contraeje
- Frenos de servicioDiscos múltiples en aceite
- Frenos de estacionamientoDiscos múltiples en aceite
- Frenos: secundariosSistema de control del circuito doble
- Tipo de circuitoSistema electrohidráulico con detección de carga y centro cerrado
- Tipo de bombaPistón variable
- Gama de dirección: izquierda o derecha47.5°
- Ángulo de articulación: izquierda o derecha20°
- Eje delantero: inclinación de la rueda, izquierda o derecha18°
- Eje delantero: oscilación total por lado32°
- Oscilación en tándem: parte delantera hacia arriba15°
- Oscilación en tándem: parte delantera hacia abajo25°
- Ángulo máximo de posición de la hoja90°
- Alcance de la punta de la hoja: hacia delante40°
- Alcance de la punta de la hoja: hacia atrás5°
- Soportes del vástago del desgarrador5
- Tipo V delantero de 5 u 11 dientes: soportes del vástago del escarificador5, 11
- Tipo V medio: soportes del vástago del escarificador11
- Trasero: soportes del vástago del escarificador9
- ROPS/FOPSISO 3471:2008, ISO 3449:2005 Nivel II
- DirecciónISO 5010:2007
- FrenosISO 3450:1996
- RuidoISO 6394:2008, ISO 6395:2008
- EmisionesEmisiones equivalentes a Tier 3 de la EPA de los EE.UU. y Stage IIIA de la Unión Europea.
- Nota (1)Par máximo (VHP Plus) medido en 1.000 rpm.
- Nota (2)La potencia neta se prueba de acuerdo con las normas ISO 9249, SAE J1349 y EEC 80/1269 vigentes al momento de la fabricación.
- Nota (3)La potencia neta publicada es la potencia disponible para una velocidad nominal de 2.000 rpm, medida en el volante cuando el motor está equipado con un ventilador que se encuentra funcionando a velocidad mínima, un filtro de aire, un silenciador y un alternador.
- Nota (4)Potencia declarada según la norma ISO 14396; velocidad nominal = 2.000 rpm; VHP Plus = 175 kW (234 hp)
- Nota (5)No se requiere reducción de potencia del motor hasta 3.048 m (10.000').
- Nota
Rendimiento de la bomba medido a 2.150 rpm.
- Nota
Tracción de la hoja calculada según un coeficiente de tracción de 0,9; lo que equivale a condiciones sin deslizamiento y al peso bruto de la máquina (GVW, Gross Vehicle Weight).
- Nota
Peso en orden de trabajo base calculado según la configuración de una máquina estándar con neumáticos 14.00R24 con llanta de varias piezas, tanque de combustible lleno, refrigerante, lubricantes y operador.
- Nota (1)El nivel de presión acústica estática en los oídos del operador medido de acuerdo con la norma ISO 6394:2008 para una cabina que ofrece Caterpillar, cuando se ha instalado correctamente, se le ha realizado mantenimiento y se ha probado con las puertas y las ventanas cerradas, y con el ventilador hidráulico a máxima velocidad, es de 74 dB(A).
